Calcite的VolcanoPlanner调用流程简介

文章目录

• 前言
• VolcanoPlanner
• • changeTraits
  • setRoot
  • findBestExp
• 总结

前言

之前分析过HepPlanner的调用以及Graph的变化，这次再来看看VolcanoPlanner的的调用和RelSet的变化

VolcanoPlanner

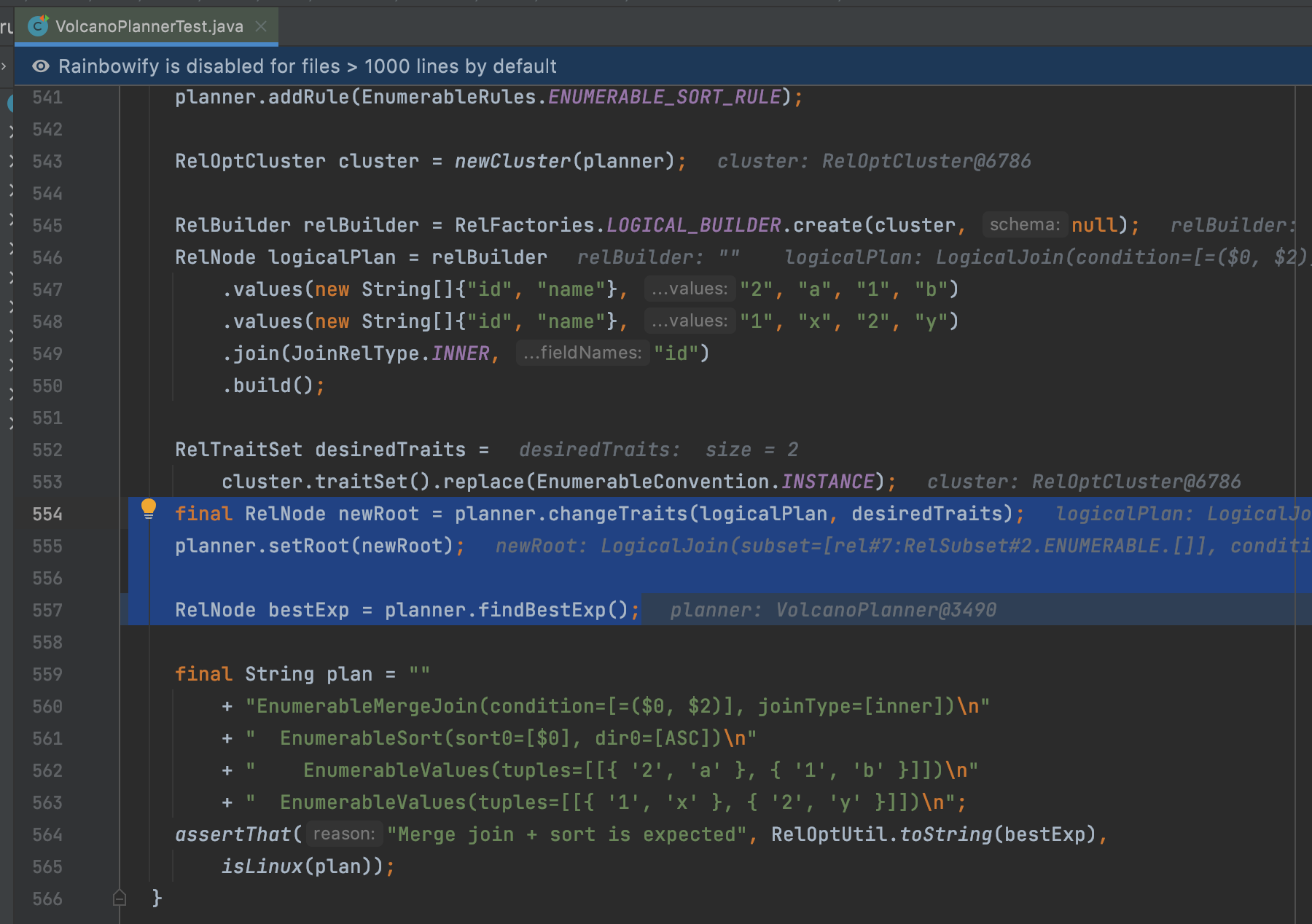

从VolcanoPlannerTest的单测不难发现，提供给用户直接调用的接口主要是changeTraits、setRoot、findBestExp三个

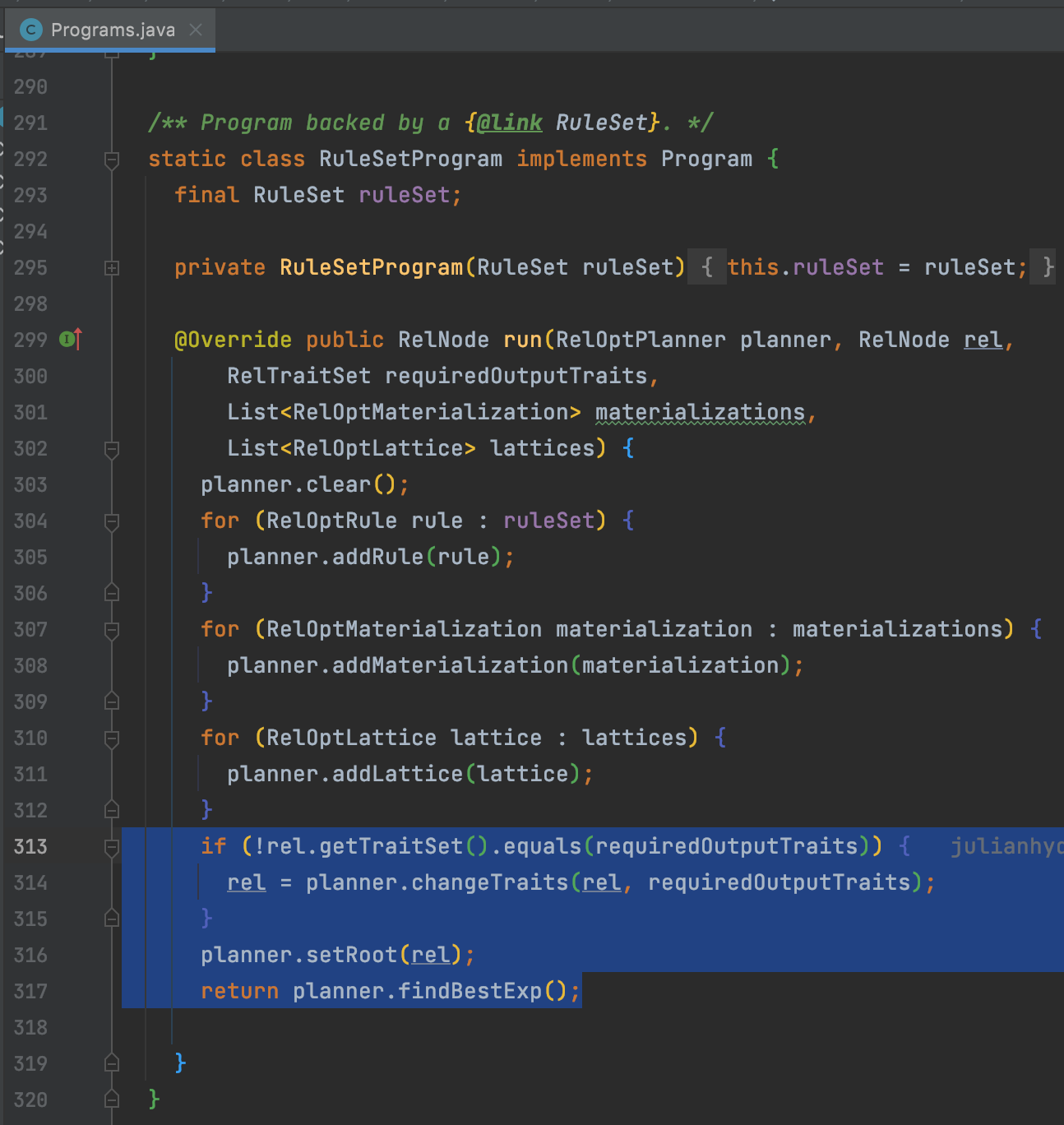

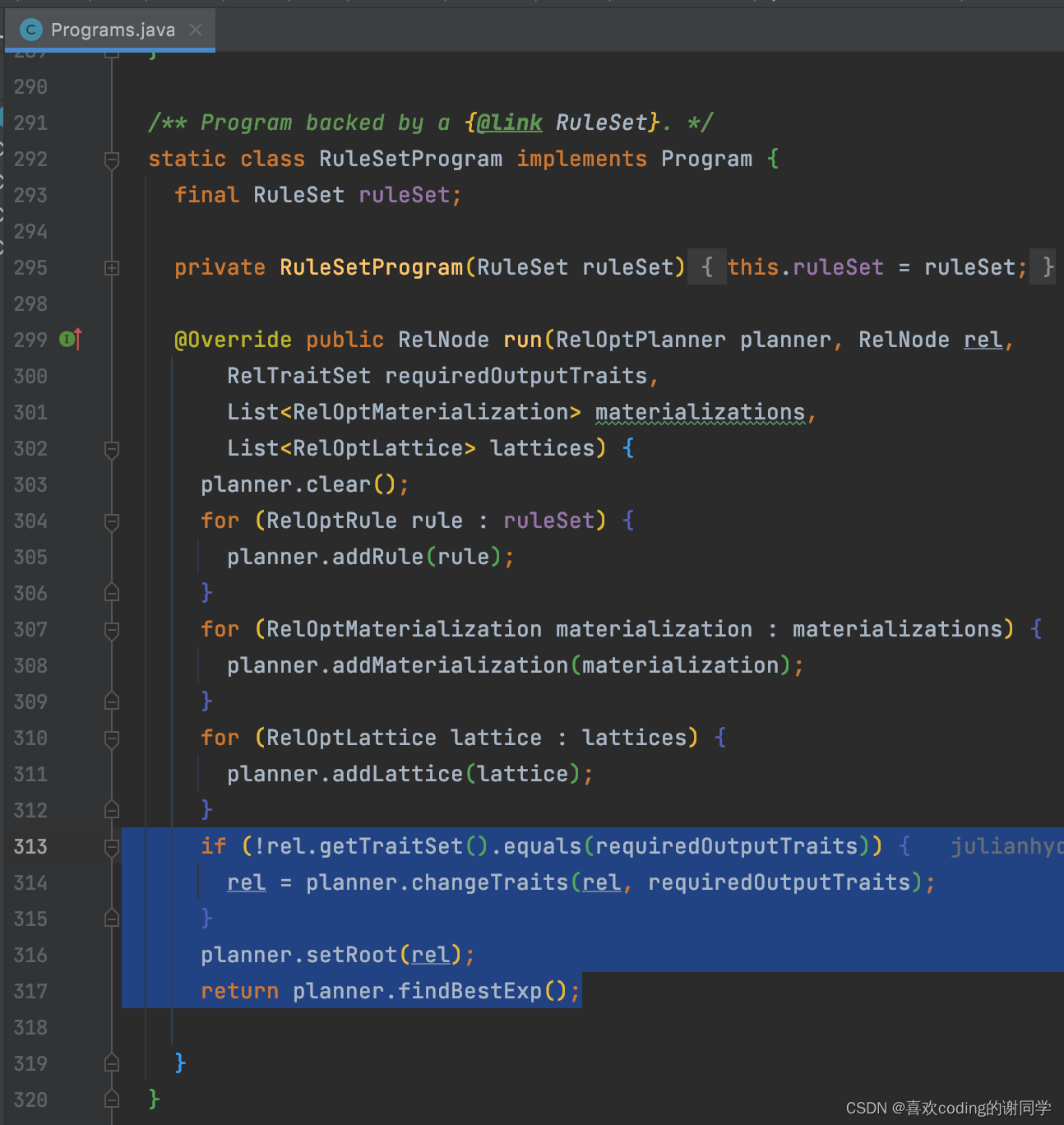

实际上更这三个方法都被封装在了Programs中，用户一般直接使用Programs#run或者实现自己的Programs去调用这三个方法。

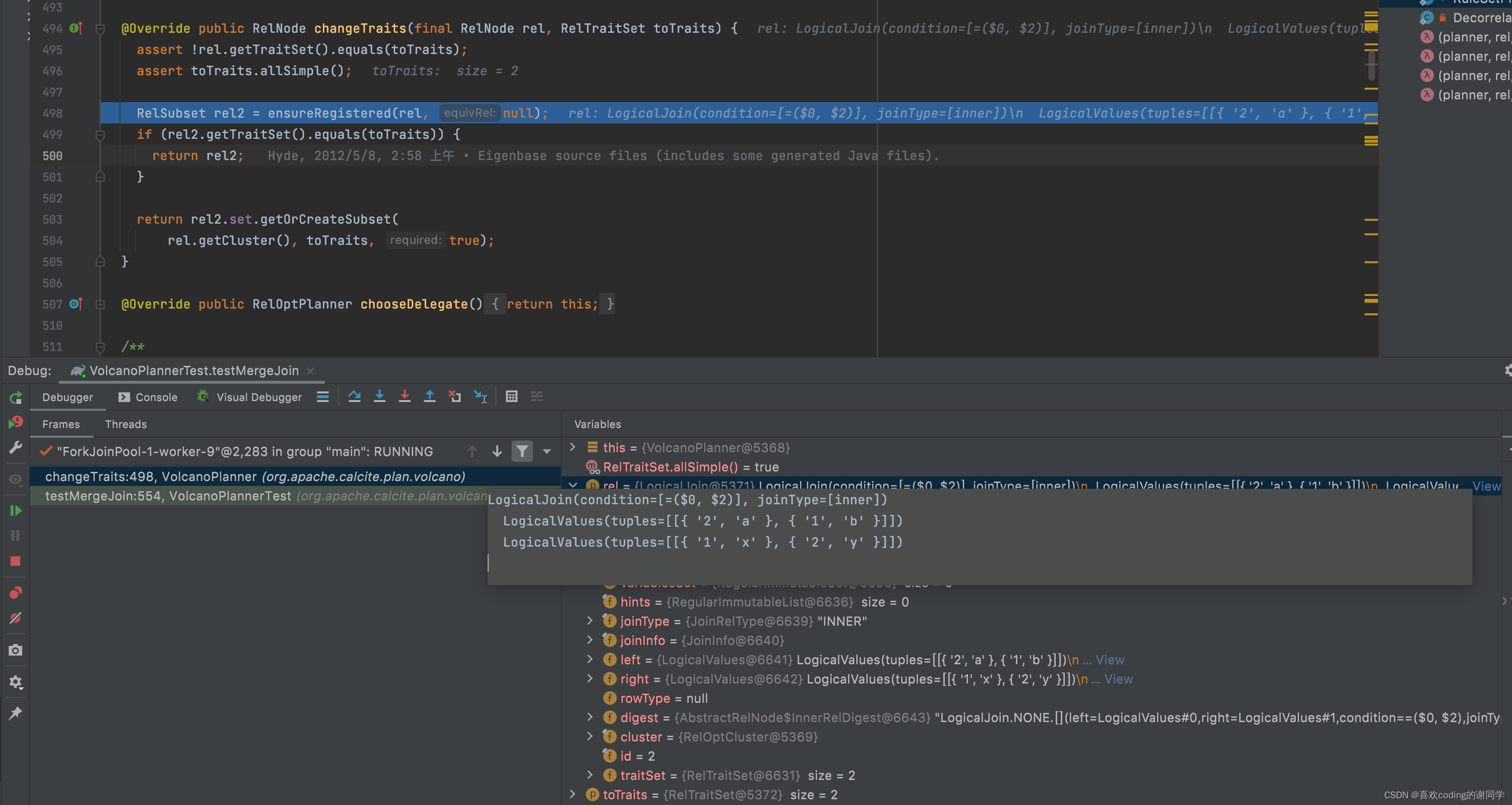

changeTraits

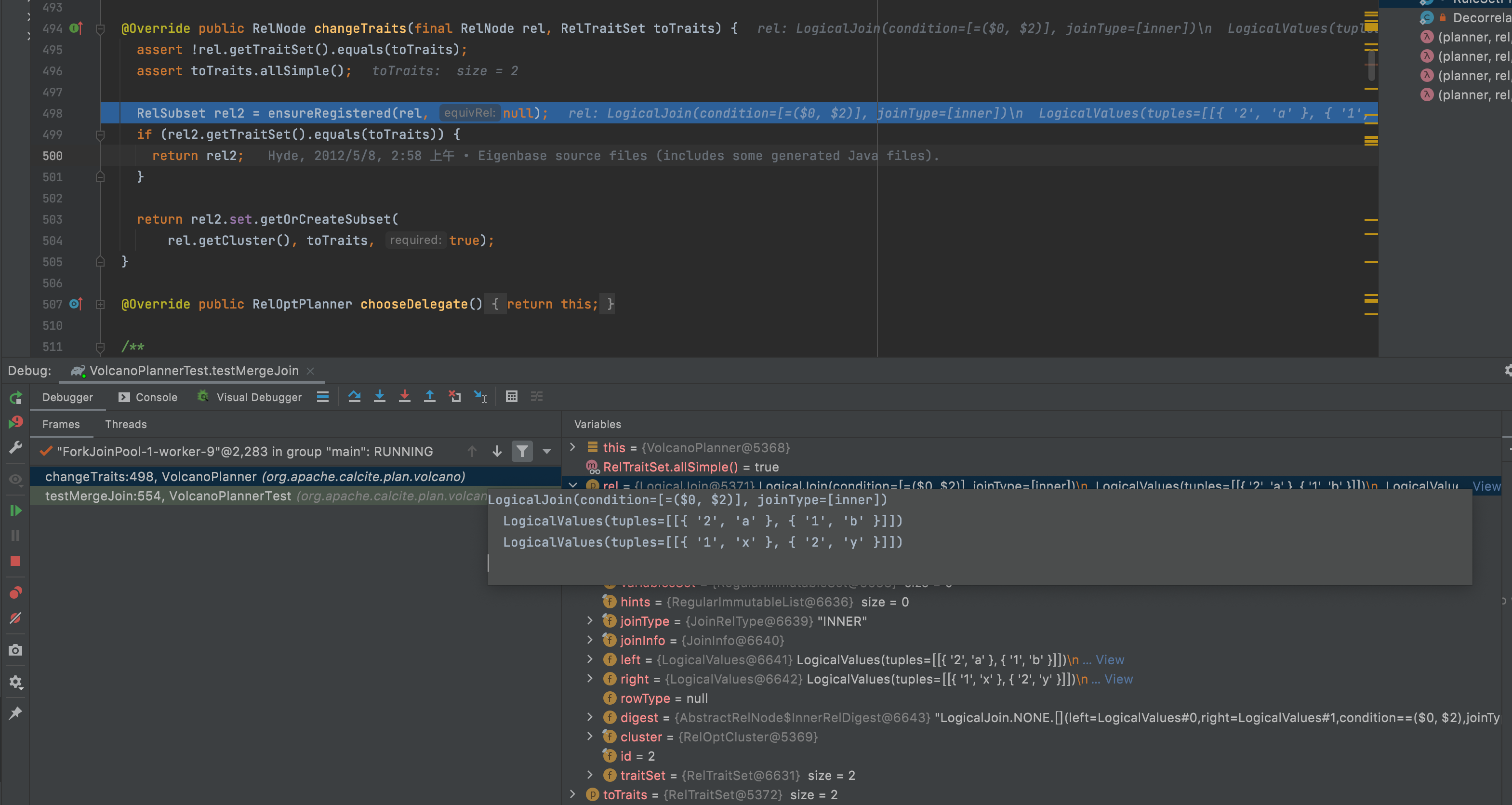

changeTraits不只是会改变traits，也调用ensureRegistered方法注册每个RelNode

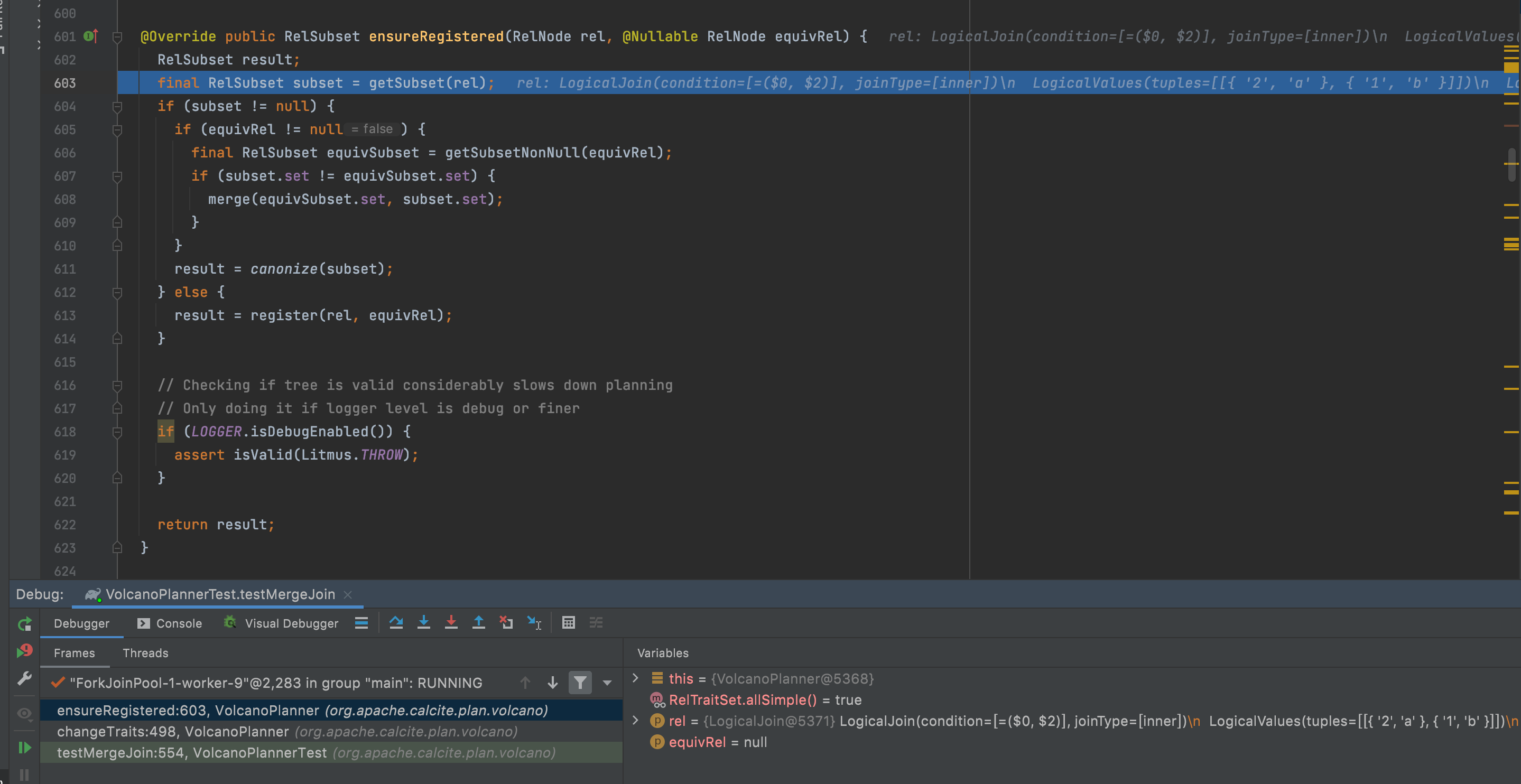

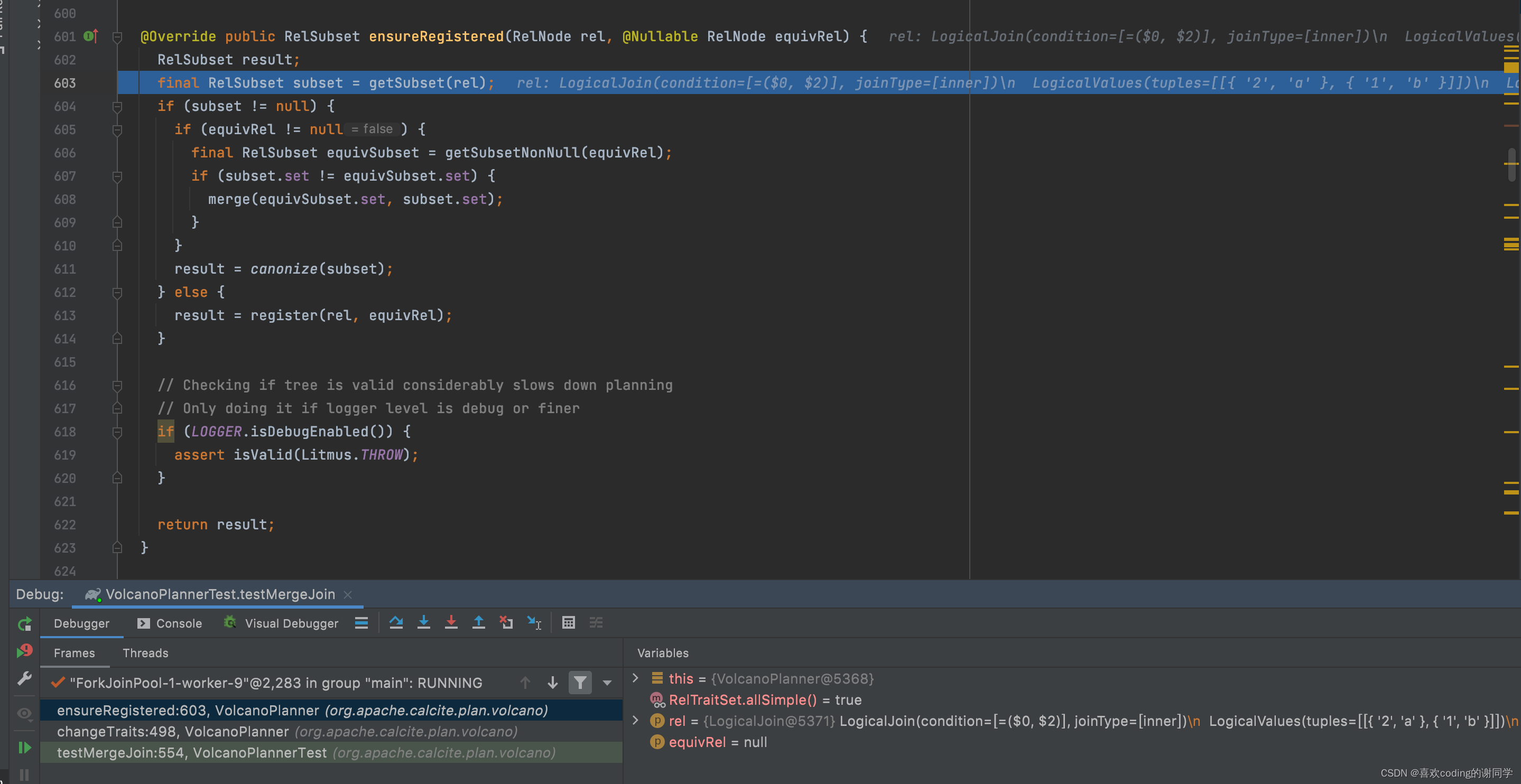

• ensureRegistered
  初次注册还没有对应的subset会直接走到register，否则会走到canonize

如果有等价的subset，还会用merge方法合并两个等价的subset

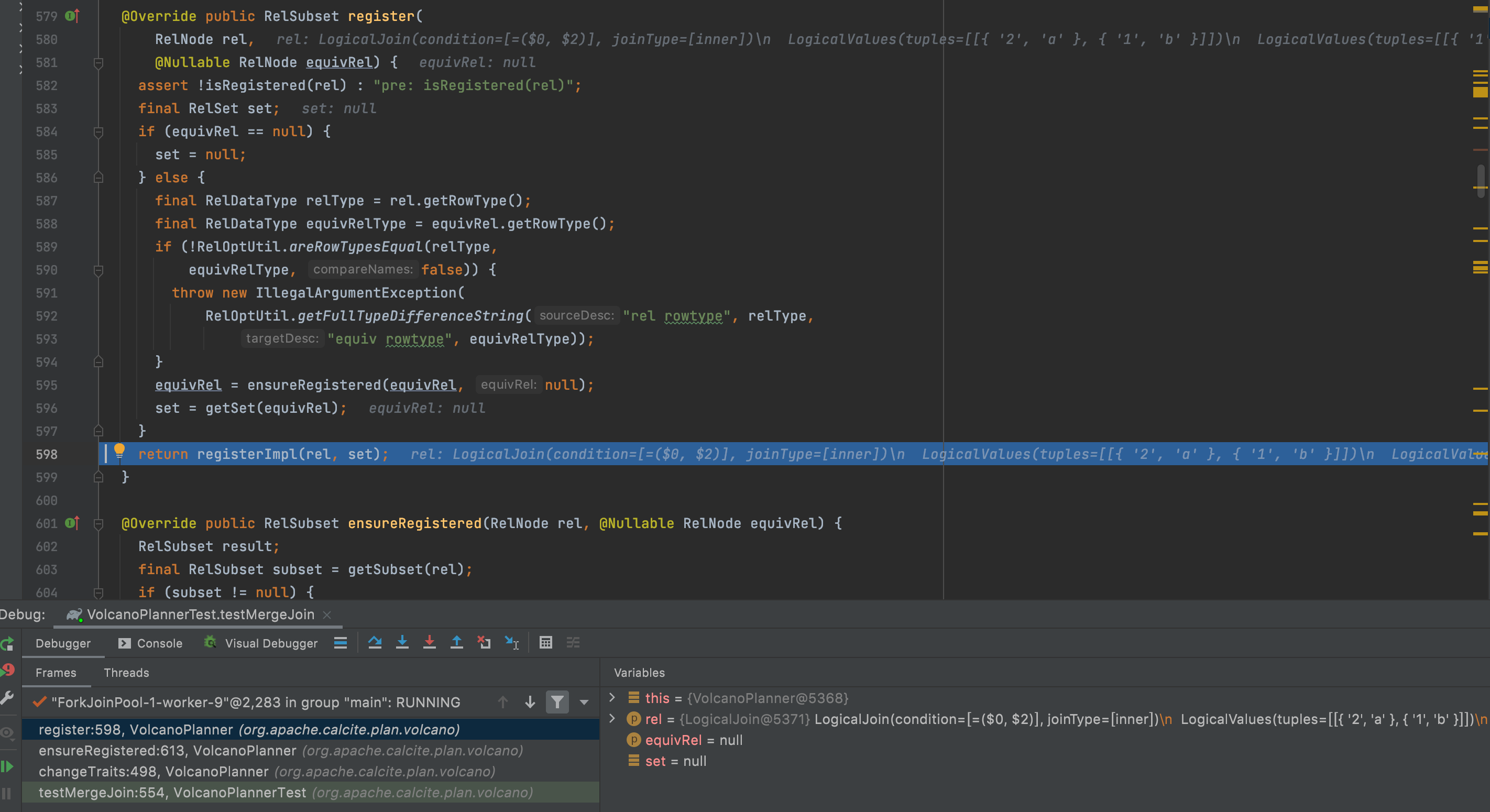

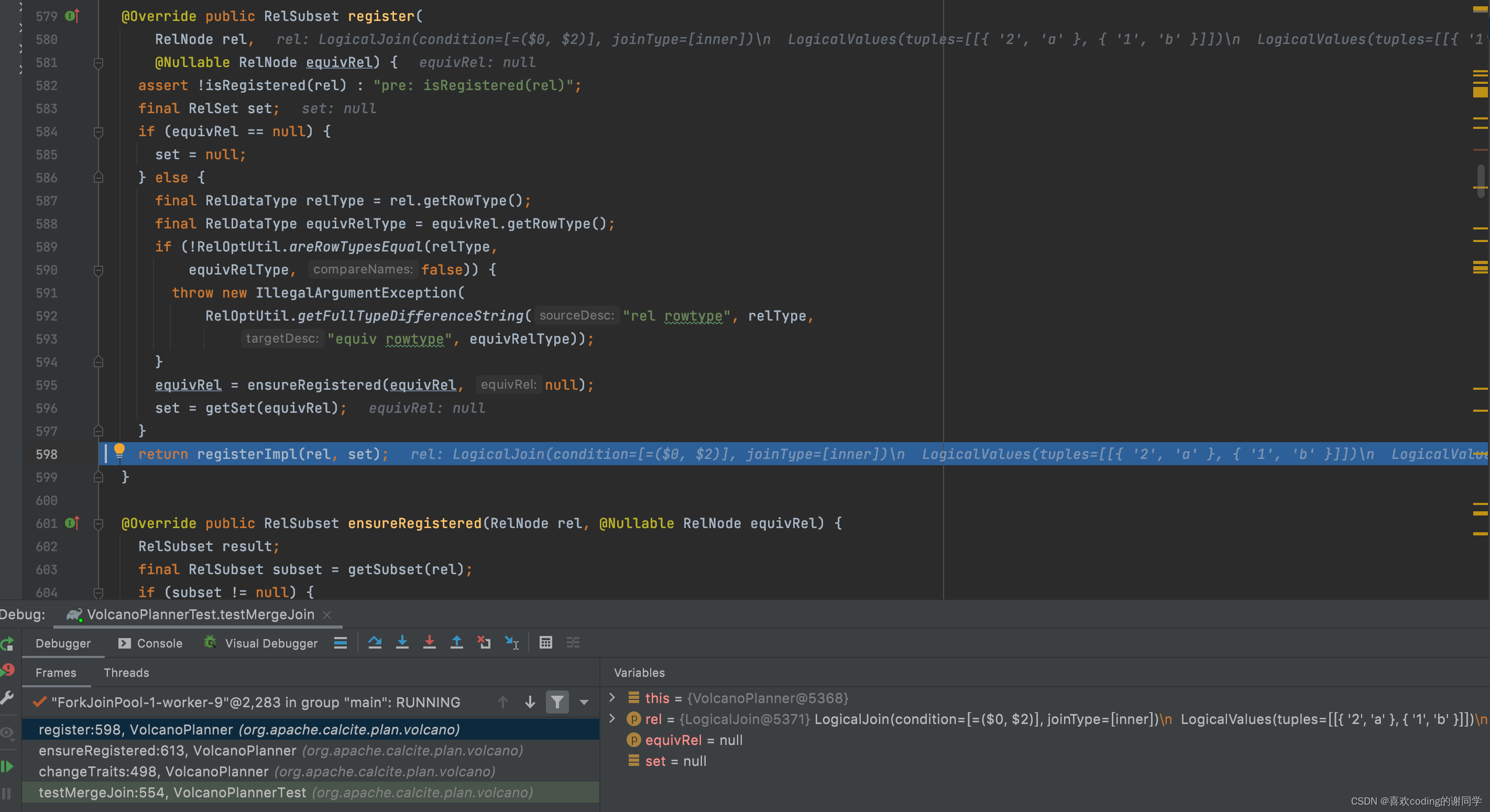

• register
  同样register只有在无等价的RelNode时才会调用registerImpl，有的话会调用ensureRegistered形成递归(传入的equivRel为null只会递归一层下一层就走不到了)

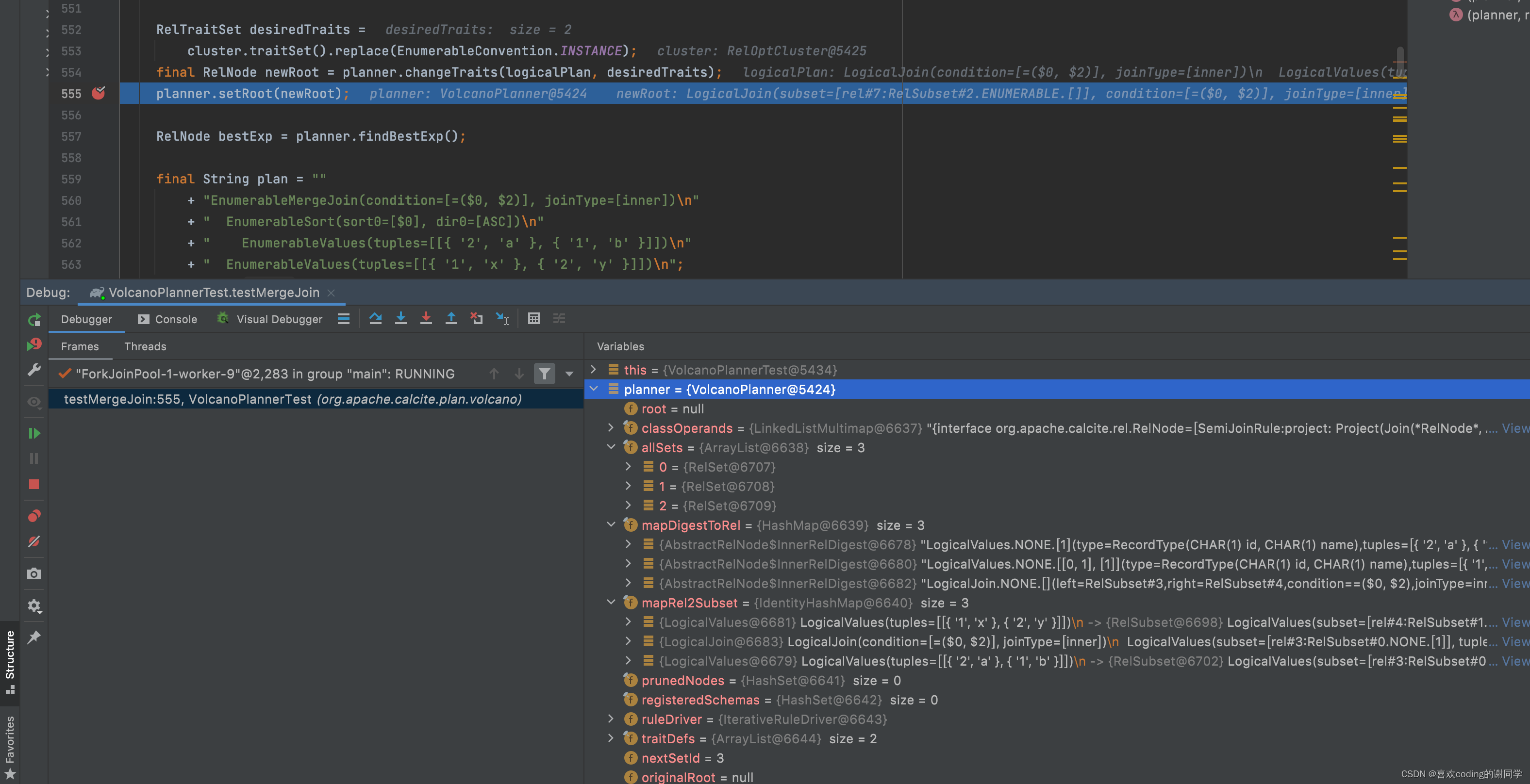

当ensureRegistered执行完，VolcanoPlanner已经持有每个RelNode对应的RelSet

• allSets是所有RelSet构成的List
• mapDigestToRel是RelDigest到RelNode的映射
• mapRel2Subset是RelNode到RelSubset的映射(RelSubset引用RelSet)

RelSubset中的RelNode有相同的traits，是RelSet的子集

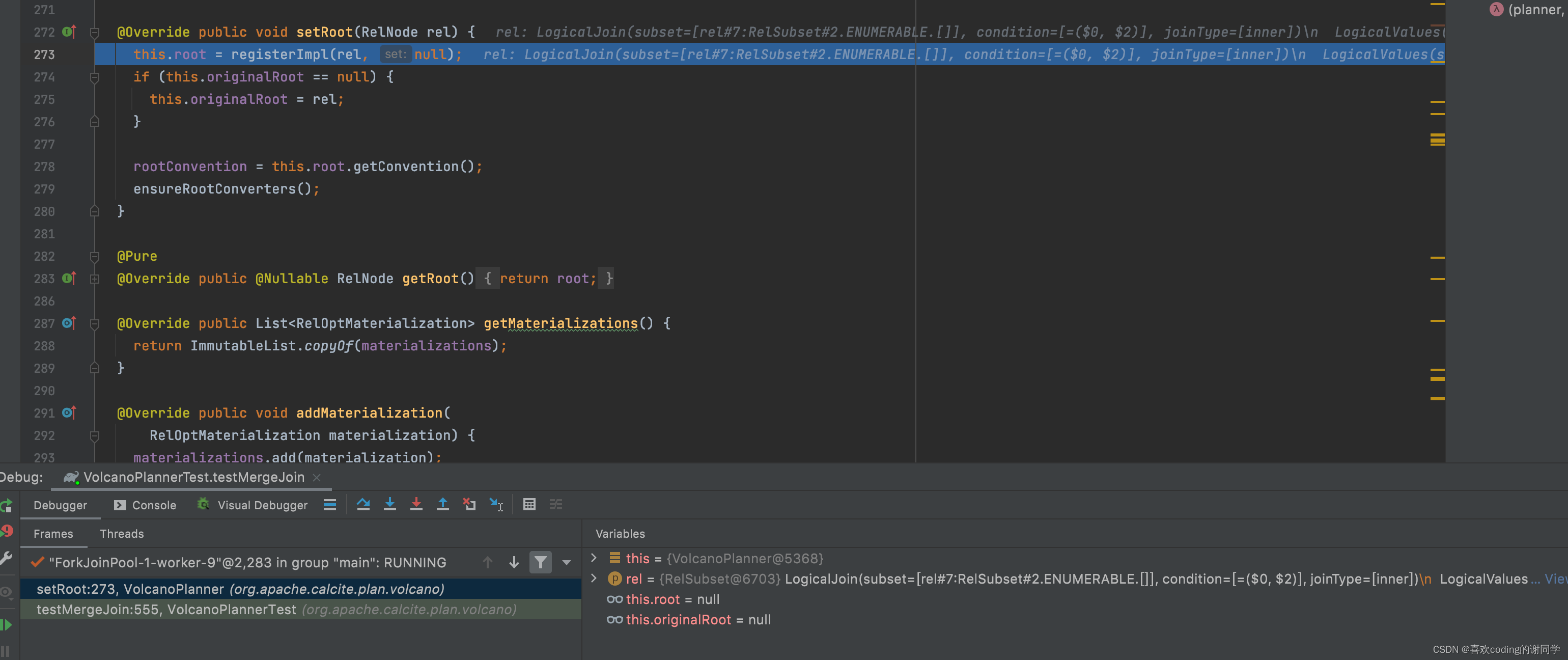

setRoot

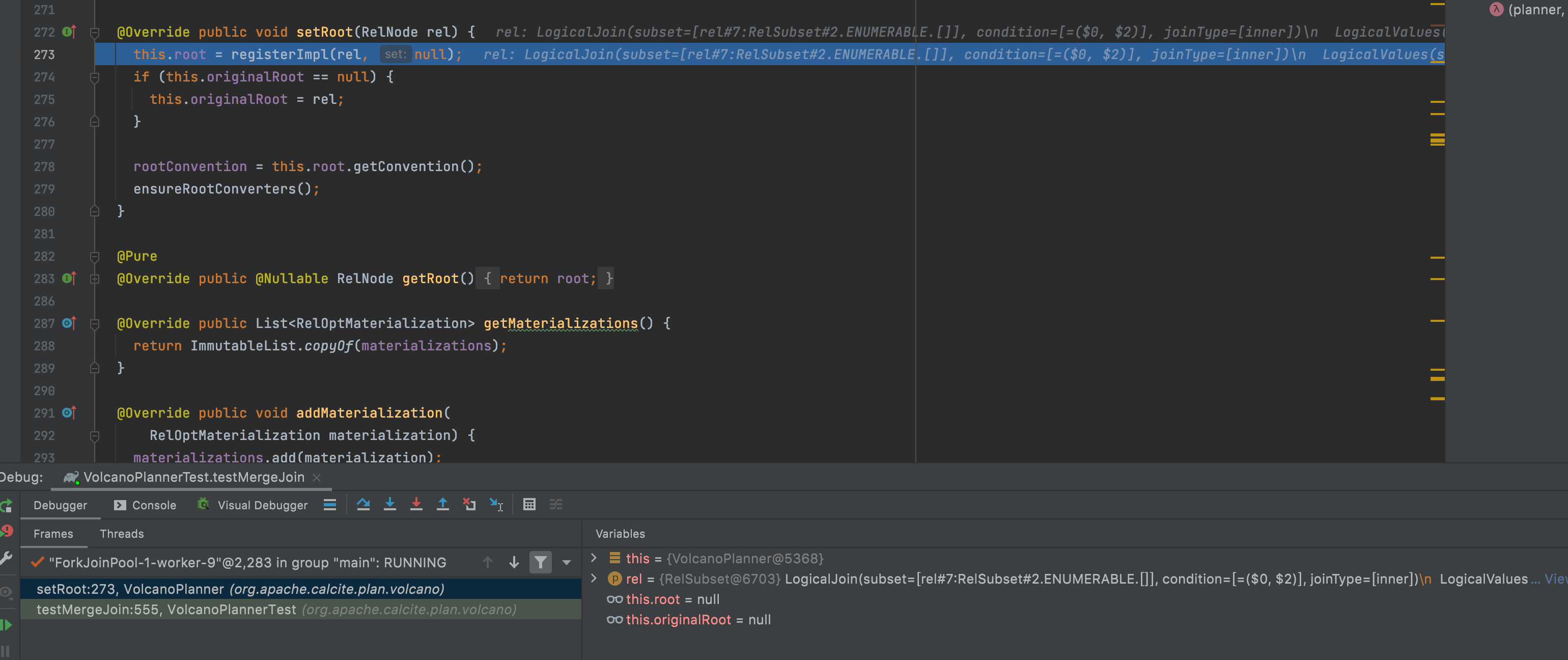

setRoot并没有ensureRegistered那么复杂，而是直接调用到了registerImpl

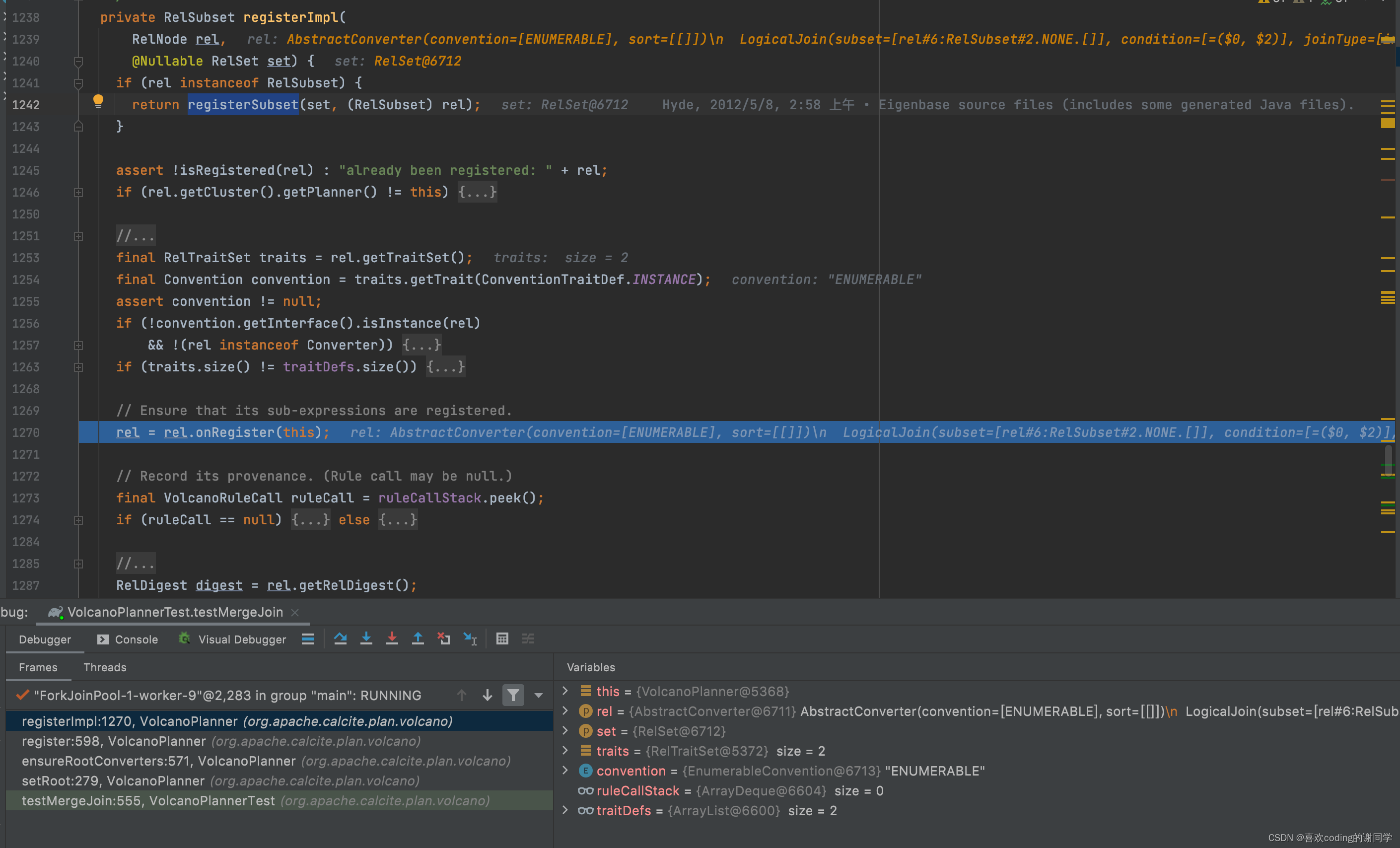

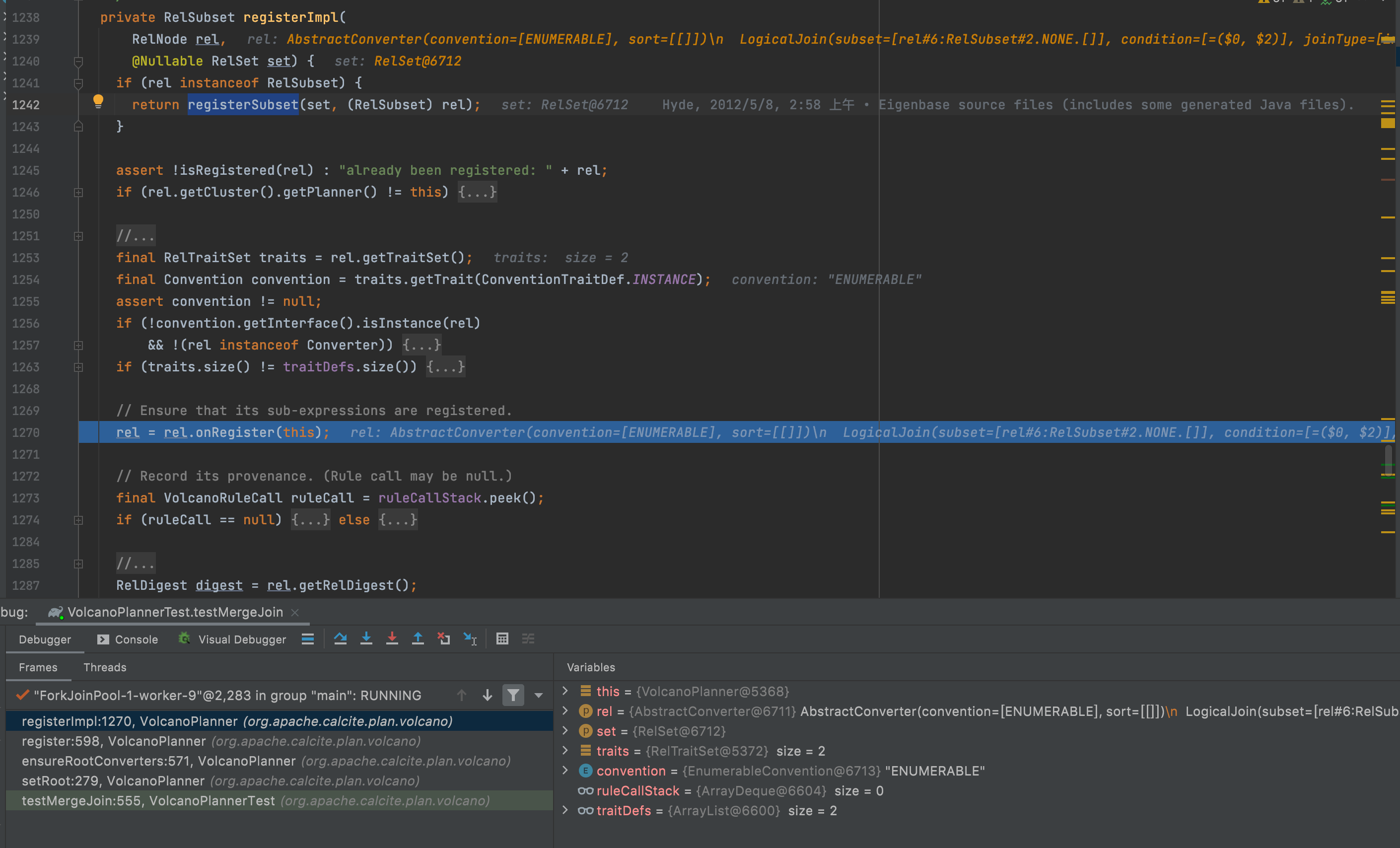

如果是RelSubset调用registerSubset，否则会走一些列对RelNode处理

• 首先调用onRegister确保RelNode都已注册，onRegister还会调用到刚刚提过的ensureRegistered

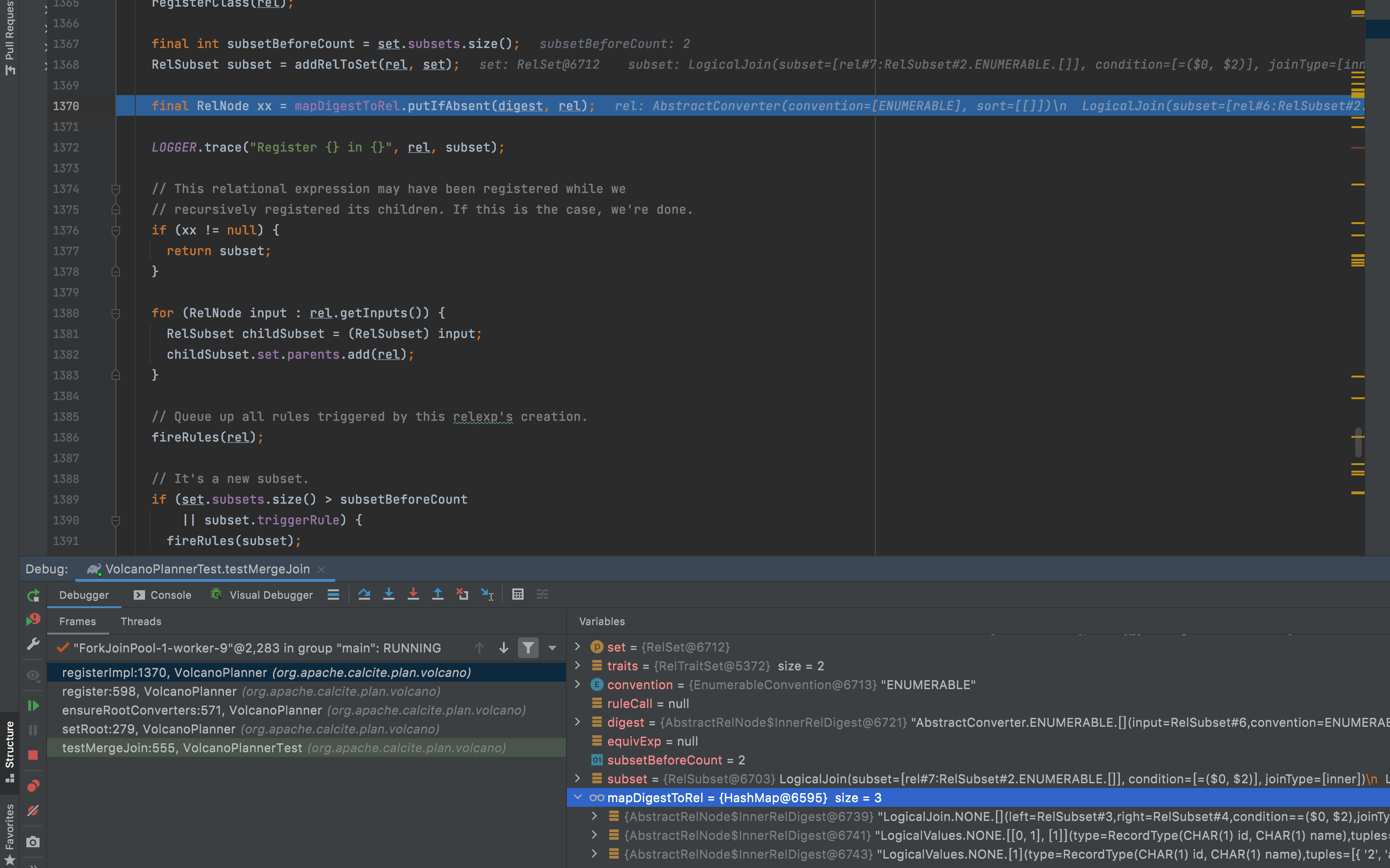

• 然后会往mapDigestToRel、mapDigestToRel添加映射

  最后会激活RelNode对应的规则

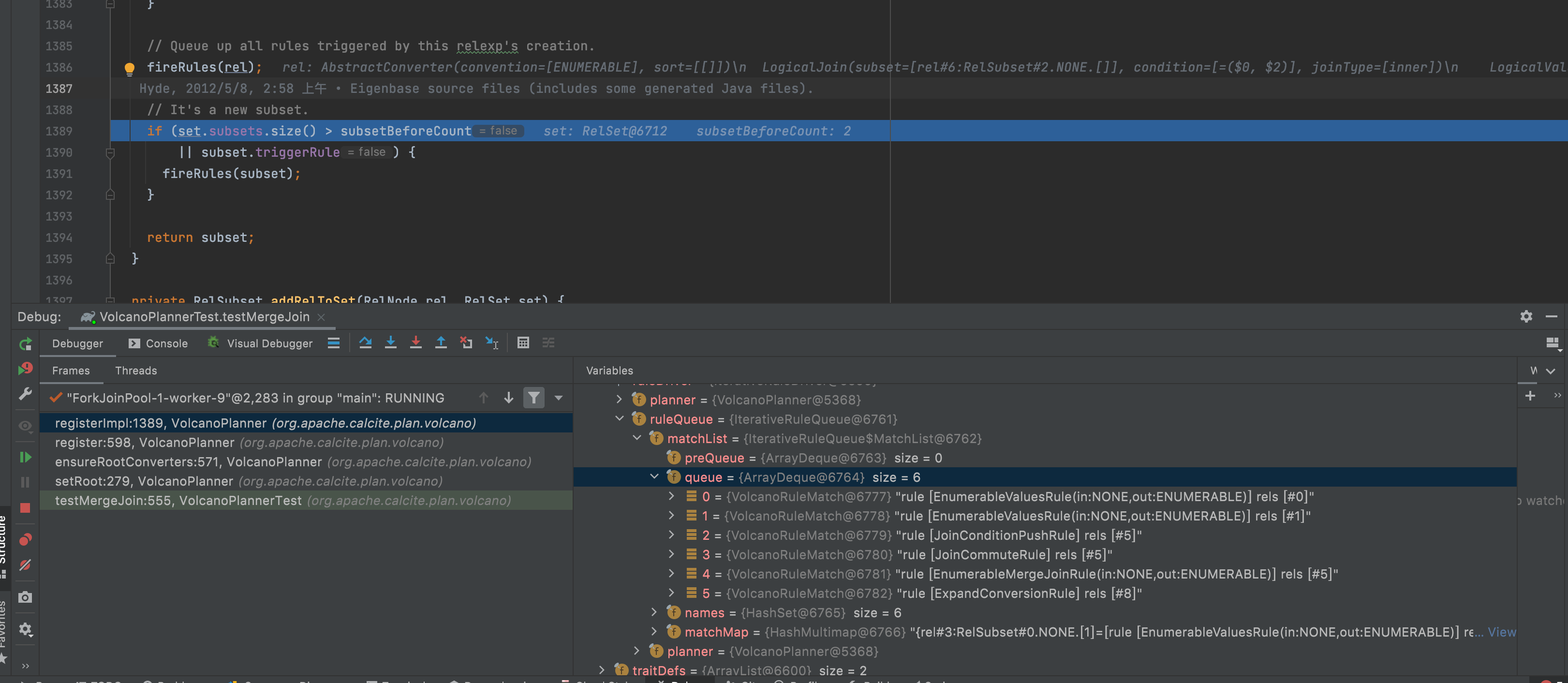

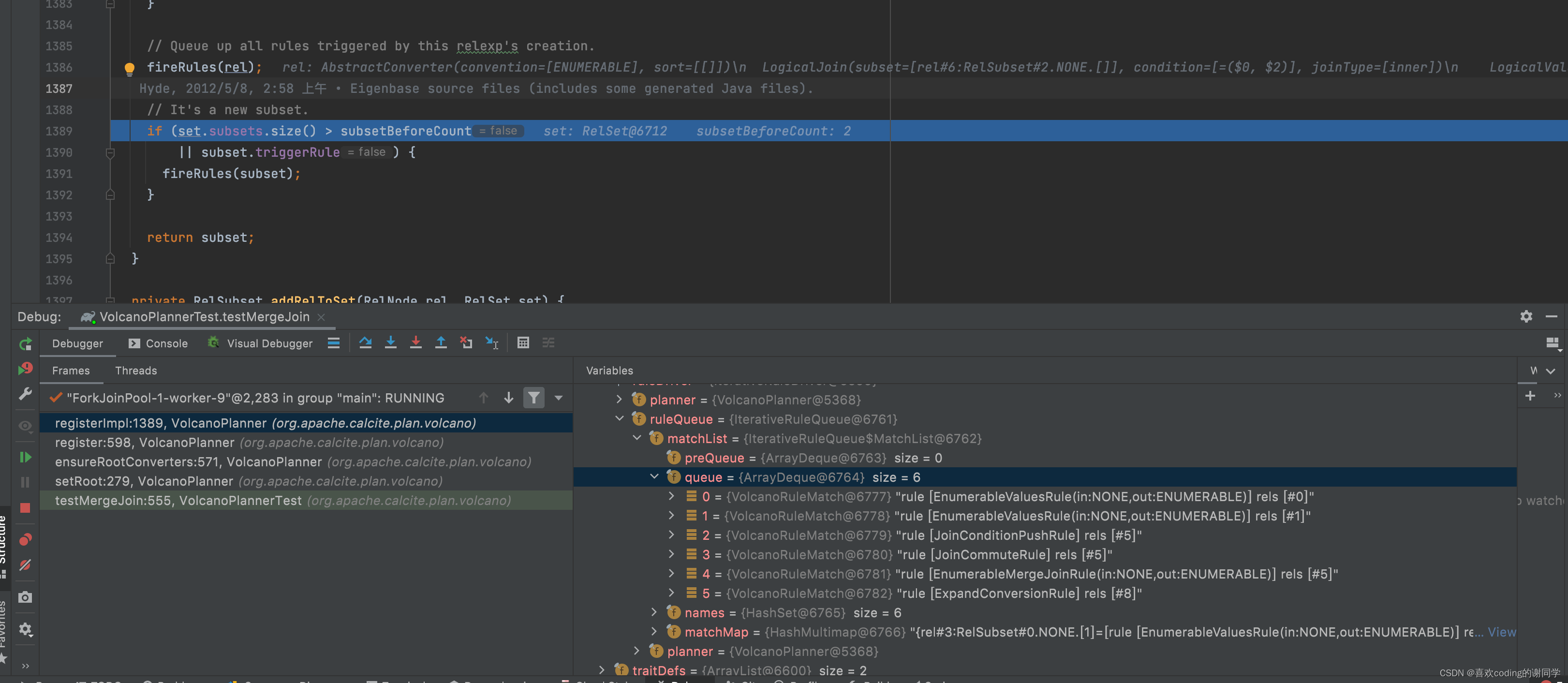

IterativeRuleQueue#addMatch将规则暂时存到了队列中

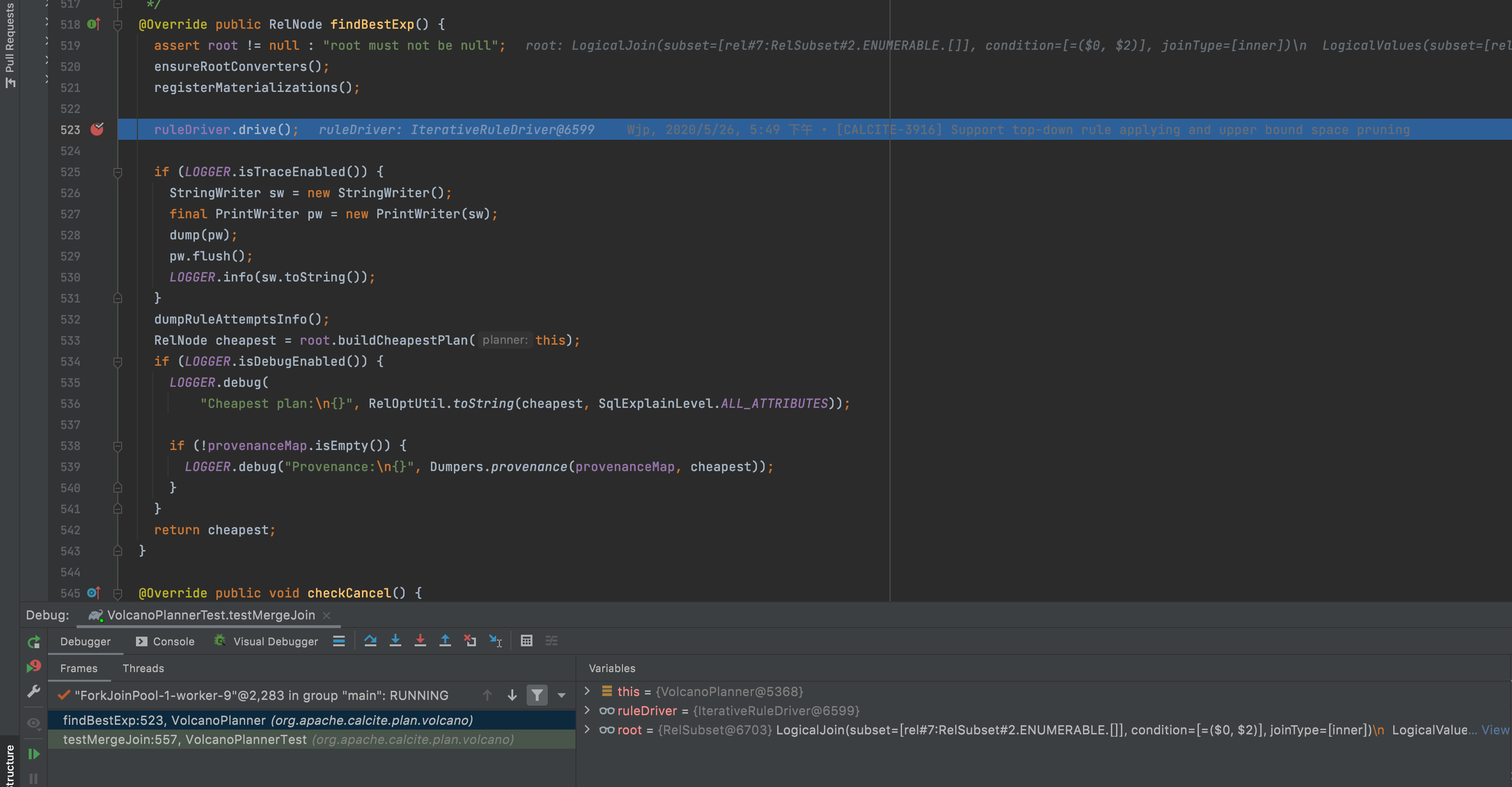

findBestExp

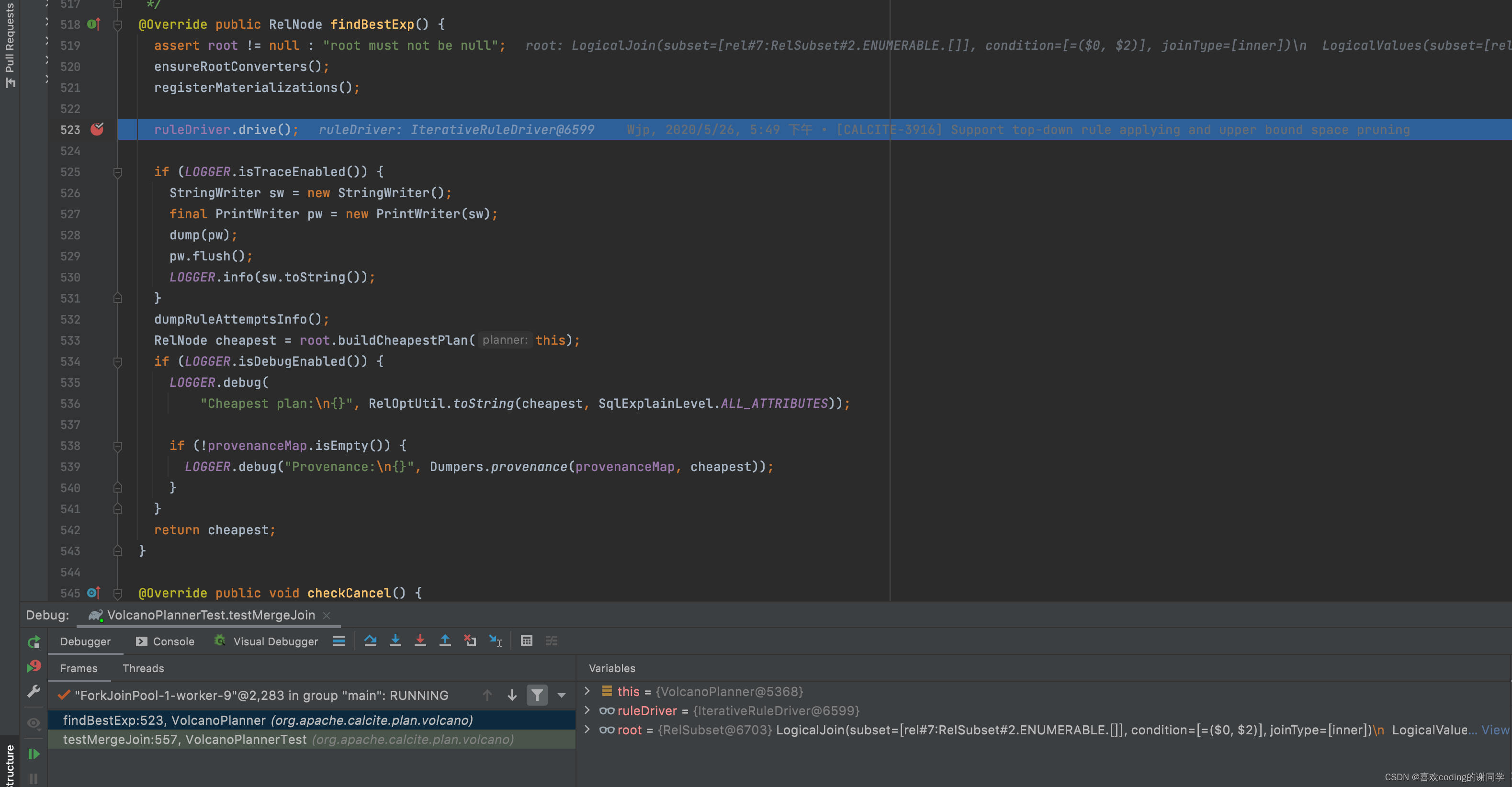

trait和root都设置好了可以开始找最优的计划了。ensureRootConverters确保根的转换registerMaterializations注册物化相关的RelNode，ruleDriver.drive()会使用优化规则进行转换

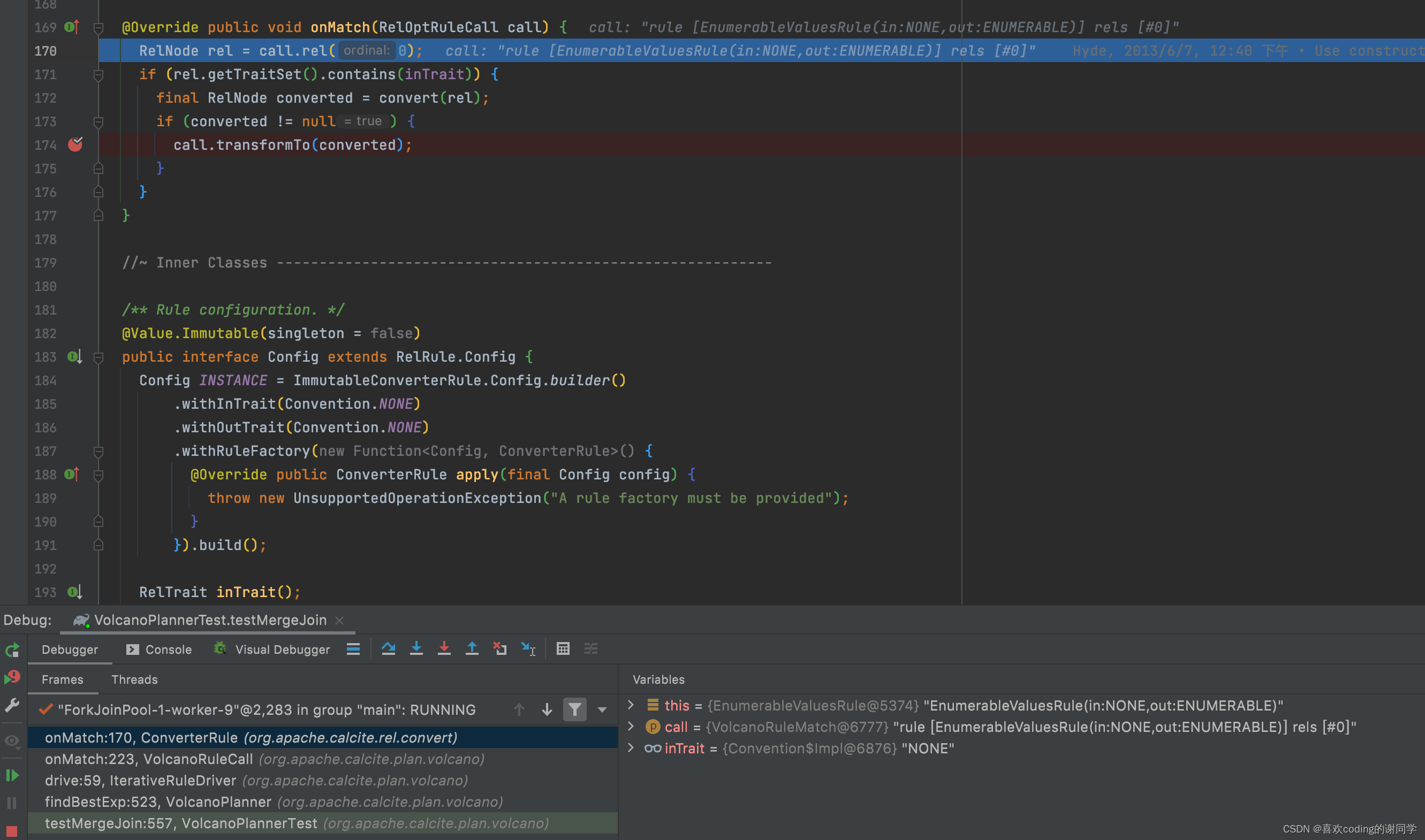

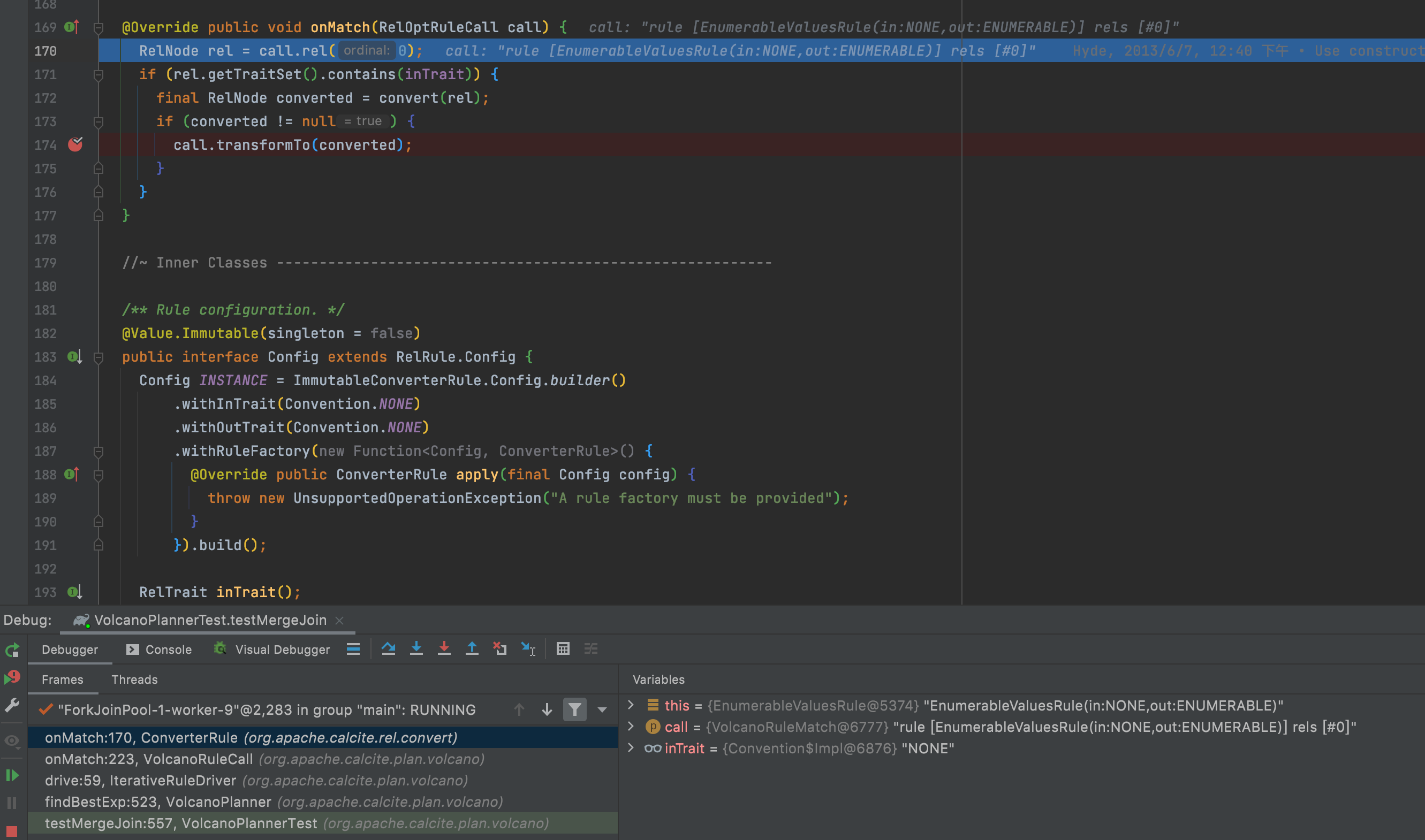

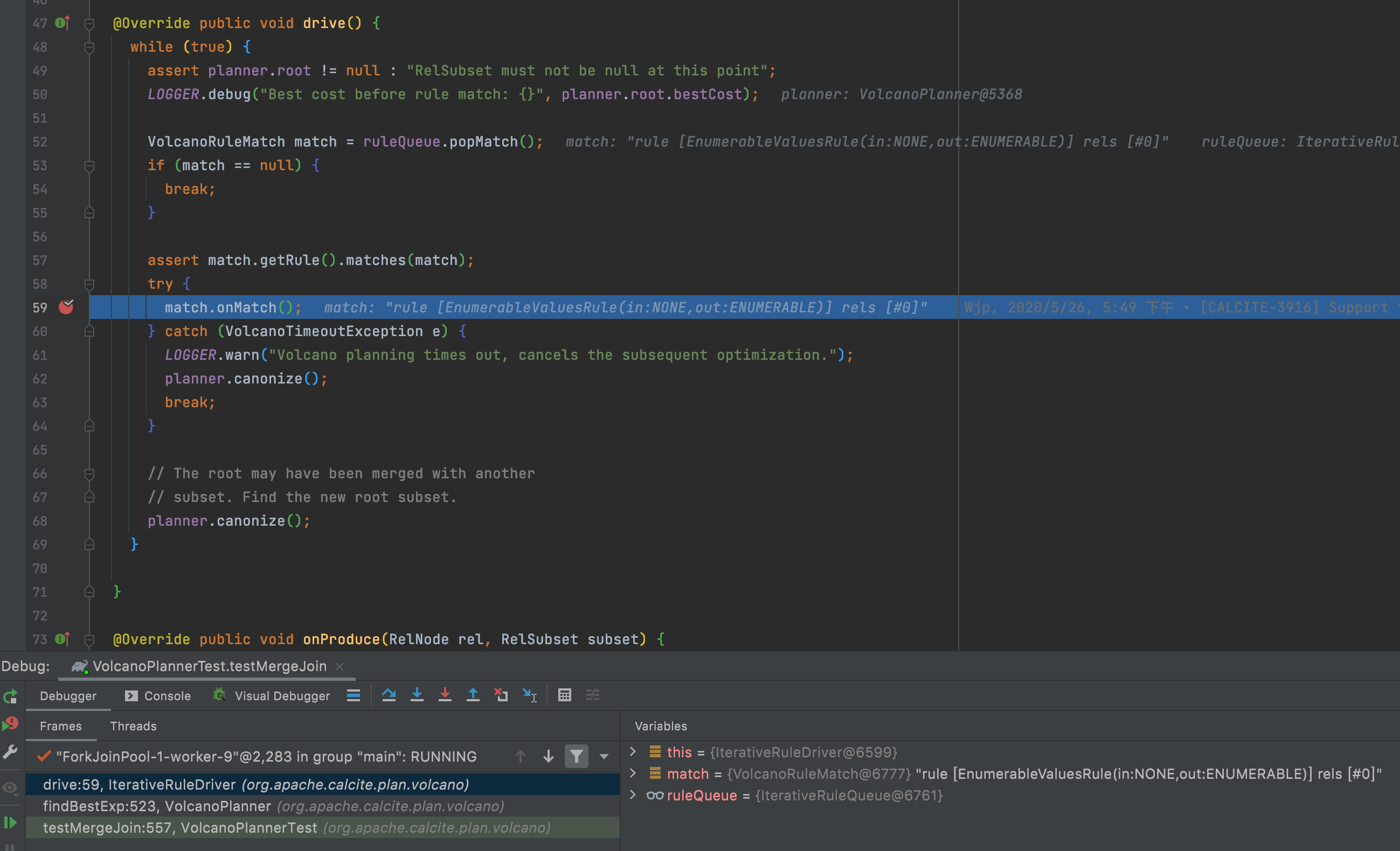

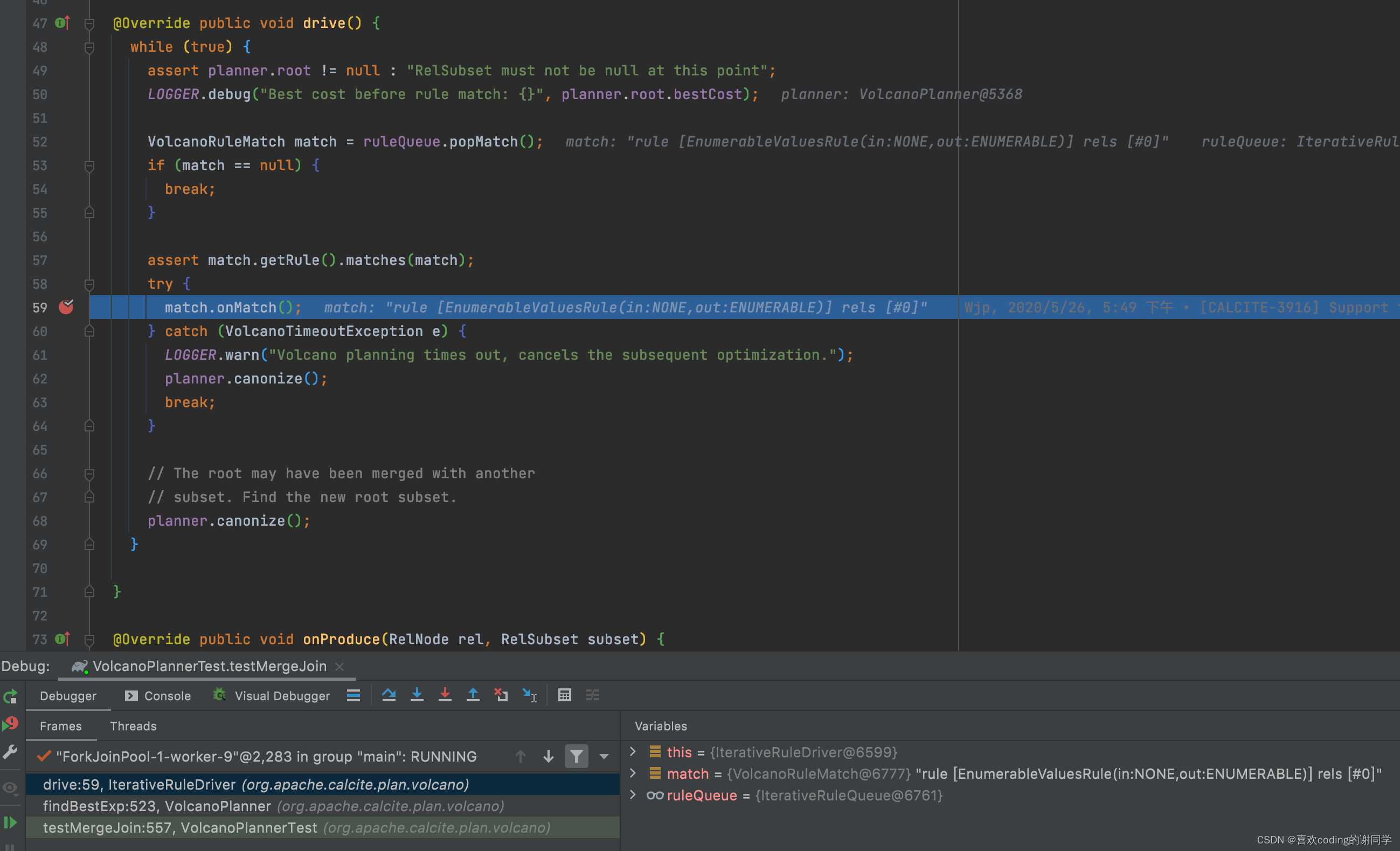

将规则从ruleQueue取出(注册RelNode的时候放入的)，调用到相应规则的onMatch方法

需要转换的时候会调用transformTo，transformTo也会触发新节点的注册(RelSubSet就会添加等价的RelNode，之后从等价的中找最优计划)

有些RelRule的onMatch方法进入后，判断完不适合转换会提前return不会调用transformTo

总结

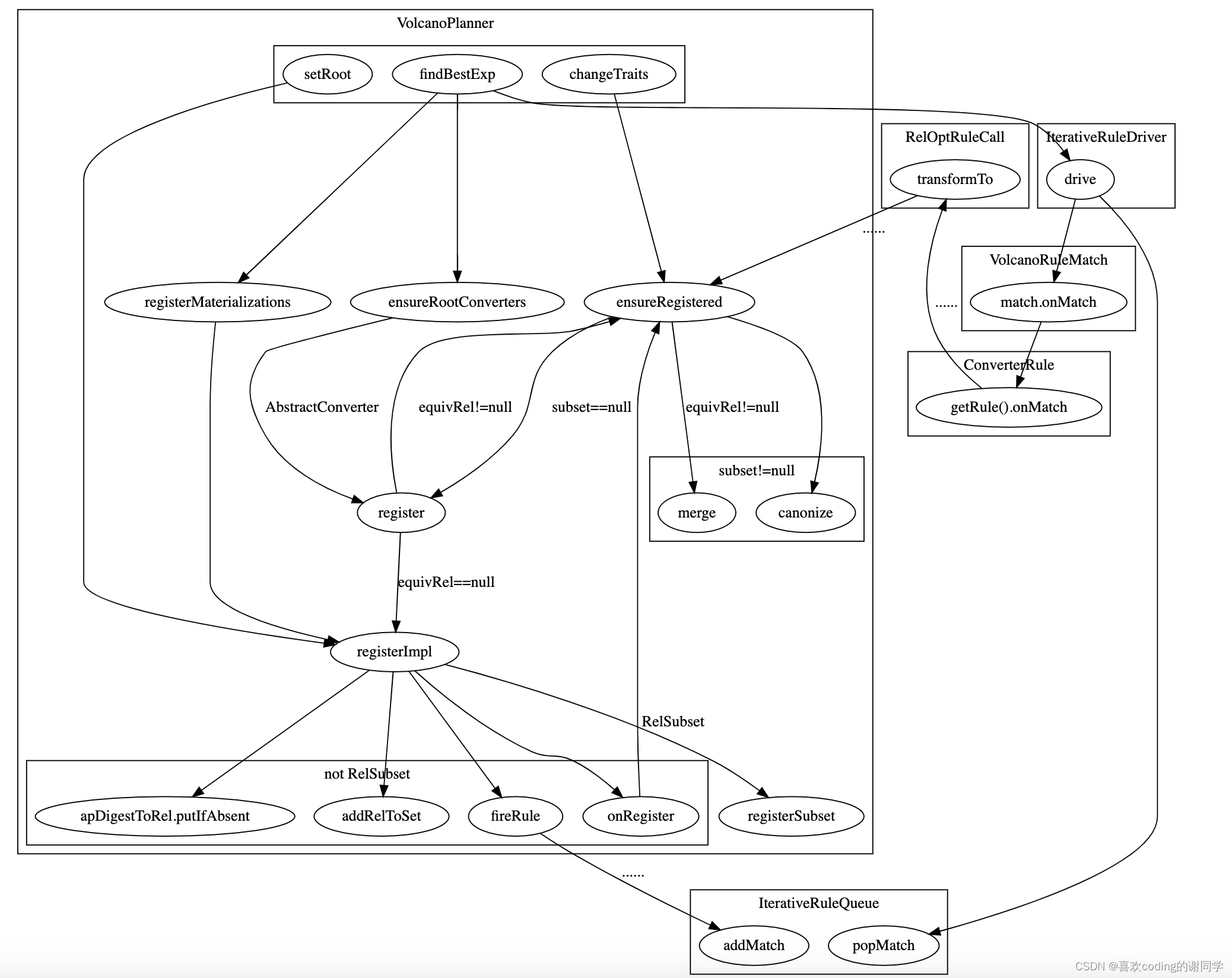

用dot图来表示如下：changeTraits、setRoot主要是在注册RelNode激活对应的规则放入IterativeRuleDriver，findBestExp从IterativeRuleDriver取出规则并应用。

因为注册的时候是递归调用，而且要考虑RelNode和RelSubSet，RelSubSet还要考虑是否等价，所以调用流程非常复杂。

附上dot的源码

# http://www.graphviz.org/content/clusterdigraph G {subgraph cluster_0 {changeTraits -> ensureRegistered ;onRegister -> ensureRegistered;registerImpl -> onRegister;registerImpl -> registerSubset[label = "RelSubset  "];registerImpl -> addRelToSet;registerImpl -> "apDigestToRel.putIfAbsent";registerImpl -> fireRule;   subgraph cluster_2 {label = "not RelSubset"onRegister;addRelToSet;"apDigestToRel.putIfAbsent";fireRule;}register -> ensureRegistered[label = "equivRel!=null"];register -> registerImpl[label = "equivRel==null"];ensureRegistered -> register[label = "subset==null" ];ensureRegistered -> merge[label = "equivRel!=null     "] ;ensureRegistered -> canonize;subgraph cluster_1 {label = "subset!=null "    	     merge;canonize;}findBestExp -> ensureRootConverters;ensureRootConverters -> register[label = "AbstractConverter"];findBestExp -> registerMaterializations -> registerImpl;setRoot -> registerImpl;subgraph cluster_3 {label = "";changeTraits;setRoot;findBestExp;}label = "VolcanoPlanner";}fireRule -> addMatch[label = "......"];subgraph cluster_4 {label = "IterativeRuleQueue";"popMatch";"addMatch"}findBestExp -> "drive";"drive" -> "popMatch";"drive" -> "match.onMatch" -> "getRule().onMatch";"getRule().onMatch" -> "transformTo"[label = "......"];transformTo -> ensureRegistered[label = "......"];subgraph cluster_5 {label = "IterativeRuleDriver";drive}subgraph cluster_6 {label = "VolcanoRuleMatch""match.onMatch"}subgraph cluster_7 {label = "ConverterRule""getRule().onMatch"}subgraph cluster_8 {label = "RelOptRuleCall""transformTo"}
}
