收发器（Transceiver）架构3——接收机3
上次说到零中频接收机拓扑结构简单，体积小，但是存在本振泄漏和直流偏差的噪声干扰，为了优化零中频方案，出现一种新的接收机形态——近零中频（Near-Zero IF）接收机,也叫低中频接收机（也就是我们在接收机1里提到低中频接收机）。
近零中频，顾名思义，就是中频频率很低，接近于零。根据不同平台，中频频率不同，我见过用100KHZ和38K做本振的。
1. 信号路径

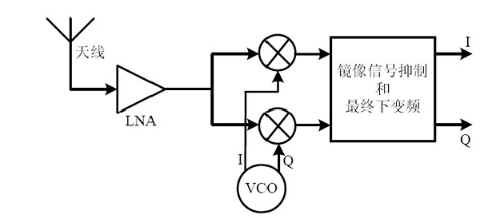

上图结构我们可以看出，高频信号通过高频低噪放LNA滤波后→直接送入混频器下变频，变为一个低中频信号→这个信号被送入数字模块完成接下来的处理最后得到基带模拟信号I/Q信号。
2. 原理
而数字模块展开来讲，是下变频的信号经过A/D转换器变成数字信号后，进行I/Q解调，与一个低中频数字正交本振（100KHZ)混频，分离出I/Q数字信号，在经过D/A转换，最终得到基带模拟I/Q信号。
由于不是直接下变频到基带信号，直流偏差问题就迎刃而解了。
近零中频接收机严格来说也可以算得上两次混频，只不过第二次混频是在低频段以数字方式混频的。信号没有模拟信号那么
