Abaqus三维Voronoi模型(3D Voronoi)

Abaqus三维晶体模型插件

使用手册

一. 插件启动方式

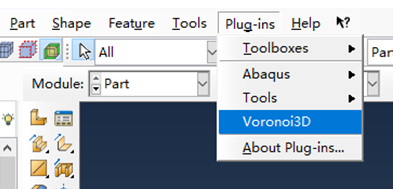

    首先启动Abaqus界面，单击菜单栏Plug-Ins，点击子菜单Voronoi3D启动三维多晶模型生成插件，如图所示：

二. 长方体晶体模型

    按第一步启动三维多晶模型生成插件，启动后界面如图所示，首页即为长方体晶体模型生成页面。

三. 圆柱体晶体模型

    按第一步启动三维多晶模型生成插件，启动后界面如图所示，切换到圆柱体（Cylinder 3D）晶体模型生成页面。

四. 球体晶体模型

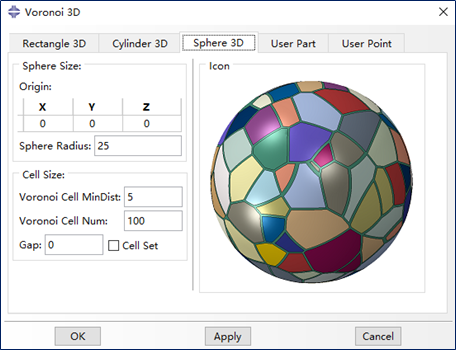

    按第一步启动三维多晶模型生成插件，启动后界面如图所示，切换到球体（Sphere 3D）晶体模型生成页面。

五. 其他任意形态晶体模型

    按第一步启动三维多晶模型生成插件，启动后界面如图所示，切换到球体（Sphere 3D）晶体模型生成页面。
    按第一步启动三维多晶模型生成插件，启动后界面如图所示，切换到任意形态（Other）晶体模型生成页面。
    在该界面下，用户可以指定当前Model下的任一实体Part来生成多晶模型，输入参数包括：用户自定义Part、晶体参数等。
    注：1). Part必须上当前窗口显示Model下的Part；
        2). Part中必须包含有实体(Cell)；
        3). Part名称不能为OriginPart；
        4). Part可以为外部导入的体，也可以通过Abaqus建立；
        5). Part的位姿和形态无强制性要求(最好摆正到xyz坐标系下)；

六. 用户输入控制点晶体模型

    根据用户输入的点数据生成长方体Voronoi三维模型。

七. 晶体模型生成示例

图(a) 原始模型	图(b) 不带晶界多晶模型
图© 带晶界多晶模型	图(d) 带晶界多晶模型晶界

图(a) 原始用户输入模型	图(b) 生成的多晶模型

Author：fans

E-Mail：
