据说人眼在观察景物时，光信号传人大脑神经，需经过一段短暂的时间，光的作用结束后，视觉形象并不立即消失，这种残留的视觉称“后像”，视觉的这一现象则被称为“视觉暂留”。也就是说，只要1s内变动24帧甚至更多的图片，就可以达到动画的效果，加上音频伴奏就是视屏了！！！

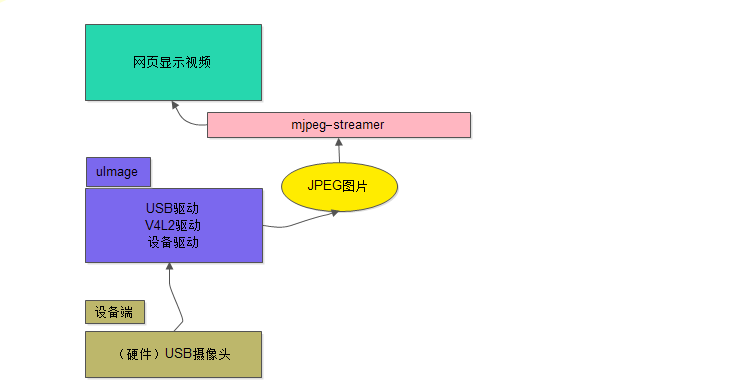

概述&系统框图

UVC摄像头+驱动+JPEG图库+mjpeg-streamer+HTML 完成了对用户远程提供视屏展示的服务。首先底层通过摄像头采集图片，通过驱动将数据流存储到JPEG图库，最终通过html交给用户的浏览器来解析，而mjpeg-streamer用来实现对这一流程的的控制。构成mjpeg-streamer视频流服务器。

MJPG简介

MJPEG全名为 "Motion Joint Photographic Experts Group"，是一种视频编码格式，
Motion JPEG技术常用与闭合电路的电视摄像机的模拟视频信号“翻译”成视频流，并存储在硬盘上。
典型的应用如数字视频记录器等。MJPEG不像MPEG，不使用帧间编码，因此用一个非线性编辑器就很容易编辑。
MJPEG的压缩算法与MPEG一脉相承，功能很强大，能发送高质图片，生成完全动画视频等；从另一个角度说，在某些条件下，MJPEG也许是效率最低的编码/解码器之一。

MJPEG与MJPG的区别：

1. mjpeg是视频，就是由系列jpg图片组成的视频。
2. MJPG是MJPEG的缩写,但是MJPEG还可以表示文件格式扩展名.

那什么 USB 摄像头适合我们这一章的教程呢？这里有几个关键字： 支持UVC（免驱）；YUV 或者 MJPEG 格式输出

关于UVC摄像头

免驱动摄像头，是一种遵循视频设备类（USB Video Class，简称UVC）标准协议的摄像头产品。将符合标准的摄像头连接到符合标准的操作系统，系统就会自动为其安装驱动并进行设置，使摄像头实现真正意义上的即插即用。
uvc是一种硬件的框架结构，只有当其是通过一种标准的设计使其实现了免驱；而V4L2是一种驱动程序，其是实现系统与uvc设备等的通信。
https://blog.csdn.net/codectq/article/details/44451237#commentBox

查看摄像头的信息

确定 USB 摄像头支持 UVC （在 PC 上）

方法一

摄像头
回主页
张数:
13579
   历史照片

最终实现

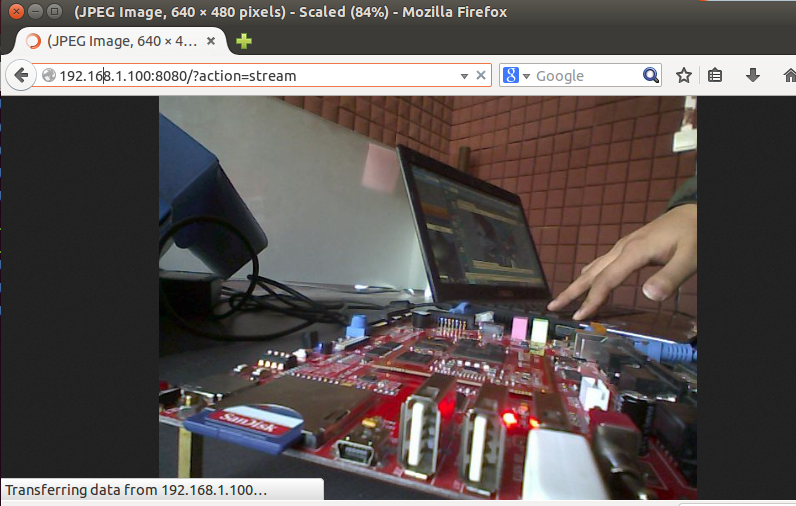

在我预料中的效果是这样的

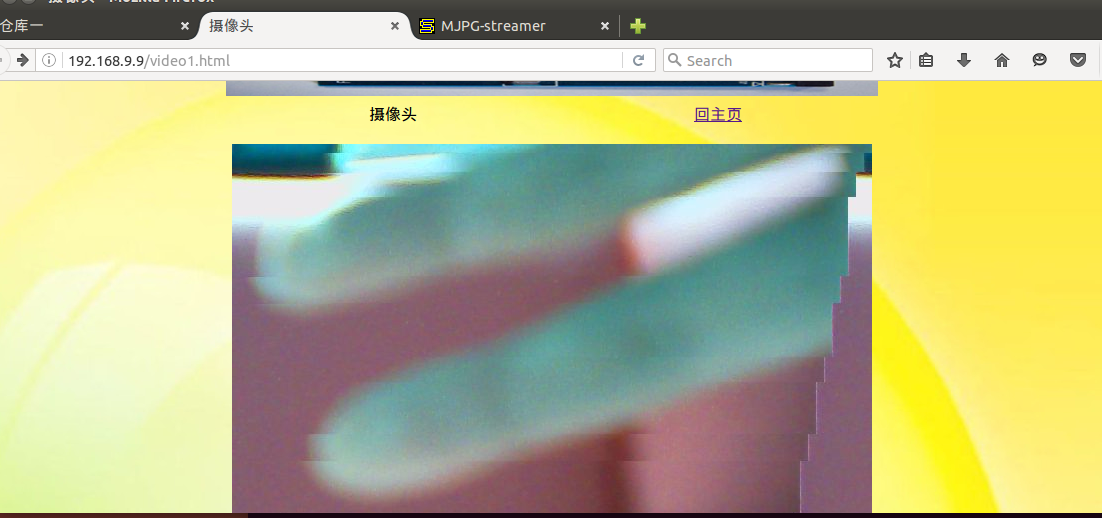

然而实际效果却是这样的（捂脸）

可能是角度问题吧~~~

错误总结

问题：第一次运行发现页面没有图像显示，确定html文件中的ip地址是目标机
原因：市面上大部分摄像头都是支持YUV的，而不是JPEG的。
解决方法：由于mjpg-stream支持JPEG和YUV两种格式，所以只需修改start.sh，在输入中加入 ” - y “
假如原来是./mjpg_streamer -i “./input_uvc.so ” -o “./output_http.so -w ./www”，则改为
./mjpg_streamer -i “./input_uvc.so -y” -o “./output_http.so -w ./www”即可。
