LabVIEW视觉-图像保存
文章目录
- 常用图像文件格式
- NI Vision支持的常见图像格式与图像类型的关系
- 读取avi
- 获取图像并写入avi
常用图像文件格式
图像文件格式：
BMP(BITMAP)文件不压缩，占用磁盘空间较大
JPEG(joint photographic experts group)具有很好的压缩比，属于有损压缩
PNG(portable network graphics)能把图像文件压缩到极限以利于网络传输，但又能保留所有与图像品质有关的信息,无损压缩
TIFF(tagged image file format)通用性很强，几乎所有的图像处理软件和排版软件都对其提供支持
GIF(Graphics Interchange Format）缩短图像的加载时间
PSD(Photoshop Document)PhotoShop专用格式，平面设计草稿图，存取速度快（但是LabVIEW不支持直接读取）
SWF（Shockwave Format）Flash做的动画图像，无需全部下载即可观看的矢量图（LabVIEW不支持直接读取）
PCX(PC Paintbrush Exchange)一种经过压缩的全彩图像。（LabVIEW不支持直接读取）
DXF（Autodesk Drawing Exchange Format）AutoCAD中的矢量文件格式，以ASCII码方式存储文件，在表现图形的大小方面十分精确。（LabVIEW不支持直接读取）
WMF（Windows Metafile Format）一种常见图元文件格式，属于矢量文件格式。文件短小、图案造型化，整个图形常由各个独立的组成部分拼接而成。（LabVIEW不支持直接读取）
EMF（Enhanced Metafile）一种Windows 32位扩展图元文件格式，也属于矢量文件格式，其目的是欲使图元文件更加容易接受。（LabVIEW不支持直接读取）
FLIC是FLC和FLI的统称。无损压缩。FLI是最初的基于320×200分辨率的动画文件格式，FLC则采用了更高的压缩比，其分辨率也有了不少提高。（LabVIEW不支持直接读取）
EPS（Encapsulated PostScript）用PostScript语言描述的一种ASCII码文件格式，主要用于排版、打印等输出工作。（LabVIEW不支持直接读取）
TGA（Tagged Graphics）计算机生成图像向电视转换的首选格式。（LabVIEW不支持直接读取）
NI Vision支持的常见图像格式与图像类型的关系
| 图像类型 | 位深度 | 数据类型 | JPEG | PNG | BMP | TIFF | JPEG2000 | avi | aipd |
|---|---|---|---|---|---|---|---|---|---|
| 灰度图像 | 8位 | unsigned | T | T | T | T | T | T | T |
| 16位 | unsigned | T | T | T | T | ||||
| 16位 | signed | T | T | T | T | ||||
| 32位 | floating | T | |||||||
| 彩色图像 | 32位 | RGB | T | T | T | T | T | T | T |
| 64位 | RGB | T | T | T | T | ||||
| 32位 | HSL | T | |||||||
| 复数图像 | 64位 | complex | T |
其中，AIPD是NI专门为机器视觉系统开发的文件格式，它支持32位浮点、32位HSL、64位复数等所有图像类型，后缀名.apd
在需要保存系统校准、灰度或彩色图像的模式匹配模板、无损图层、黄金匹配模板等机器视觉信息或其他与图像关联的自定义数据时，只能用PNG格式

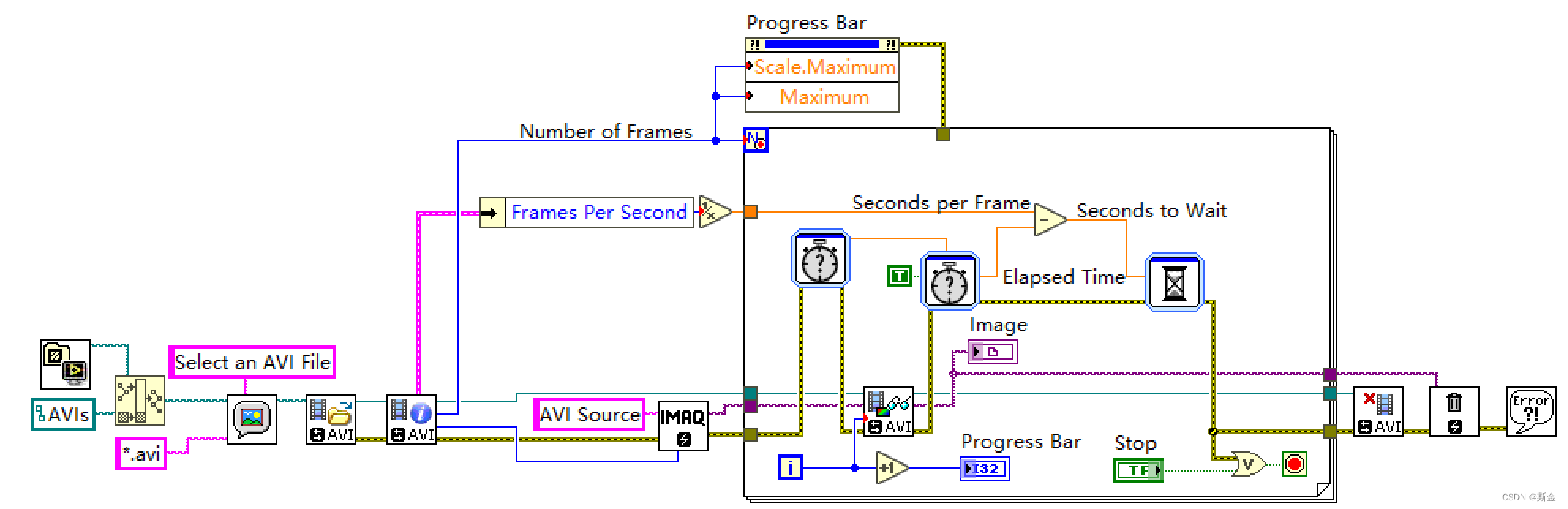

读取avi
获取图像并写入avi
