网络基础之端口汇聚（Trunk链路）基础理论及华为ENSP基础配置

网络基础之Trunk理论基础

一、Trunk的引入

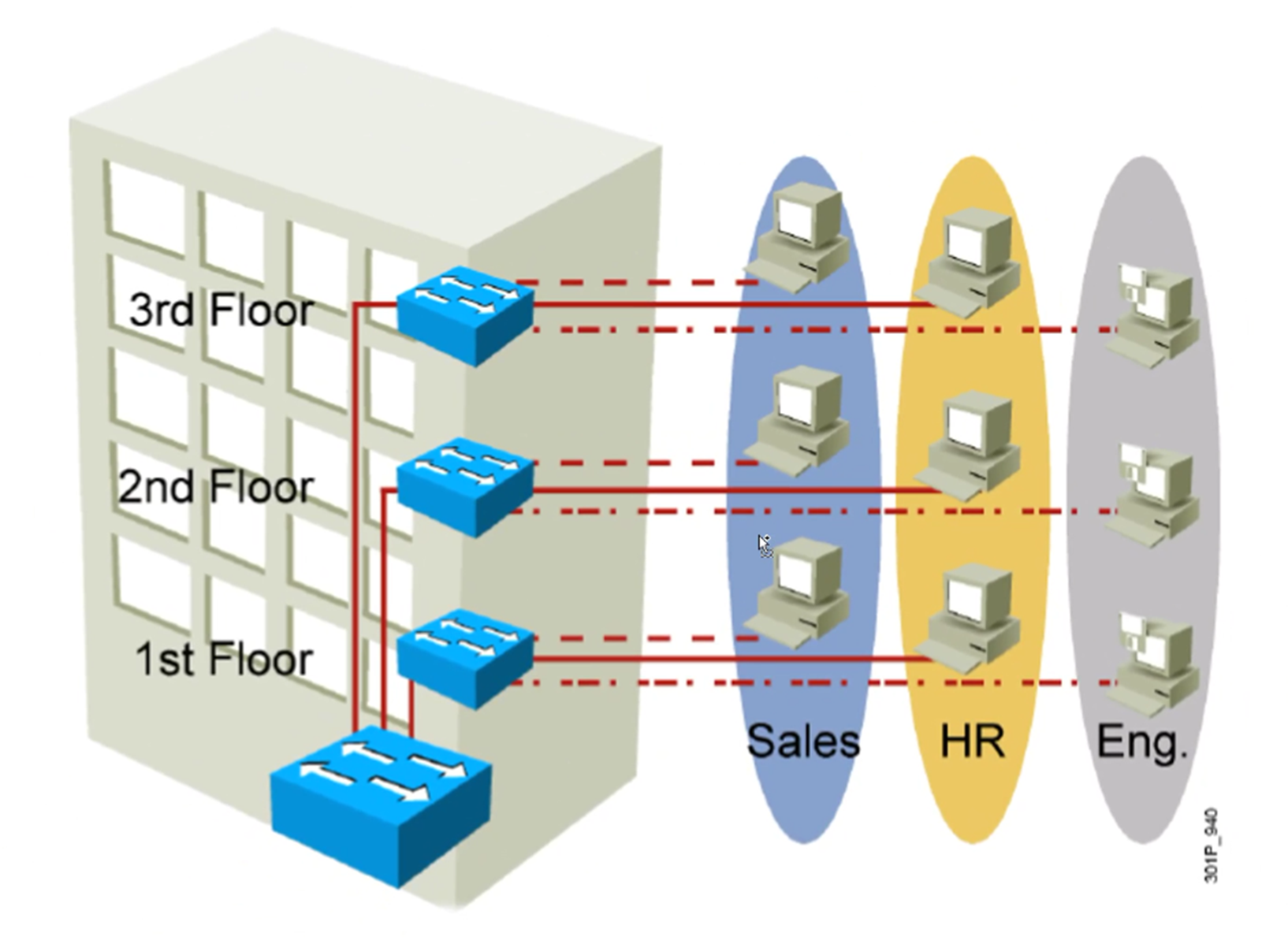

如上图所示，根据VLAN理论基础。Sales部门、HR部门和Eng部门三个不能两两之间是不能进行通信的，而分别在不同楼层之间的相同部门中是可以通信的。想要实现二楼和三楼的Sales部门之间的通信的话，就需要把二楼和三楼的Sales部门之间的链路划分到销售的VLAN当中。但是，如果这样去做的话，二楼和三楼的HR部门和Eng部门就无法实现通信了。

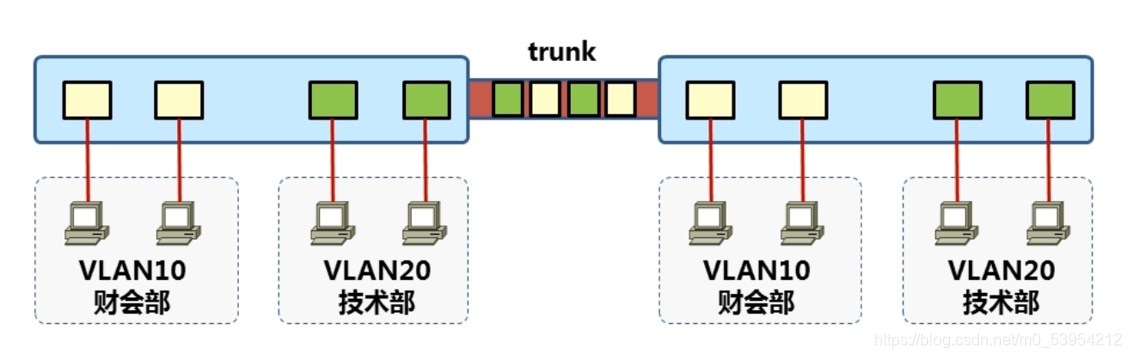

而Trunk就完美的解决了交换机在划分vlan之后，不同的交换机上面的相同vlan，能够跨越地理位置相互通信的问题。

当一条链路，需要承载多VLAN信息的时候，需要使用Trunk来实现
Trunk两端的交换机需采用相同的协议
一般见于交换机之间或与路由器、服务器之间

二、Trunk的实现原理

802.1Q协议

定义了基于端口的VLAN模型
规定如何标识带有VLAN成员信息的以太帧
定义VLAN标签的格式

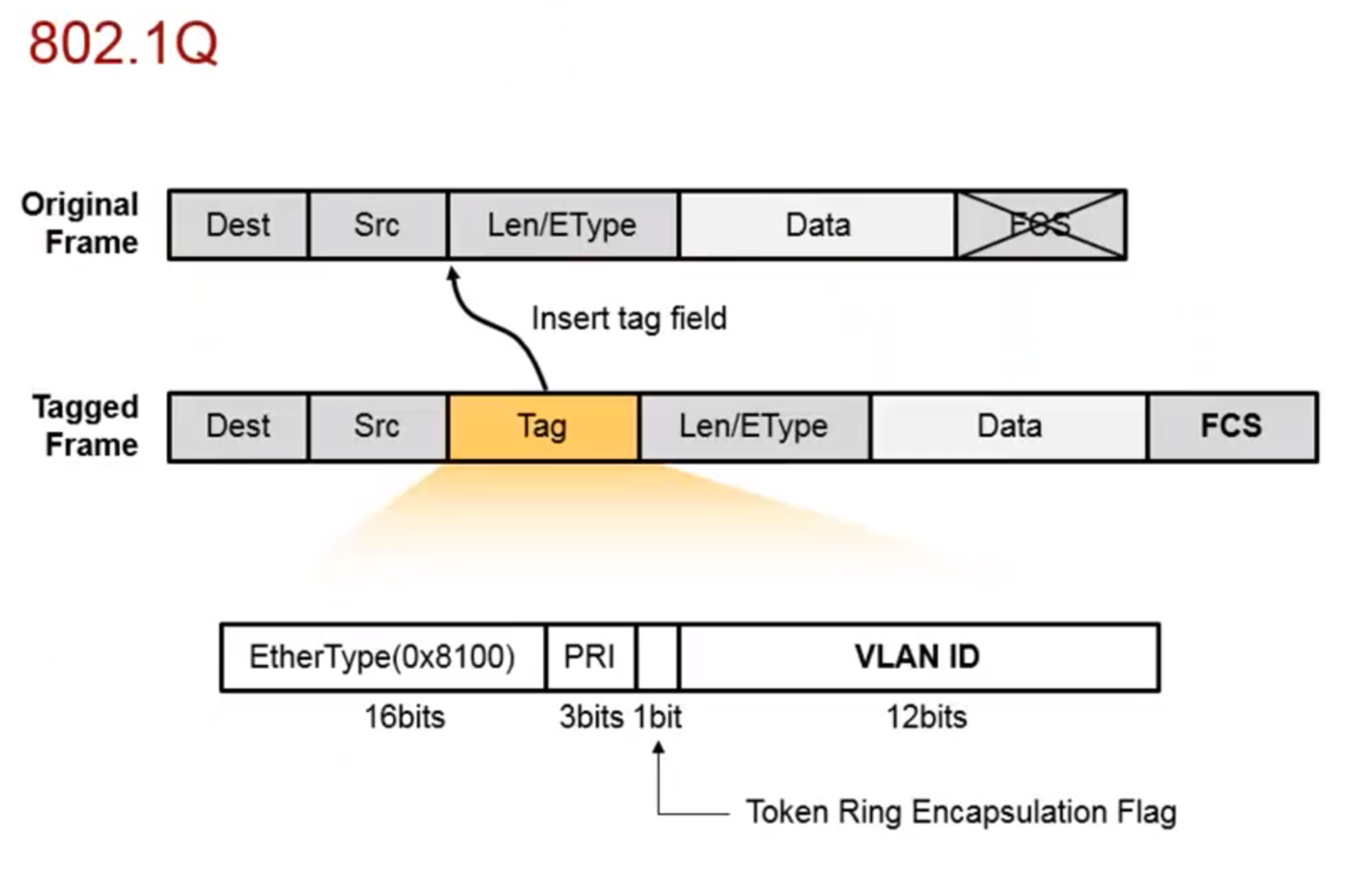

VLAN标签长4个字节，直接添加在以太网帧头中，IEEE802.1Q文档对VLAN标签作出了说明。TPID：Tag Protocol Identifier，2字节，固定取值，0x8100，是IEEE定义的新类型，表明这是一个携带802.1Q标签的帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。TCI：Tag Control Information，2字节。帧的控制信息，详细说明如下：Priority：3比特，表示帧的优先级，取值范围为0～7，值越大优先级越高。当交换机阻塞时，优先发送优先级高的数据帧。CFI：Canonical Format Indicator，1比特。CFI表示MAC地址是否是经典格式。CFI为0说明是经典格式，CFI为1表示为非经典格式。用于区分以太网帧、FDDI（Fiber Distributed Digital Interface）帧和令牌环网帧。在以太网中，CFI的值为0。VLAN Identifier：VLAN ID，12比特，在X7系列交换机中&#x
