Trunk链路的搭建与运用（实验）----- 同一个vlan跨交换机通讯

一、什么是Trunk？
1、VLAN的作用是分割广播域，处于不同VLAN的端口在二层无法通信。两台交换机处于同一VLAN间的端口要想通信，需要用线连接起来。VLAN最多可以设定4000多个，两台交换机之间当然不可能连4000多根线。因此用一根骨干链路Trunk来连接两台交换机，作用就是让两台交换机上处于相同VLAN的端口能互相通信。Trunk上用特殊的封装方式来支持转发不同的VLAN的帧。
2、Trunk的作用：
Trunk功能用于交换机与服务器之间的相联，为服务器提供独享的高带宽；
Trunk功能用于交换机之间的级联，为交换机之间的数据交换提供高带宽的数据传输能力，提高网络速度，突破网络瓶颈，进而大幅提高网络性能（主要应用）。

二、实验软件：
GNS3

三、实验环境准备：

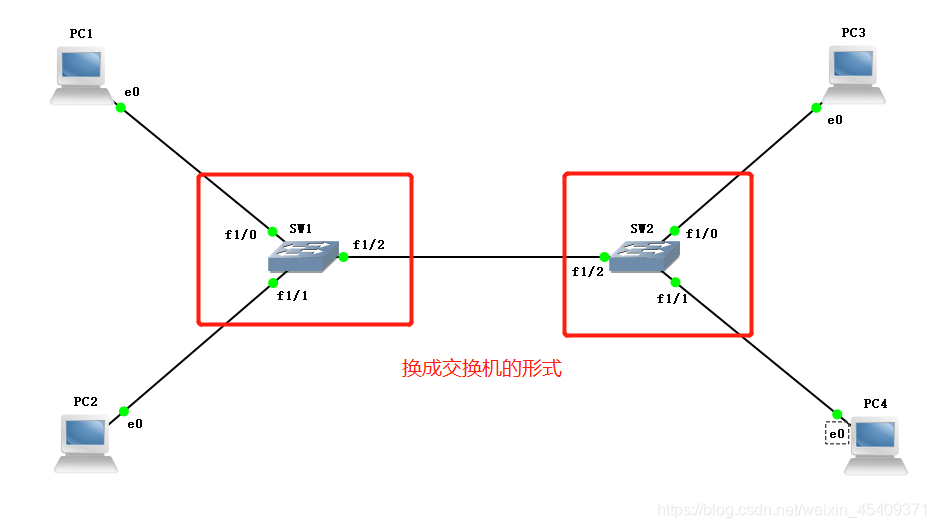

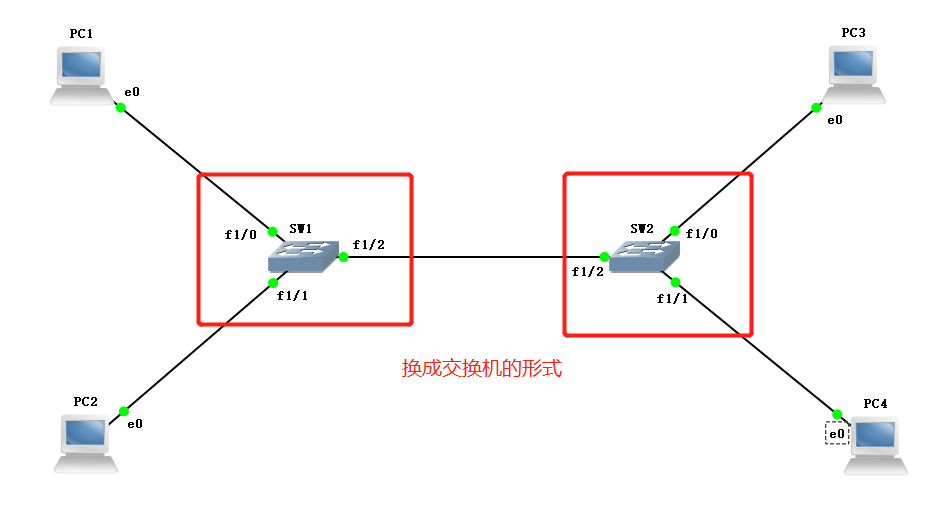

1、在软件左侧拖两台路由器，和4台VPCS形式的PC机，并将路由器改成交换机的形式，添加二层单板和内存，用网线将它们连接，同时开启设备，并显示接口。

2、然后我们在添加两个vlan，并且给4个PC机各配一个ip地址

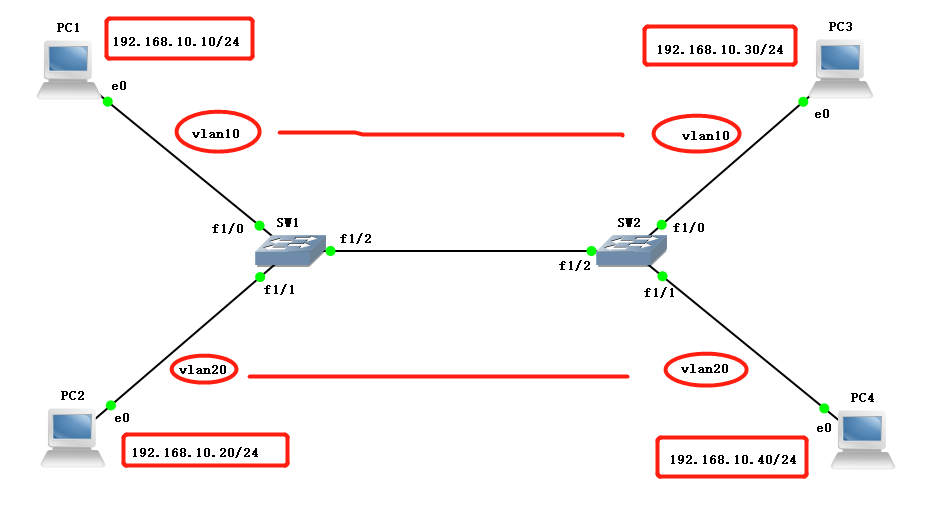

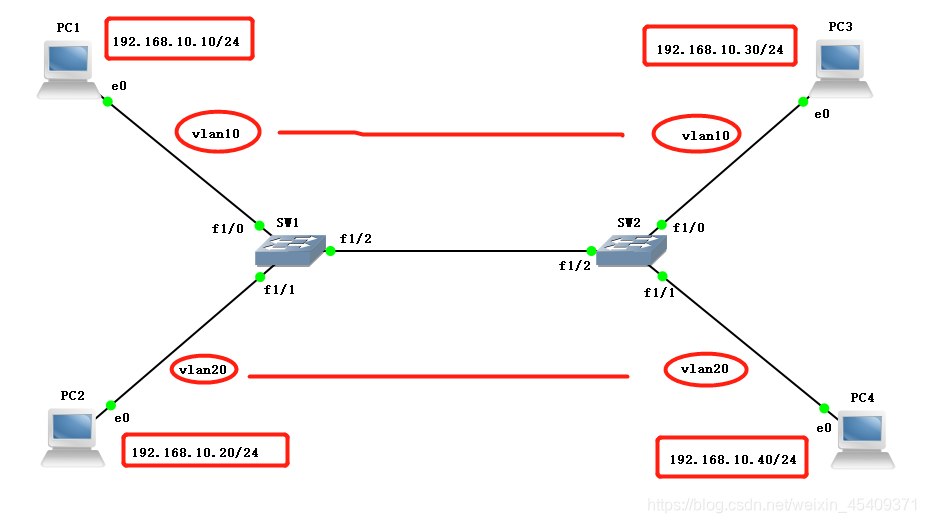

如图，如果我们实验成功的话，在trunk链路的作用下，PC1会和PC2通信。

四、具体实验步骤：

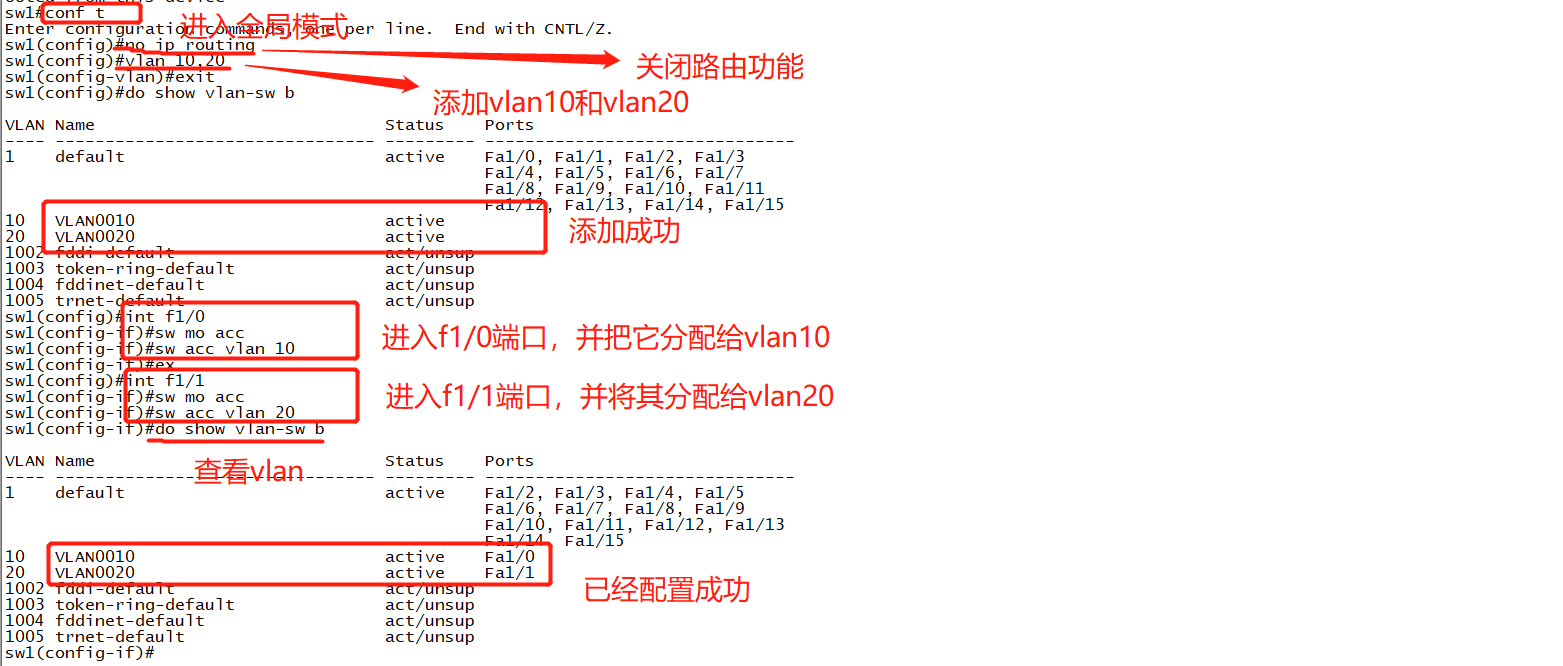

1、接下来，我们就开始来配置sw1，添加vlan10和vlan20，再将f1/0放在vlan10中，f1/1放在vlan20中，首先双击打开sw1

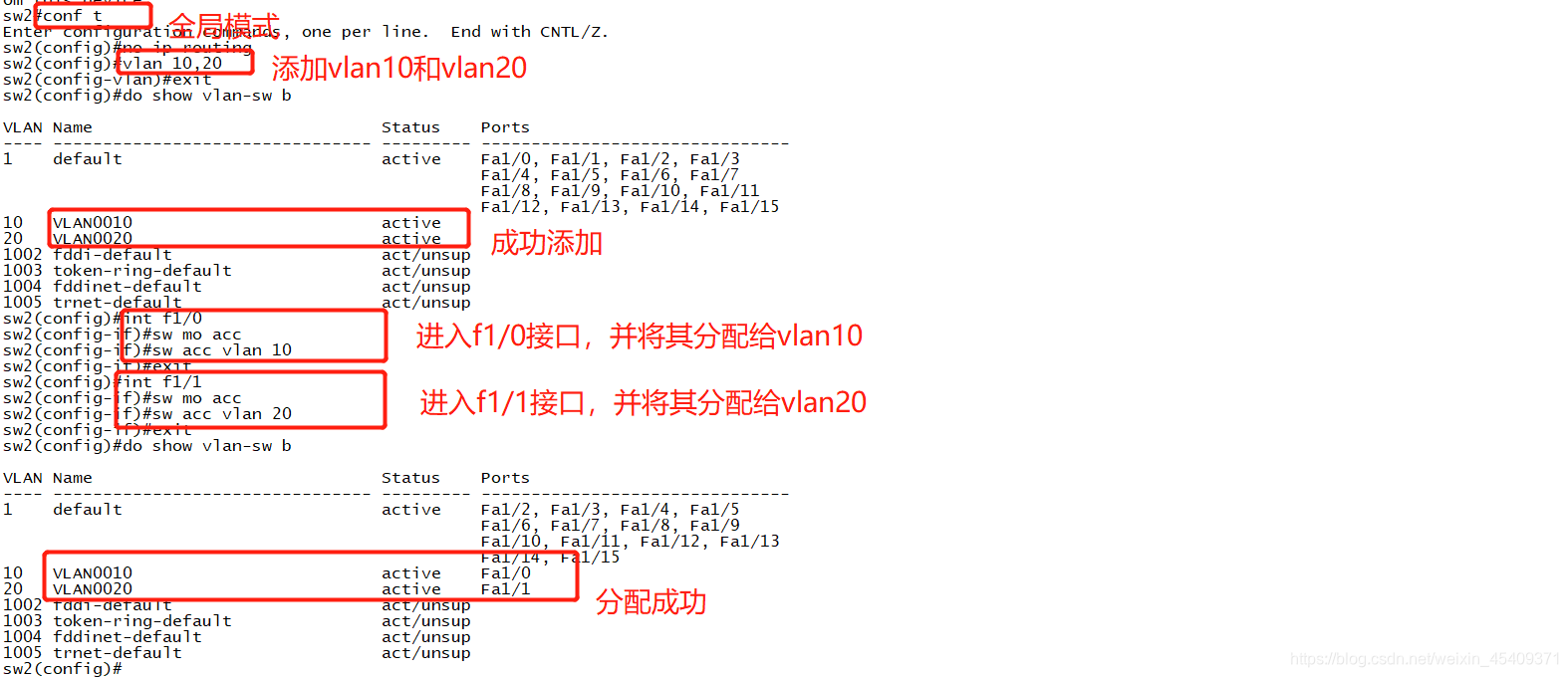

2、同理相同的操作给sw2进行配置

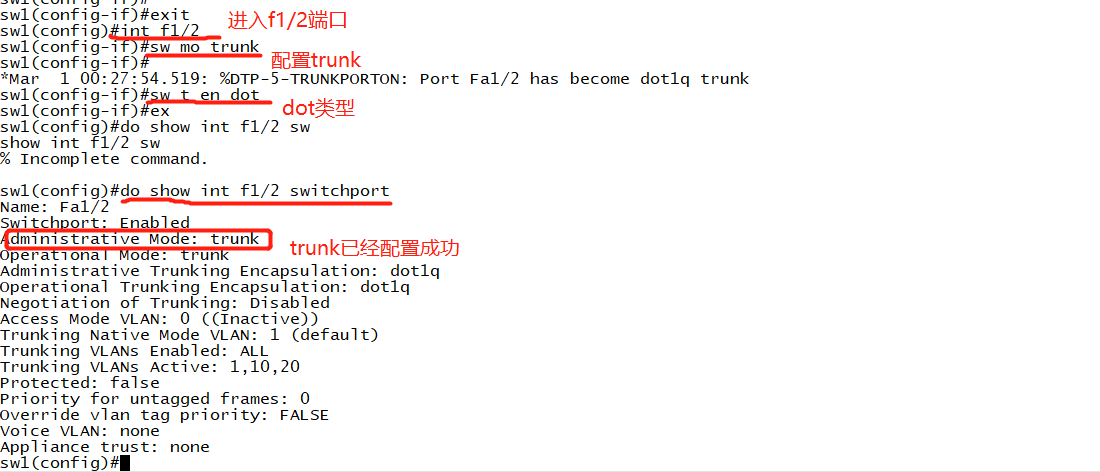

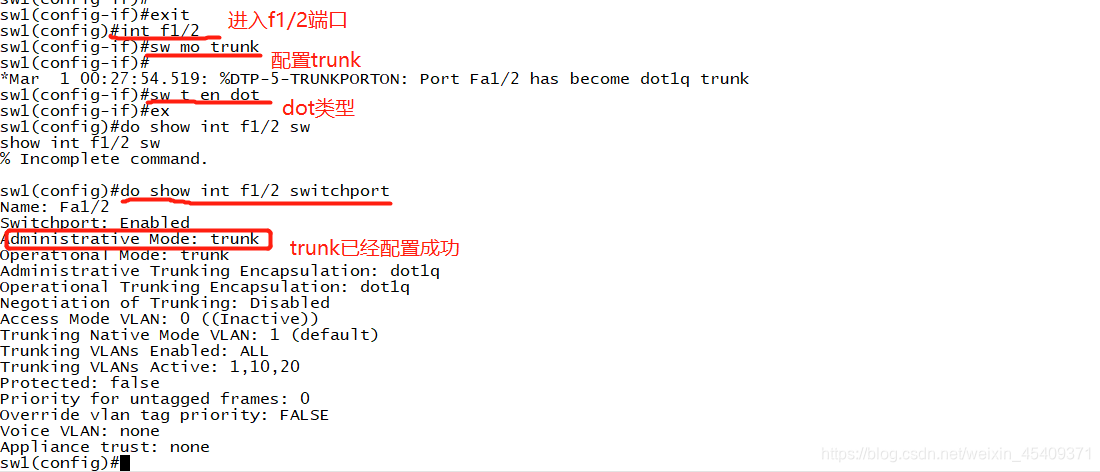

3、接下来我们来配置中继链路trunk，首先sw1上面的接口是f1/2，sw2上面的接口是f1/2

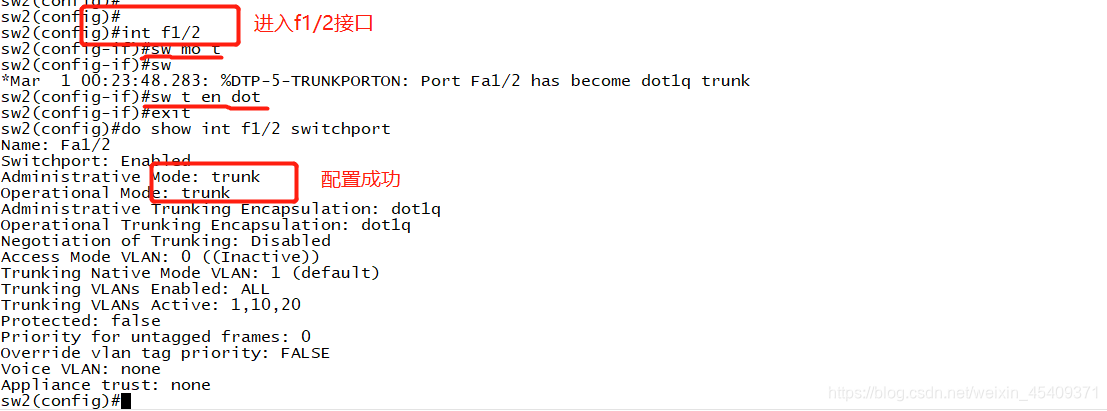

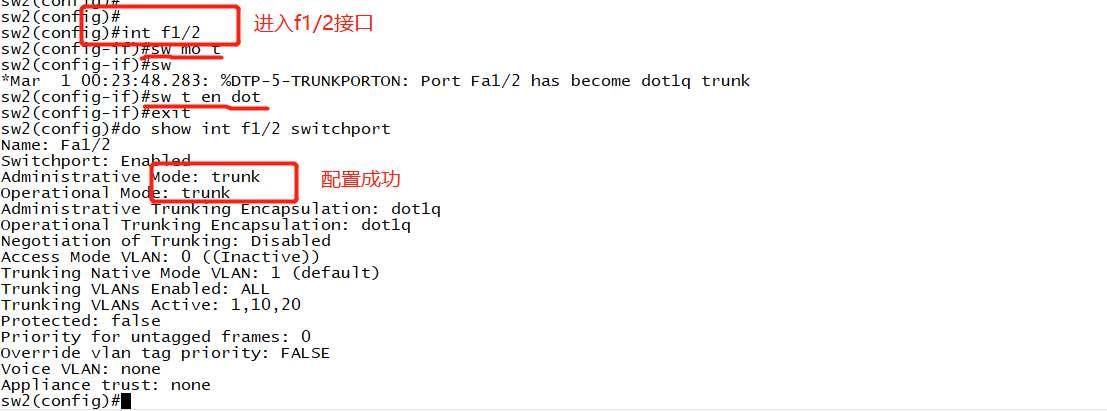

同理，给sw2进行配置

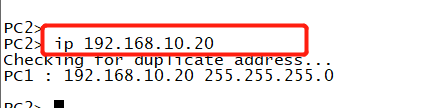

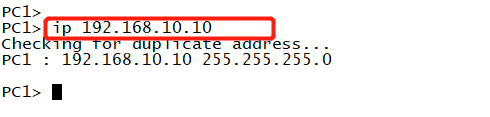

4、接下来给四台PC机给配上ip地址

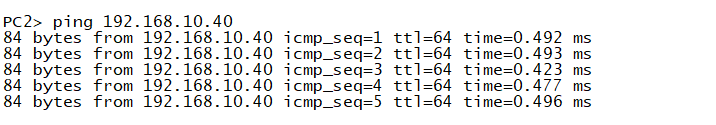

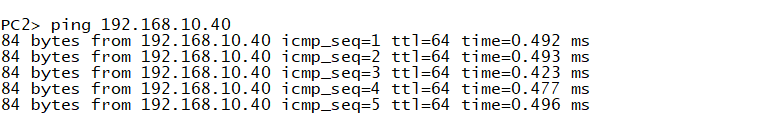

5、现在我们来测试一下，在同一个vlan的PC1和PC3能不能互通，PC2和PC4能不能互通


实验结果显示，在trunk链路的作用下，PC1和PC3可以两两互通，PC2和PC4可以两两互通。

五、利用wireshark抓包看看数据是如何传输的
到第三大步，我们的实验已经完成了，如果我们想看一下具体数据是如何传输的，可以利用wireshark抓包看看数据的走向。

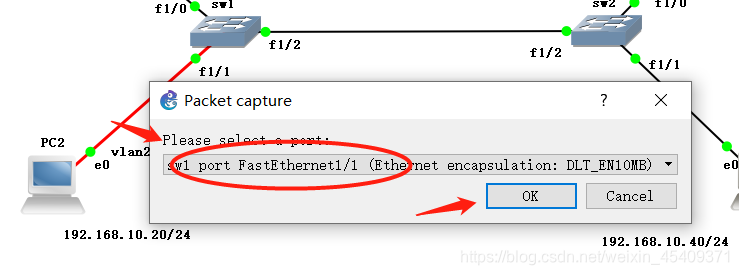

1、选中PC2到sw1的这条链路，此时电脑会自动开启wireshark

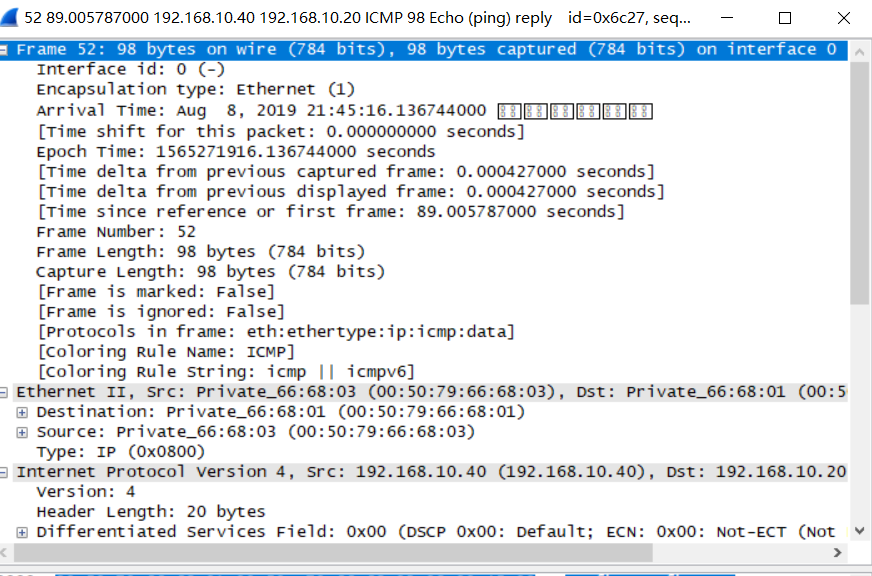

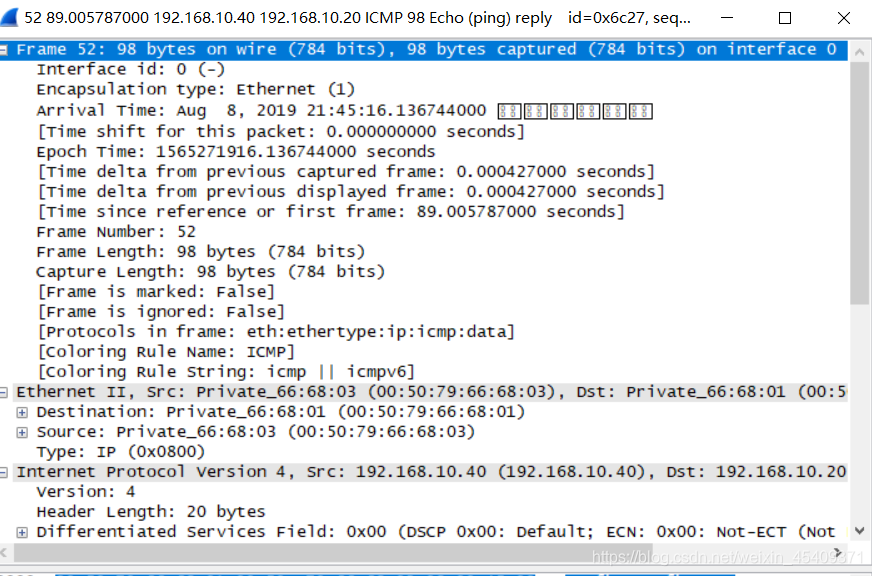

2、我们此时再在PC2上ping一下PC4，在wireshark随便抓一条数据看看

我们发现里面所有的数据都是没有vlan标签的，这是为什么呢，因为这条链路是接入链路，并不是trunk链路，数据到达接入链路已经“脱掉”vlan标签了，我们接下来再在中继链路上面抓一条数据看看有没有vlan标签。
3、此时我们再在PC2上ping一下PC4，在中继链路上用wireshark抓一个数据看看

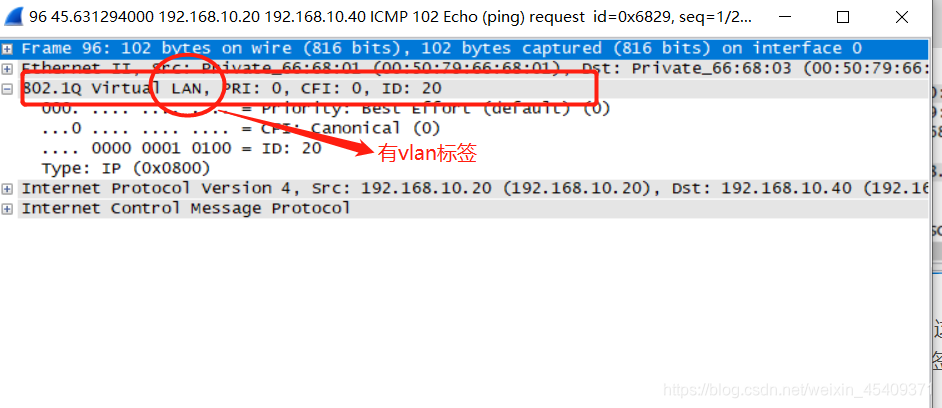

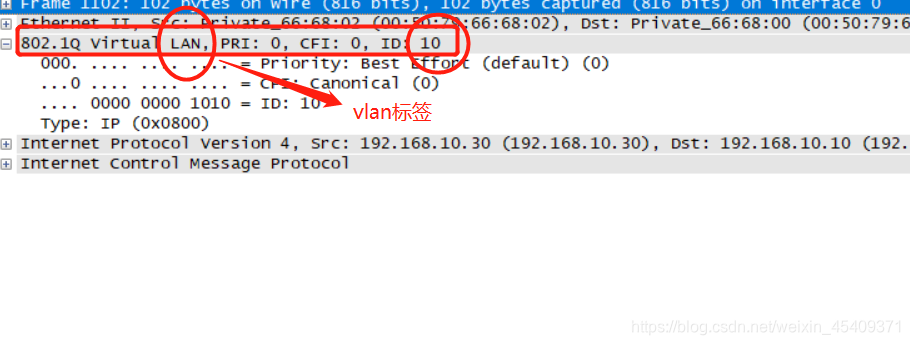

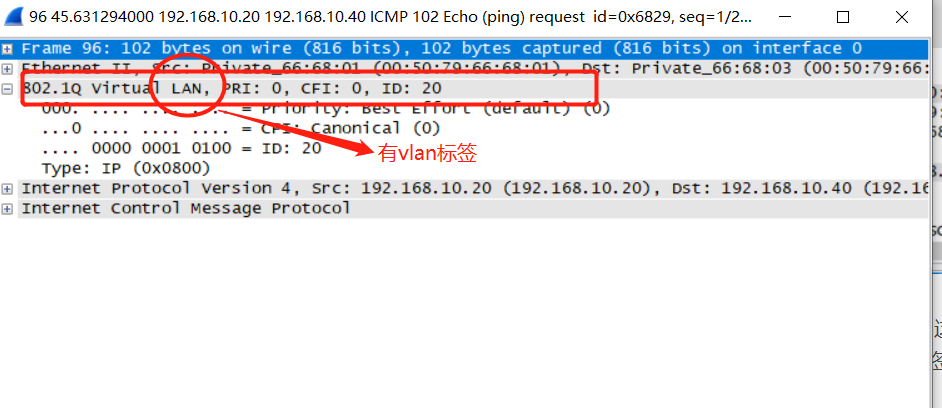

结果发现中继链路上面的数据是有vlan标签的，为了有对比，我们可以在PC1上ping一下PC3，在用wireshark再抓一条对比看看。

结果发现数据也是带有vlan标签的 。

六、实验结论：
通过以上这组实验，我们可以发现，Trunk（中继）链路的作用就是，使同一个vlan能过跨交换机进行通讯，trunk作为公用链路，数据经过trunk的时候会带有“标签”，到达交换机之后又会“脱掉”标签，这样会节约资源，提高效率。
