时钟门控方法

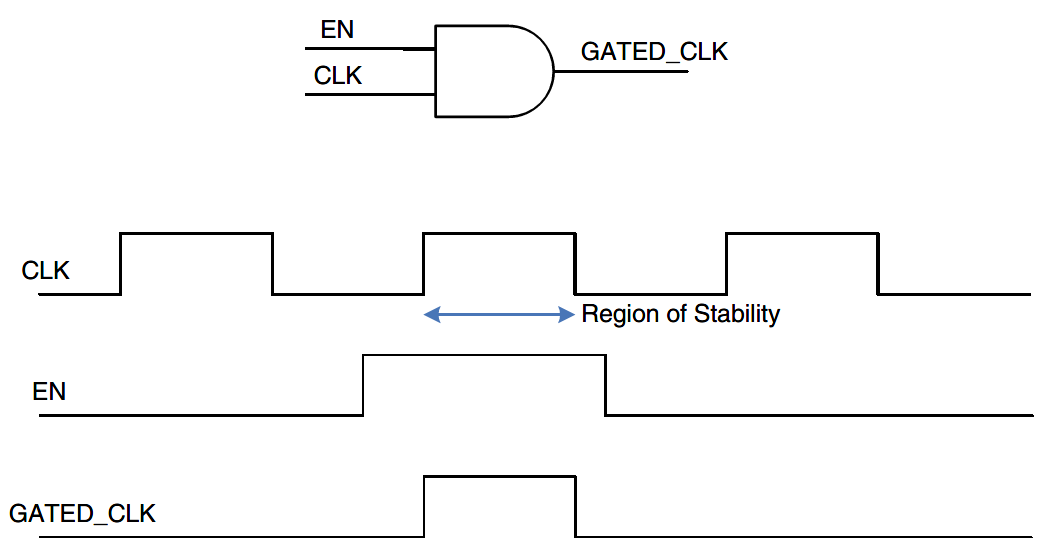

一.不含锁存器的时钟门控电路
不含锁存器的时钟门控结构，使能信号周期的不确定，会使时钟过早的被截断或者产生时钟毛刺，产生多个时钟脉冲。为了产生正确的时钟信号，要求使能信号从时钟上升沿到时钟下降沿保证稳定的常量。

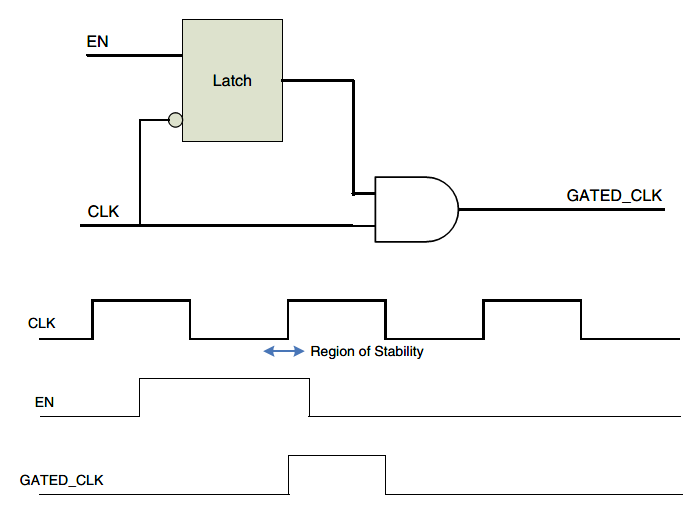

二.含有锁存器的时钟门控电路
含有锁存器的时钟门控电路，借助于锁存器，使得时钟信号在高电平期间保证稳定的值。
锁存器能够在时钟上升沿，捕捉使能信号，并保持完整的使能脉冲，所以使能信号只需要在时钟上升沿附近保持稳定。
大多数ASIC生成商都提供门控时钟单元作为标准单元的一部分。
