电源动态负载响应测试详细步骤
1.引言
瞬态响应是输出电压可能由于负载变化而偏离的量。负载发生变化时，电源不能立即对新条件作出反应，因而存储的能量会变得过多或不足。能量过剩或缺乏能量问题将由输出电容器负责解决。它们要么通过消耗电荷来维持负载从而导致电压降低，要么就会储存多余的能量从而导致电压升高。通过几个交换循环，电源将调整为仅存储负载所需的量而输出电压将恢复标称值。
测量瞬态响应时，输出电压偏离其标称值的量、恢复所需的时间或电压超出规定调节限值的时间都会产生影响。与纹波和噪声（只有负载和输入电压条件限制）不同，瞬态响应具有一些可能影响其测量的其他条件。
这些条件是：1.施加的负载阶跃的转换速率；
2.启动电流和结束电流；
转换速率对瞬态响应有很大影响，因为在电源能够赶上变化的条件之前，负载变化越快，输出偏离的量就越大。
启动和结束电流的电平也会产生影响。电源在轻负载时通常表现不同，并且跨越这些区域的瞬态可能导致电源的反应不同于在同一区域发生瞬态时的反应。启动和结束电流以及转换速率还决定了电流变化的时间，并且应该符合指定的条件。

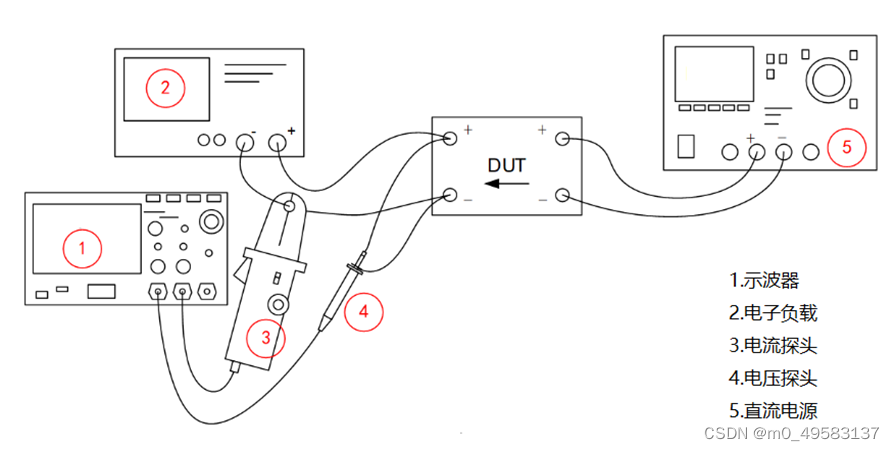

2.测试环境搭建
3.测试步骤
3.1测试条件
动态负载响应测试设置条件：
| 瞬态测试抽载机设置条件 | |
| 负载阶跃 | Imax(10％~90％) |
| Imax(10％~50％) | |
