CXT软件的使用--无线网络优化

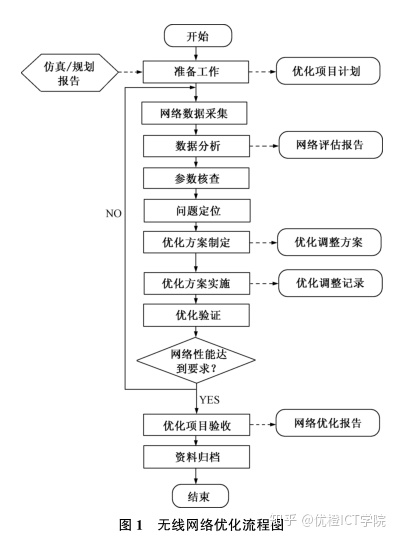

无线通信网络是一个动态的网络，无线网络优化是一项贯穿于整个网络发展全过程的长期工程。在网络建成投入运营以后,由于用户数量增加、业务种类多样化、以及城市建设等引起的电渡传播条件的变化，需要对无线网络持续不断地进行优化,从而使网络始终处于最佳的运行状态。网络优化工作涉及到移动通信网络的无线、交换和传输等各个方面，贯穿于网络规划、工程建设及日常维护等各项工作中、在无线网络优化工作中，需要反复进行网络测试和相关的数据采集，并依此对网络运行质量和性能进行分析，而后制定调整方案并实施。
随着通信技术的不断发展，目前已经开启5G模式。4G改变生活, 5G改变社会。2019年6月6日我国工信部正式向中国移动、中国电信、中国联通、中国广电发放5G商用牌照，标志着我国正式进入5G商用元年。5G提供更高的速率、更多的连接数、更低的时延、更可靠的安全性、更快的移动速率以及更灵活的业务部署能力，5G三大优势特性“高速率、海量连接、低时延”使其成为社会生活及制造业的重要通信与服务基础设施。5G应用前景非常广阔，无人自动驾驶、虚拟增强现实、无线智慧城市等新产业都将借助5G网络得到更大的发展。在未来的5G时代,应用AR/ VR(增强现实1虚拟现实)技术,大家足不出户就可一览大自然的风采;无人自动驾驶技术为交通、物流、运输等行业都带来新的发展机遇;实时高清视频信号在文化教育、远程医疗、娱乐直播等领域都有广泛应用。5G将会融入人们生活的方方面面。5G无线的新的关键技术运用及5G的应用场景，势必带来与3G、4G不同的无线网络优化流程及策略的变革。
1)面临挑战
5G的无线网络优化重点关注日常数据分析、问题定位,提高网络性能。与4G相比,5G的无线网络优化面临更多挑战。新技术、新UseCase(用例)及网络架构演进,带来网络优化的高复杂度、高技能要求，行业门槛变得更高。
上下行解耦等新技术的演进使得网络优化难度呈线性增加。Massive MIMO(大规模分布式天线)与Beam forming(波束赋型)使得Pattern( 模式)组合超10000+RF(射频),优化难度呈线性增加，2D到3D优化人工无法作业。5G使用频谱更高的C-Band

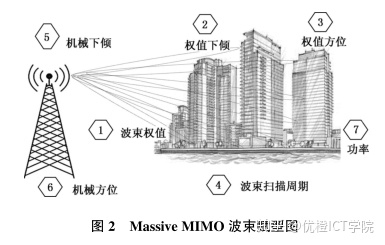

(3400~3800 MHz),上行覆盖/容量受限,面临上下行解耦如何优化难题。Massive MIMO波束赋型相关因素如图2所示。

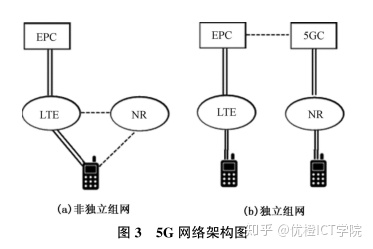

NSA(非独立组网)及E2E(端到端)网络架构演进,4G/5G协同、4G/5G互操作、速率/时延定位范围从CT(通讯技术产业)到ICT(信息与通讯技术产业),网络优化复杂度更高。在现阶段5G部署为NSA,接人的网络节点和流程更多，更易引入影响接人性能的环节。5G组网架构图如图3所示。
2)5G与4G网络优化差异
大带宽、低时延业务要求秒级抽样检测和Gbit/s级故障特征提取，切片式网络要求运维系统高度自治和智能化。5G网络优化和4G网络优化的差异在于:3GPP R15版本主要聚焦eMBB (增强移动宽带)应用场景。5G网络优化相比4G在各方面都增加了复杂度。无线网络覆盖方面,广播信道数字下倾、窄波束,可通过Pattern调整进行覆盖优化，减少上站次数;SSB(同步信号)和CSI(信道状态信息)波束存在差异,并不完全正比,需协同优化。通道与干扰方面,大带宽、符号更短,使5G干扰问题更多,要求分析效率更高。在传输链路上，5G对传输Qos(服务质量)要求更高，更容易出问题(丢包/乱序的影响更严重)。特性优化MassiveMIMO技术方面,5GMas-sive MIMO相较于4G波束组合更多，场景更加复杂。
目录
一、工具
（1）笔记本电脑、数据条、测试卡
（2）测试软件、加密狗
二、操作步骤
1.先打开CXT的软件，需插上加密狗才能打开
2.添加APTX或APT的文件格式，需自己去携带软件去测试（这里不多做介绍）

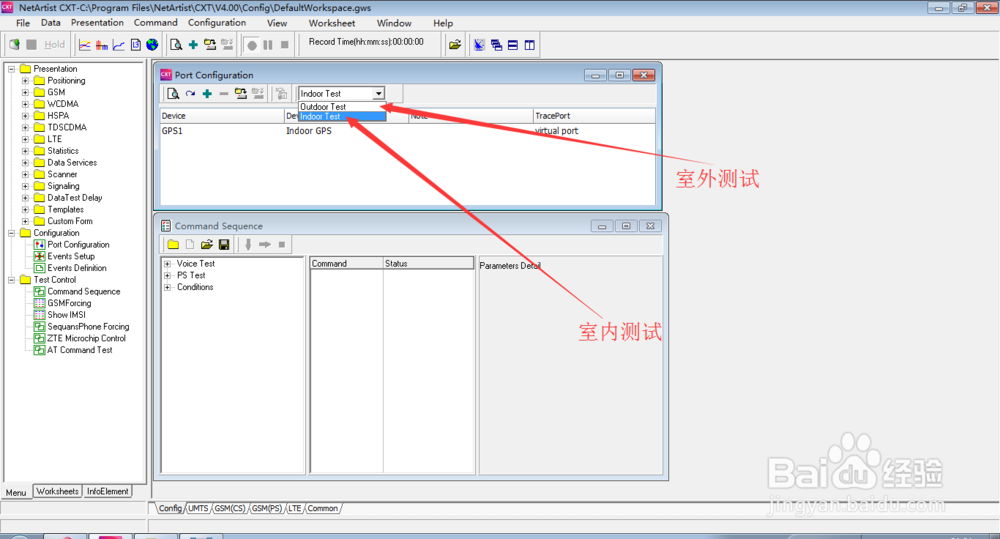

3.添加设备：选择设备端口（我这里用的是中兴的数据条，注意上下端口不能选错）
4.设备添加：完成
5.链接设备：点上方红色圆点，后面保存点否不保存（这会不保存在后面开始测试时可以保存）
9.开始测试：因为这里是室内手动打点测试，打点时不能点的太快，快了会出现不连续的采样点，稍微等待一段时间在打点，这样比较连续，美观。
10.开始测试：正常测试界面
三、注意事项
LTE网络测试中普遍的是华为和中兴的测试软件，今天来介绍一下cxt的使用。
一、工具
（1）笔记本电脑、数据条、测试卡
（2）测试软件、加密狗
二、操作步骤

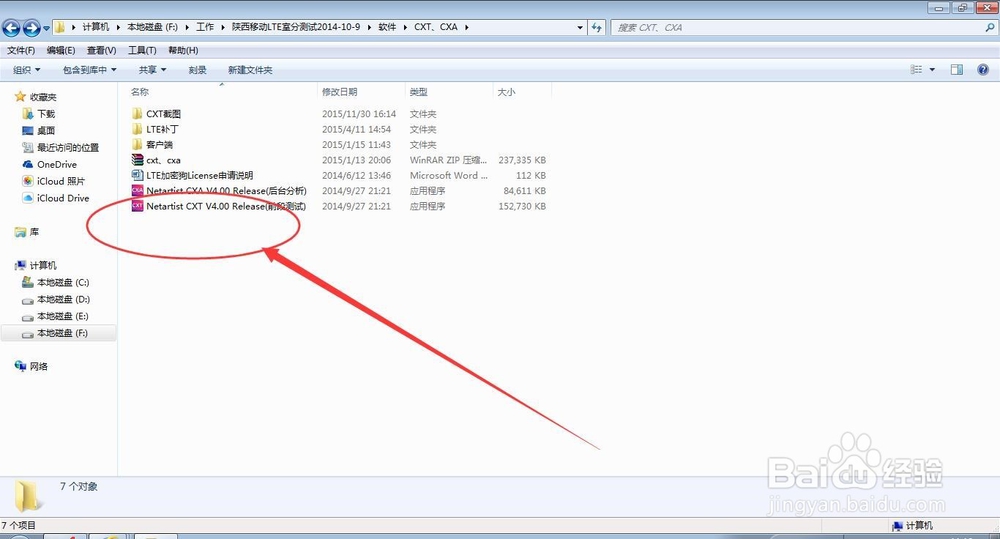

1.先打开CXT的软件，需插上加密狗才能打开
2.添加APTX或APT的文件格式，需自己去携带软件去测试（这里不多做介绍）

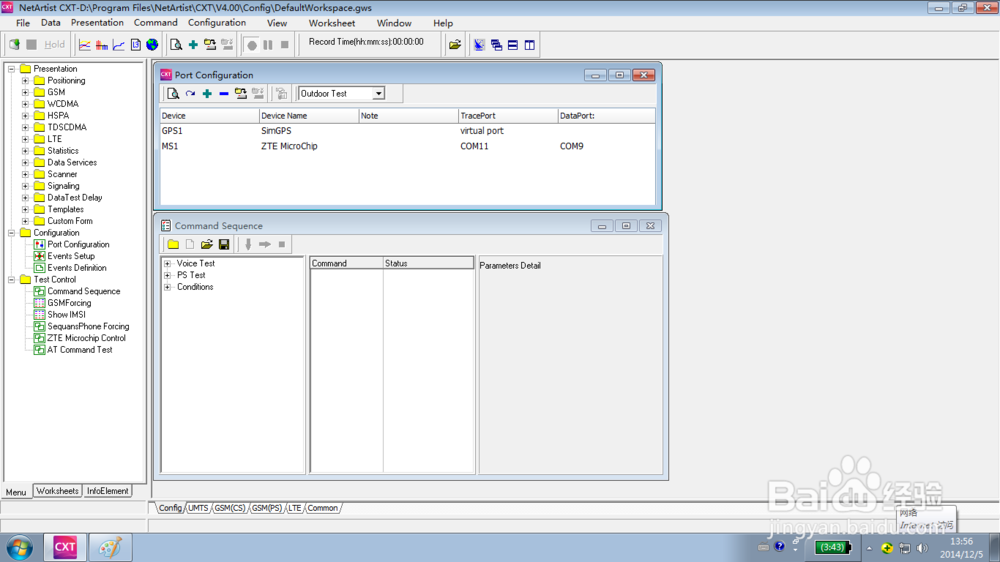

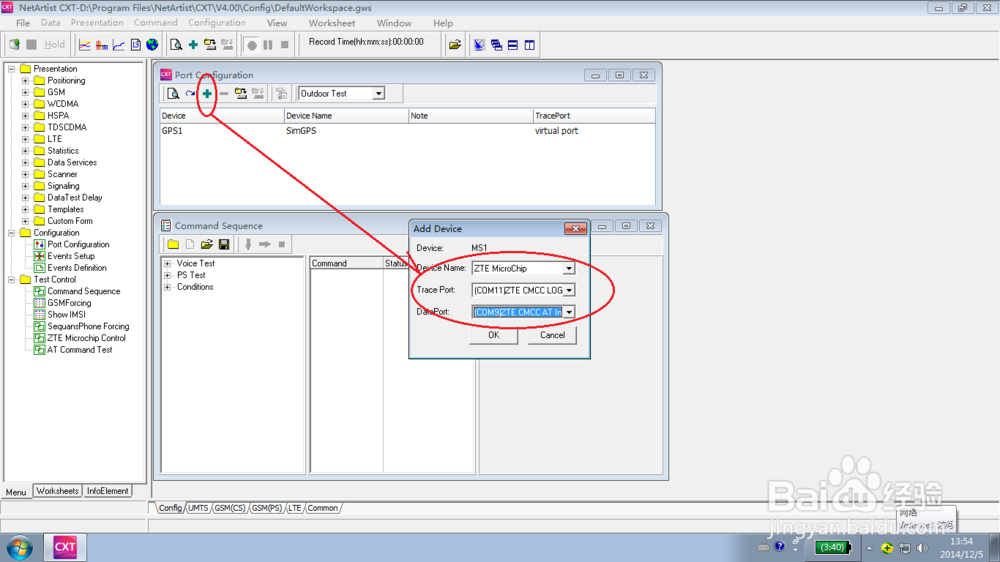

3.添加设备：选择设备端口（我这里用的是中兴的数据条，注意上下端口不能选错）
4.设备添加：完成

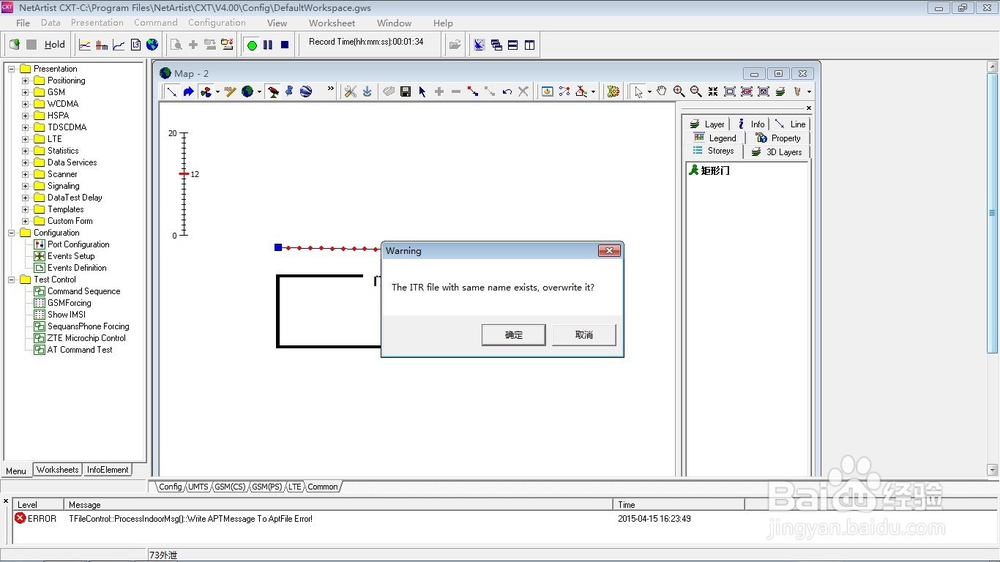

5.链接设备：点上方红色圆点，后面保存点否不保存（这会不保存在后面开始测试时可以保存）

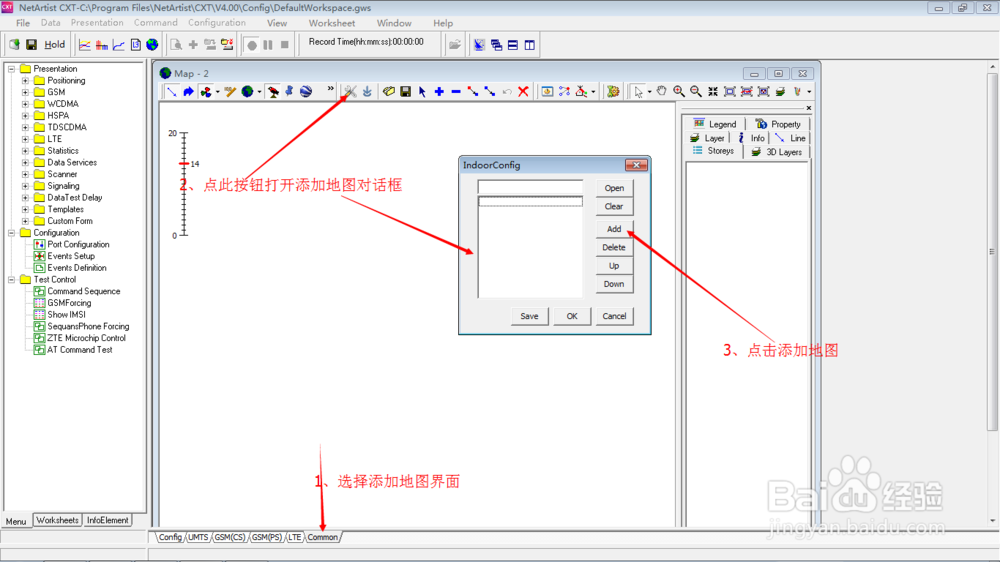

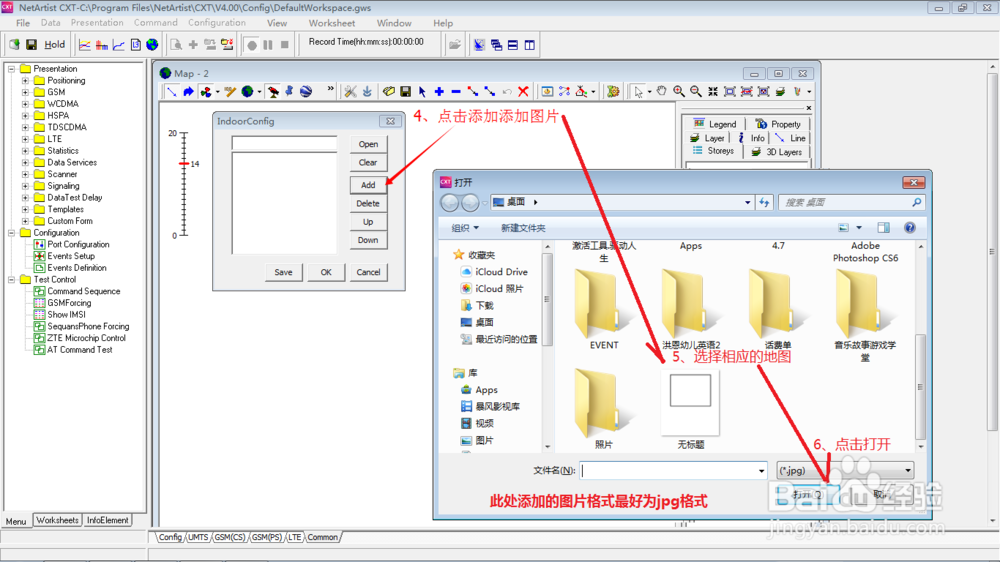

6.添加地图：如图选择添加地图界面，点添加地图按钮，进行添加地图
7.添加地图
8.添加地图

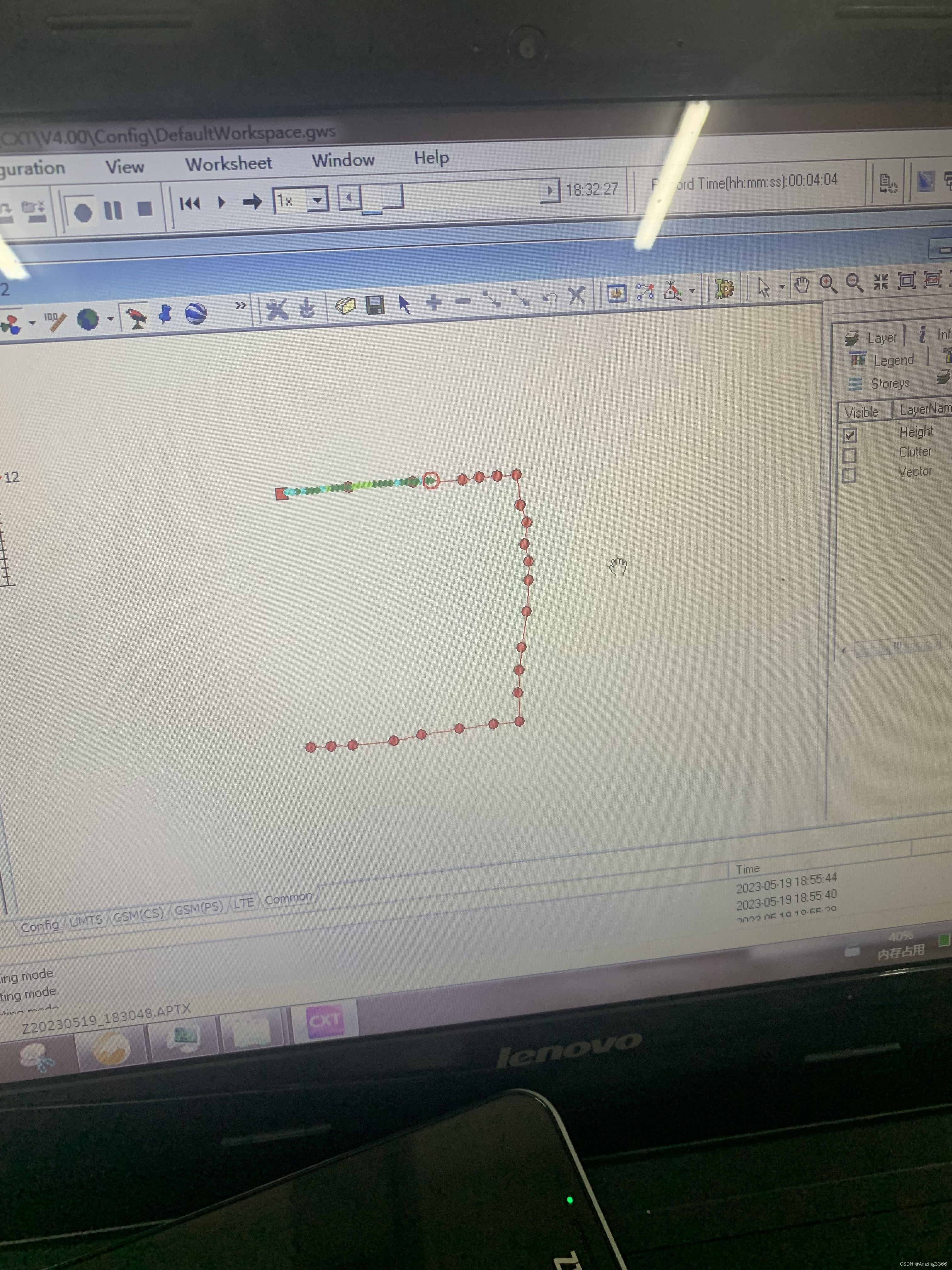

9.开始测试：因为这里是室内手动打点测试，打点时不能点的太快，快了会出现不连续的采样点，稍微等待一段时间在打点，这样比较连续，美观。

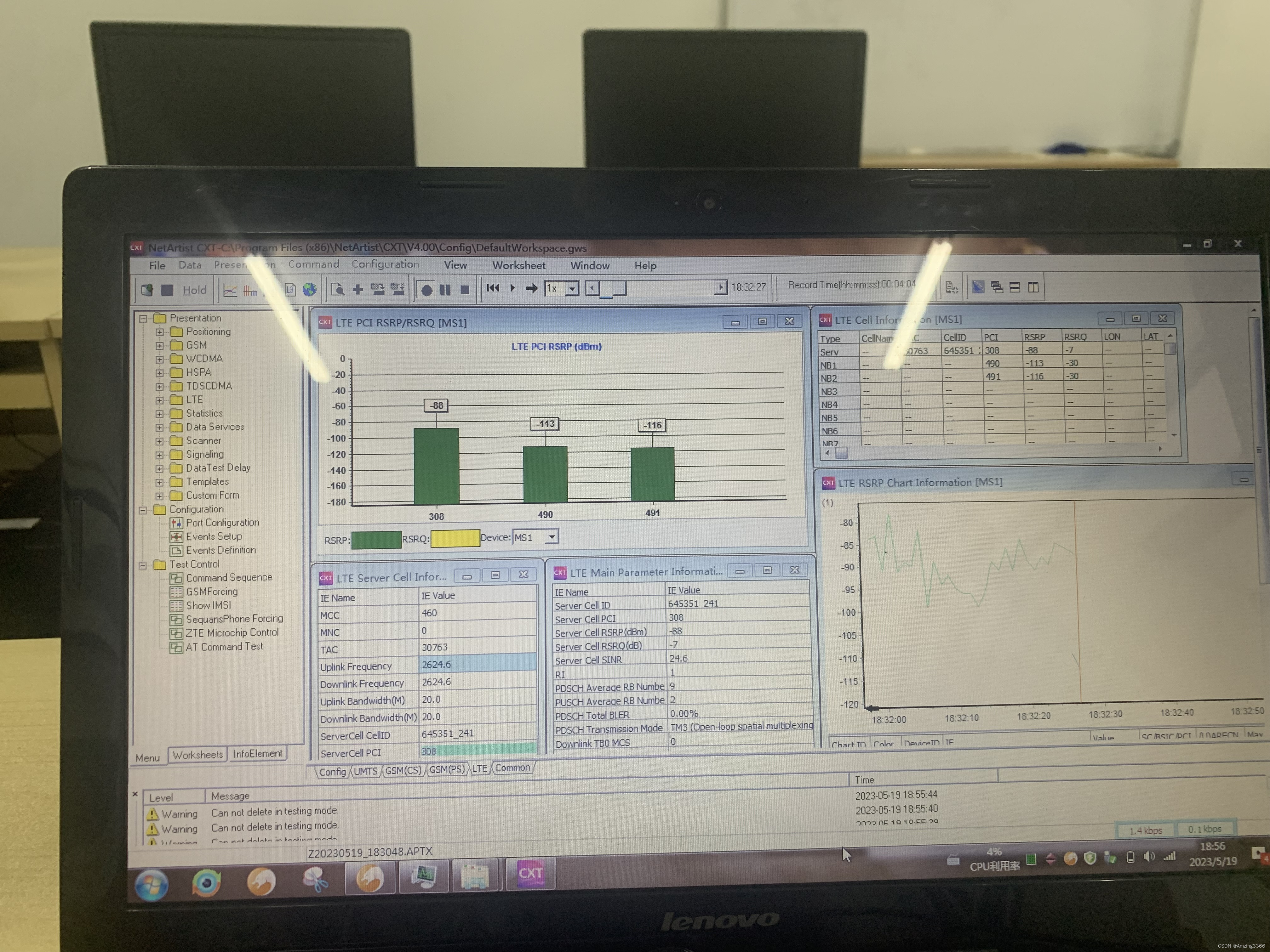

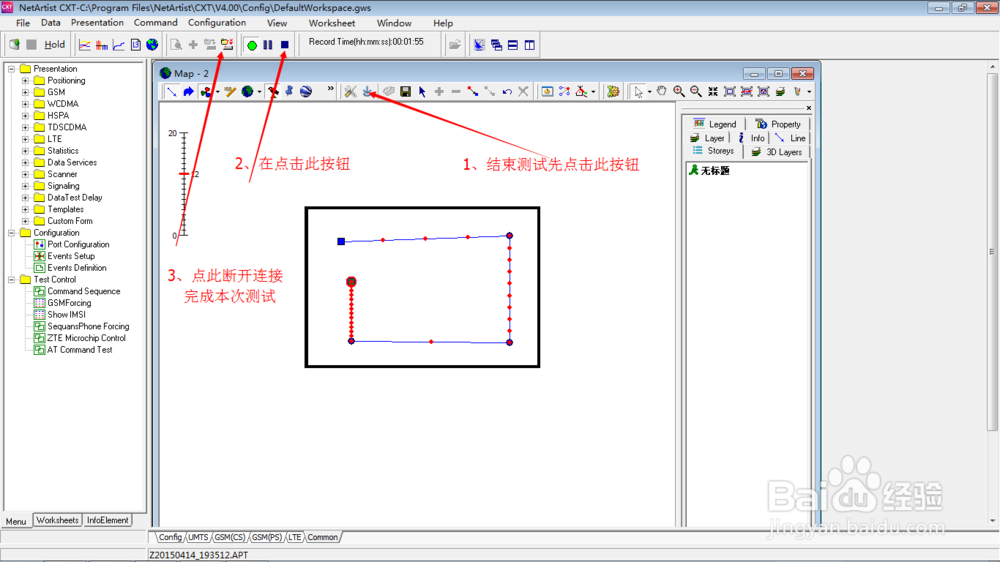

10.开始测试：正常测试界面
三、注意事项
-
手动打点时不能点的太快，快了会出现不连续的采样点
