以前我在做钢箱梁的时候，想用Dynamo批量生成钢箱梁构件，奈何Revit不支持再一个族里存在多个闭合轮廓，不然就无法生成实体。虽然有Dynamo，网上也有各种样得GroupCurve工具，但是都有限制，所以我在想能否有个图层得功能，在族里事先把轮廓分好图层，然后在dynamo按图层给他们分类？于是我想到一直被我忽视得对象样式，通过对象样式来给他分类来实现图层的功能。

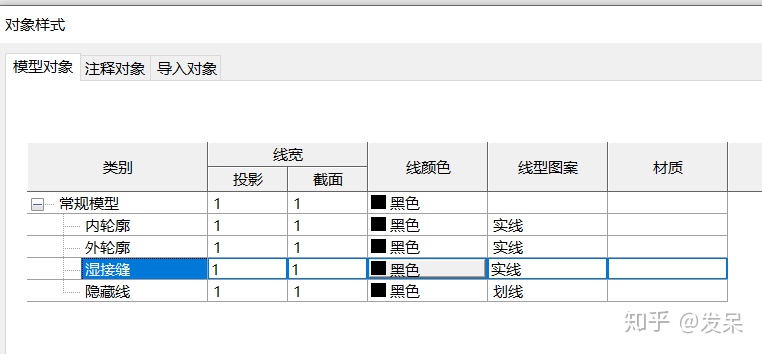

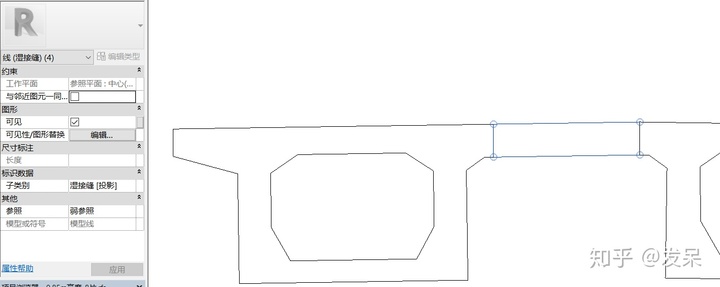

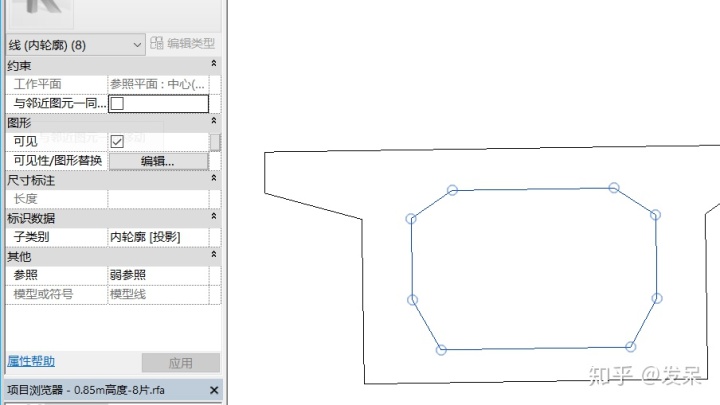

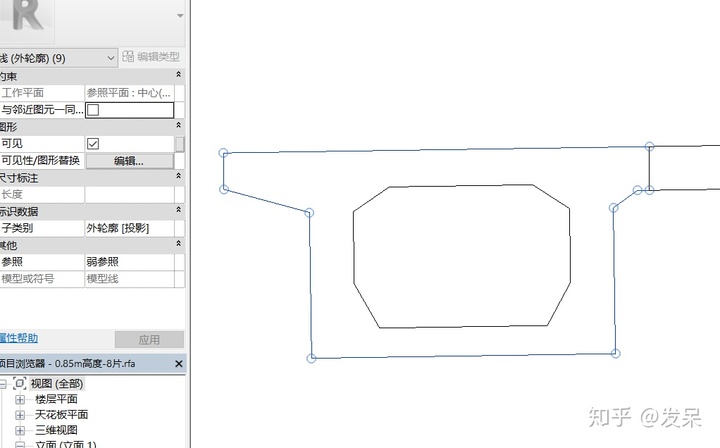

如图，首先新建三个对象样（外轮廓，内轮廓，湿接缝）并赋予给对应的对象。

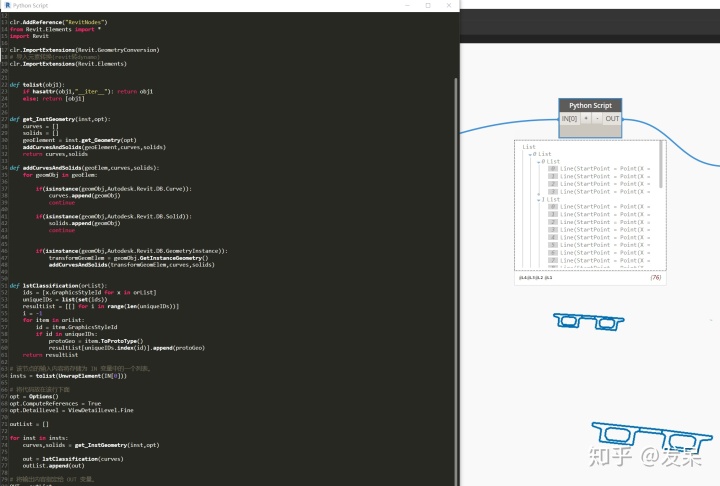

分好类之后，使用dynamo拾取，然后再使用python脚本获得他们的GraphicsStyleId,按ID进行分类，然后输出对应得分组，代码和效果如图：

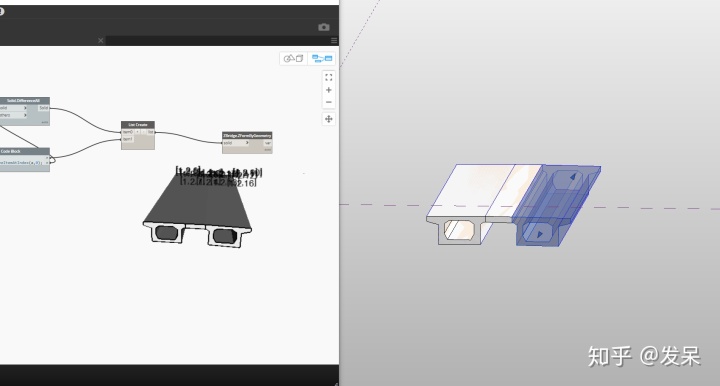

然后对分类线条进行groupcurve操作再分类生成实体就可以了。怎么样，思路是不是很简单？
虽然这种方法很好用，但是还是会有一些些问题。上面分类的方法使用的是GraphicsStyleId,但遇到两个不同的族时，GraphicsStyleId将很有可能不一致，这样就会生成很多个列表，所以正确方法应该是通过对象样式名称来分类，这个大家自己操作一下就行了。
