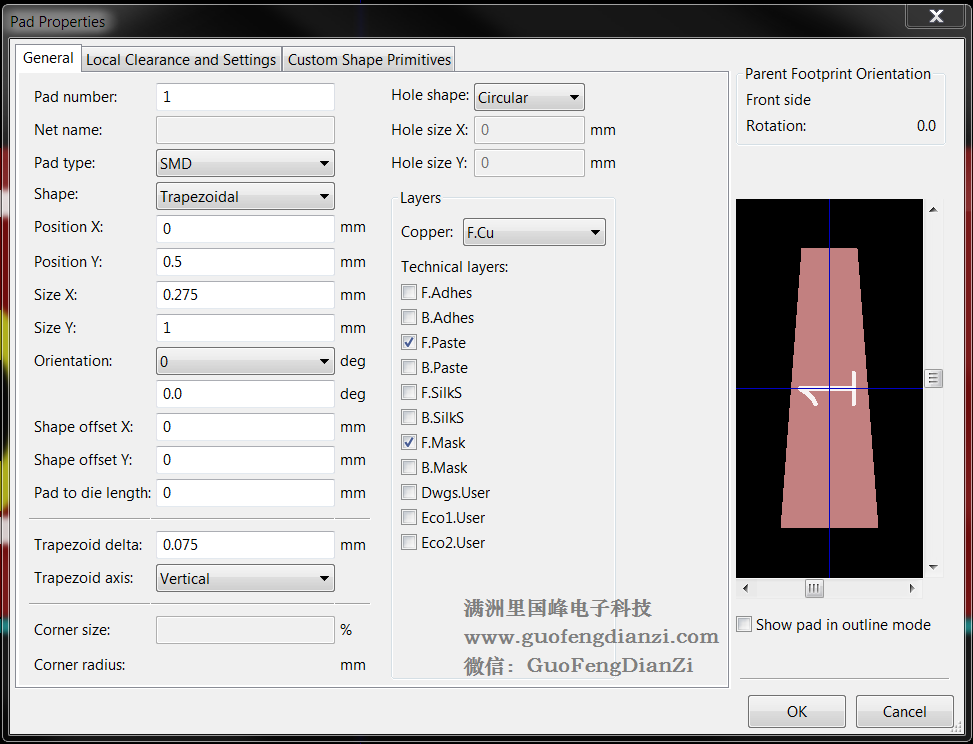

在制作器件封装的时候，有时候希望做梯形焊盘，需要上底的长度是0.2mm，下底的长度是0.35。在Kicad中的设置如图1所示，在Size X中填入梯形中位线的数值，即（0.25+0.35）/2=0.275，然后在Trapezoidal delta中填入上下底和中位线长度的差值，即0.35 - 0.275=0.075即可。
图1
