一、STM32寄存器点亮LED灯

目录

 一：硬件介绍

 二：三步点亮LED灯

 三：新建工程

 四：寄存器程序

1：使能GPIOC的时钟

2、配置GPIOC13端口为输出模式（端口配置寄存器）。

3、配置GPIOC13端口输出低电平（输出数据寄存器）。

 五：下载程序到开发板

 一：硬件介绍

 二：三步点亮LED灯

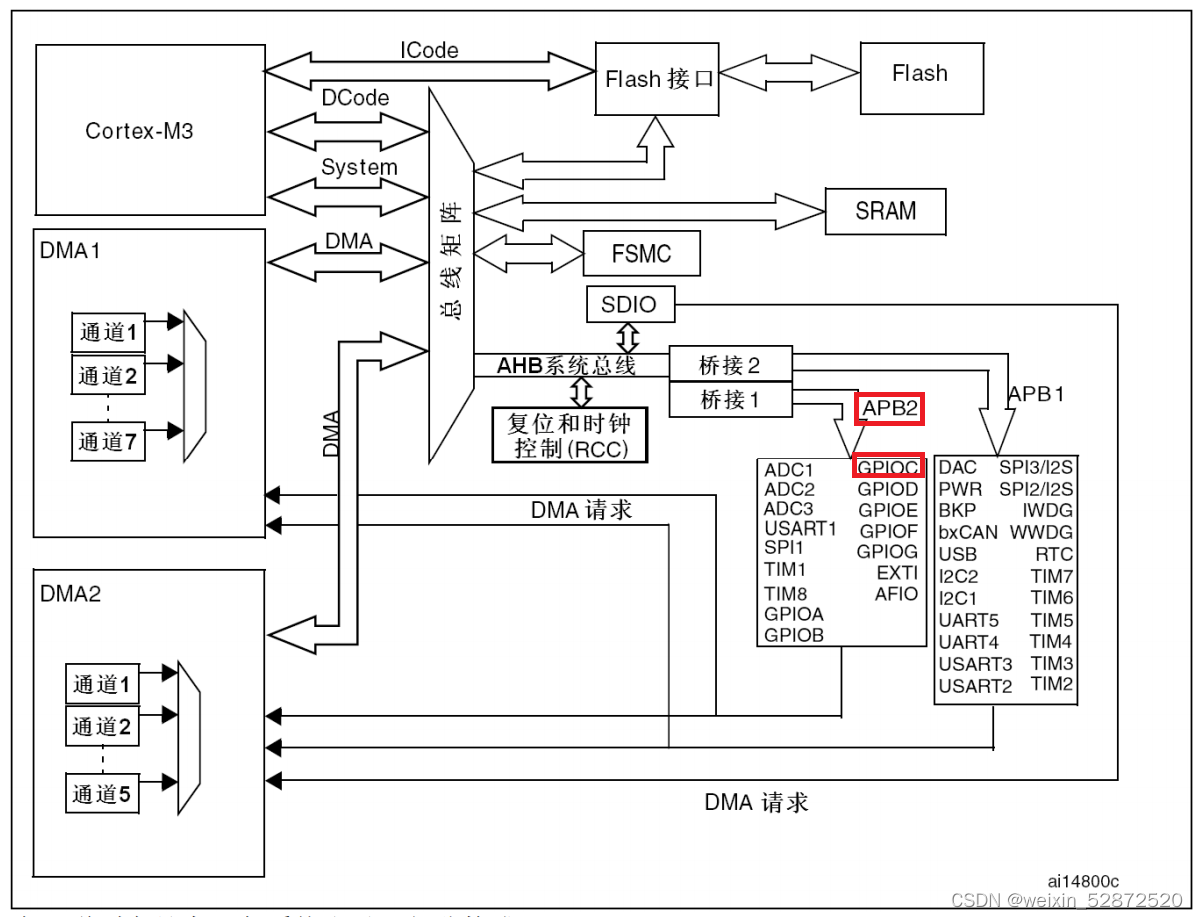

1. 使能APB2上的GPIOC时钟。
2. 配置GPIOC13端口为输出模式（端口配置寄存器）。
3. 配置GPIOC13端口输出低电平（输出数据寄存器）。

 三：新建工程

1. 新建工程，点击 Project ，点击New Vision Project...。
2. 取名 zero-progrom 并保存文件。
3. 选择 stm32f103的芯片包，点击ok.
4. 新建完成，发现缺少main函数。

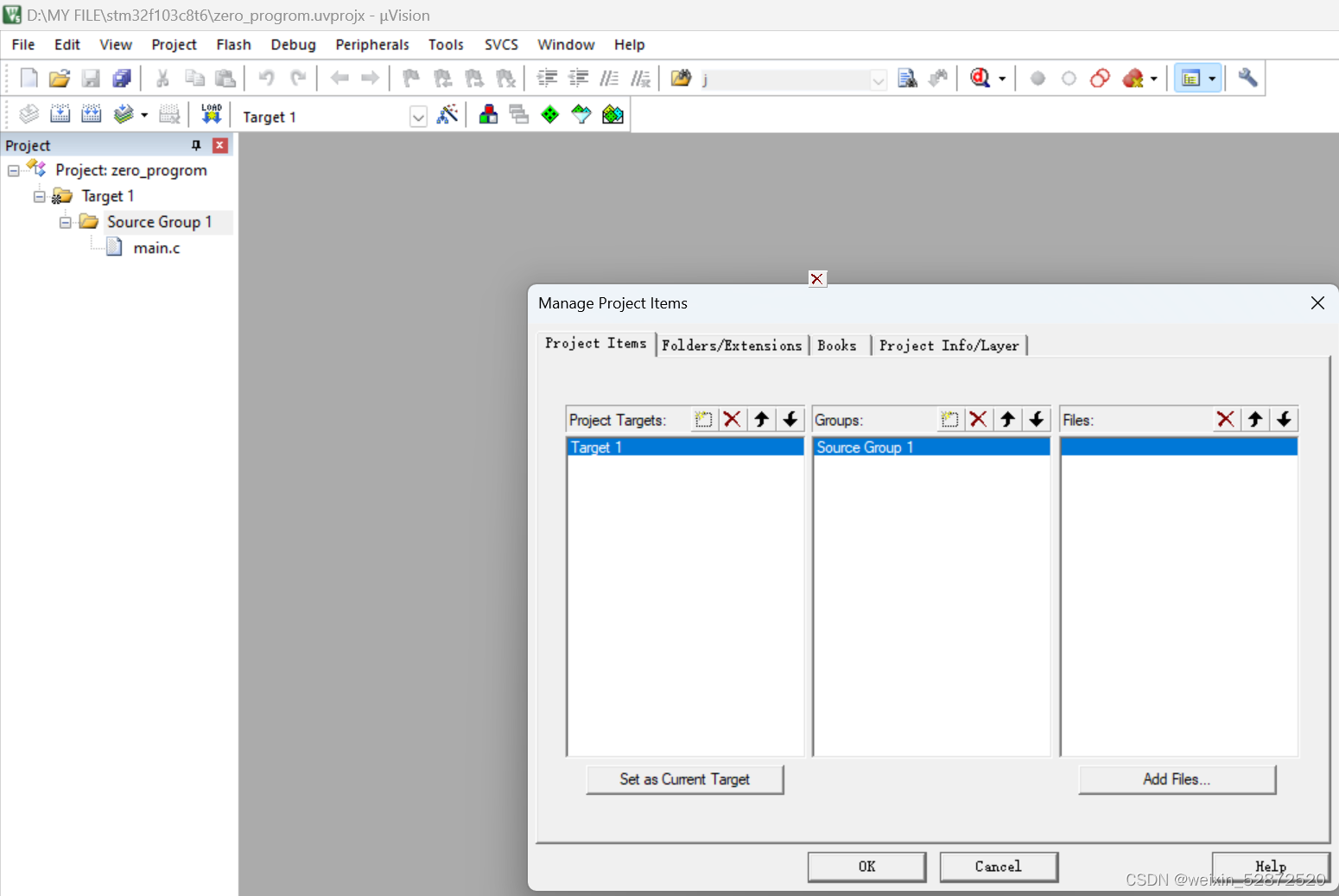

5. 找到项目，添加main函数。

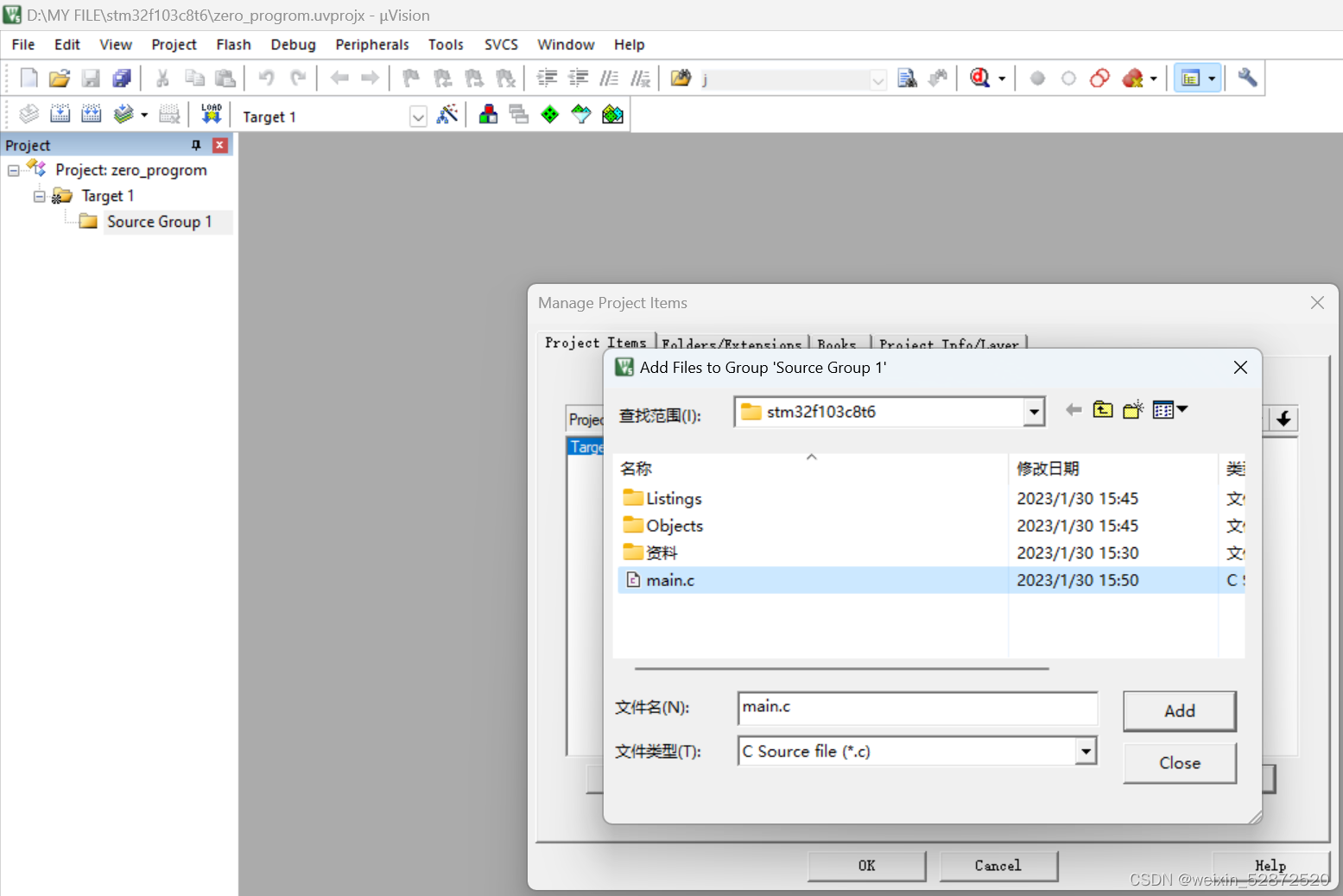

6. keil软件项目中手动添加 main.c 文件。右击Source Group 1---->左击Manage progect items...---->在files中，点击 Add filess 添加刚才创建好的main.c文件
7.  添加F1的启动文件：①项目文件添加、②keil软件添加

 四：寄存器程序

1：使能GPIOC的时钟

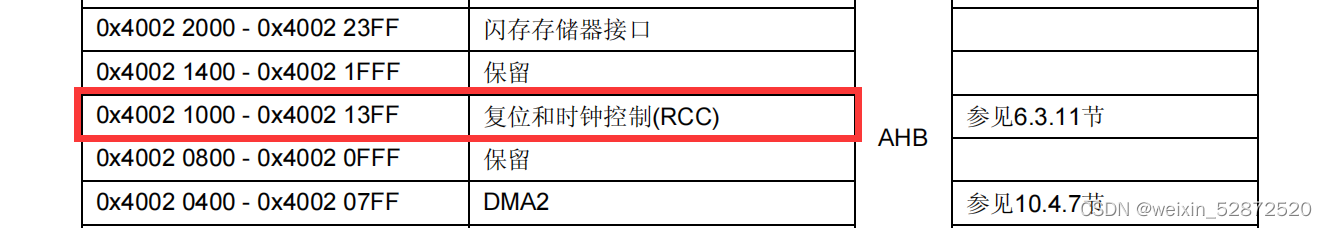

1. 在存储器映像中找到AHB总线复位和时钟控制（RCC）外设的的起始地址  0x40021000

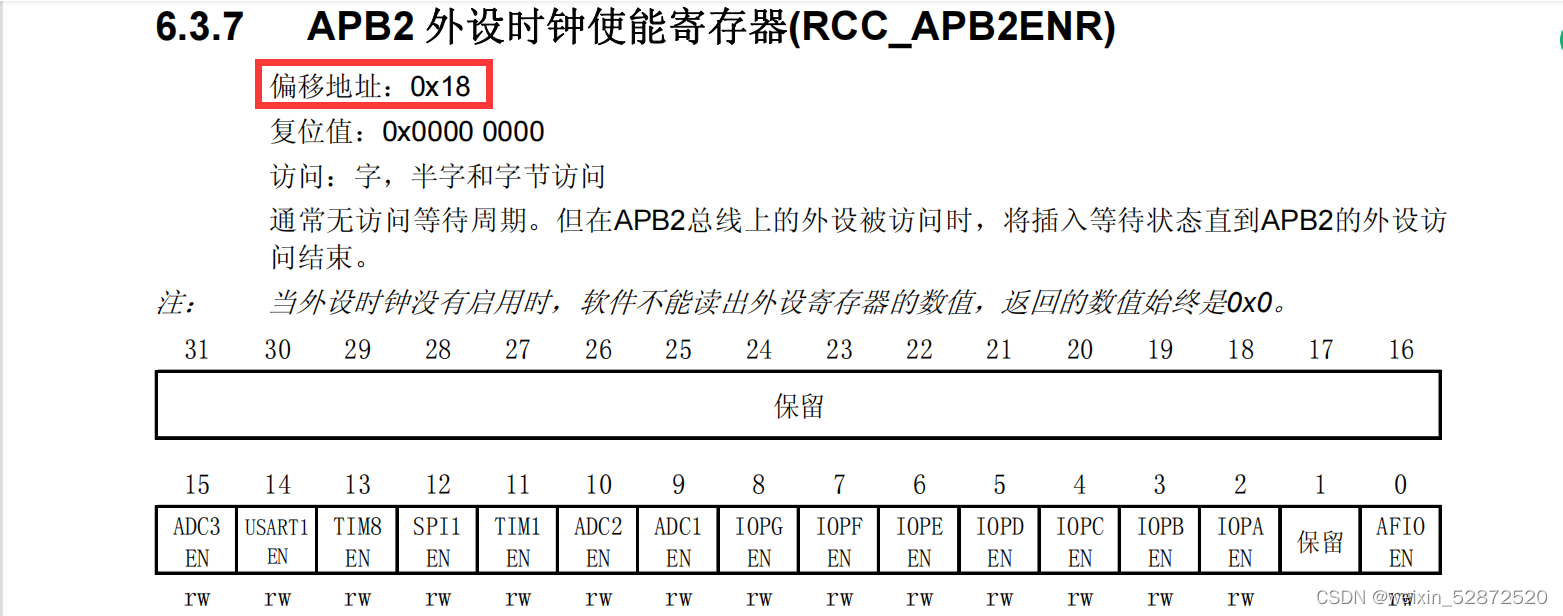

2. 记录APB2外设时钟使能寄存器（RCC_APB2ENR）的偏移地址 0x18。

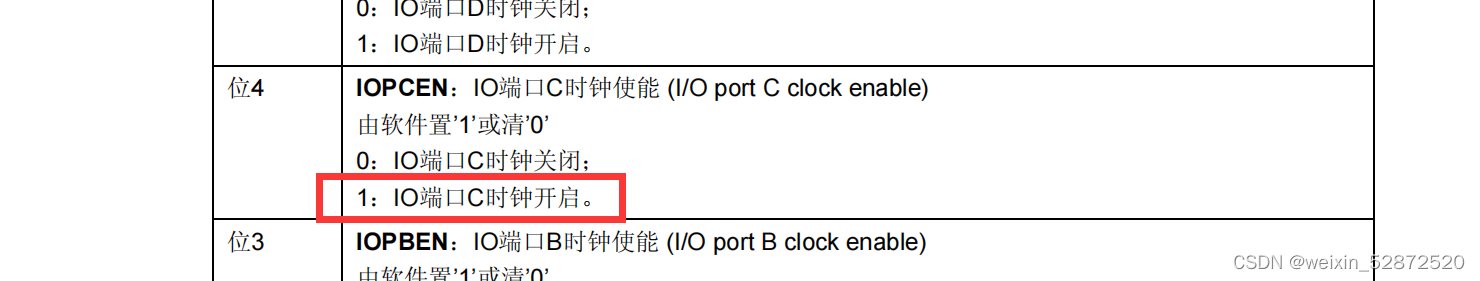

3. 打开端口C的时钟：1为打开。

	//1、使能GPIOC的时钟  0x4002 1000 + 0x18*(unsigned int *)0x40021018 |= 0x01 << 4;// *(unsigned int *)是先将获得到的GPIOC的时钟地址（此时只是16进制数），转化为地址然后解引用操作。//按位或//0x40021018//假设该地址上的内容为//**** ****//0001 0000//按位或，只将该位的值保证改为1，其他位不变；

2、配置GPIOC13端口为输出模式（端口配置寄存器）。

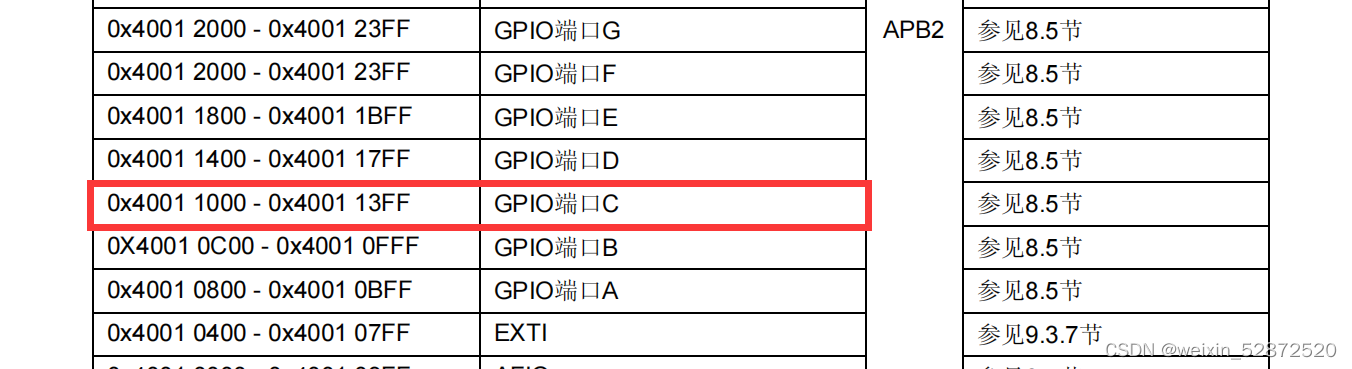

1.  找到GPIOC的起始地址：0x4001 1000

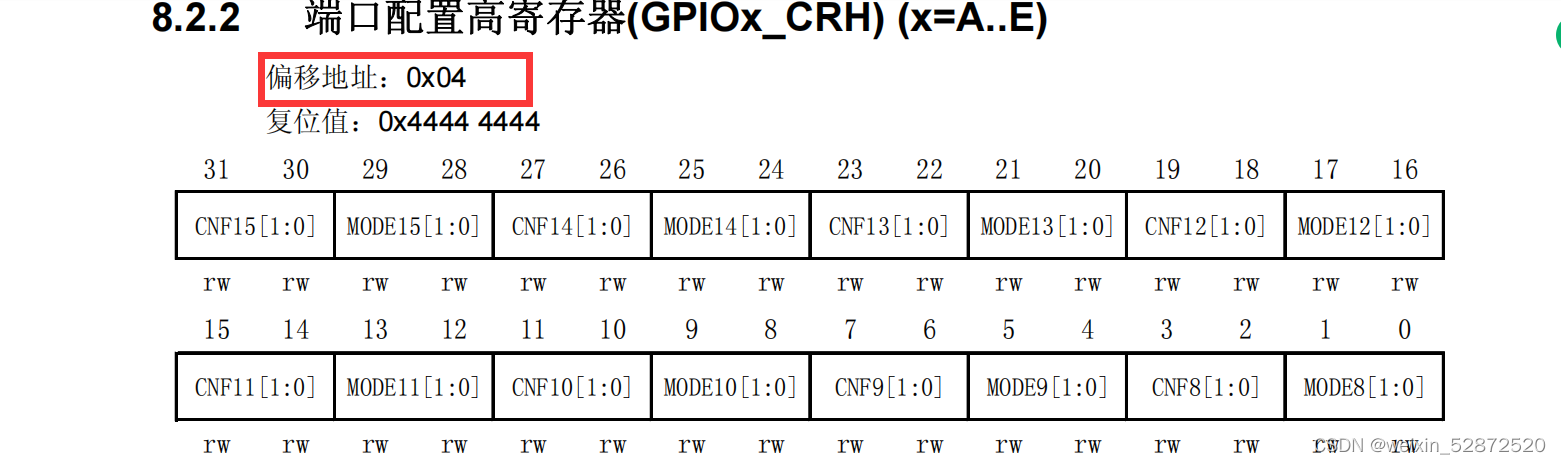

2. C13，13属于高位，找到端口配置高寄存器的偏移地址。0x04

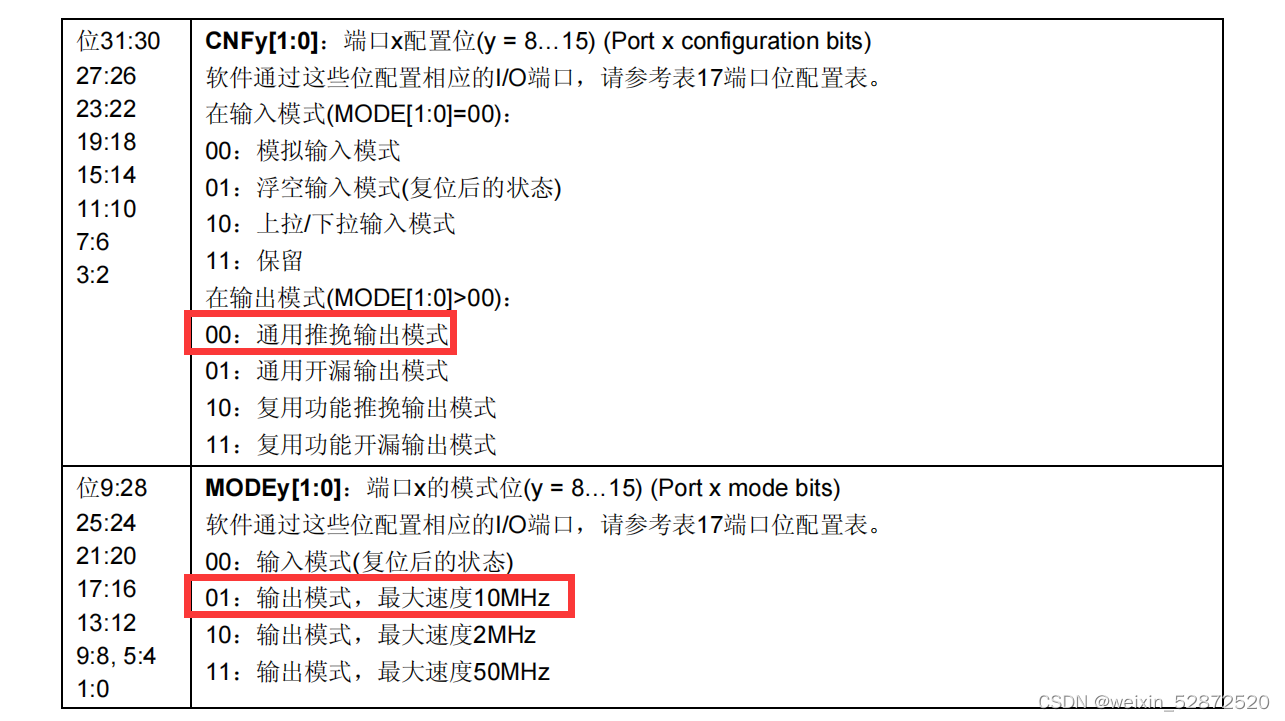

3. 设置为推挽输出模式，速度设置为10MHZ，0x0001

	//2、配置GPIOC13端口为输出模式（端口配置寄存器）。 0x4001 1000 + 0x04*(unsigned int *)0x40011004 |= 0x01 << 20;

3、配置GPIOC13端口输出低电平（输出数据寄存器）。

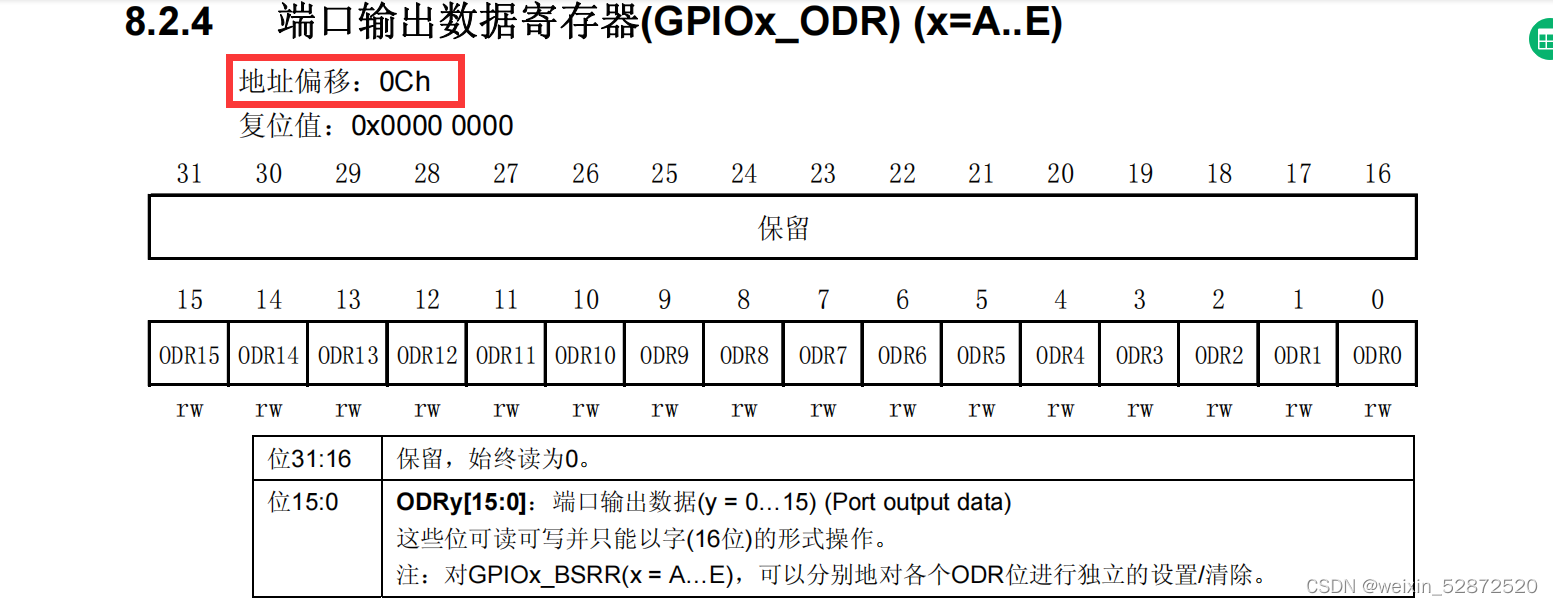

1.  起始地址仍为0x4001 1000，偏移地址为:0ch
2. 要将GPIOC13端口输出低电平，则将位13置零；

	//3、配置GPIOC13端口输出低电平（输出数据寄存器）。 0x4001 1000 + 0ch*(unsigned int *)0x4001100c &= ~(0x01 <<13);//按位与//~(0x01 <<13);//0010 0000 0000 0000//1101 1111 1111 1111//0x4002100c//假设该地址上的内容为//**** **** **** ****//1101 1111 1111 1111//按位与：只将该位的值保证改为0，其他位不变；

 main.c汇总：

void SystemInit()//此函数为适应启动文件，达到不报错的效果
{//do something
}
int main()
{//1、使能GPIOC的时钟。  0x4002 1000 + 0x18*(unsigned int *)0x40021018 |= 0x01 << 4;// *(unsigned int *)是先将获得到的GPIOC的时钟地址（此时只是16进制数），转化为地址然后解引用操作。//按位或//0x40021018//假设该地址上的内容为//**** ****//0001 0000//按位或，只将该位的值保证改为1，其他位不变；//2、配置GPIOC13端口为输出模式（端口配置寄存器）。 0x4001 1000 + 0x04*(unsigned int *)0x40011004 |= 0x01 << 20;//3、配置GPIOC13端口输出低电平（输出数据寄存器）。 0x4001 1000 + 0ch*(unsigned int *)0x4001100c &= ~(0x01 <<13);//按位与//~(0x01 <<13);//0010 0000 0000 0000//1101 1111 1111 1111//0x4002100c//假设该地址上的内容为//**** **** **** ****//1101 1111 1111 1111//按位与：只将该位的值保证改为0，其他位不变；}

 五：下载程序到开发板

1. 点击魔法棒---->output---->勾选Creat  HEX file,用于生成下载文件。
2. 将boot0置1，也就是将被boot0置为3.3v
3. 安装串口驱动，CH340。
4. 此时，使用的是串口下载，确保串口1的PA9和PA10两根线连接好。
5. 选择FlyMcu
6. 点击开始编程，就可以下载了。
7. 下载后重新将boot0置零，之后插电复位，LED就点亮了。
