基于STM32 创建USART串口通讯程序程序：串口输出 Hello windows
文章目录
- 一、USART介绍
- 二、以寄存器方式编写程序
- 1.keil创建项目
- （1）新建工程
- （2）编写代码
- 2.程序烧录
- 3.硬件连接
- 4.串口调试
- 5.运行效果
- 5.keil仿真观察串口输出波形
- 三、使用HAL库编写hello windows!
- 1.新建项目
- 2.编写main.c代码
- 3.程序烧录
- 4.串口调试
- 5.运行效果
- 6.观察波形
- 五、总结
- 六、参考资料
一、USART介绍
通用同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是一个串行通信设备，可以灵活地与外部设备进行全双工数据交换。有别于 USART 还有一个UART(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用的串口通信基本都是 UART。
串行通信一般是以帧格式传输数据，即是一帧一帧的传输，每帧包含有起始信号、数据信息、停止信息，可能还有校验信息。USART 就是对这些传输参数有具体规定，当然也不是只有唯一一个参数值，很多参数值都可以自定义设置，只是增强它的兼容性。
二、以寄存器方式编写程序
1.keil创建项目

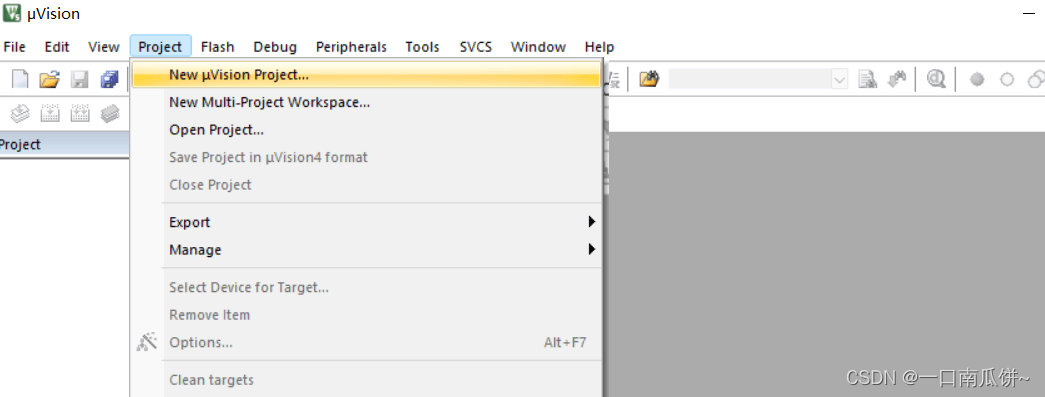

（1）新建工程

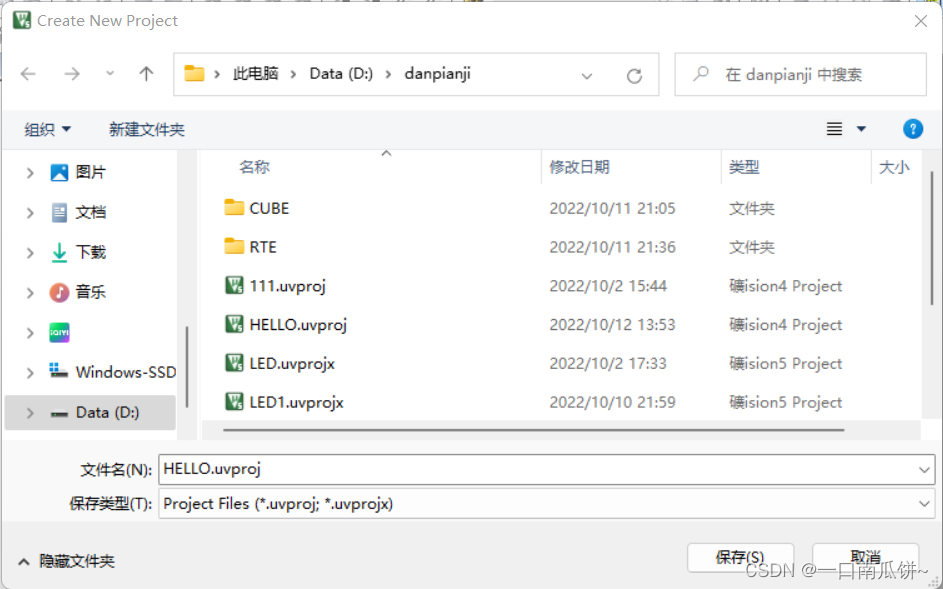

设置名称及路径

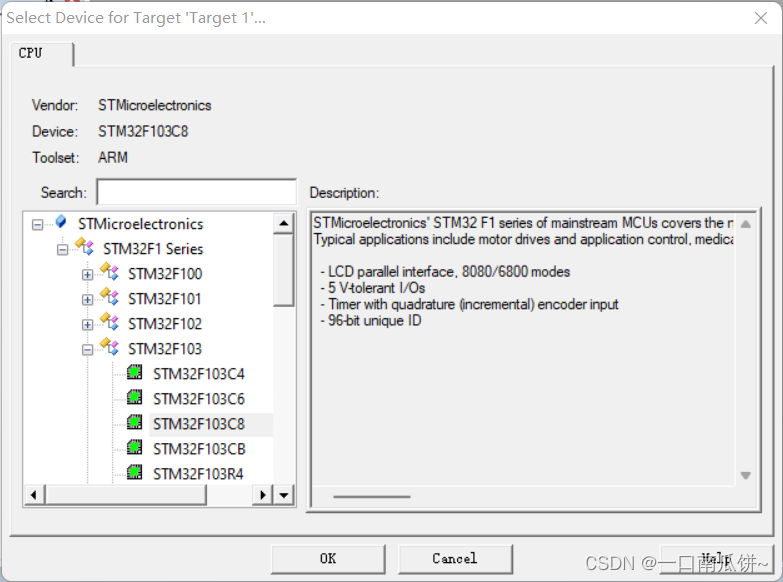

选择STM32F103C8

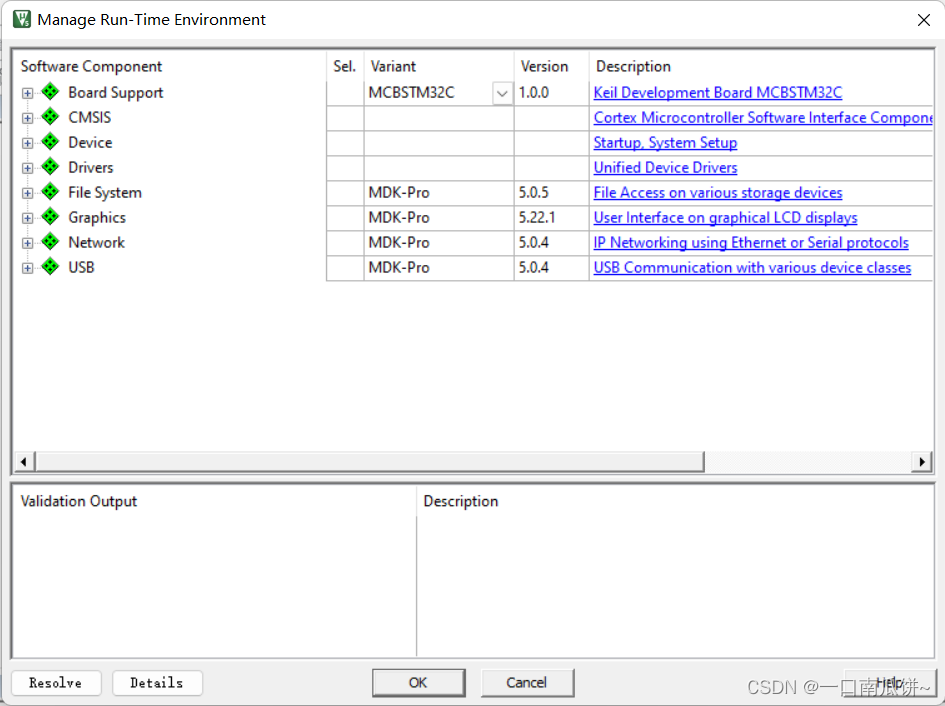

不勾选，直接【ok】
（2）编写代码

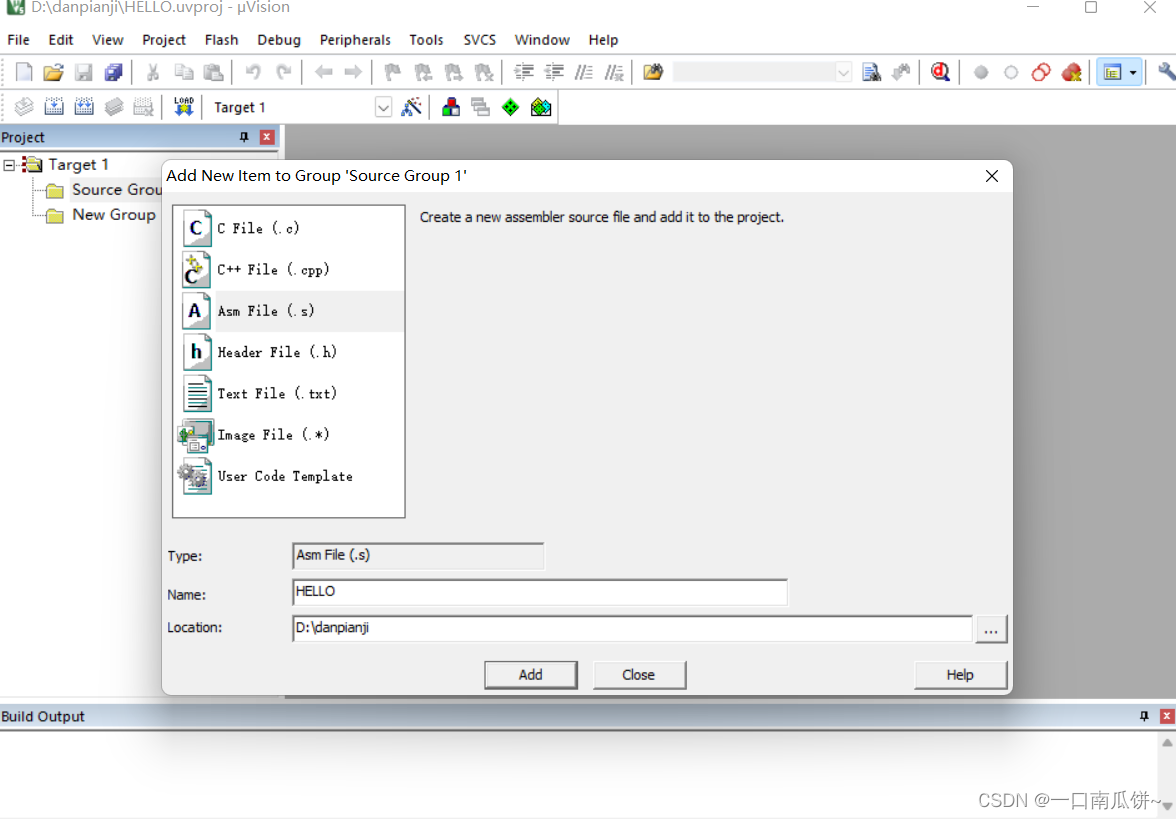

添加一个汇编文件

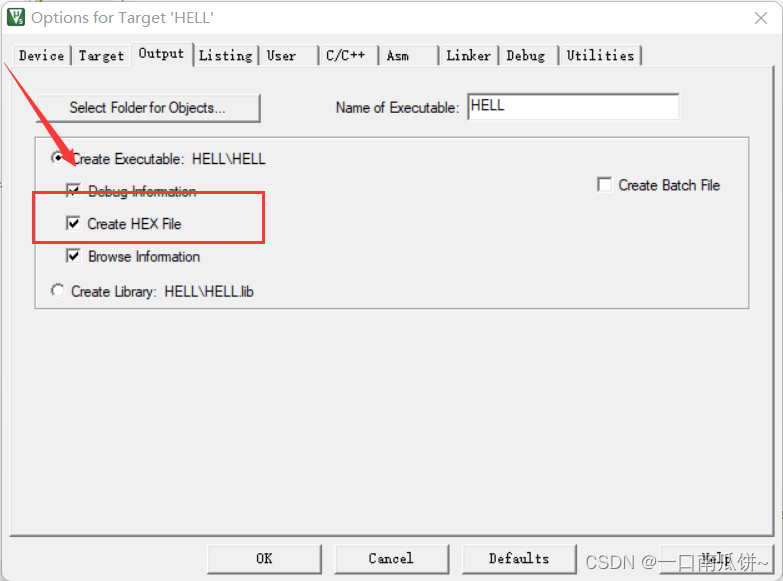

选择输出【Creat Hex File】
写入以下代码
;RCC寄存器地址映像
RCC_BASE EQU 0x40021000
RCC_CR EQU (RCC_BASE + 0x00)
RCC_CFGR EQU (RCC_BASE + 0x04)
RCC_CIR EQU (RCC_BASE + 0x08)
RCC_APB2RSTR EQU (RCC_BASE + 0x0C)
RCC_APB1RSTR EQU (RCC_BASE + 0x10)
RCC_AHBENR EQU (RCC_BASE + 0x14)
RCC_APB2ENR EQU (RCC_BASE + 0x18)
RCC_APB1ENR EQU (RCC_BASE + 0x1C)
RCC_BDCR EQU (RCC_BASE + 0x20)
RCC_CSR EQU (RCC_BASE + 0x24) ;AFIO寄存器地址映像
AFIO_BASE EQU 0x40010000
AFIO_EVCR EQU (AFIO_BASE + 0x00)
AFIO_MAPR EQU (AFIO_BASE + 0x04)
AFIO_EXTICR1 EQU (AFIO_BASE + 0x08)
AFIO_EXTICR2 EQU (AFIO_BASE + 0x0C)
AFIO_EXTICR3 EQU (AFIO_BASE + 0x10)
AFIO_EXTICR4 EQU (AFIO_BASE + 0x14) ;GPIOA寄存器地址映像
GPIOA_BASE EQU 0x40010800
GPIOA_CRL EQU (GPIOA_BASE + 0x00)
GPIOA_CRH EQU (GPIOA_BASE + 0x04)
GPIOA_IDR EQU (GPIOA_BASE + 0x08)
GPIOA_ODR EQU (GPIOA_BASE + 0x0C)
GPIOA_BSRR EQU (GPIOA_BASE + 0x10)
GPIOA_BRR EQU (GPIOA_BASE + 0x14)
GPIOA_LCKR EQU (GPIOA_BASE + 0x18) ;GPIO C口控制
GPIOC_BASE EQU 0x40011000
GPIOC_CRL EQU (GPIOC_BASE + 0x00)
GPIOC_CRH EQU (GPIOC_BASE + 0x04)
GPIOC_IDR EQU (GPIOC_BASE + 0x08)
GPIOC_ODR EQU (GPIOC_BASE + 0x0C)
GPIOC_BSRR EQU (GPIOC_BASE + 0x10)
GPIOC_BRR EQU (GPIOC_BASE + 0x14)
GPIOC_LCKR EQU (GPIOC_BASE + 0x18) ;串口1控制
USART1_BASE EQU 0x40013800
USART1_SR EQU (USART1_BASE + 0x00)
USART1_DR EQU (USART1_BASE + 0x04)
USART1_BRR EQU (USART1_BASE + 0x08)
USART1_CR1 EQU (USART1_BASE + 0x0c)
USART1_CR2 EQU (USART1_BASE + 0x10)
USART1_CR3 EQU (USART1_BASE + 0x14)
USART1_GTPR EQU (USART1_BASE + 0x18) ;NVIC寄存器地址
NVIC_BASE EQU 0xE000E000
NVIC_SETEN EQU (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI EQU (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL EQU (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR EQU (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0 EQU 0xE000E100
SETENA1 EQU 0xE000E104 ;SysTick寄存器地址
SysTick_BASE EQU 0xE000E010
SYSTICKCSR EQU (SysTick_BASE + 0x00)
SYSTICKRVR EQU (SysTick_BASE + 0x04) ;FLASH缓冲寄存器地址映像
FLASH_ACR EQU 0x40022000 ;SCB_BASE EQU (SCS_BASE + 0x0D00) MSP_TOP EQU 0x20005000
;主堆栈起始值
PSP_TOP EQU 0x20004E00
;进程堆栈起始值 BitAlias_BASE EQU 0x22000000
;位带别名区起始地址
Flag1 EQU 0x20000200
b_flas EQU (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s EQU (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI EQU 0x20000204
DlyJ EQU 0x20000208
DlyK EQU 0x2000020C
SysTim EQU 0x20000210 ;常数定义
Bit0 EQU 0x00000001
Bit1 EQU 0x00000002
Bit2 EQU 0x00000004
Bit3 EQU 0x00000008
Bit4 EQU 0x00000010
Bit5 EQU 0x00000020
Bit6 EQU 0x00000040
Bit7 EQU 0x00000080
Bit8 EQU 0x00000100
Bit9 EQU 0x00000200
Bit10 EQU 0x00000400
Bit11 EQU 0x00000800
Bit12 EQU 0x00001000
Bit13 EQU 0x00002000
Bit14 EQU 0x00004000
Bit15 EQU 0x00008000
Bit16 EQU 0x00010000
Bit17 EQU 0x00020000
Bit18 EQU 0x00040000
Bit19 EQU 0x00080000
Bit20 EQU 0x00100000
Bit21 EQU 0x00200000
Bit22 EQU 0x00400000
Bit23 EQU 0x00800000
Bit24 EQU 0x01000000
Bit25 EQU 0x02000000
Bit26 EQU 0x04000000
Bit27 EQU 0x08000000
Bit28 EQU 0x10000000
Bit29 EQU 0x20000000
Bit30 EQU 0x40000000
Bit31 EQU 0x80000000 ;向量表 AREA RESET, DATA, READONLY DCD MSP_TOP ;初始化主堆栈 DCD Start ;复位向量 DCD NMI_Handler ;NMI Handler DCD HardFault_Handler ;Hard Fault Handler DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD 0 DCD SysTick_Handler ;SysTick Handler SPACE 20 ;预留空间20字节 ;代码段 AREA |.text|, CODE, READONLY ;主程序开始 ENTRY ;指示程序从这里开始执行
Start ;时钟系统设置 ldr r0, =RCC_CR ldr r1, [r0] orr r1, #Bit16 str r1, [r0] ;开启外部晶振使能 ;启动外部8M晶振 ClkOk ldr r1, [r0] ands r1, #Bit17 beq ClkOk ;等待外部晶振就绪 ldr r1,[r0] orr r1,#Bit17 str r1,[r0] ;FLASH缓冲器 ldr r0, =FLASH_ACR mov r1, #0x00000032 str r1, [r0] ;设置PLL锁相环倍率为7,HSE输入不分频 ldr r0, =RCC_CFGR ldr r1, [r0] orr r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14) orr r1, #Bit10 str r1, [r0] ;启动PLL锁相环 ldr r0, =RCC_CR ldr r1, [r0] orr r1, #Bit24 str r1, [r0]
PllOk ldr r1, [r0] ands r1, #Bit25 beq PllOk ;选择PLL时钟作为系统时钟 ldr r0, =RCC_CFGR ldr r1, [r0] orr r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14) orr r1, #Bit10 orr r1, #Bit1 str r1, [r0] ;其它RCC相关设置 ldr r0, =RCC_APB2ENR mov r1, #(Bit14 :OR: Bit4 :OR: Bit2) str r1, [r0] ;IO端口设置 ldr r0, =GPIOC_CRL ldr r1, [r0] orr r1, #(Bit28 :OR: Bit29) ;PC.7输出模式,最大速度50MHz and r1, #(~Bit30 & ~Bit31) ;PC.7通用推挽输出模式 str r1, [r0] ;PA9串口0发射脚 ldr r0, =GPIOA_CRH ldr r1, [r0] orr r1, #(Bit4 :OR: Bit5) ;PA.9输出模式,最大速度50MHz orr r1, #Bit7 and r1, #~Bit6 ;10：复用功能推挽输出模式 str r1, [r0] ldr r0, =USART1_BRR mov r1, #0x271 str r1, [r0] ;配置波特率-> 115200 ldr r0, =USART1_CR1 mov r1, #0x200c str r1, [r0] ;USART模块总使能 发送与接收使能 ;71 02 00 00 2c 20 00 00 ;AFIO 参数设置 ;Systick 参数设置 ldr r0, =SYSTICKRVR ;Systick装初值 mov r1, #9000 str r1, [r0] ldr r0, =SYSTICKCSR ;设定,启动Systick mov r1, #0x03 str r1, [r0] ;NVIC ;ldr r0, =SETENA0 ;mov r1, 0x00800000 ;str r1, [r0] ;ldr r0, =SETENA1 ;mov r1, #0x00000100 ;str r1, [r0] ;切换成用户级线程序模式 ldr r0, =PSP_TOP ;初始化线程堆栈 msr psp, r0 mov r0, #3 msr control, r0 ;初始化SRAM寄存器 mov r1, #0 ldr r0, =Flag1 str r1, [r0] ldr r0, =DlyI str r1, [r0] ldr r0, =DlyJ str r1, [r0] ldr r0, =DlyK str r1, [r0] ldr r0, =SysTim str r1, [r0] ;主循环
main ldr r0, =Flag1 ldr r1, [r0] tst r1, #Bit1 ;SysTick产生0.5s,置位bit 1 beq main ;0.5s标志还没有置位 ;0.5s标志已经置位 ldr r0, =b_05s ;位带操作清零0.5s标志 mov r1, #0 str r1, [r0] bl LedFlas mov r0, #'H' bl send_a_charmov r0, #'e' bl send_a_charmov r0, #'l' bl send_a_charmov r0, #'l' bl send_a_charmov r0, #'o' bl send_a_charmov r0, #' ' bl send_a_charmov r0, #'w' bl send_a_charmov r0, #'i' bl send_a_charmov r0, #'n' bl send_a_charmov r0, #'d' bl send_a_charmov r0, #'o' bl send_a_charmov r0, #'w' bl send_a_charmov r0, #'s' bl send_a_charmov r0, #'!' bl send_a_charmov r0, #'\n' bl send_a_charb main;子程序 串口1发送一个字符
send_a_char push {r0 - r3} ldr r2, =USART1_DR str r0, [r2]
b1 ldr r2, =USART1_SR ldr r2, [r2] tst r2, #0x40 beq b1 ;发送完成(Transmission complete)等待 pop {r0 - r3} bx lr ;子程序 led闪烁
LedFlas push {r0 - r3} ldr r0, =Flag1 ldr r1, [r0] tst r1, #Bit0 ;bit0 闪烁标志位 beq ONLED ;为0 打开led灯 ;为1 关闭led灯 ldr r0, =b_flas mov r1, #0 str r1, [r0] ;闪烁标志位置为0,下一状态为打开灯 ;PC.7输出0 ldr r0, =GPIOC_BRR ldr r1, [r0] orr r1, #Bit7 str r1, [r0] b LedEx
ONLED ;为0 打开led灯 ldr r0, =b_flas mov r1, #1 str r1, [r0] ;闪烁标志位置为1,下一状态为关闭灯 ;PC.7输出1 ldr r0, =GPIOC_BSRR ldr r1, [r0] orr r1, #Bit7 str r1, [r0]
LedEx pop {r0 - r3} bx lr ;异常程序
NMI_Handler bx lr HardFault_Handler bx lr SysTick_Handler ldr r0, =SysTim ldr r1, [r0] add r1, #1 str r1, [r0] cmp r1, #500 bcc TickExit mov r1, #0 str r1, [r0] ldr r0, =b_05s ;大于等于500次 清零时钟滴答计数器 设置0.5s标志位 ;位带操作置1 mov r1, #1 str r1, [r0]
TickExit bx lr ALIGN ;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐 END

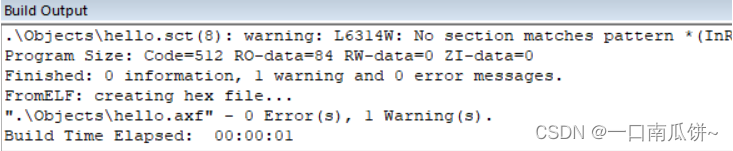

编译完成，没有错误
2.程序烧录
我使用FlyMcu对程序进行烧录
打开生成的.hex文件

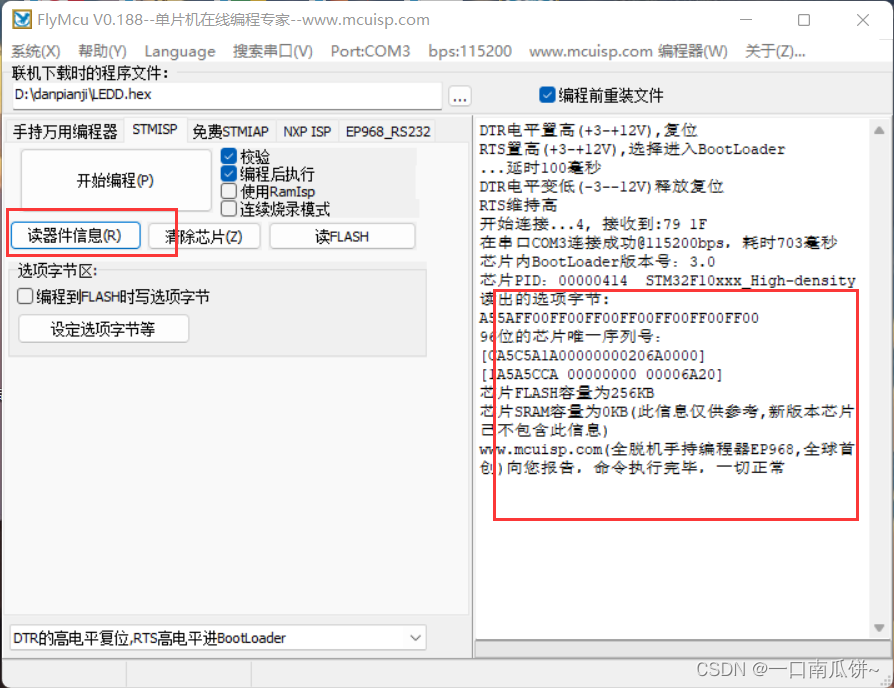

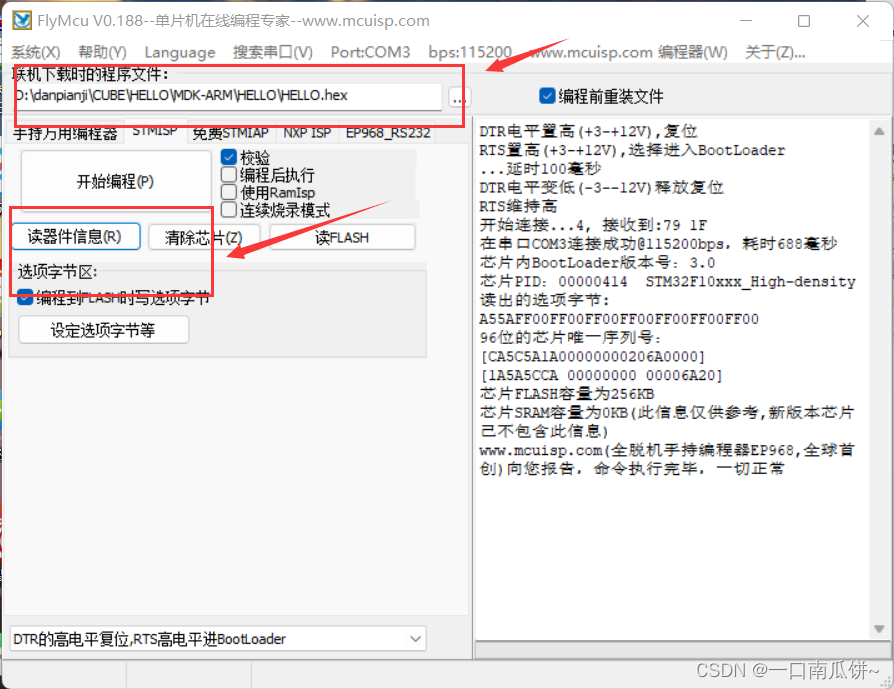

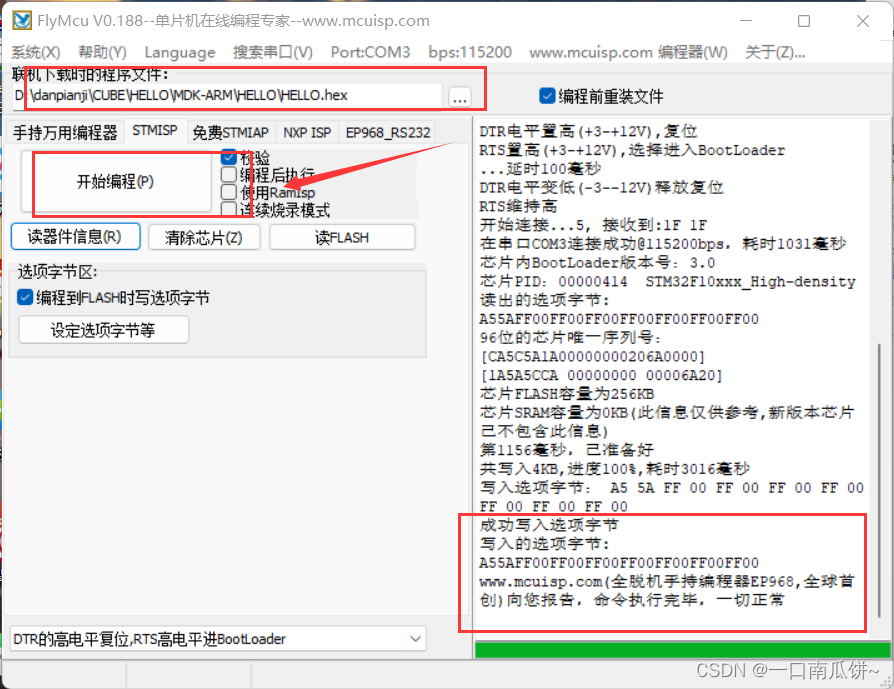

读取器件信息成功
然后点击开始编程
程序烧录完成
3.硬件连接

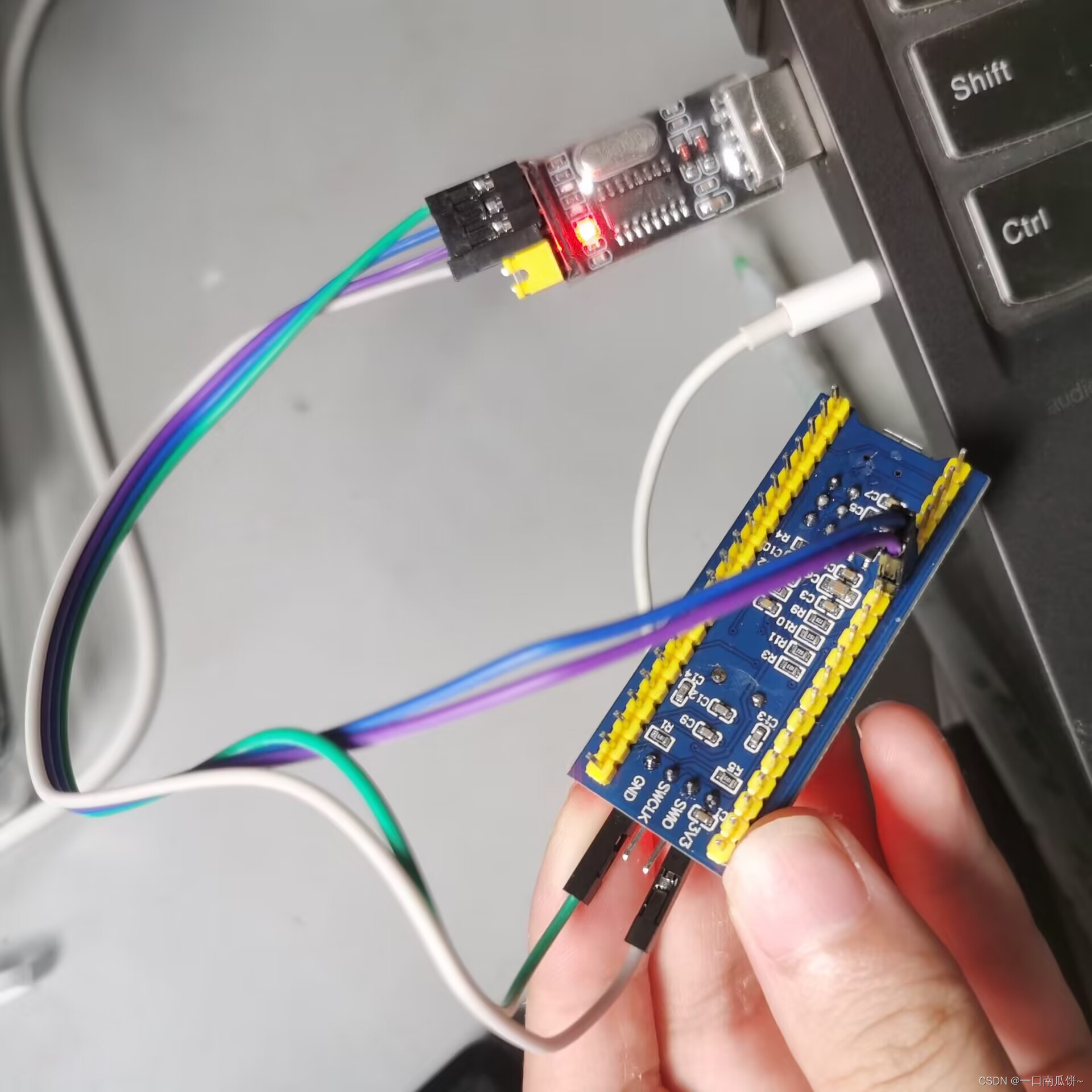

连接STM32芯片与转换器后连接电脑。
4.串口调试
① 安装串口调试助手：
百度网盘链接：https://pan.baidu.com/s/1L6pOyU-0HqbNTvAOtyxg_Q
提取码：luha

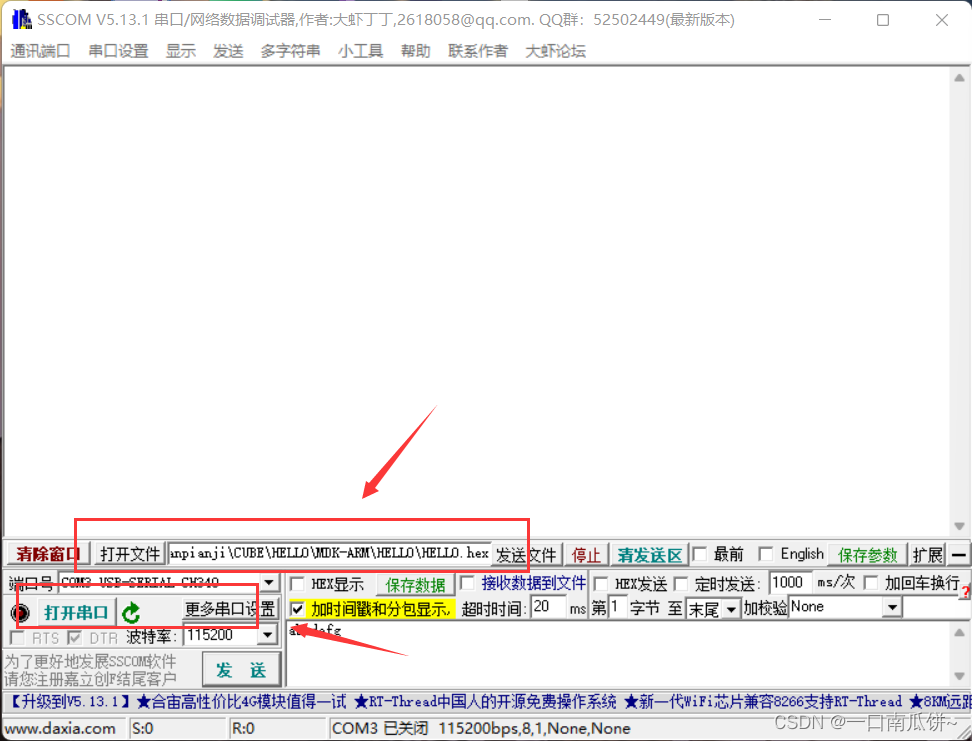

② 打开串口调试助手，在其中打开刚才生成的 hex 文件，并插上板子，选中端口号

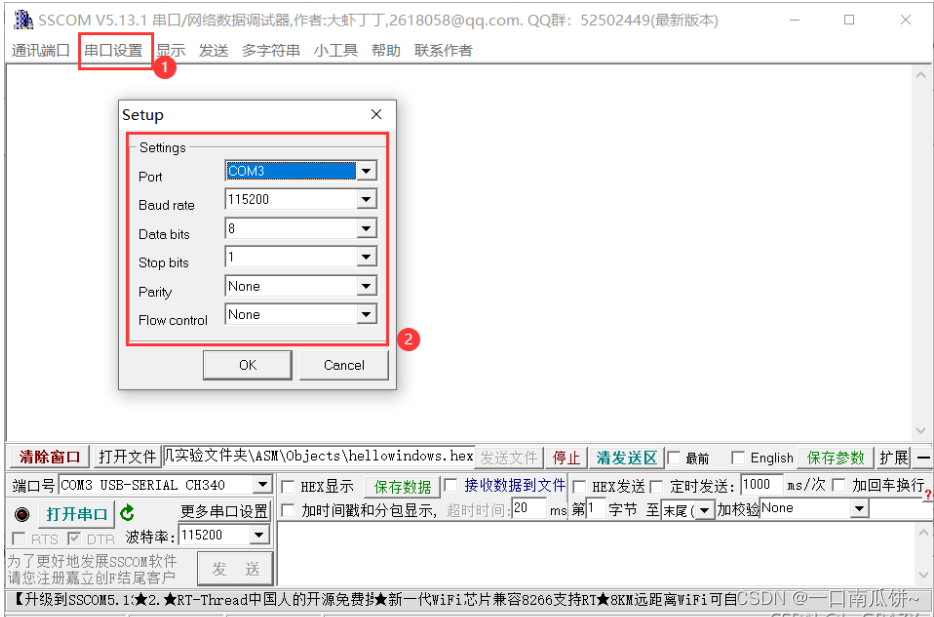

设置参数
在串口设置里打开，设置波特率(Baud rate)为115200，1位停止位(Stop bits)，无校验位(Parity)，这些参数一般已经默认好，一般不用修改。
5.运行效果

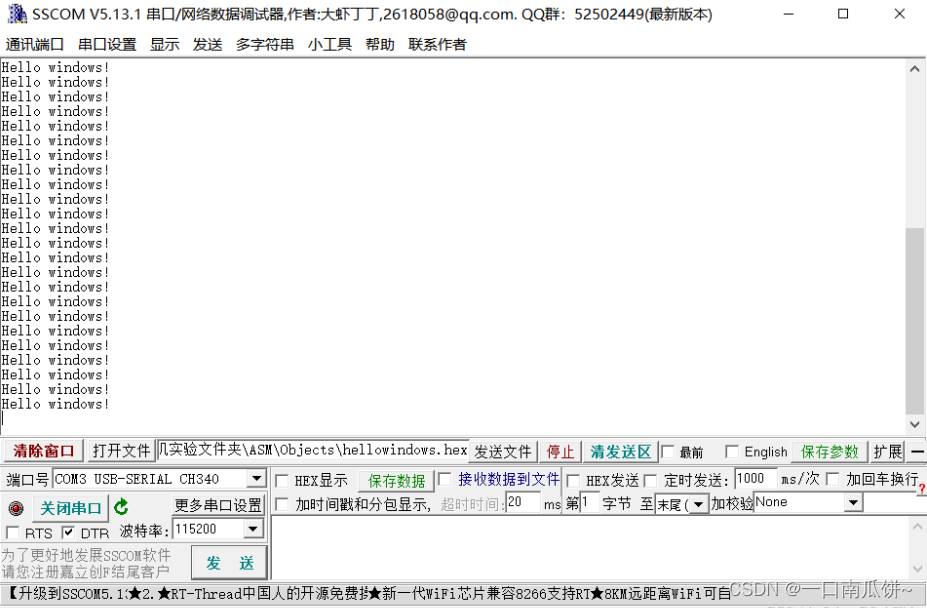

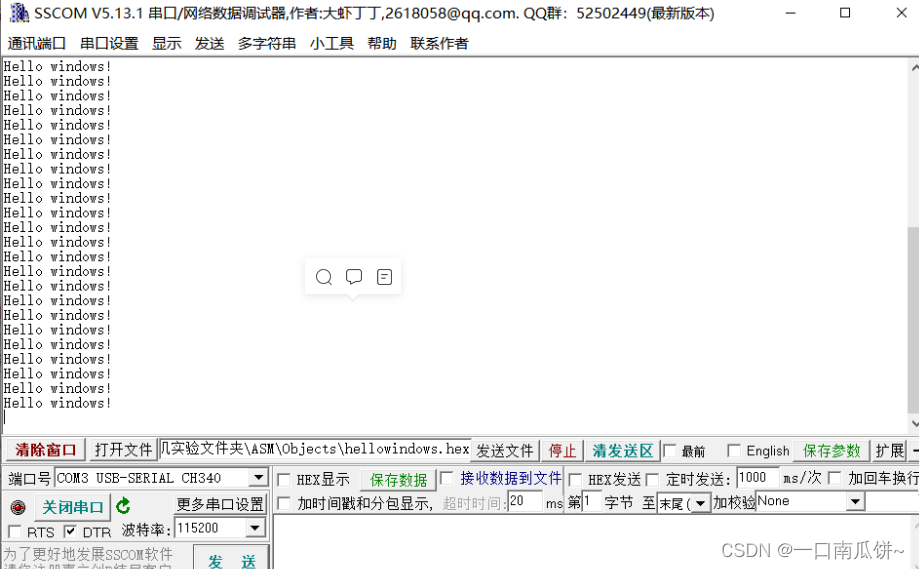

点击“打开串口”，可以看到输出效果如下：
5.keil仿真观察串口输出波形

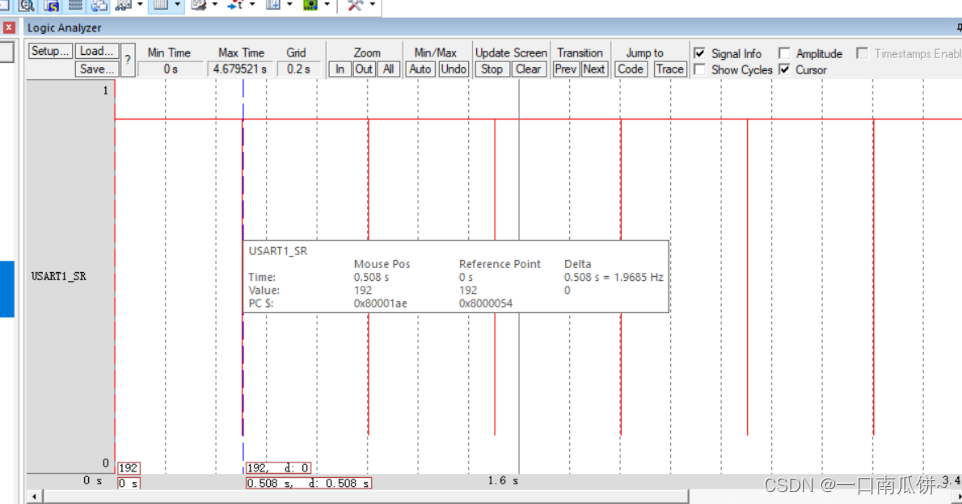

在没有示波器条件下，可以使用 Keil 的软件仿真逻辑分析仪功能观察管脚的时序波形，更方便动态跟踪调试和定位代码故障点。

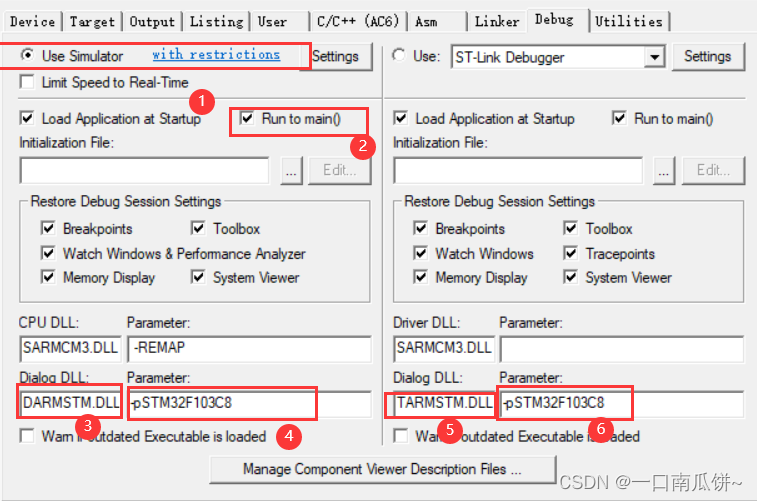

设置参数：

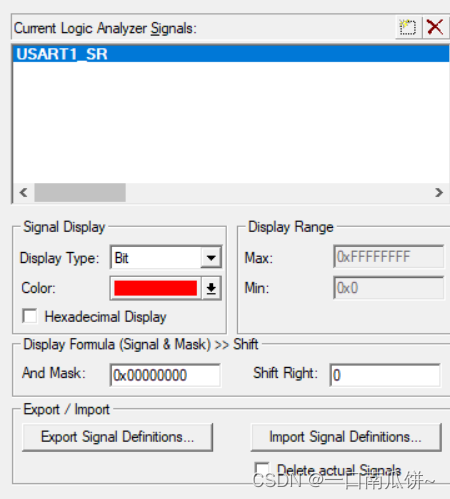

添加要观察的引脚：
观察波形：
三、使用HAL库编写hello windows!
1.新建项目

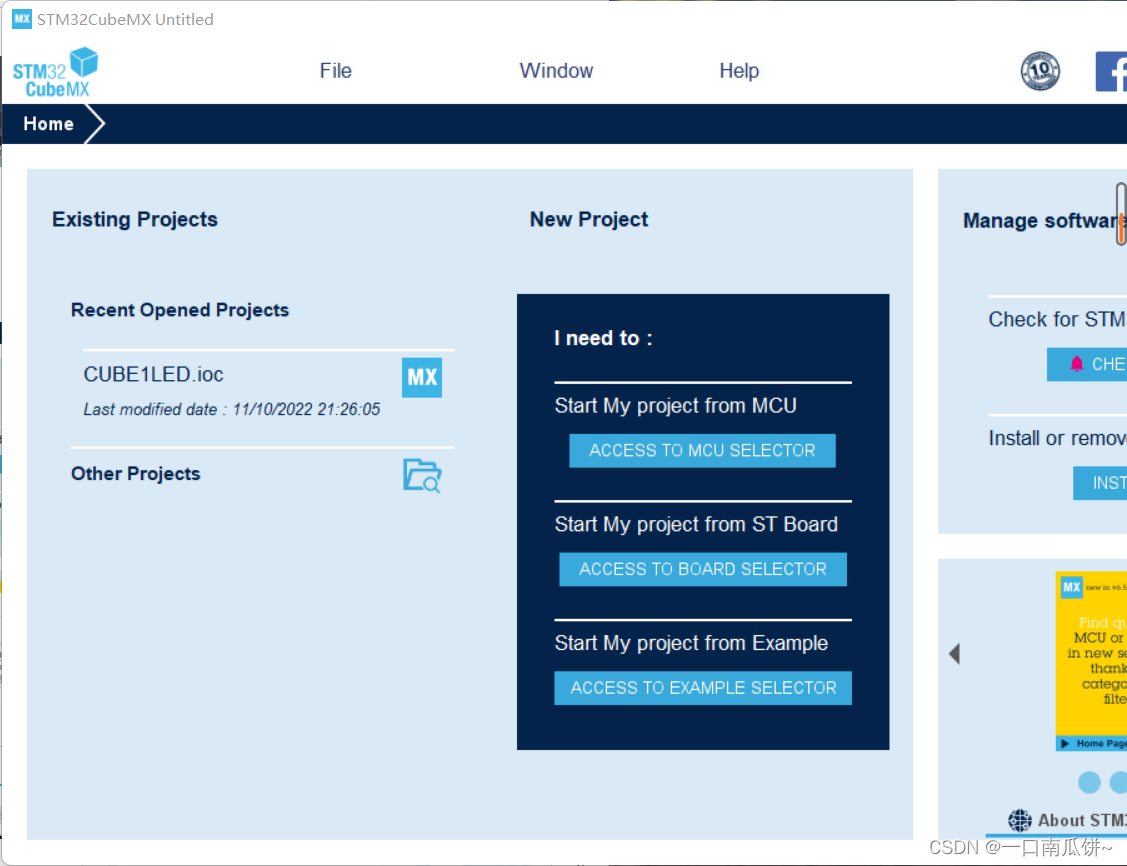

（1）打开STMCubeMX，创建新项目：

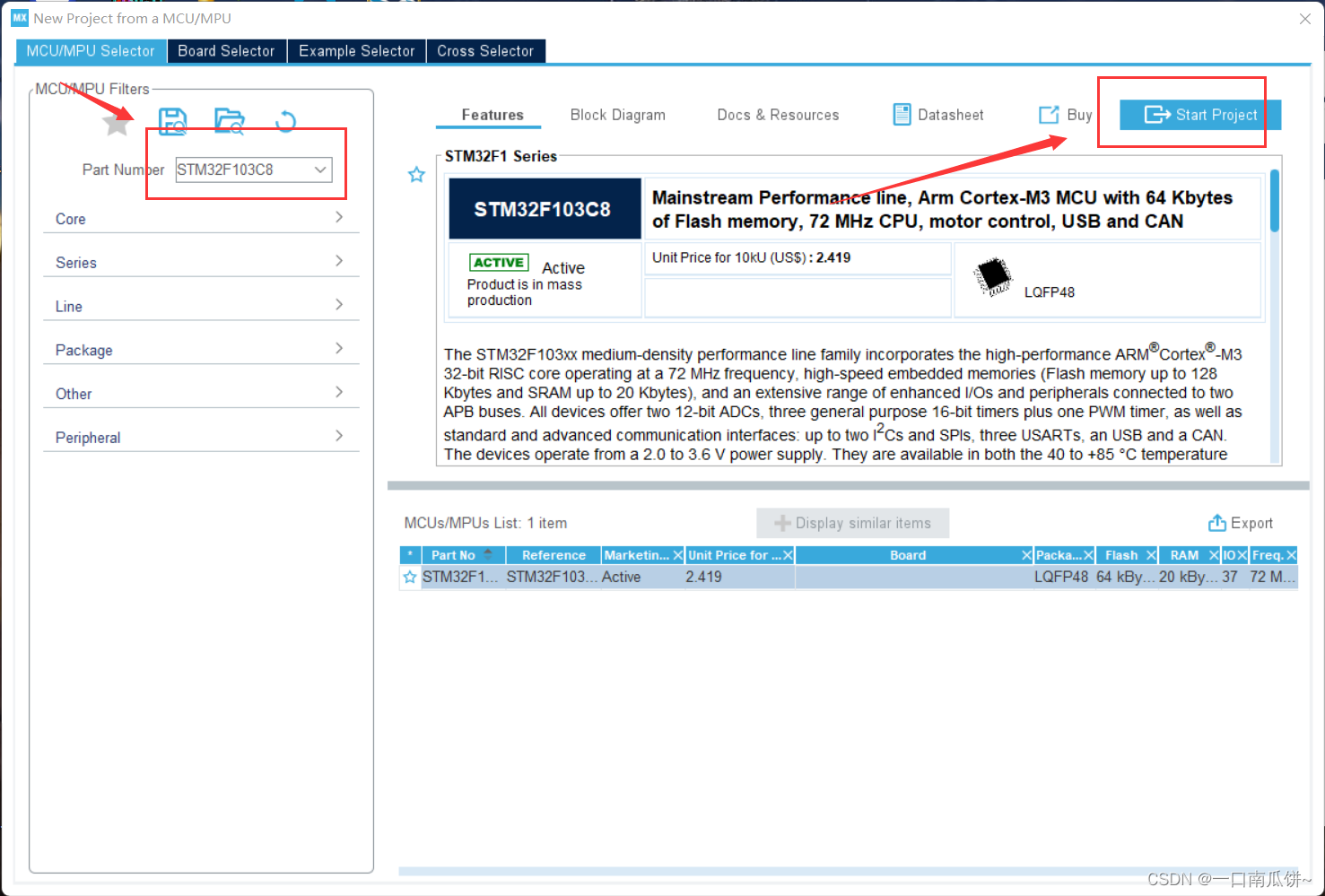

（2）在part name里选择自己的芯片，点击信息栏中的具体芯片信息选中，点击start project：

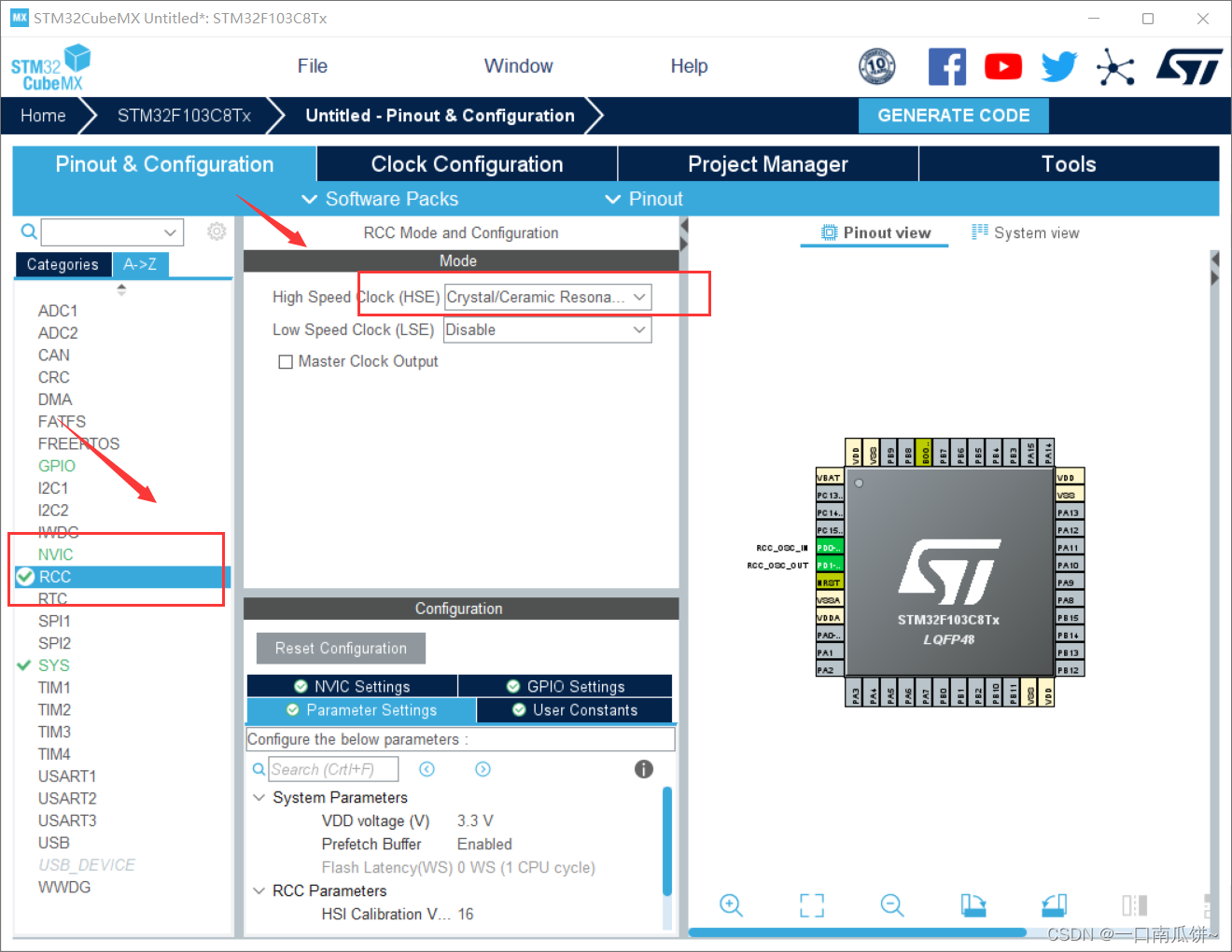

（3）配置时钟

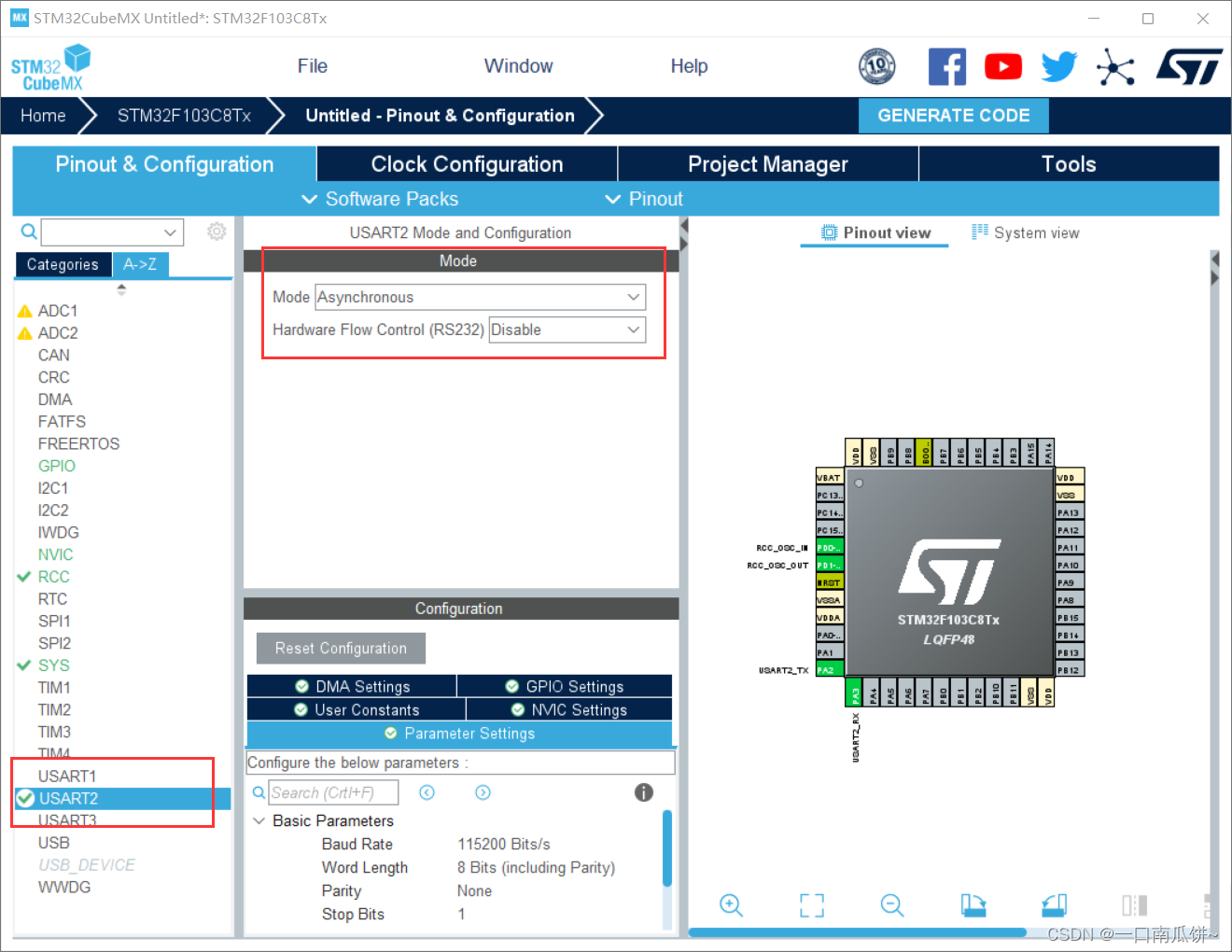

（4）设置USART2

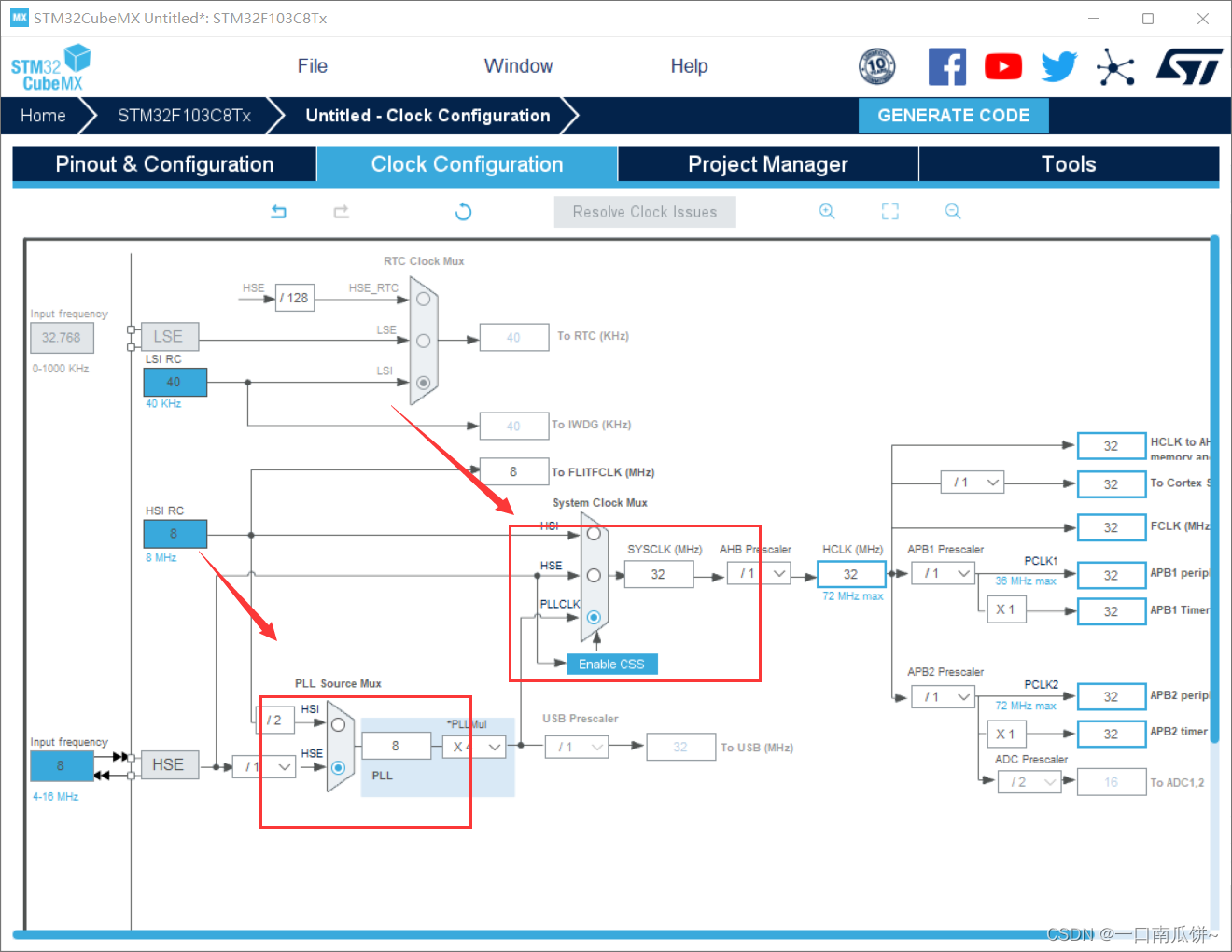

（5）点击Clock Configuration选择HSE和PLLCLK

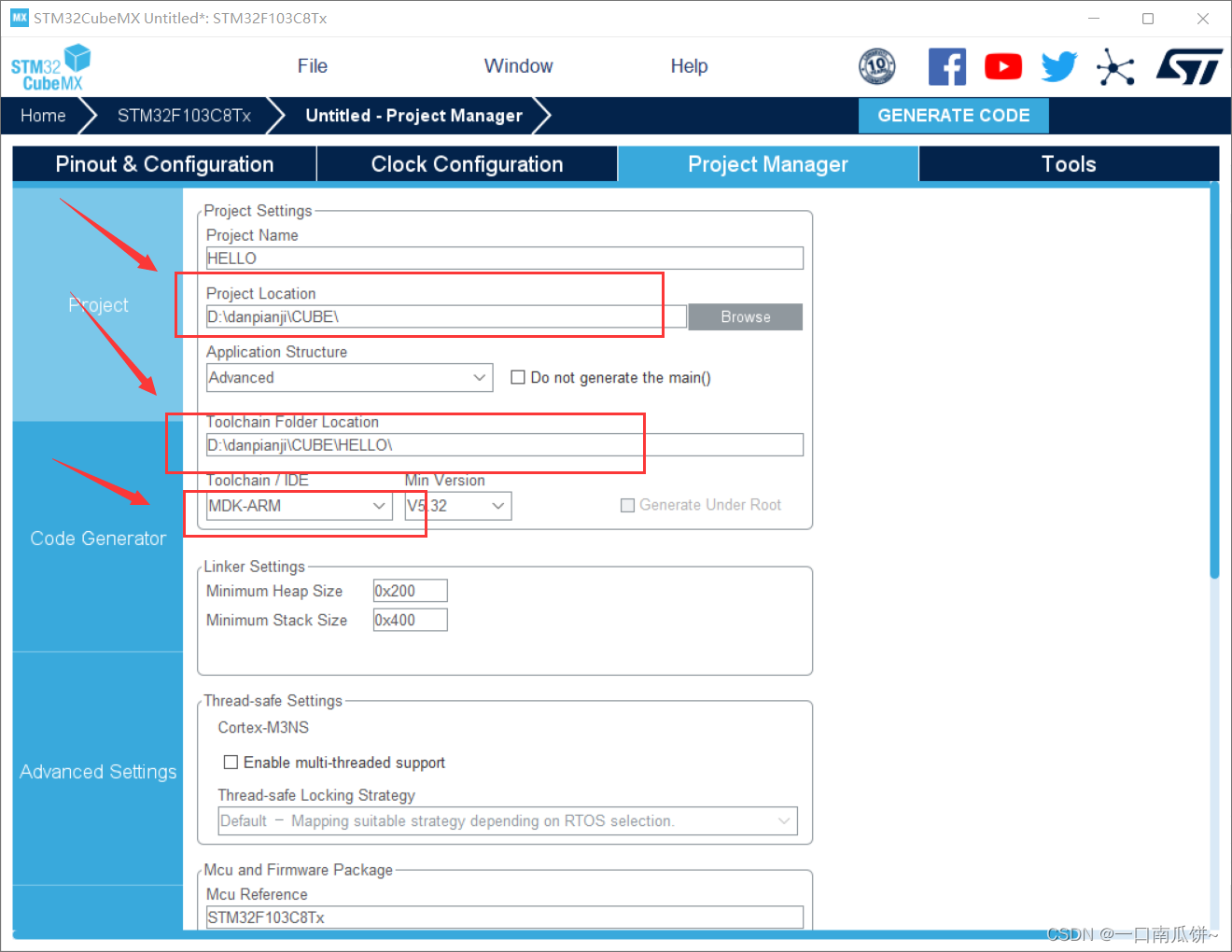

（6）选择路径等
（7）打开项目
2.编写main.c代码
在main.c中的while循环中添加代码:

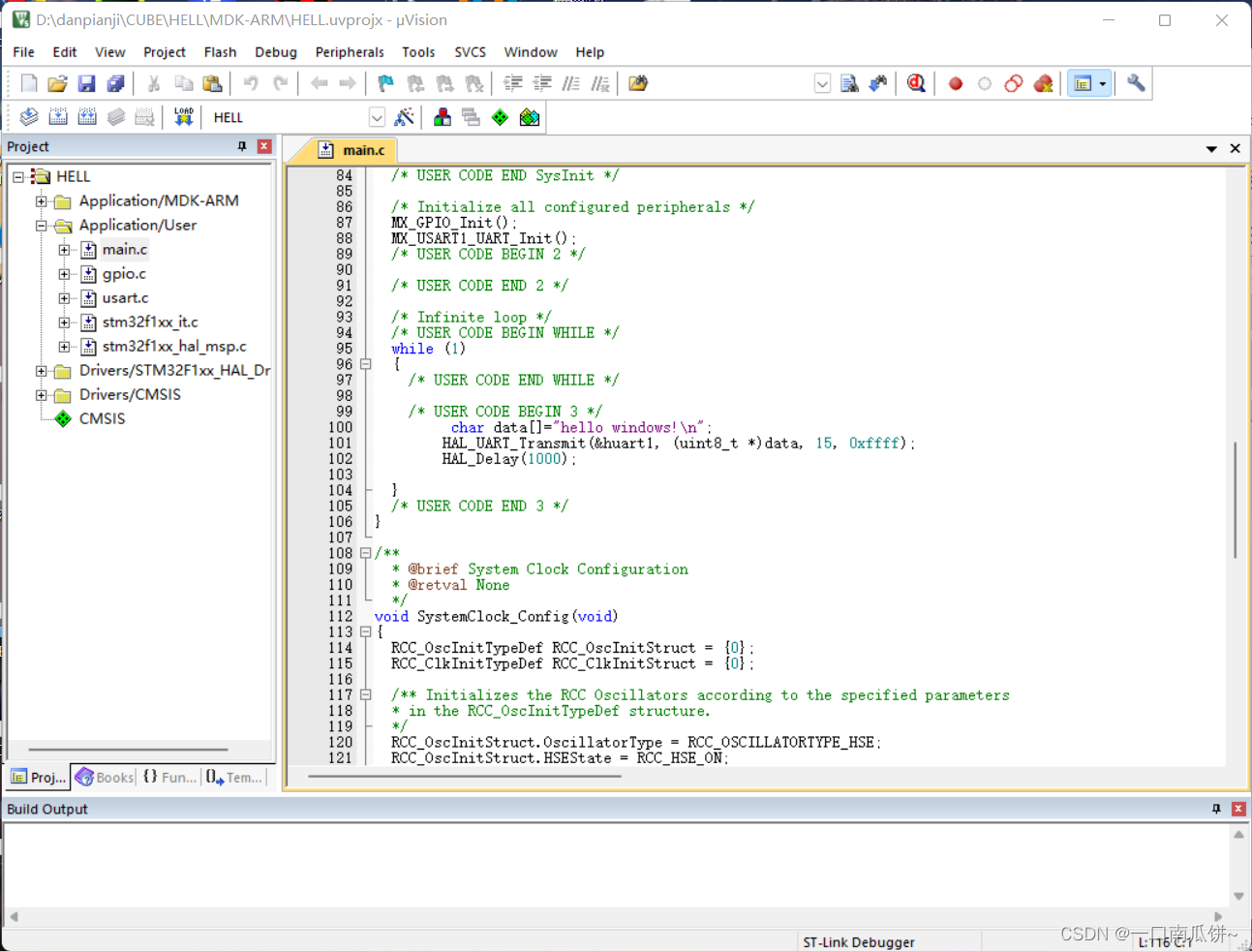

char data[]="hello windows!\n";HAL_UART_Transmit(&huart1, (uint8_t *)data, 15, 0xffff);HAL_Delay(1000);
3.程序烧录
硬件连接与寄存器方式相同
创建.hex文件：

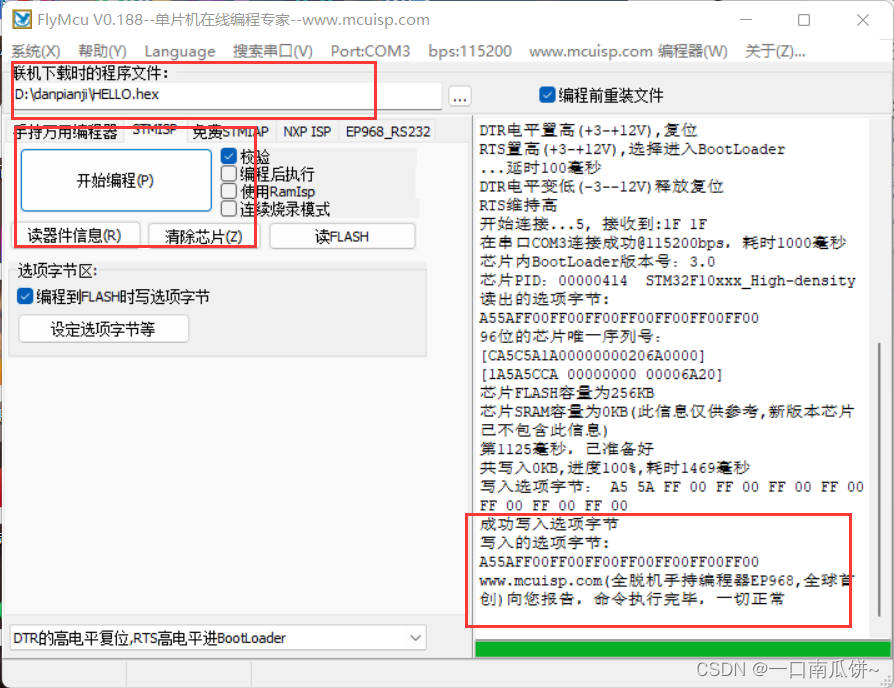

BOOT0置1，BOOT1置0，,打开mcuisp，选择文件路径，进行烧录：
点击读取器件信息
开始编程
4.串口调试
BOOT0置0，BOOT1置1，打开调试助手：
设置参数
5.运行效果
6.观察波形
步骤同上

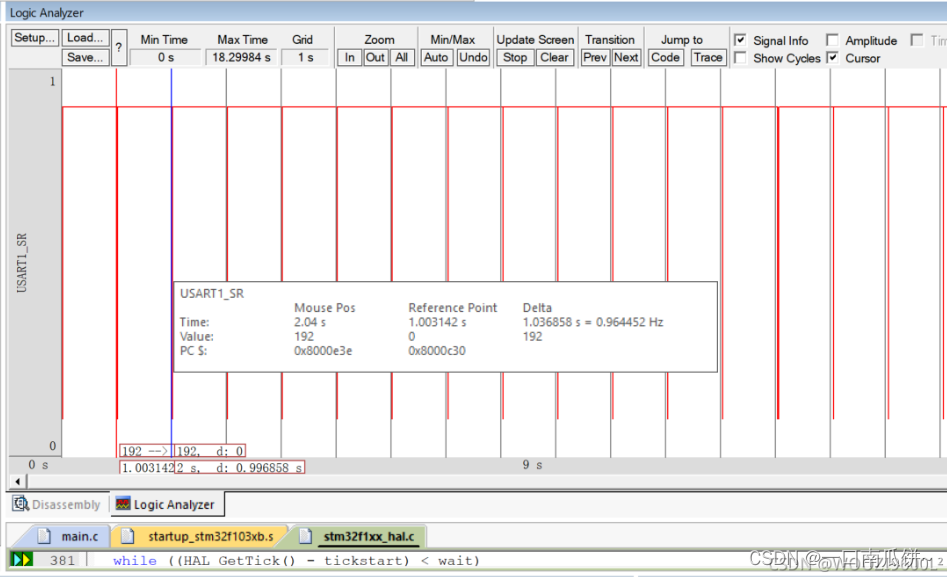

观察波形：
五、总结
采用寄存器方式写比较复杂，要声明很多地址，语句也比较繁琐；而采用HAL库只需要在主函数里写几句代码就可以实现，更方便，不易出错。
六、参考资料
