Keil下，基于STM32F103单片机的按键中断的几种LED实例
Keil下，基于STM32F103单片机的按键中断的几种LED实例（流水、奇亮偶灭等）
这里是通过实验室的单片机实现的（皮赛公司的）
由于Keil版本的问题，5.15版本以下的版本使用C/C++开发单片机需要在option for target里的C/C++栏里对标准固件库进行宏定义（USE_STDPERIPH_DRIVER），不然无法识别stm32f10x.h的头文件。
新建工程、选择stm32f103zc芯片，勾选core，startup，framework，rcc，gpio，然后添加C源文件。下面是源码。
****1、拨动实验箱上的拨码开关 DIP0、 DIP1、 DIP2、 DIP3 、 DIP4、 DIP5、 DIP6、DIP7 来控制对应的 LED 灯 D0、 D1、 D2、 D3 ,D4、 D5、D6、 D7 的亮灭。
#include"stm32f10x.h"
#define ON Bit_SET //GPIO的布尔变量，用于GPIO_WriteBit函数
#define OFF Bit_RESET //GPIO的布尔变量，用于GPIO_WriteBit函数
#define LED0(x) GPIO_WriteBit(GPIOG, GPIO_Pin_11, x)
#define LED1(x) GPIO_WriteBit(GPIOG, GPIO_Pin_10, x)
#define LED2(x) GPIO_WriteBit(GPIOG, GPIO_Pin_9, x)
#define LED3(x) GPIO_WriteBit(GPIOD, GPIO_Pin_7, x)
#define LED4(x) GPIO_WriteBit(GPIOG, GPIO_Pin_3, x)
#define LED5(x) GPIO_WriteBit(GPIOG, GPIO_Pin_2, x)
#define LED6(x) GPIO_WriteBit(GPIOD, GPIO_Pin_13, x)
#define LED7(x) GPIO_WriteBit(GPIOD, GPIO_Pin_12, x)
#define DIP0 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)
#define DIP1 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_5)
#define DIP2 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_14)
#define DIP3 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_15)
#define DIP4 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_0)
#define DIP5 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_1)
#define DIP6 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_2)
#define DIP7 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_3)
void GPIO_Configuration(void);
void DIP_Init(void);int main(void)
{ GPIO_Configuration();DIP_Init();while(1){ if(DIP0==1){LED0(ON);}elseLED0(OFF);if(DIP1==1){LED1(ON);}elseLED1(OFF);if(DIP2==1){LED2(ON);}elseLED2(OFF);if(DIP3==1){LED3(ON);}elseLED3(OFF);if(DIP4==1){LED4(ON);}elseLED4(OFF);if(DIP5==1){LED5(ON);}elseLED5(OFF);if(DIP6==1){LED6(ON);}elseLED6(OFF);if(DIP7==1){LED7(ON);}elseLED7(OFF);}
}void DIP_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE | RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOF, ENABLE);//使能PA,PF端口时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 ; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //设置成上拉输入GPIO_Init(GPIOE, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14 | GPIO_Pin_15 ; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //设置成上拉输入GPIO_Init(GPIOC, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 ; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //设置成上拉输入GPIO_Init(GPIOF, &GPIO_InitStructure);}
void GPIO_Configuration(void)
{GPIO_InitTypeDef GPIO_InitStructure;//按键初始化函数 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG|RCC_APB2Periph_GPIOD, ENABLE);//使能PA,PB,PC,PG,PF端口时钟 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_10 | GPIO_Pin_9 | GPIO_Pin_2 | GPIO_Pin_3; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHzGPIO_Init(GPIOG, &GPIO_InitStructure); GPIO_ResetBits(GPIOC,GPIO_Pin_11 | GPIO_Pin_10 | GPIO_Pin_7 | GPIO_Pin_9 | GPIO_Pin_2 | GPIO_Pin_3);//LED1,LED2,LED3,LED4,LED5GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 |GPIO_Pin_12 | GPIO_Pin_13; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHzGPIO_Init(GPIOD, &GPIO_InitStructure); //根据设定参数初始GPIO_ResetBits(GPIOD, GPIO_Pin_7 |GPIO_Pin_12|GPIO_Pin_13); //LED6,LED7 }
频率设置为8MHZ,creat HEX files，链接然后编译。
将 USB 线一端连接至计算机，一端连接至实验箱 USB 调试口。
打开 Keil-MDK,设置好 J-Link 下载模式。 FLASH－＞configure flash tools－＞Debug,选择 J-Link/J-trace Cortex。

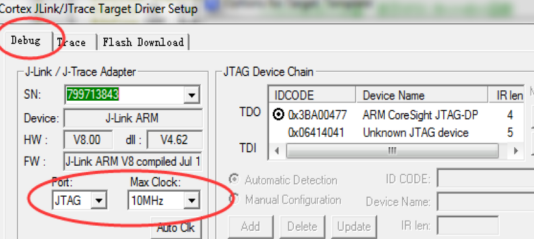

点击Settings，进行设置。
点击Utilities ：选择J-LINK/J-Trace cortex。

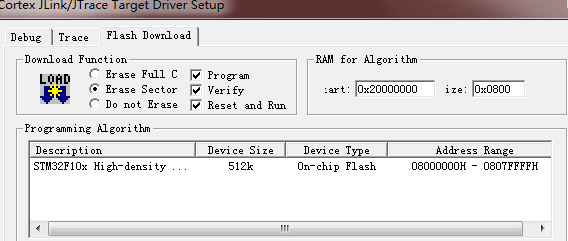

然后点击Settings，进行下图设置。
插上电源线和JTAG转USB下载线，打开试验箱上开关，将BOOT0和BOOT1置零，并且按下复位键。点击下载按钮下载程序下好程序后点击仿真按钮 ，然后点击全速运行按钮 ，就可以在实验箱上看到对应的实验现象了。
下面是定义了流水灯，奇数灯，偶数灯亮等的源代码
实现流水灯：
在上述代码预编译当中进行延时子程序的函数声明，然后将延时函数添加到代码中。将流水灯程序写到主函数当中，这里是用DIPO0控制流水灯。
奇数灯亮（偶数灯亮同理，改一下LED口就行）
#include"stm32f10x.h"
#define ON Bit_SET //GPIO的布尔变量,用于GPIO_WriteBit函数
#define OFF Bit_RESET //GPIO的布尔变量,用于GPIO_WriteBit函数
#define LED0(x) GPIO_WriteBit(GPIOG, GPIO_Pin_11, x)
#define LED1(x) GPIO_WriteBit(GPIOG, GPIO_Pin_10, x)
#define LED2(x) GPIO_WriteBit(GPIOG, GPIO_Pin_9, x)
#define LED3(x) GPIO_WriteBit(GPIOD, GPIO_Pin_7, x)
#define LED4(x) GPIO_WriteBit(GPIOG, GPIO_Pin_3, x)
#define LED5(x) GPIO_WriteBit(GPIOG, GPIO_Pin_2, x)
#define LED6(x) GPIO_WriteBit(GPIOD, GPIO_Pin_13, x)
#define LED7(x) GPIO_WriteBit(GPIOD, GPIO_Pin_12, x)
#define DIP0 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)
#define DIP1 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_5)
#define DIP2 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_14)
#define DIP3 GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_15)
#define DIP4 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_0)
#define DIP5 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_1)
#define DIP6 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_2)
#define DIP7 GPIO_ReadInputDataBit(GPIOF,GPIO_Pin_3)
void delay_ms(unsigned short Number); //延时子程序的函数声明
void GPIO_Configuration(void);
void DIP_Init(void);int main(void)
{ GPIO_Configuration();DIP_Init();while(1){ if(DIP0==1){LED0(ON);delay_ms(50);LED0(OFF);LED1(ON);delay_ms(50);LED1(OFF);LED2(ON);delay_ms(50);LED2(OFF);LED3(ON);delay_ms(50);LED3(OFF);LED4(ON);delay_ms(50);LED4(OFF);LED5(ON);delay_ms(50);LED5(OFF);LED6(ON);delay_ms(50);LED6(OFF);LED7(ON);delay_ms(50);LED7(OFF);LED0(ON);}elseLED0(OFF);//上述代码实现DIPO按键控制LED0~7从左向右流水工作if(DIP1==1){LED7(ON);delay_ms(50);LED7(OFF);LED6(ON);delay_ms(50);LED6(OFF);LED5(ON);delay_ms(50);LED5(OFF);LED4(ON);delay_ms(50);LED4(OFF);LED3(ON);delay_ms(50);LED3(OFF);LED2(ON);delay_ms(50);LED2(OFF);LED1(ON);delay_ms(50);LED1(OFF);LED0(ON);delay_ms(50);LED0(OFF);LED7(ON);}elseLED1(OFF);//DIP1按键控制LED0~7从右向左流水工作if(DIP2==1){LED0(ON);LED2(ON);LED4(ON);LED6(ON);}elseLED2(OFF);//DIP2按键控制LED0\2\4\6偶数灯亮if(DIP3==1){LED1(ON);LED3(ON);LED5(ON);LED7(ON); }elseLED3(OFF);//DIP3按键控制LED1\3\5\7奇数灯亮if(DIP4==1){LED1(ON);LED3(ON);delay_ms(500);LED1(OFF);LED3(OFF);delay_ms(500);LED1(ON);LED4(ON);delay_ms(500);LED1(OFF);LED4(OFF);delay_ms(500);LED5(ON);LED2(ON);LED0(ON);delay_ms(1000); }elseLED4(OFF);//DIP4实现13-14-520if(DIP5==1){LED0(ON);LED1(ON);LED2(ON);delay_ms(500);LED3(ON);LED4(ON);LED5(ON);delay_ms(500);LED0(OFF);LED1(OFF);LED2(OFF);LED3(OFF);LED4(OFF);LED5(OFF);delay_ms(50);LED0(ON);delay_ms(50);LED0(OFF);LED1(ON);delay_ms(50);LED1(OFF);LED2(ON);delay_ms(50);LED2(OFF);LED3(ON);delay_ms(50);LED3(OFF);LED4(ON);delay_ms(50);LED4(OFF);LED5(ON);delay_ms(50);LED5(OFF);LED6(ON);delay_ms(50);LED6(OFF);LED7(ON);delay_ms(50);LED7(OFF);delay_ms(450);LED7(ON);delay_ms(50);LED7(OFF);LED6(ON);delay_ms(50);LED6(OFF);LED5(ON);delay_ms(50);LED5(OFF);LED4(ON);delay_ms(50);LED4(OFF);LED3(ON);delay_ms(50);LED3(OFF);LED2(ON);delay_ms(50);LED2(OFF);LED1(ON);delay_ms(50);LED1(OFF);LED0(ON);delay_ms(50);LED0(OFF);LED7(ON);delay_ms(50);LED7(OFF);delay_ms(450);}elseLED5(OFF);//DIP5实现012-345-左到右流水-右到左流水if(DIP6==1){LED1(ON);LED3(ON);LED5(ON);LED7(ON);delay_ms(450);LED1(OFF);LED3(OFF);LED5(OFF);LED7(OFF);delay_ms(450);LED0(ON);LED2(ON);LED4(ON);LED6(ON); delay_ms(450);LED0(OFF);LED2(OFF);LED4(OFF);LED6(OFF); }elseLED6(OFF);//按键DIP6实现1357-0246if(DIP7==1){LED7(ON);delay_ms(100);LED7(OFF);delay_ms(100);}elseLED7(OFF);//按键DIP7实现LED7闪烁}
}
