STM32单片机CAN总线汽车大灯随动控制系统0~180度舵机

实践制作DIY- GC0037-汽车大灯随动系统

一、功能说明：

基于STM32单片机设计-汽车大灯随动系统

二、功能介绍：

角度采集板：STM32F103C系列最小系统+电位器（模拟车头方向盘角度）+CAN通讯模块

舵机控制板：STM32F103C系列最小系统+5V舵机（0~180度）+CAN通讯模块+4个按键（自动/手动 角度+ 角度-  LED开关）+1个LED灯模拟汽车的大灯+OLED显示大灯的角度和工作模式

1.两款电路板使用CAN总线进行通讯。

2.采集板可以采集电位器的0~3.3V对应0~-180，然后通过CAN总线发送给舵机控制板。

3.舵机控制板在自动模式下，根据角度采集板上传的角度控制舵机。

4.舵机控制板可以通过按键选择自动和手动模式。

5.手动模式可以通过角度+ 角度-手动调整舵机的角度。

6.有LED开关键，点击后可以开关LED灯.

7.OLED显示大灯的角度和工作模式

三、详情介绍：

视频讲解：哔哩哔哩搜索UP主“爱搞单片机”在其空间搜索关键词“汽车大灯随动系统”观看该视频详解讲解

功能演示操作：

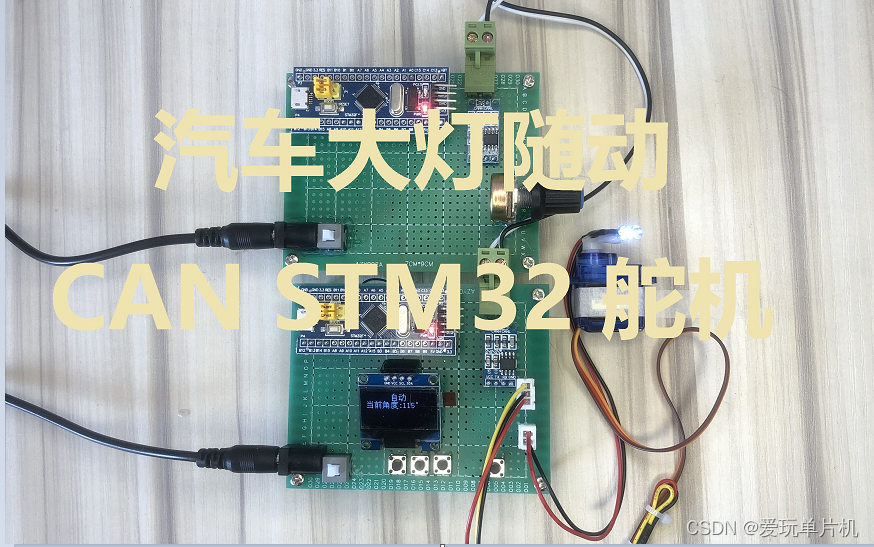

这是一款基于STM32单片机汽车大灯随动系统。采用角度采集板：STM32F103C系列最小系统+电位器（模拟车头方向盘角度）+CAN通讯模块

舵机控制板：STM32F103C系列最小系统+5V舵机（0~180度）+CAN通讯模块+4个按键（自动/手动 角度+ 角度-  LED开关）+1个LED灯模拟汽车的大灯+OLED显示大灯的角度和工作模式

1.两款电路板使用CAN总线进行通讯。

2.采集板可以采集电位器的0~3.3V对应0~-180，然后通过CAN总线发送给舵机控制板。

3.舵机控制板在自动模式下，根据角度采集板上传的角度控制舵机。

4.舵机控制板可以通过按键选择自动和手动模式。

5.手动模式可以通过角度+ 角度-手动调整舵机的角度。

6.有LED开关键，点击后可以开关LED灯.

7.OLED显示大灯的角度和工作模式

具体测试方法观看视频详细介绍。。。

了解更多尽请观看视频讲解。。。
