锁存器LDCE和LDPE的G端口gate如何使用？

1.LDCE\LDPE是什么？

LDCE：异步清零的latch
LDPE：异步置位的latch
都包含G端口。G端口(gate)需要接时钟，可以看到系统自动加上了BUFG。

2.如何用verilog描述LDCE\LDPE?

`timescale 1ns / 100ps
module top(input      i_a  ,input      i_b  ,output reg o_c  ,input      i_a1 ,input      i_b1 ,output reg o_c1 ,  input      i_a2 ,output reg o_c2     );always@(*)beginif      (i_a)   o_c = 1;else if (i_b)   o_c = 0;else            o_c = o_c;endalways@(*)beginif(i_a1)        o_c1 = 0;else if(i_b1)   o_c1 = 1;else            o_c1 = o_c1;endalways@(*)beginif(i_a2)        o_c2 = 0;else            o_c2 = 1;end
endmodule

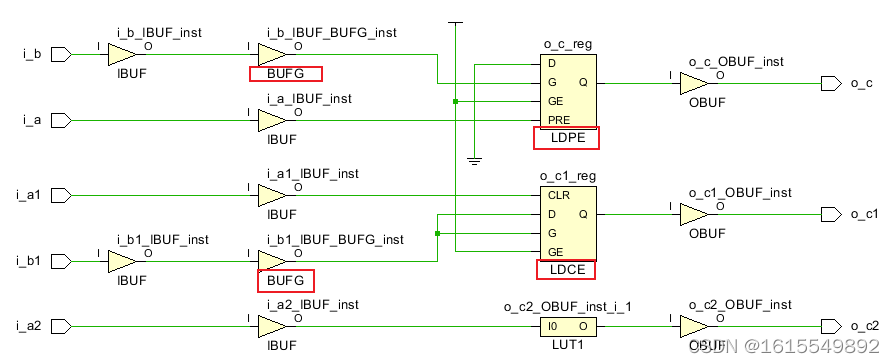

3.综合后

4.报错

Register/Latch pins with no clock driven by root clock pin
提示G端口要接时钟。
看情况是要实现组合逻辑还是锁存器。
