PMOS开关 G极并电容导致上电瞬间开关导通
背景：笔记本键盘背光开发中，出现开机上电，EC配置GPIO之前，键盘背光闪烁两次

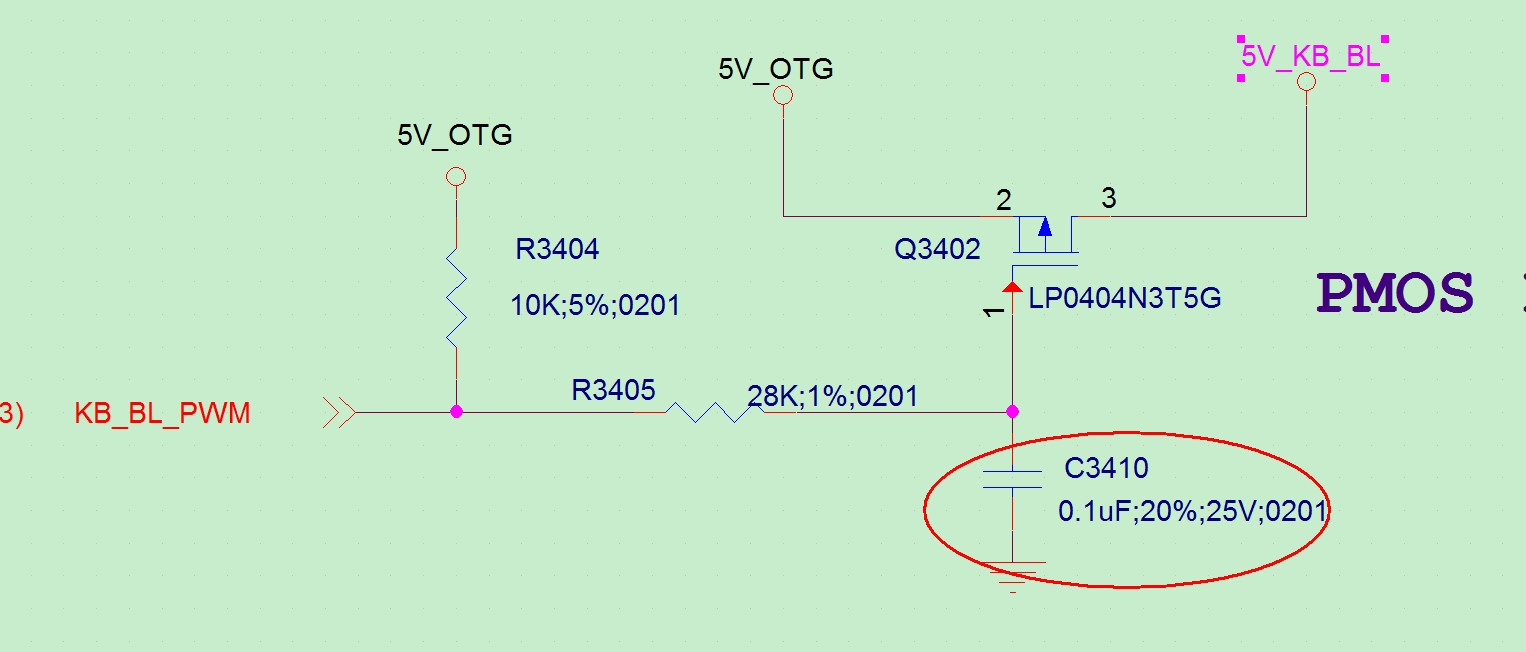

波形和电路如下，分析：

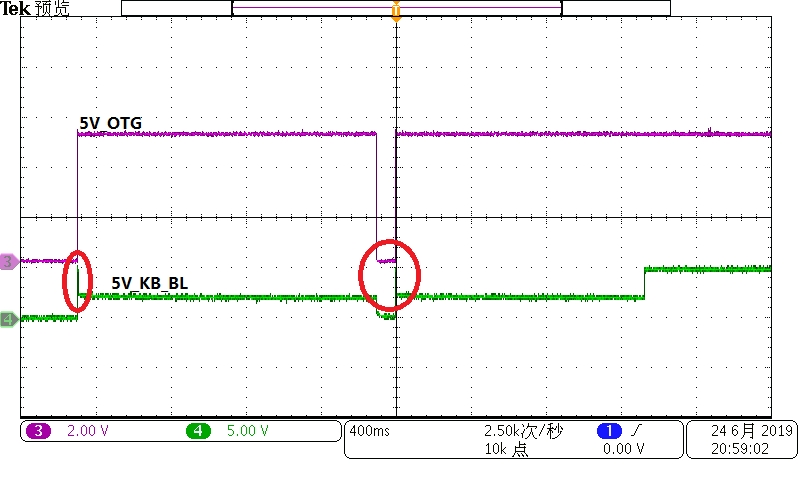

1. 电容上电瞬间交流导通，导致PMOS开启，如下波形（尖峰时电容导通导致），BOM请去掉C3410
另外G级前端串联电阻为特殊值，根据实际调整或去掉
总结：
低电平导通的电路，注意电容上电瞬间会导通出现低电平，对于声音和光电控制尤其要注意。如是其它通信GPIO，此电容感受不到影响，但瞬间的不受控依然存在。
