稳压二极管的基本原理

二极管稳压电路的电阻的取值和算法，来完成稳压的作用。比如输入的是7到20V的直流电源，怎么样把电压稳定到5V呢？好为MCU提供一个稳定的电源电压。这次使用的是Multisim软件进行仿真。首先导入各个元器件并连线。

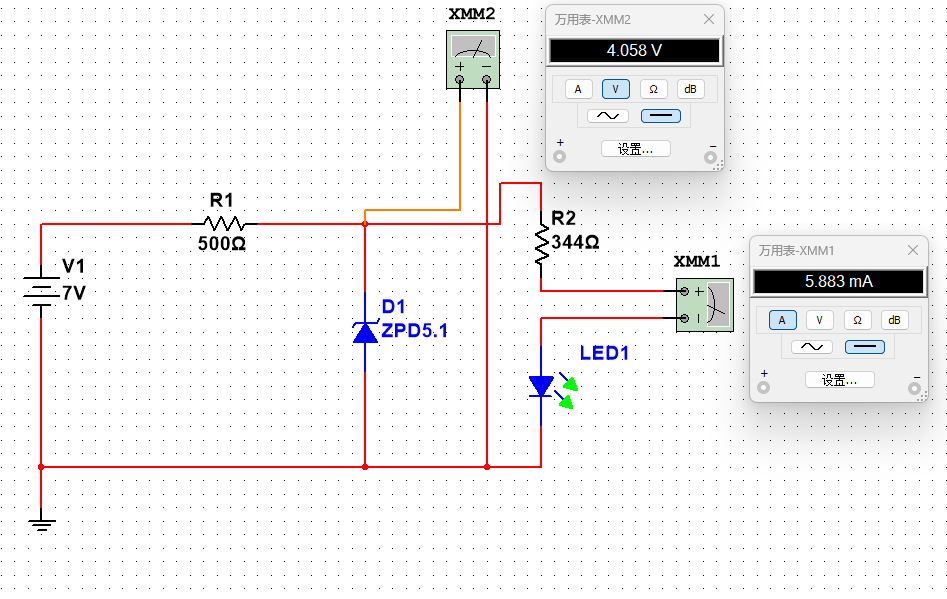

这个电路图的负载就是R2和LED1，保证他们两个的电压是5.1V，因为我们选用的稳压二极管是个5.1V的，ZPD5.1就是稳压5.1的意思。发光二极管我们知道他的分压是1.6V。5.1V-1.6V=3.5V。这个3.5V都要加到电阻R2上，发光二极管正常发光的电流为5到20MA，咱们就取个中间值吧，算是10MA，这样经过R2的电流也是10MA了，有电压有电流，就可以求出电阻了，3.5÷0.01A=350Ω。

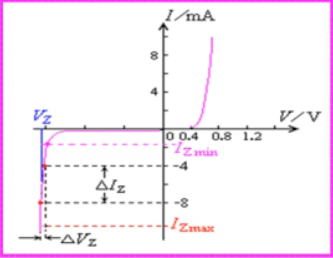

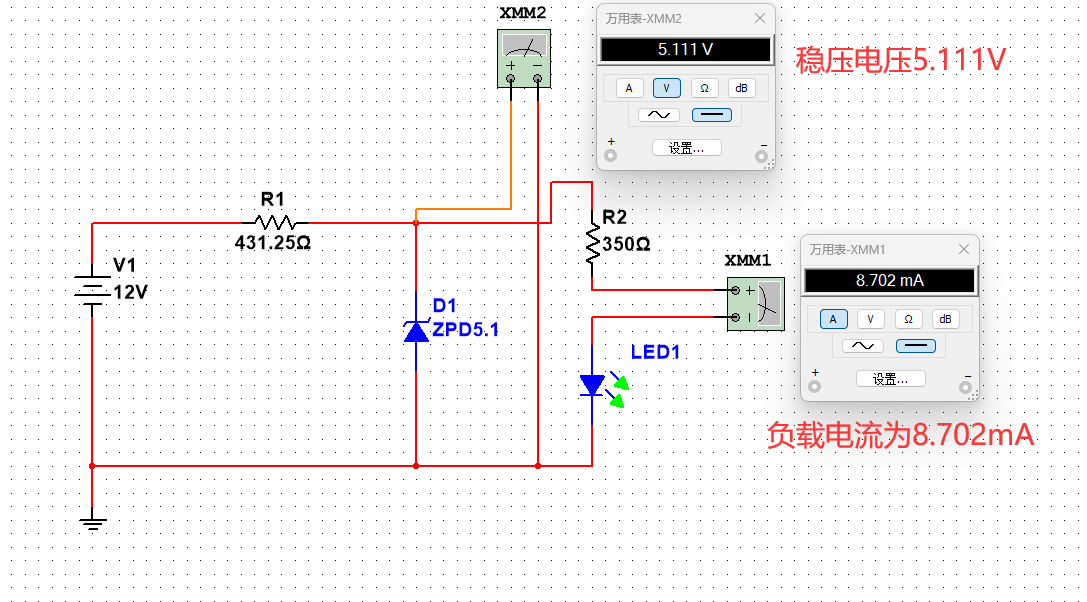

从上图可以看出稳压二极管的最佳稳压电流为4到8MA之间，咱么呢，也取个中间值吧！按6MA算好了，这样经过稳压管的电流为6MA，经过负载的电流为10MA。那就意味着经过R1的电流为16MA，R1的电压为总电压12V减去负载和稳压管的电压5.1V就是12-5.1=6.9V，这样就意味着R1承担着6.9V，电流为16MA，他的电阻也就可以算出来了，6.9÷0.016=431.25Ω。按照这两个值把电路中的电阻阻值更改一下，入下图：

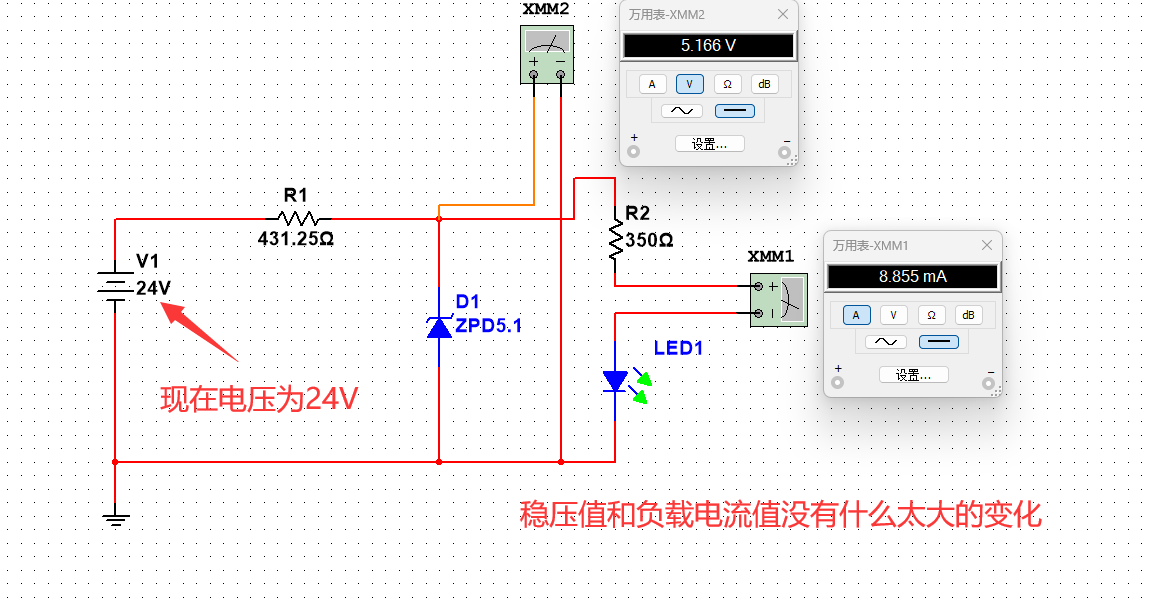

下面在将电压调高到24V看看怎么样？

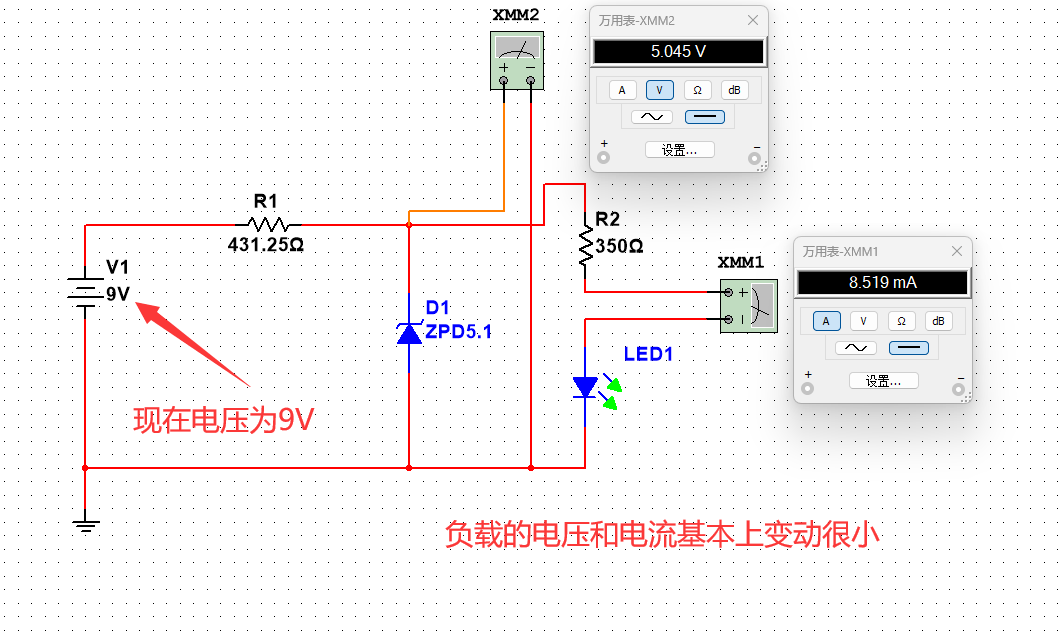

下面在将电压调低到9V看看怎么样？

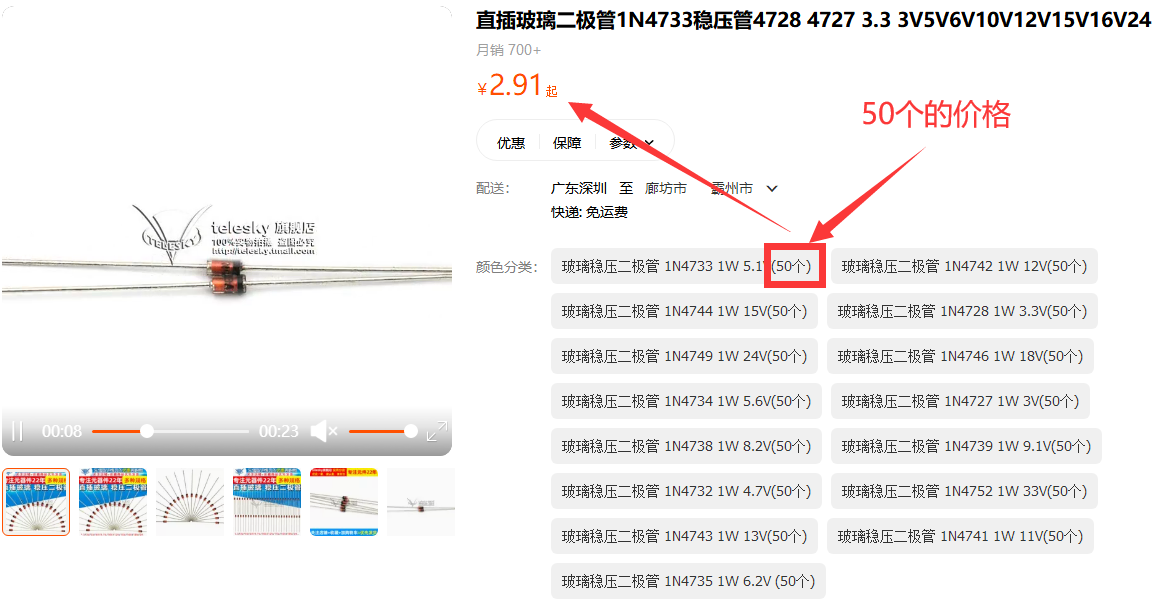

好了，到这里就清楚了，1个小小的稳压二极管就可以自己制作一个宽电压电源出来了，那么这个稳压二极管多少钱呢？咱么淘宝一下啊？2.91元÷50个=不到6分钱一个，还是很便宜的啊！有需要的小伙伴们自己动手做起来吧！
