Quartus下载烧录程序到FPGA开发板流程
1.已经写好Verilog HDL程序，综合（analysis&synthesis）通过就行，不需要整体编译通过。
2.assignments->pin planner，按照所选芯片分配管脚，然后再整体编译通过。
3.连接好JTAG调试接口，接通电源。（没装驱动的在设备管理器里看不到连接好的JTAG）。
4.tools->programmer->hardware setup选择已连接的开发板，直接start就可以了。

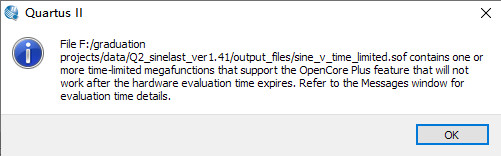

注意：如果出现了如图所示的time_limited.sof IP核破解错误，可以去看我另一篇文章的解决办法
