一、电源等效（出大题）

1.理想电压源的串联等效

①.什么是理想电压源

即理想电压源，是从实际电源抽象出来的一种模型。
在其两端总能保持一定的电压【对应（a）电压是常量】
而不论流过的电流为多少对应【对应（b），电流是变量】

（1）是一个二端元件
（2） 主要功能：给外电路提供恒定电压
（3）电压源不能短路

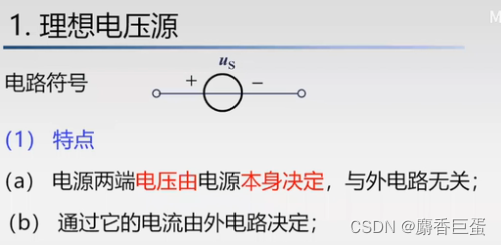

②.理想电压源的特点和电路符号

③.等效电路图

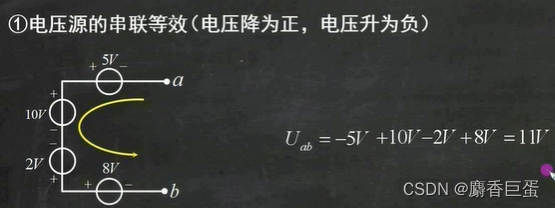

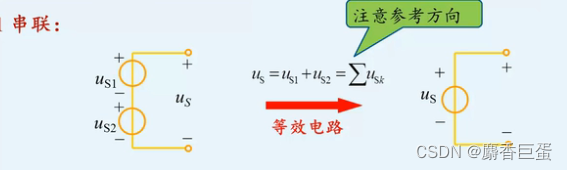

④.串联电压源的总电压计算

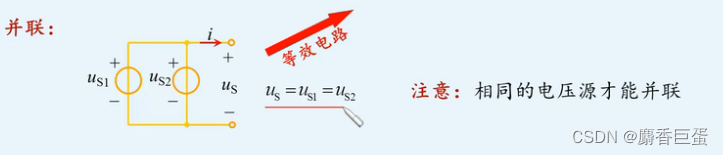

2.理想电压源的并联等效

①.什么是理想电流源

理想电流源是“电路分析”学科中的一个重要概念，它是一个“理想化”了的电路有源元件。
能够以大小和波形都不变的电流向外部电路供出电功率而不随负载（或外部电路）的变化而变化。

（1）它可以为电路提供大小、方向不变的电流，却不受负载的影响
（2）电流源自身电流是确定的，而它两端的电压是任意的

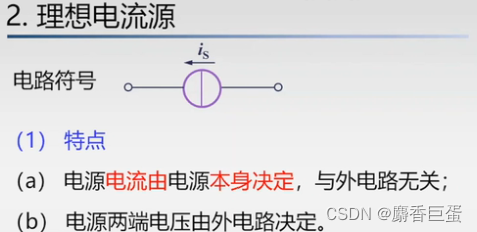

②.理想电流源的特点和电路符号

③.并联电路的电压计算

④.并联等效电路中，电流源的计算

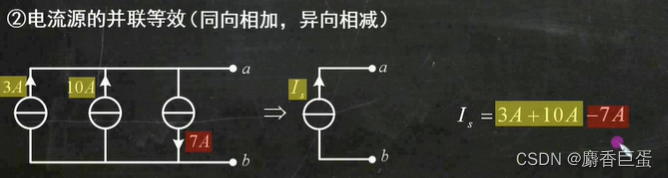

首先确定一个等效电流源的方向，如下（ 设定-自下而上）

与方向相同——>加
与方向相反——>减

3.电源的等效

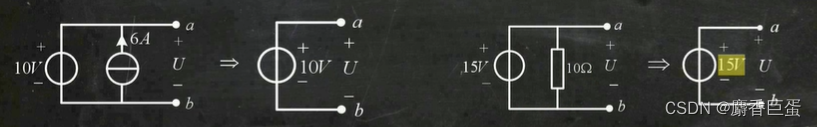

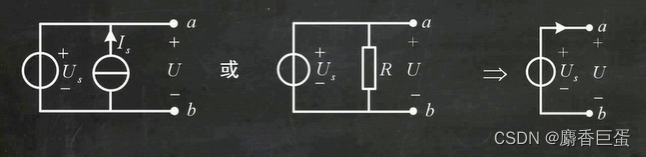

①.电压源与电流源 / 电阻 并联相当于电压源

电压源等效后的示意图

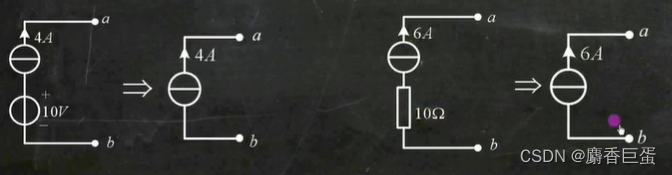

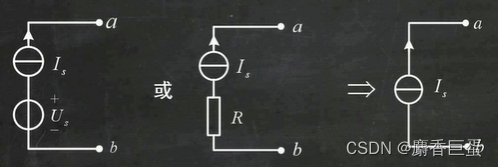

②电流源与电压源 / 电阻串联相当于 电流源

电流源等效后的示意图

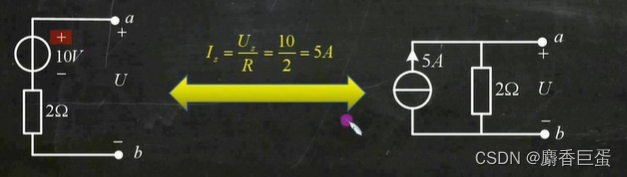

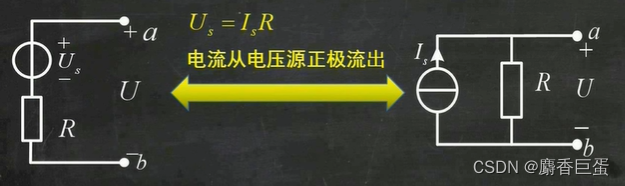

③ 实际电源的等效

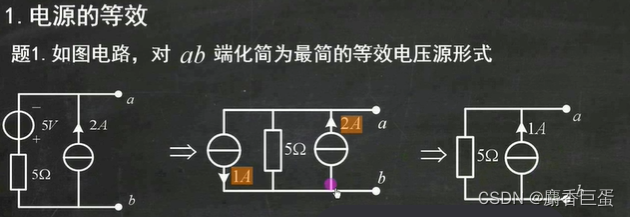

举例1

举例2

2A- 1A = 1A ，所以第三个图中电流源的方向是向上的。

总结

无
