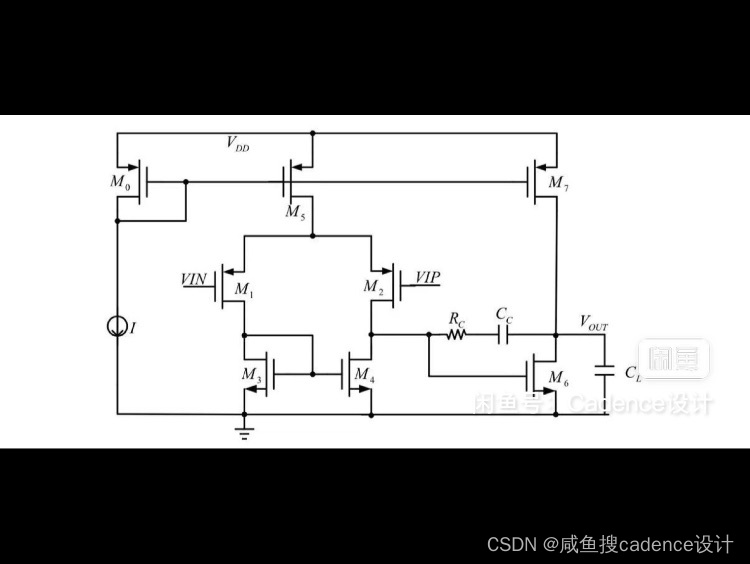

两级米勒补偿运算放大器电路设计

1. e286ff3285a742e390b7dd65b803bbab.png

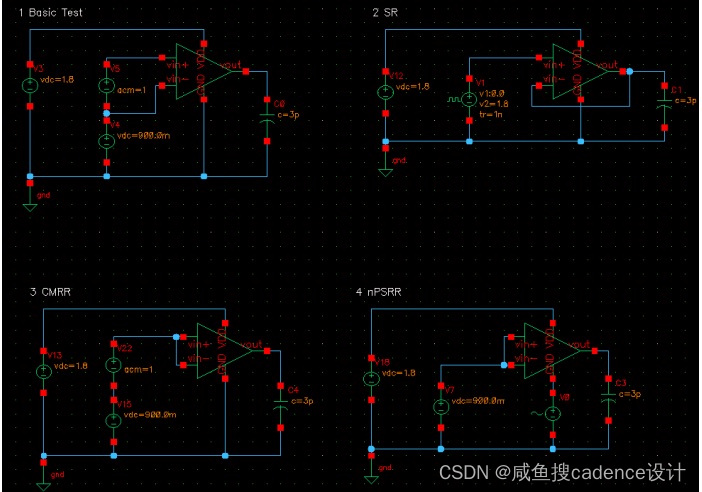

91b1f1971d604617950de4322529a615.png第二个,电路加版图设计

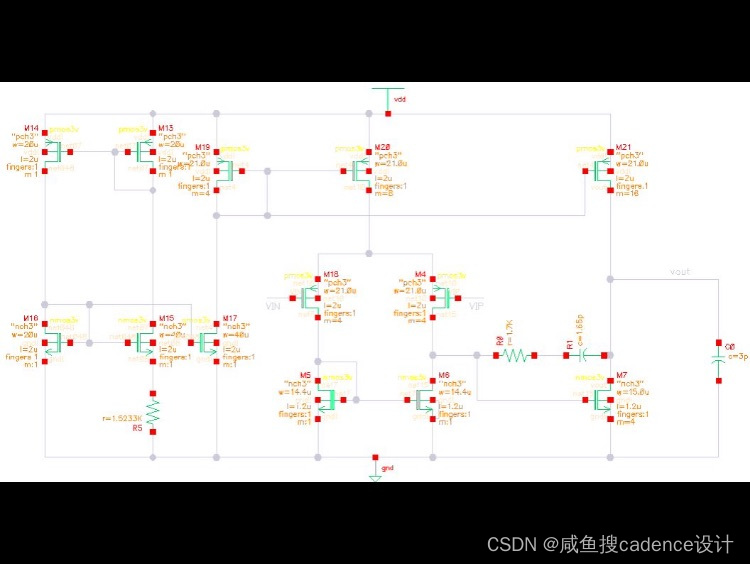

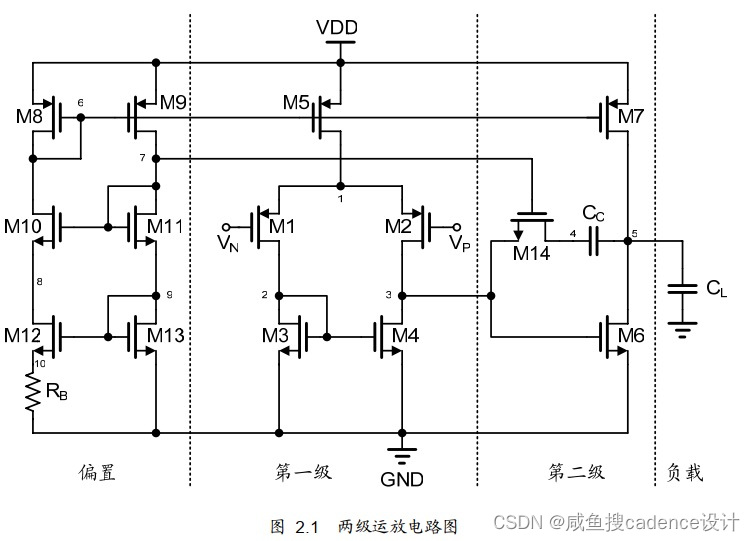

两级运算放大器设计
cadence 618 电路设计 版图设计

工艺tsmc18
低频增益87dB
相位裕度80
单位增益带宽积GBW 30MHz

有版图,已过DRC LVS

包安装服务

原理图带仿30页,特别详细,原理介绍,设计推导,仿真电路和过程真状态,有报告记录过程推导和仿真。
