001.PADS 创建板框

PADS系列教程001–创建板框

文章目录

  • 一、没有结构图的情况
  • 二、有结构图提供的情况
  • 总结


一、没有结构图的情况

1.绘图工具栏—2D线
在这里插入图片描述

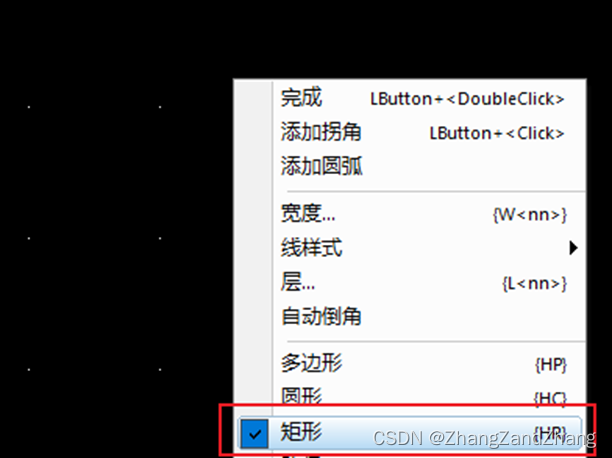

2.右键点击矩形
在这里插入图片描述

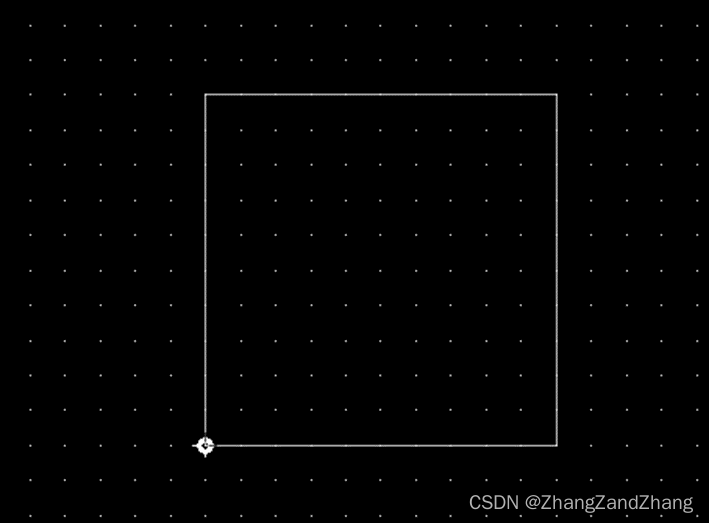

3.绘制所需的大小,这边demo是10X10mm
在这里插入图片描述
注意:UMM切换公制单位;G 10/GD 10切换格点及显示格点为10mm;

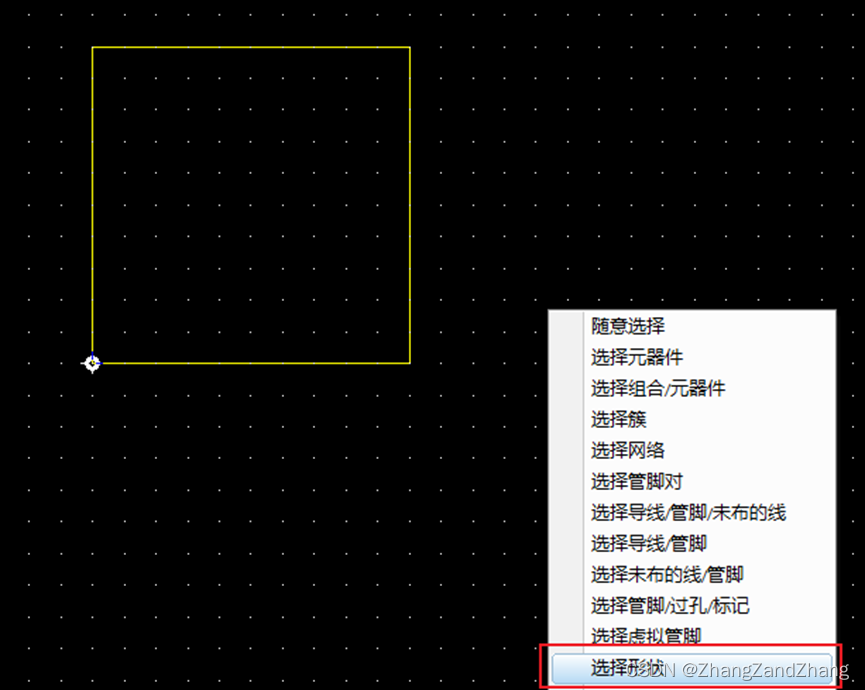

4.右键,点击选择形状
在这里插入图片描述

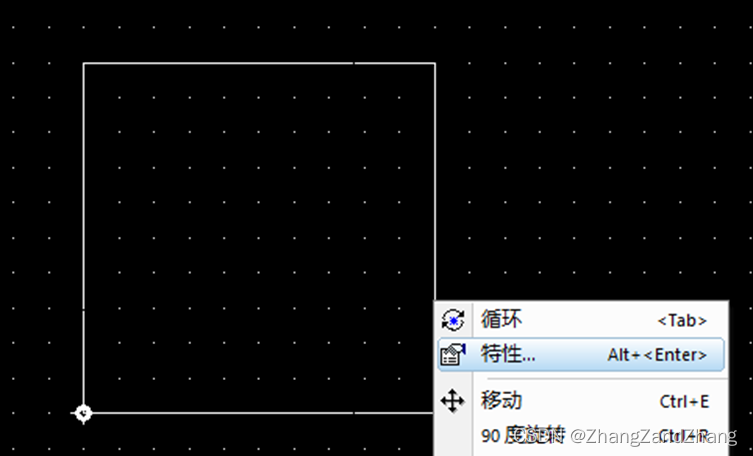

5.右键点击特性
在这里插入图片描述

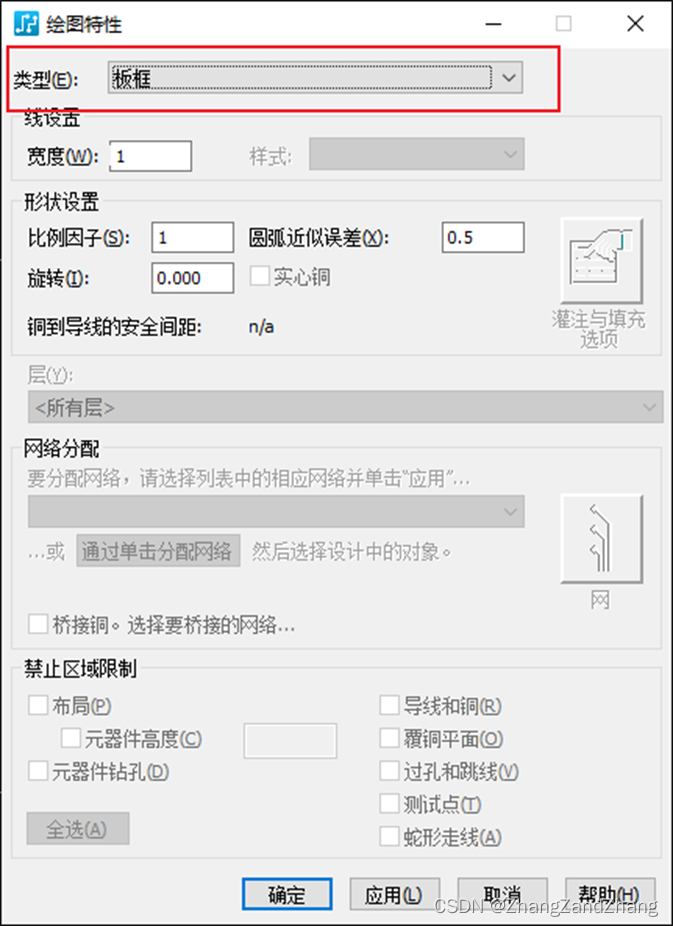

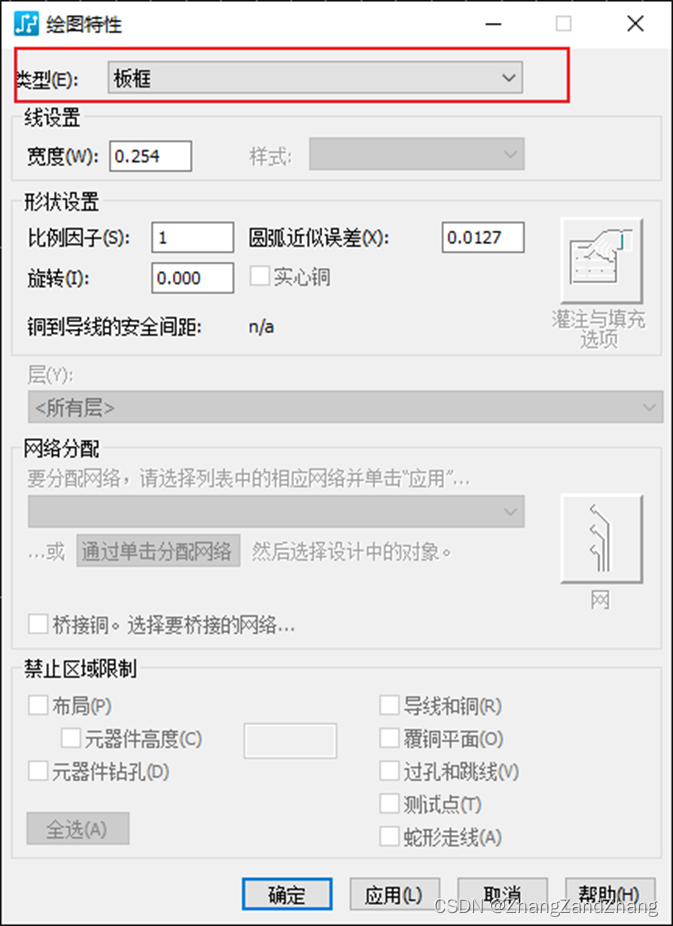

6.弹出窗口,类型选择板框
在这里插入图片描述

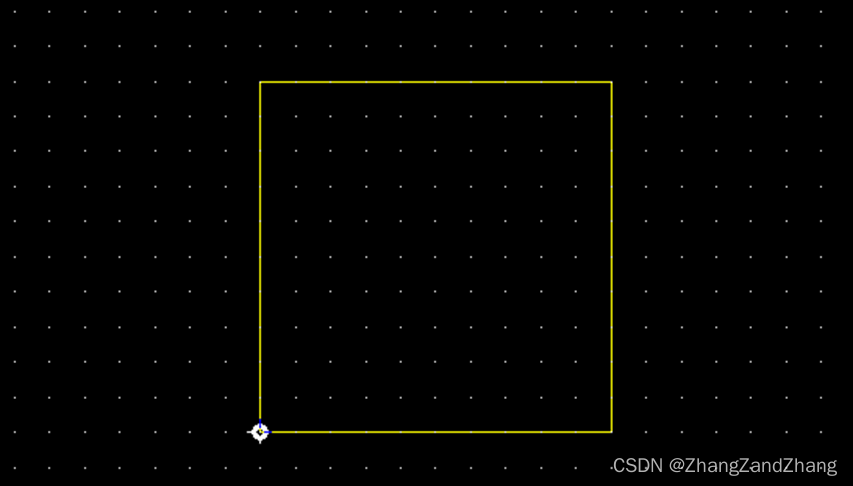

7.板框就绘制好了
在这里插入图片描述

二、有结构图提供的情况

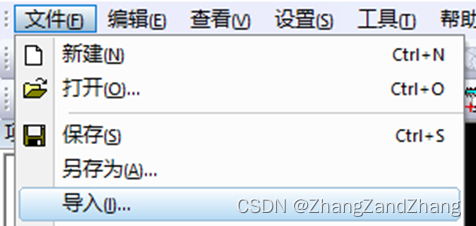

1.点击文件—导入—选择需要导入的DXF文件
在这里插入图片描述

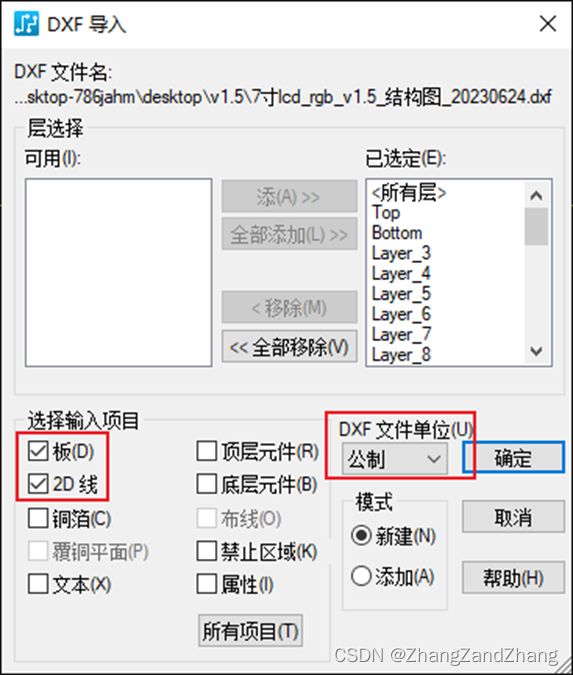

2.弹出以下窗口,选择输入项目只选择板和2D线,单位选择公制,点击确定
在这里插入图片描述

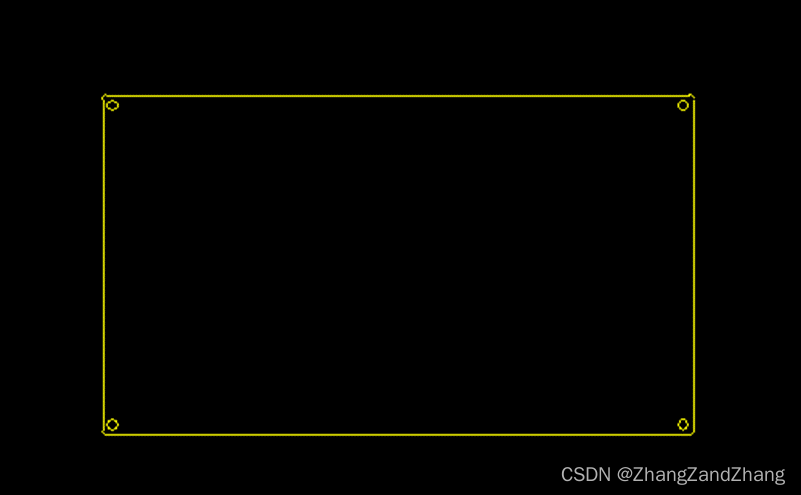

3.以下就是导入的结构图了
在这里插入图片描述

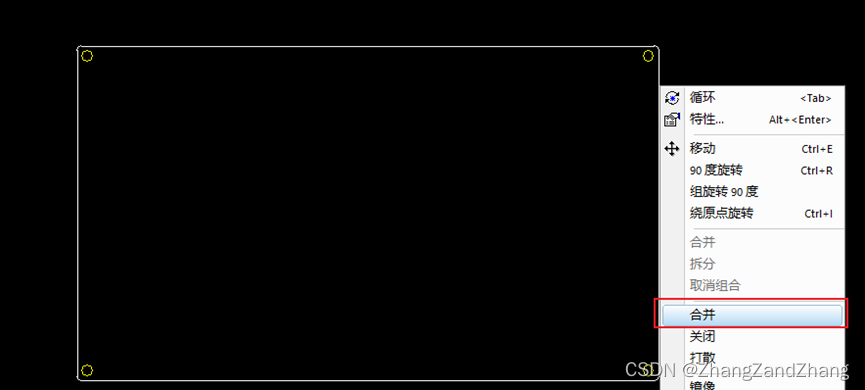

4.选择板框外形,右键单机合并
在这里插入图片描述

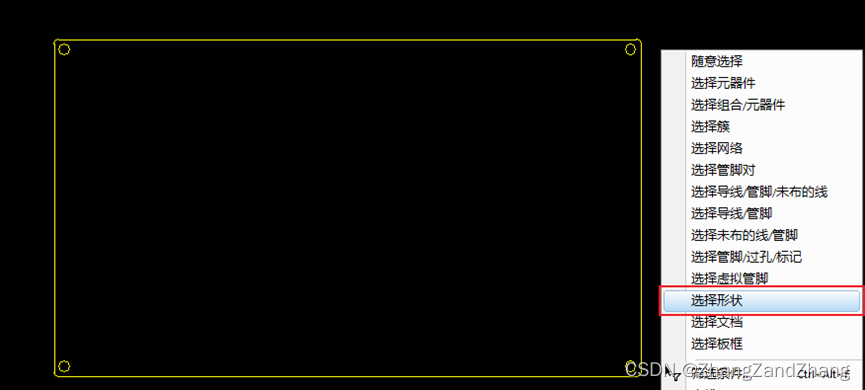

5.右键点击选择形状
在这里插入图片描述

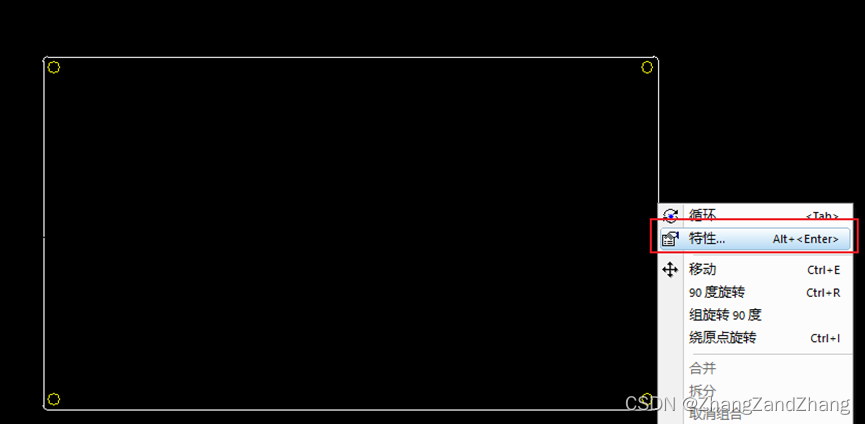

6.右键选择特性
在这里插入图片描述

7.弹出窗口,类型选择板框
在这里插入图片描述

8.板框就绘制成功了

在这里插入图片描述


总结

关注我,持续更新中!!
当然,复杂图形不建议在PADS中绘制,可以由其他软件转换过来,具体问BD啦!!
