AD画PCB如何确定PCB板框
板框的设置
1、首先要明确PCB板框属于哪一个层

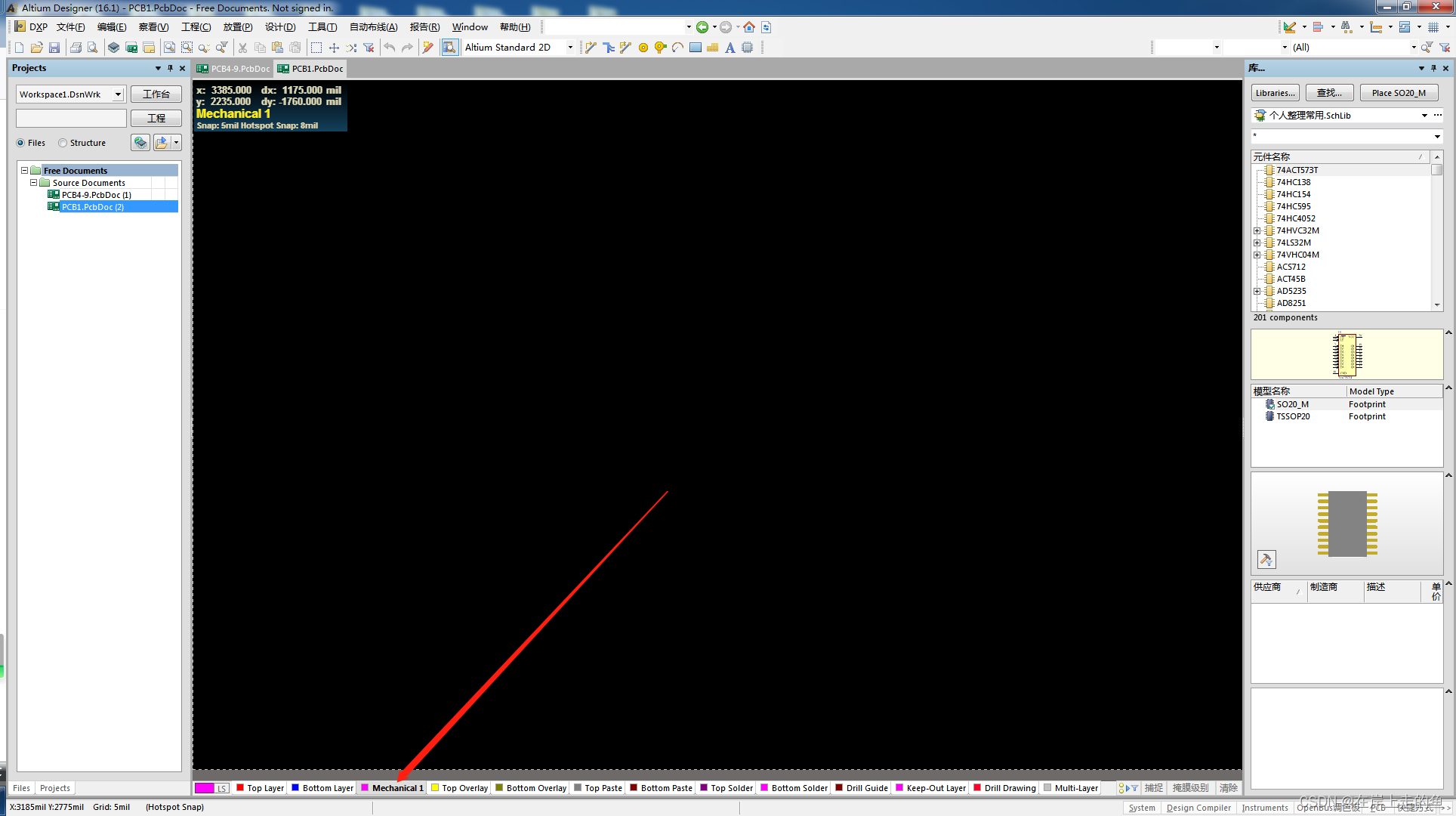

在创建PCB文件后，会生成一块黑色的幕布（你可以理解为一个足够大的PCB底片），我们要设计的PCB就是在这个底片的基础上产生。我们在设计PCB的边框时，PCB是属于“Mechanical1”层，所以在开始设计PCB边框时，首先应该将层切换到“Mechanical1”，如下图所示：
2、自定义板框的设置与生成

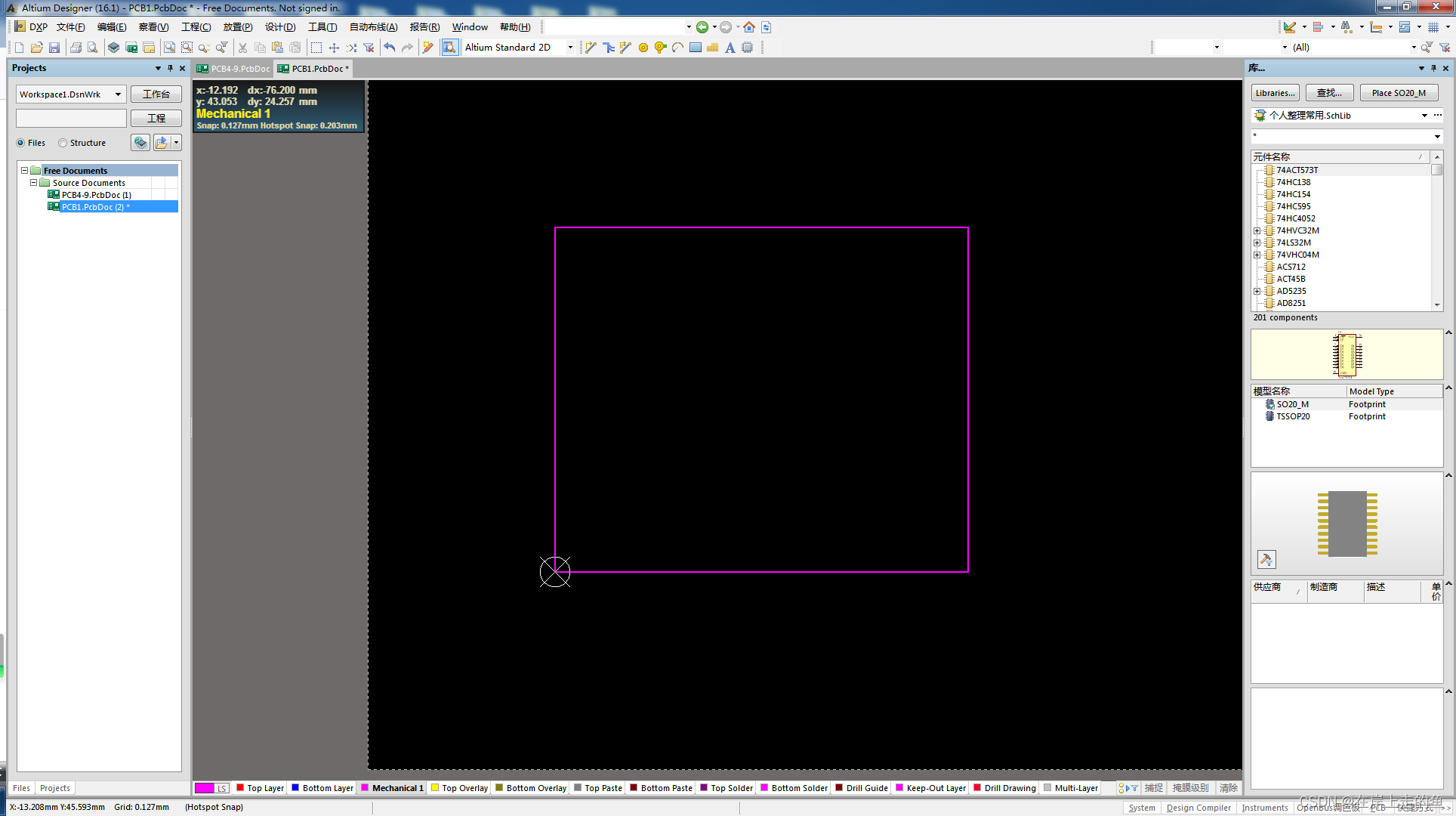

确定好层后，开始放置边框，“放置（P）”->“走线（L）”，然后根据你的具体尺寸画出边框，如下图所示：
上图可以先设置好原点，然后随便画横线和竖线，然后按照自己的板框尺寸更改横线和竖线的端点坐标就行了，这样画起来会更准确，且不会出现端点不闭合。

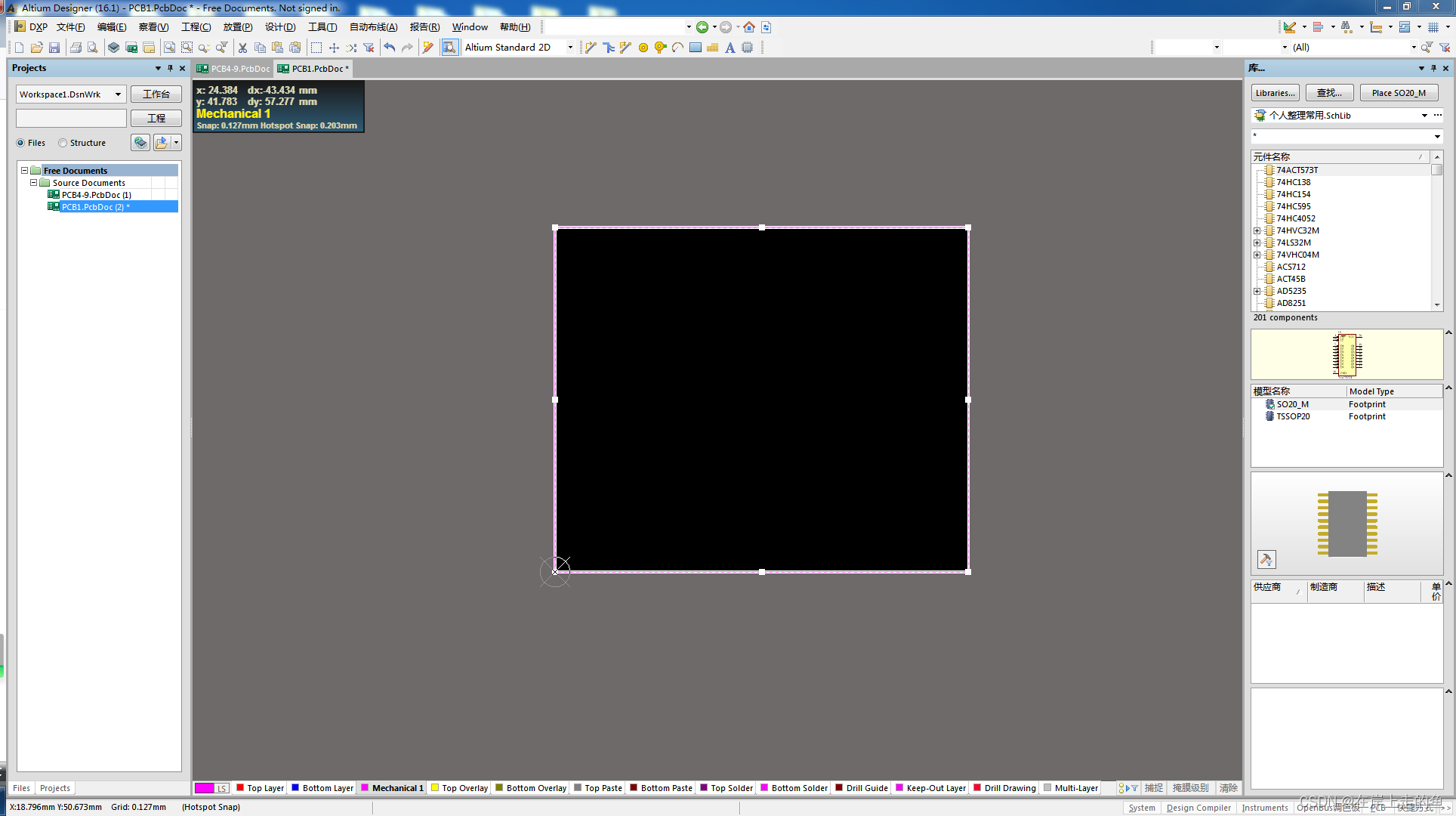

画好板框后全部选中，然后点击“设计（D）”->“板子形状（S）”->“按照选择对象定义（D）”。然后黑色的幕布就会缩小至你画的板框内，如下图所示：
至此PCB板框创建完毕！
