PWM转 DA
- pwm位宽是分辨率，也是理论上能趋近的精度。
- 对于PWM外加RC滤波，实现D/A功能，PWM周期应该以短为好，周期长了，RC滤波很难滤干净，会有纹波存在。
- 另外，周期长了，电容的漏电流将严重影响D/A转换精度，一般宜选用低漏电流的电容为好，如聚苯乙烯电容、钽电容。
- 基于RC理论模型如下：
- 1阶RC滤波,幅频特性为：-10lg[1+(f/fp)^2] ， PWM频率为281.25Khz,那么一次谐波频率就是281.25Khz。所以对一阶滤波来说,要达到-44dB的衰减,必须-10lg[1+(f/fp)^2]=-44;
得到f/fp=158.486,即fp=281.25/158.486=1.77Khz.
RC 低通滤波截至频率fc=1/2πRC，Vout =Duty*VCC。充电时间为 3RC充满。

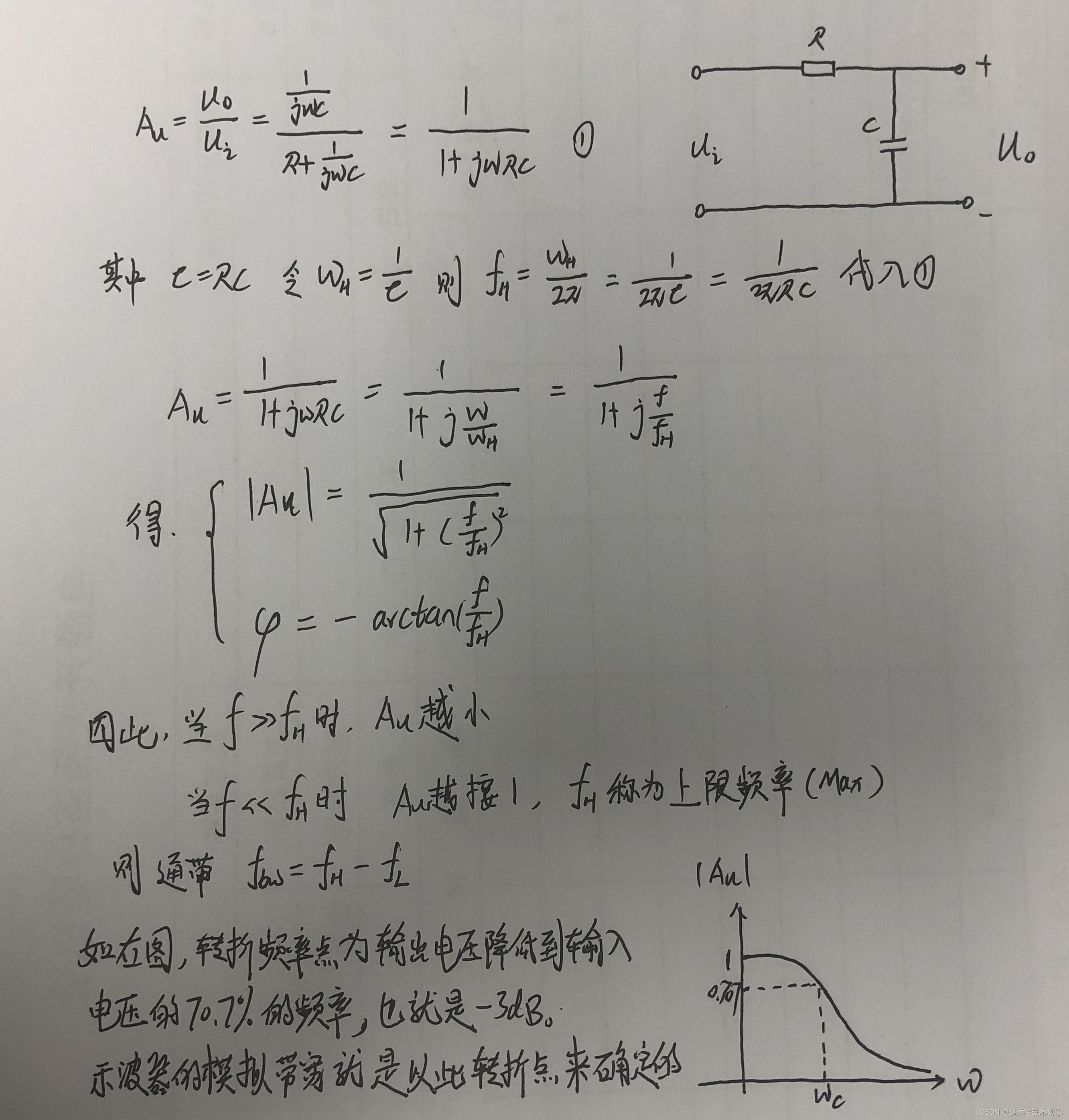

RC低通滤波器
当采用低通滤波器模拟DAC时，PWM频率应远大于RC低通滤波电路的截止频率fc=1/2πRC（10倍以上&#
