PWM转电压模块

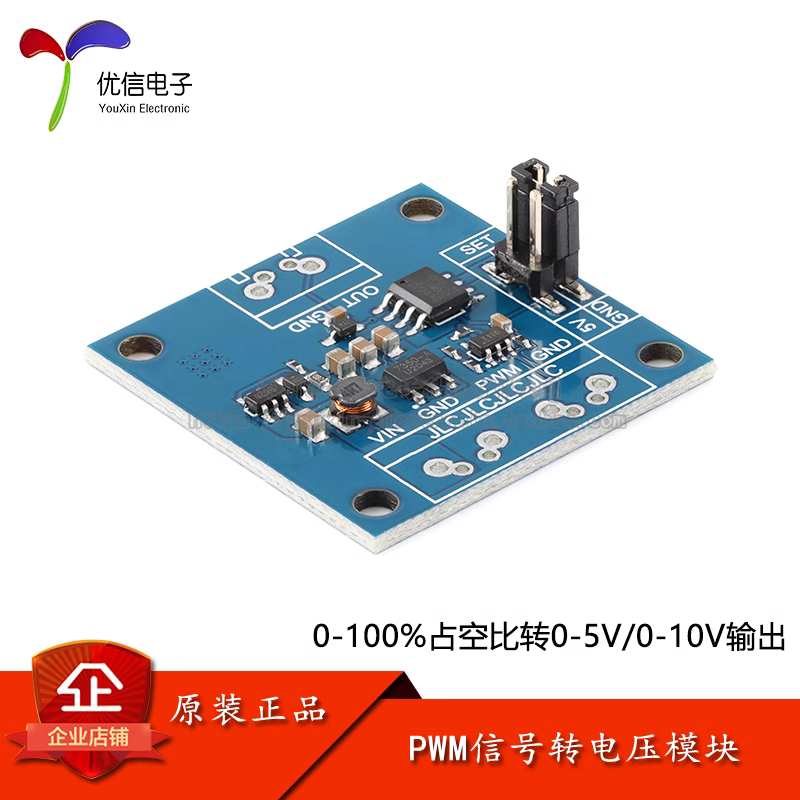

PWM转电压模块简介

本次要介绍的是PWM转电压模块，可以把不同占空比的PWM信号转变成不同的电压输出，它能接受频率在22Hz-20K的PWM，且PWM高电平为3.3V - 24V即可。通过改变跳线帽设置输出电压范围，两档可选，加上较宽范围的输入参数，使它适用于更多的场景、兼容大部分模拟量调节的电机、LED控制板。

模块特点

1. 3.3V - 24V输入信号电压范围
2. 22Hz-20KHz输入信号频率
3. 输出误差<±1.2%
4. 输出电流<15mA（仅用作信号，不可带载）

工作

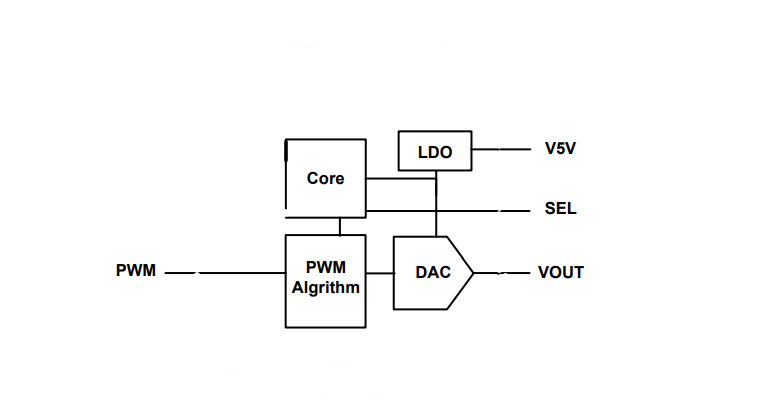

框图

模块相当于一个PWM信号输入，模拟信号输出的DAC，通过模块上跳线帽连接的电平选择输出电压范围为0-5V或者0-10V

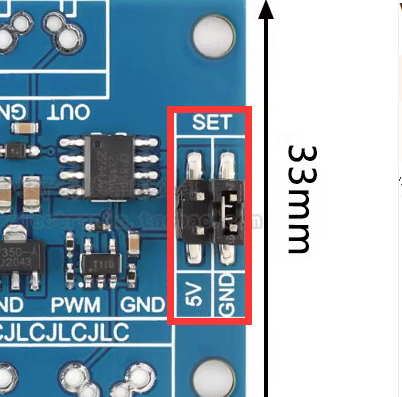

当跳线帽接到把SET和GND短接在一起，那么0% - 100%占空比的PWM对应的输出电压范围是0V - 5V，实际输出电压V_OUT=5V *D_PWM；
当跳线帽接到把SET和5V短接在一起，0% - 100%占空比的PWM对应的输出电压范围是0V - 10V，实际输出电压V_OUT=10V *D_PWM。
D_PWM为输入PWM的占空比。

工作参数

输入信号频率要求：22Hz - 20KHz；
输入信号高电平应在3.3V - 24V之间；
输入电压：3.3V - 12V

引脚说明

VIN：模块供电正
GND：电源、信号、输出地
PWM：PWM输入引脚
OUT：电压输出
SET：输出电压范围选择

测试

接线

测试环境：
供电：5V
PWM电压：0V－5V
PWM频率：8K
PWM波形：

实验现象

D_PWM = 50%、SET = GND

D_PWM = 50%、SET = 5V

D_PWM = 10%、SET = GND

D_PWM = 10%、SET = 5V

D_PWM = 20%、SET = GND

D_PWM = 20%、SET = 5V

D_PWM = 80%、SET = GND
D_PWM = 80%、SET = 5V

实验总结

模块的信号输入频率在1K-8K内输出电压的误差比较小，超过8K的频率后会出现输入频率越大误差相对越大的情况，但在22Hz - 20KHz的频率内都符合模块±1.2%的允许误差。
