YB菜菜的毫米波雷达自学之路（五）——几个典型物体的角反射器RCS计算
YB菜菜的毫米波雷达自学之路（五）——几个典型物体的角反射器RCS计算
- 1 几个典型角反
- 2 一个实际物体的计算验证
1 几个典型角反
了解并记录几个典型角反射器的RCS计算，分别是：球、平板、圆柱和三角反射器（如图1）
图1
总体规律就是
R C S = 投影截面 ∗ 反射率 ∗ 方向性 RCS=投影截面*反射率*方向性 RCS=投影截面∗反射率∗方向性
2 一个实际物体的计算验证

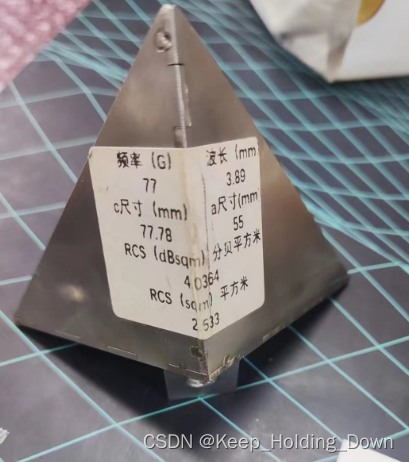

图 2 是在淘宝上买的一个三角反射器，白纸上是淘宝给的角反射器参数：
a = L = 55 m m a=L=55mm a=L=55mm
λ = 3.9 m m \lambda = 3.9 mm λ=3.9mm
R C S = 2.5 ( m 2 ) RCS= 2.5 (m^{2}) RCS=2.5(m2)
R C S = 4 ( d B m 2 ) RCS= 4 (dBm^{2}) RCS=4(dBm2)
用图1中的公式简单计算：
R C S ≈ 2.4 ( m 2 ) RCS\approx 2.4 (m^{2}) RCS≈2.4(m2)
R C S ≈ 3.8 ( d B m 2 ) RCS\approx 3.8(dBm^{2}) RCS≈3.8(dBm2)
图2
总体上大差不差
