走进MSTP -- 2. 分组业务

OSN设备

MPLS

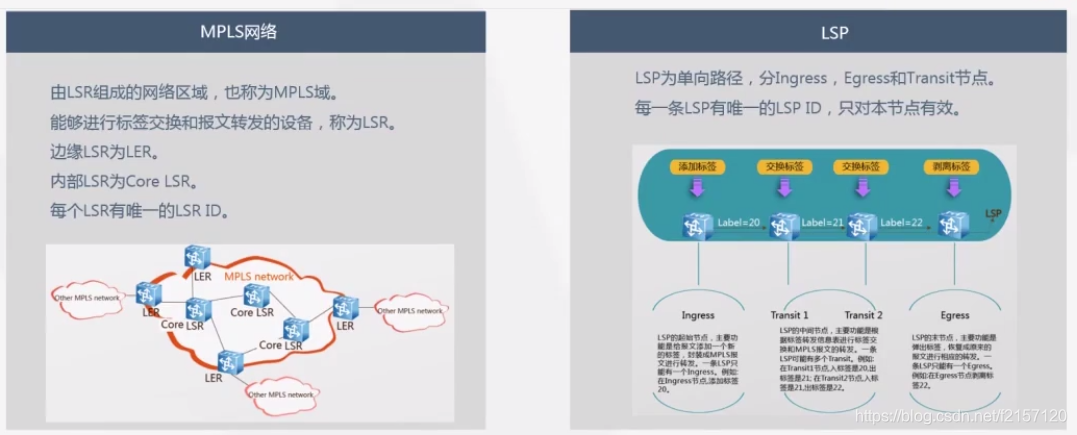

MPLS网络是由LSR节点组成的网络区域，LSR是指能够进行标签交换和报文转发的网络设备，典型的MPLS网络如图所示

MPLS域边缘的LSR节点称为LER，内部的节点为Core LSR,核心LSR的相邻节点都运行MPLS。

在MPLS网络中，LSR对具有相同特征的分组采用相同标签交换机制进行转发，这些具有相同特性的分组称为FEC(Forwarding Equivalence Class)，而一个FEC在MPLS网络中经过的路径称为标签交换路径LSP（Label Switch Path），LSP是单向路径，

Ingress是LSP的起始节点，将报文封装标签，进行MPLS报文转发

Transit是中间节点，进行标签交换和MPLS报文转发

Egress是末节点，弹出标签，恢复成原始报文转发

LSR会分配ID给LSP以便上层应用（Tunnel）能够调用LSP，LSP ID只对本节点有效

OSN设备MPLS Tunnle中只有一条LSP，LSP ID即为MPLS Tunnel ID

PWE3

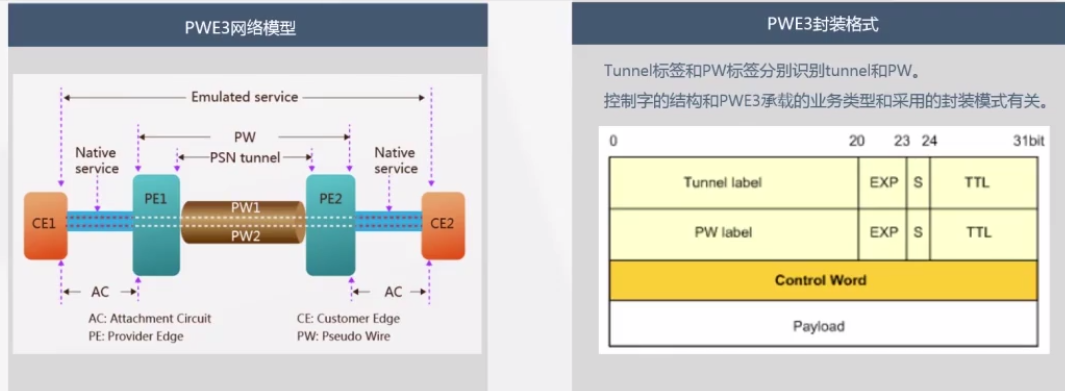

PWE3是指在分组网络中模拟Ethernet，TDM，ATM/IMA业务的一种二层业务承载技术，PWE3的网络模型如图

PE之间建立PW，为CE业务提供PW业务接入，PE之间建立tunnel承载PW。

以CE1到CE2的业务方向为例，业务处理过程为：CE1将业务传送到PE1，PE1将业务封装PW和Tunnel标签，进行MPLS报文转发，PE2解封装Tunnel和PW标签，将业务传送到CE2

PWE3的封装格式如图右，Tunnel标签和PW标签分别识别tunnel和PW，控制字用于报文顺序检测，报文分片和重组等功能，其结构与PWE3承载的业务类型和采用的封装模式有关。

E-Line业务

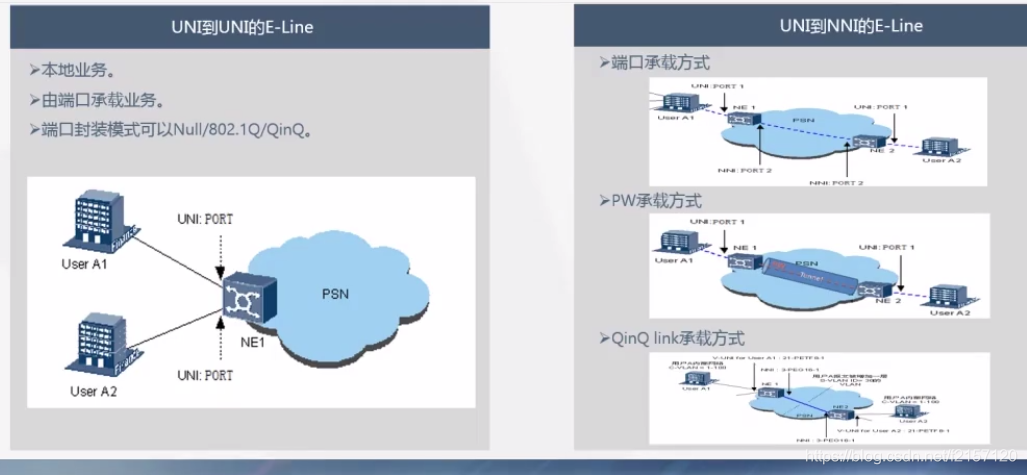

E-Line业务分为UNI到UNI业务和UNI到NNI业务两种，其中UNI到NNI又分为端口承载，PW承载和QinQ link承载三种类型。

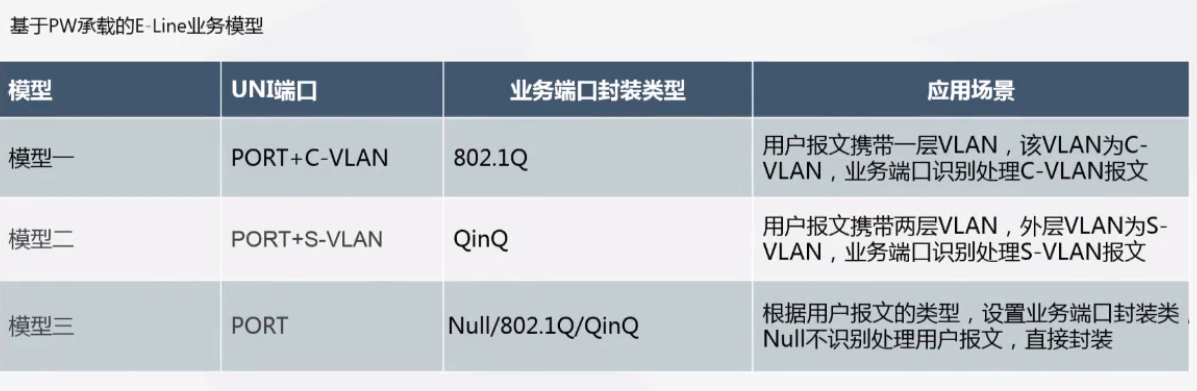

UNI到UNI的E-line为本地业务，端口承载的Eline业务，PE之间通过端口转发以太业务；PW承载的E-line业务PE之间由Tunnel承载的PW链接转发业务；QinQ link承载的E-line，PE之间创建QinQ link，可以为用户报文添加一层S-VLAN，下表为基于PW承载的E-line业务模型

业务端口==PE端口

承载以太业务的pw称为ETH PWE3

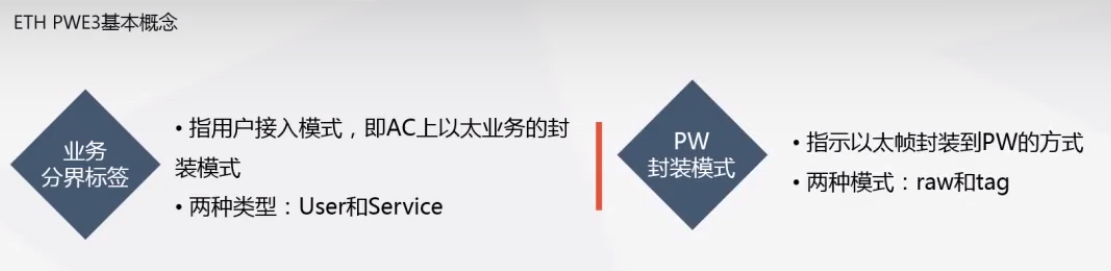

业务分界标签：指示用户接入的方式，即用户以以太业务的封装模式，分为User和Service两种类型，

PW封装模式：

ETH PWE3业务处理过程如下：

ETH PWE3业务处理过程：

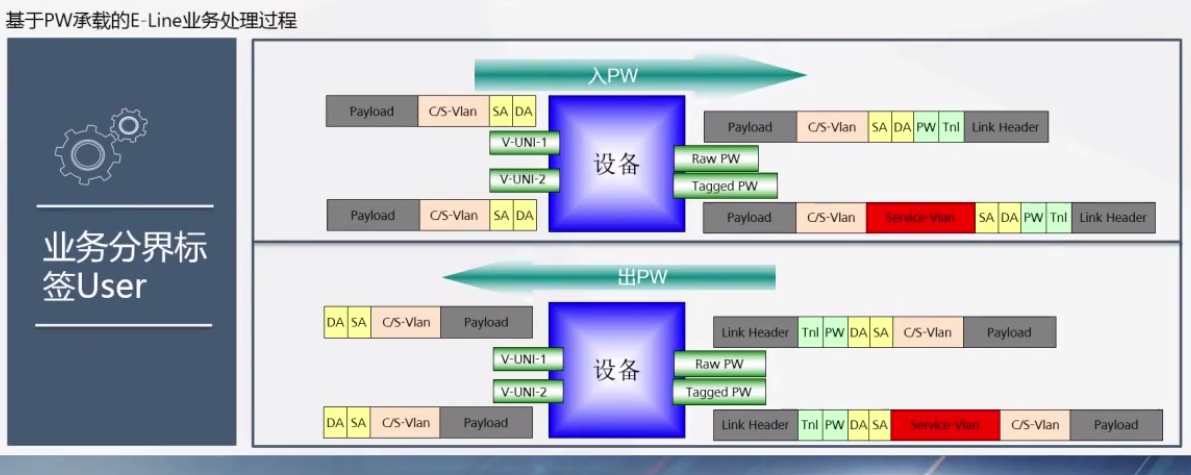

业务分界标签为User时，

- PW封装模式为RAW时，入PW，PE直接将报文封装入PW；出PW时，PE解封装PW后，直接将报文传送给CE。

- PW封装模式为TAG时，入PW，PE为报文添加一层Service-VLAN封装入PW；出PW时，PE解封装PW，去掉Service-VLAN，将报文传送给CE。

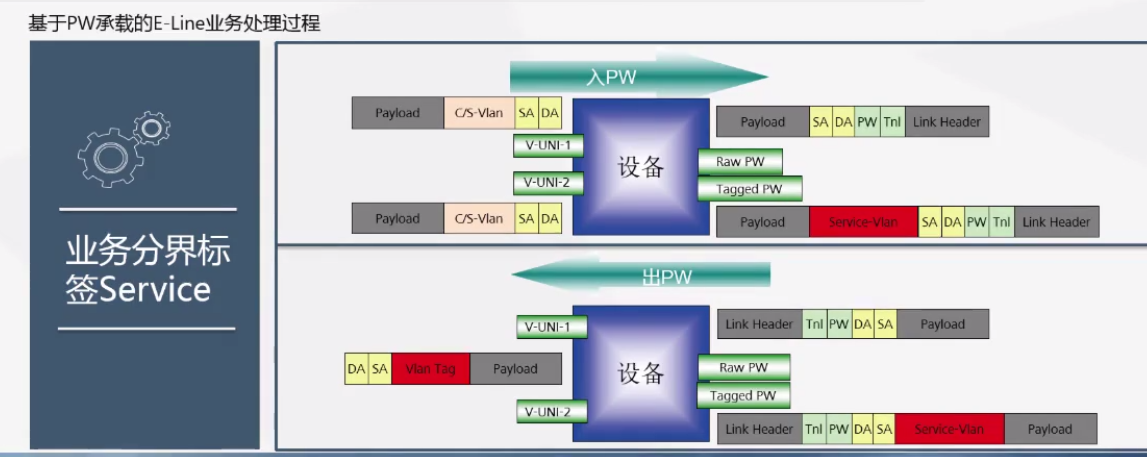

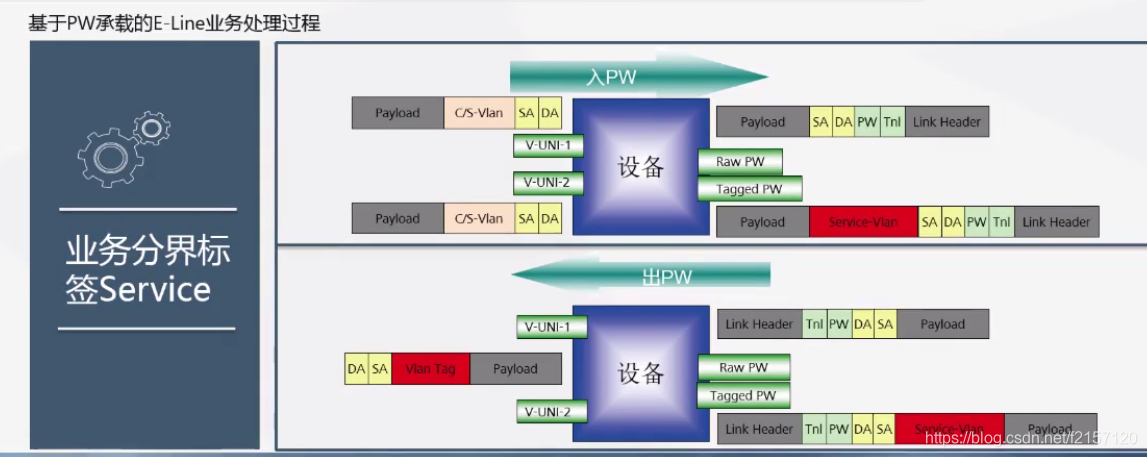

业务分界标签为Service时，用户报文最外层的VLAN作为service-vlan,若用户报文没有vlan，则添加默认的s-vlan：1

- PW封装模式为RAW时，入PW，PE直接将用户报文去掉vlan后封装入PW；出PW时，PE解封装PW后，根据业务端口的设置，增加VLAN后传送给CE。

- PW封装模式为TAG时，入PW，PE将用户报文的vlan去掉，为报文添加一层Service-VLAN封装入PW；出PW时，PE解封装PW后，根据业务端口的设置增加VLAN后，将报文传送给CE。

E-LAN业务

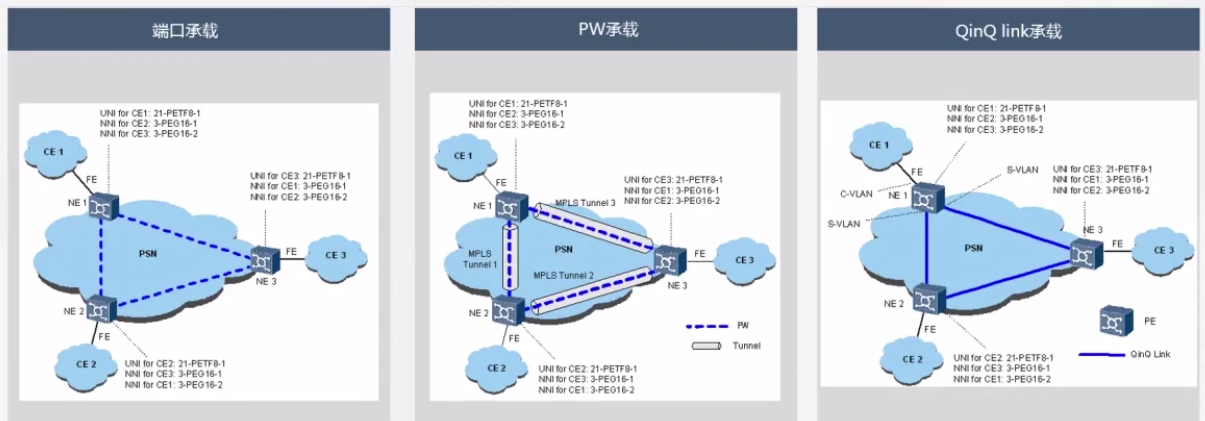

端口承载的E-LAN业务：PE之间哦那个过端口转发以太业务

PW承载的E-LAN业务，PE之间由tunnel承载的PW链接转发业务

QinQ link承载E-LAN，PE之间创建QinQ link，可以为用户报文添加一层S-VLAN

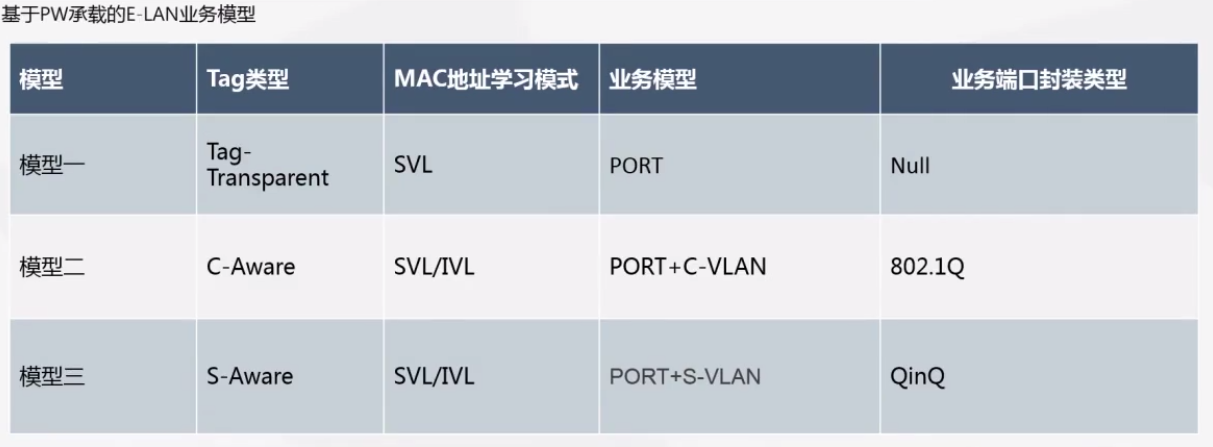

E-LAN业务基于PW承载的报文转发过程与E-Line一致

C-Aware是指，基于C-VLAN进行mac地址学习

S-Aware是指基于S-VLAN进行mac地址学习

Tag-Transparent是指当端口的封装类型设置为Null时，可以透传任何以太网报文

SVL是共享式VLAN学习，所有VLAN共享一个MAC地址转发表，MAC地址在该转发表内是唯一的

IVL是独立式VLAN学习，不同VLAN的MAC地址转发表相对独立，不同MAC地址转发表里有相同的MAC地址
