Keysight示波器使用备注
Keysight示波器使用备注
文章目录
- Keysight示波器使用备注
- 1.抓取下降沿波形
- 2.获取数据
- 3.获取测量信息
- 4.配置采样率
1.抓取下降沿波形
Keysight示波器抓取下降沿波形：
1.点击Trigger设置下降沿
2.点击analyze设置
功能 -> DVM => 触发电平
源 => 2
阈值 => 2
3.single => 触发
2.获取数据
1.点击cursor
2.选择select
3.选择x1，x2

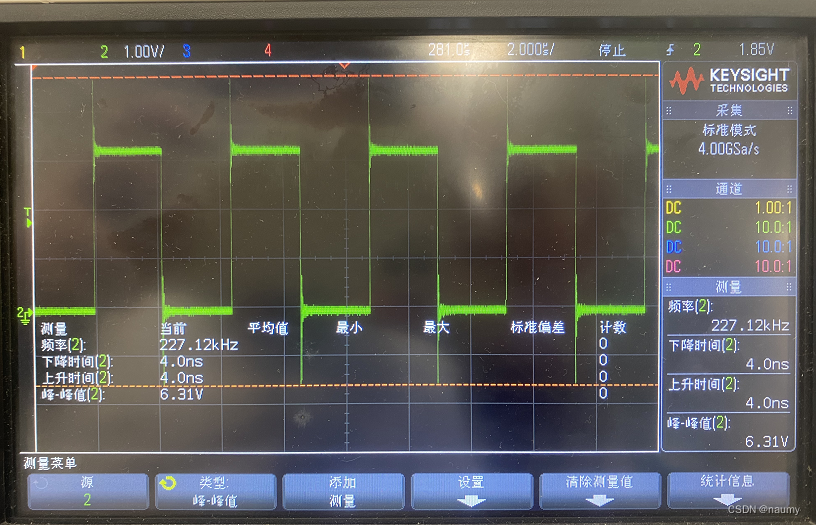

3.获取测量信息
1.点击meas
2.添加测量 -> 找到需要添加的测量信息 -> 转动按钮选择（最大选择4个）
2.统计信息
3.显示开启
4.配置采样率
采样率 = 采样点数/采样时长
实例：
1M = pow(10, 4) / 0.01s
# 每一格代表1ms，10个格子就是10ms
0.01s = 10ms
1M = pow(10, 6)
