AnyEyes示波器使用介绍

目录

• 概述
• 数据示波
• • 操作方法
• 波形保存
• • 操作方法
• 波形查看
• • 操作方法
• 波形分析
• • 波形的移动缩放
  • • 波形的缩放
    • 波形的移动
  • 光标功能。
• 示波器设置
• • 选项
  • 配置保存。
  • 配置加载

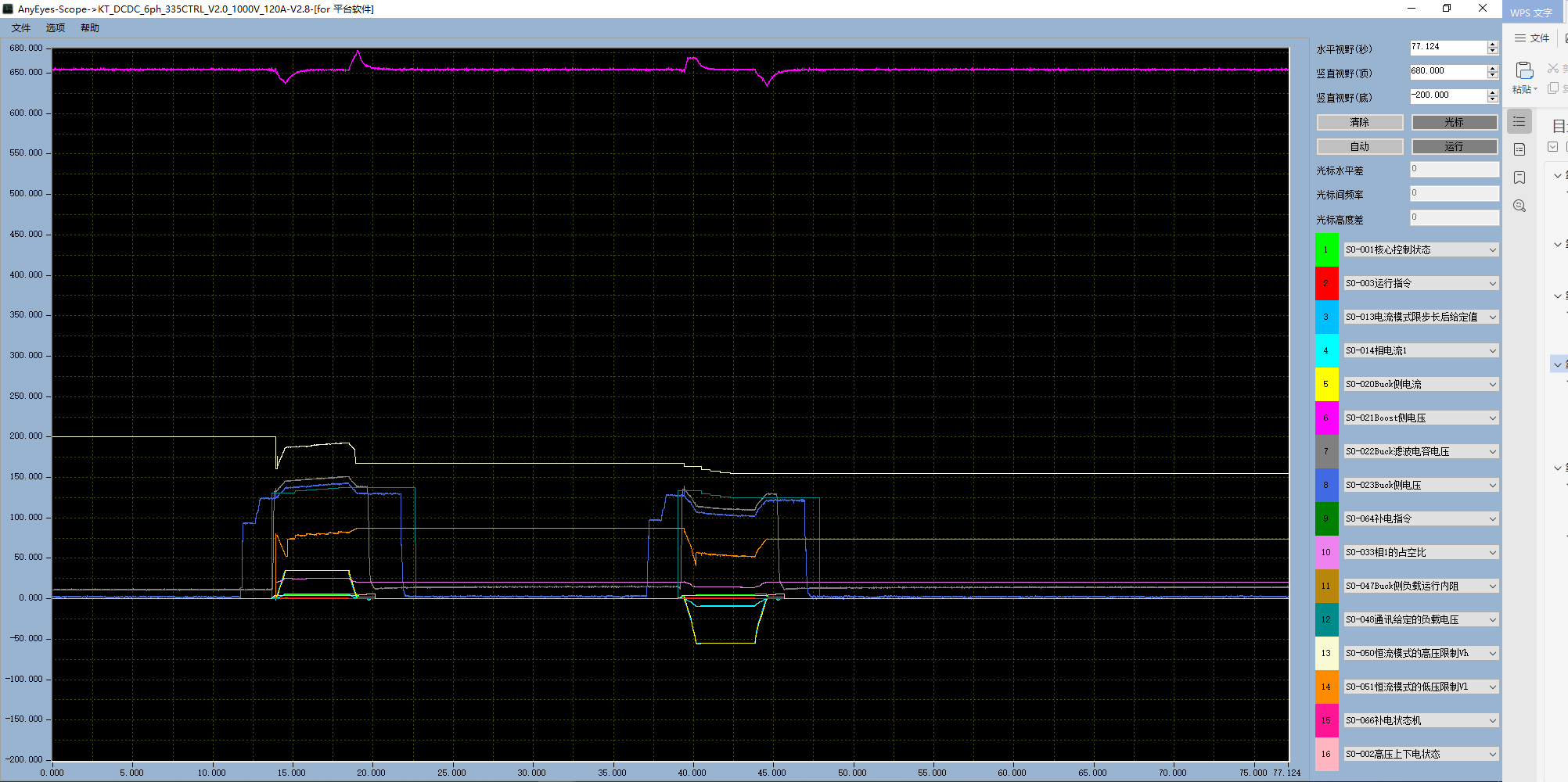

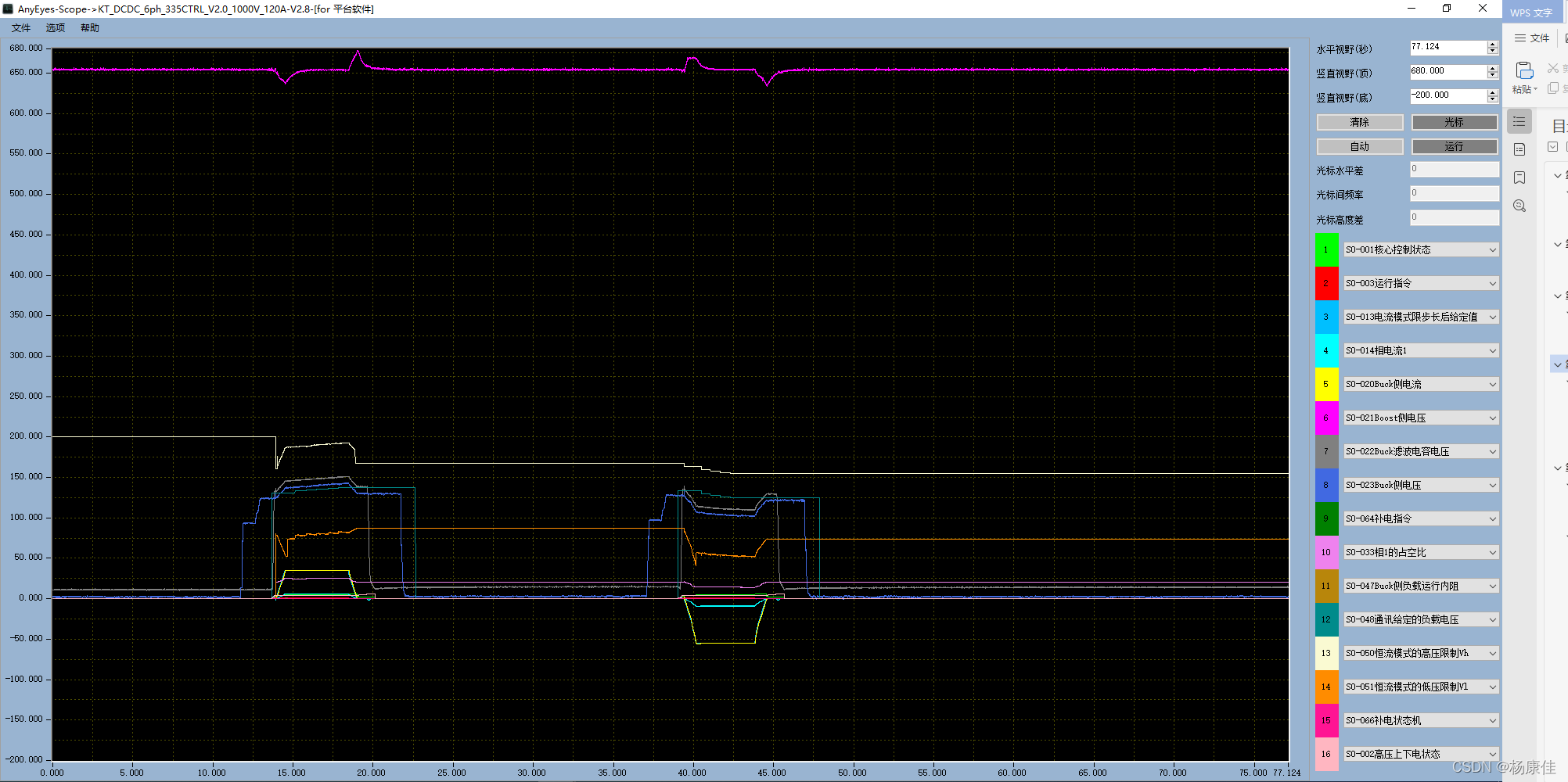

概述

示波器是对下位机的变量执行快速监控的强大工具。
最快支持1ms周期的数据监控。
最多支持16通道的数据同时刷新。
示波器主要包括如下几个功能：
1、数据示波
2、波形保存
3、波形查看
4、波形分析
5、示波器设置

数据示波

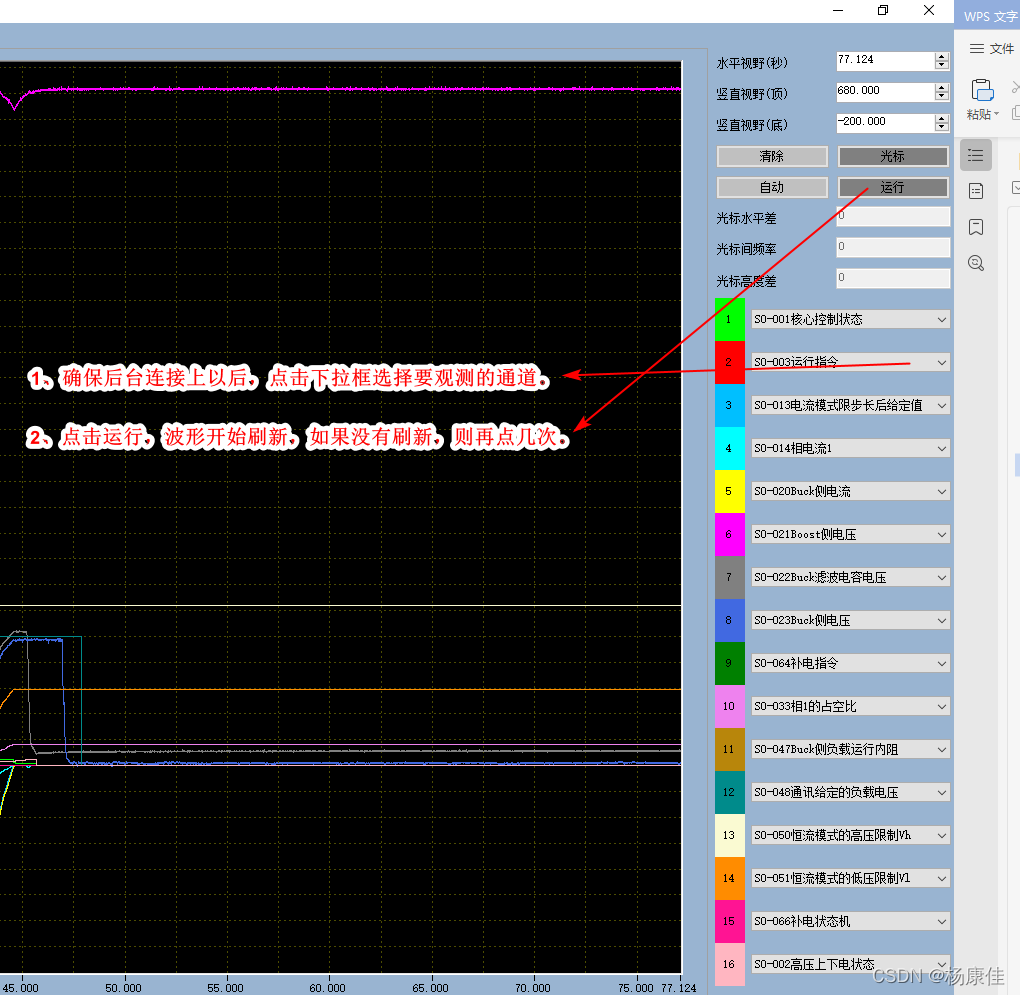

操作方法

1、确保后台已经连接上。
2、打开示波器，选择合适的通道（一般来说，用默认的即可）
3、点击运行按键。数据就开始刷新了。
小技巧：通过点击清除，可以清除掉所有的曲线。一般长时间观测了没有意义的数据，就可以先清除一段，再从头观测。

波形保存

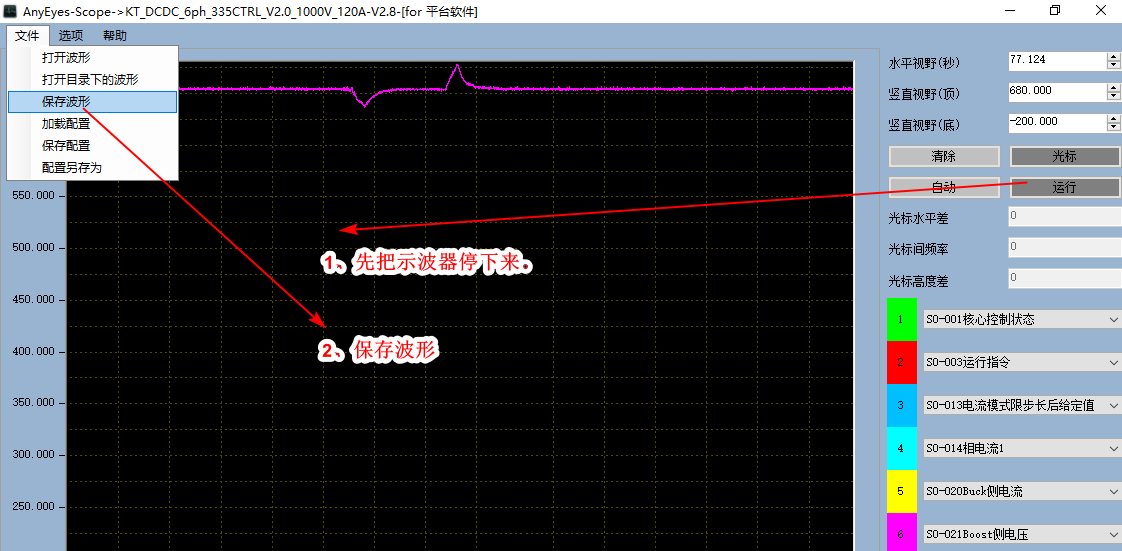

操作方法

1、点击 停止 按钮，把波形停下来。
2、点击左上角 文件->保存波形。保存文件到本地即可。

波形查看

操作方法

1、点击 文件->打开波形。
2、选择对应的波形文件即可。

波形分析

波形的移动缩放

主要是通过快捷键+鼠标的方式实现，通过点击 帮助->快捷键 看到很多信息。

波形的缩放

1、按住Ctrl + 鼠标滑选。可以放大滑选区域。
2、按住Ctrl + 鼠标右击。可以还原放大。
3、按住Atl+Shift+Backspace 可以还原所有缩放。
小技巧：通过鼠标左击 自动 按钮，可以让Y轴变量自适应。通过鼠标右击 自动 按钮，可以让X周自适应。

波形的移动

1、按住Ctrl+鼠标拖动，即可拖动波形整个左右移动。

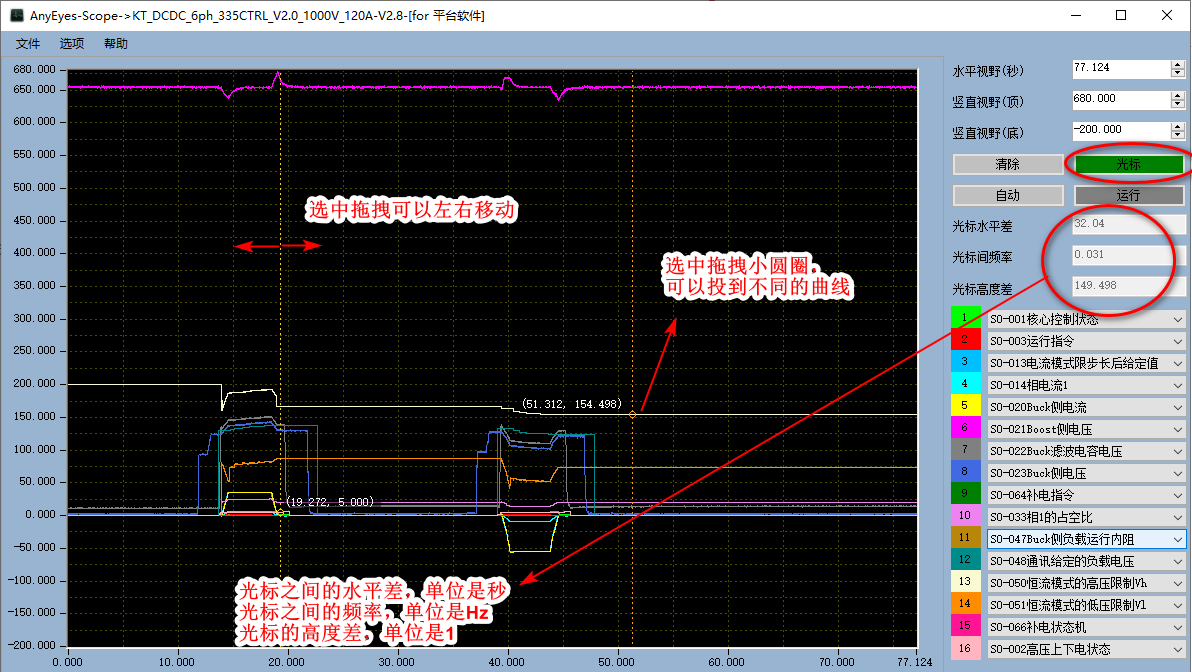

光标功能。

1、点击 光标，就会出现两条垂直的光标。
2、通过鼠标可以移动光标。
3、选中光标的小圆圈，还可以通过移动光标，让光标投到指定的曲线。
4、光标的坐标信息在右侧有显示。

示波器设置

选项

1、点击选项，会弹出选项卡。
2、一般来说，采样周期，配置为4ms，好一些的电脑可以配到2ms 或者 1ms。再差一些的电脑可以匹8ms或者16ms。其他解不用改。
3、通道选项卡。一般设为16个，不用管。也可以根据自己的需求改为8个。

配置保存。

选定好通道后，可以通过 文件->保存配置，或者配置另存为 实现配置的保存。

配置加载

打开 文件->配置加载。可以加载自定义的配置，避免每次都手动配置示波器。
