S参数转换为材料的复介电常数和复磁导率(可计算得到介质常数Dk、损耗因子Df)计算软件分享

导入s参数（S2p文件或csv文件），包含S11,S21,S22,S12
即可得到不同频率下的介质常数Dk、损耗因子Df
软件是右Matlab编写，经过实际项目验证，和Keysight N1500A 材料测量软件、Keysight 85071E 材料测量软件进行过对比，保证测试数据的准确性

结果可以各种格式的图表显示：er’、er”、tan delta、ur´、ur"、tan um 和 Cole-Cole。

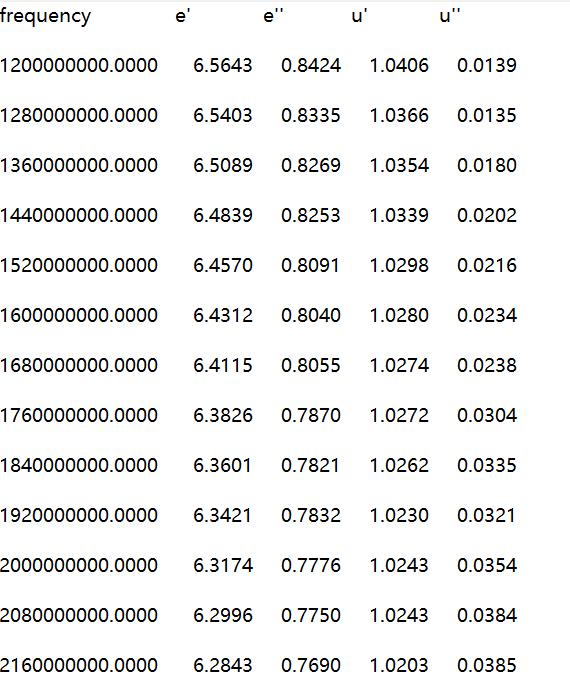

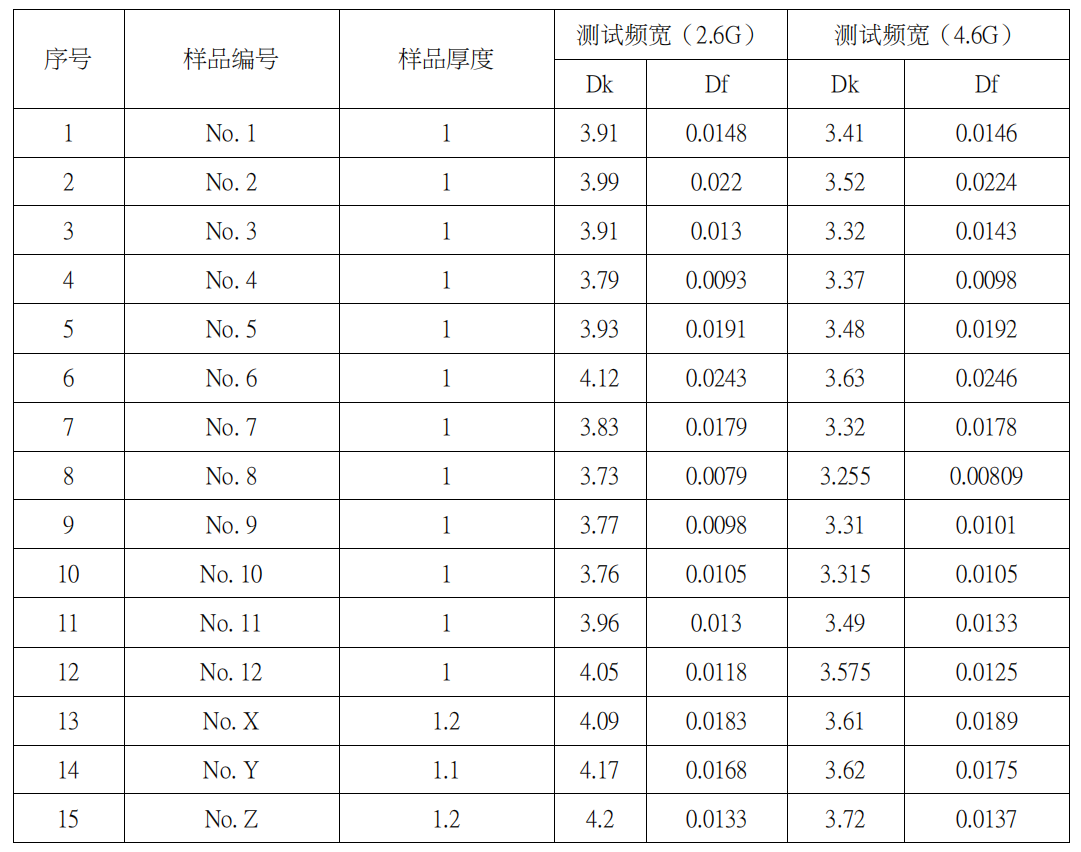

下面为实际样品的测试结果

同时提供原始的测试数据（复介电常数和复磁导率），不同频率下的计算值

以下为Dk/Df的一些概念：
介电常数的虚部与介质的电导率有关系，电导率越大损耗虚部也越大，
ε=ε‘+iσ/ω
ε‘为实介电系数
σ为介质电导率
ω为电磁波的角频率
介电常数是复数量，实部代表电容率，虚部代表损耗，虚部和电导有关，虚部越大，电导率越大，绝缘性能越差

介电常数:εr ( DielectricConstant; Dk ),复介电常数实部

损耗因子(Df)是指介电常数的虚部与实部的比值，体现的是材料对电场能量的传导与其过程中的损耗的相对量度

1)介电常数(Dk)必须小而且很稳定，通常是越小越好信号的传送速率与材料介电常数
的平方根成反比，高介电常数容易造成信号传输延迟。
(2)介质损耗(Df)必须小，这主要影响到信号传送的品质，介质损耗越小使信号损耗也越小。
