S参数转换为材料的复介电常数和复磁导率(可计算得到介质常数Dk、损耗因子Df)计算软件分享-Excel简易版

在实际网络分析仪测试中，如果客户没有买S参数转介电常数的计算软件，只能得到s参数，通过计算也是可以得到的

之前开发过一个Matlab版本的，大家在使用的过程中需要安装Matlab环境，而且之前的算法针对带有夹具的，对于不带夹具的测试计算有误，所以在此推出建议Excel计算软件

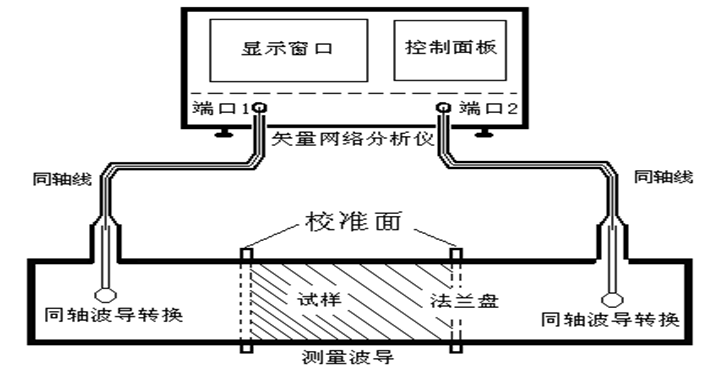

网络分析仪测试系统结构如下：

Excel文件，简单方便，

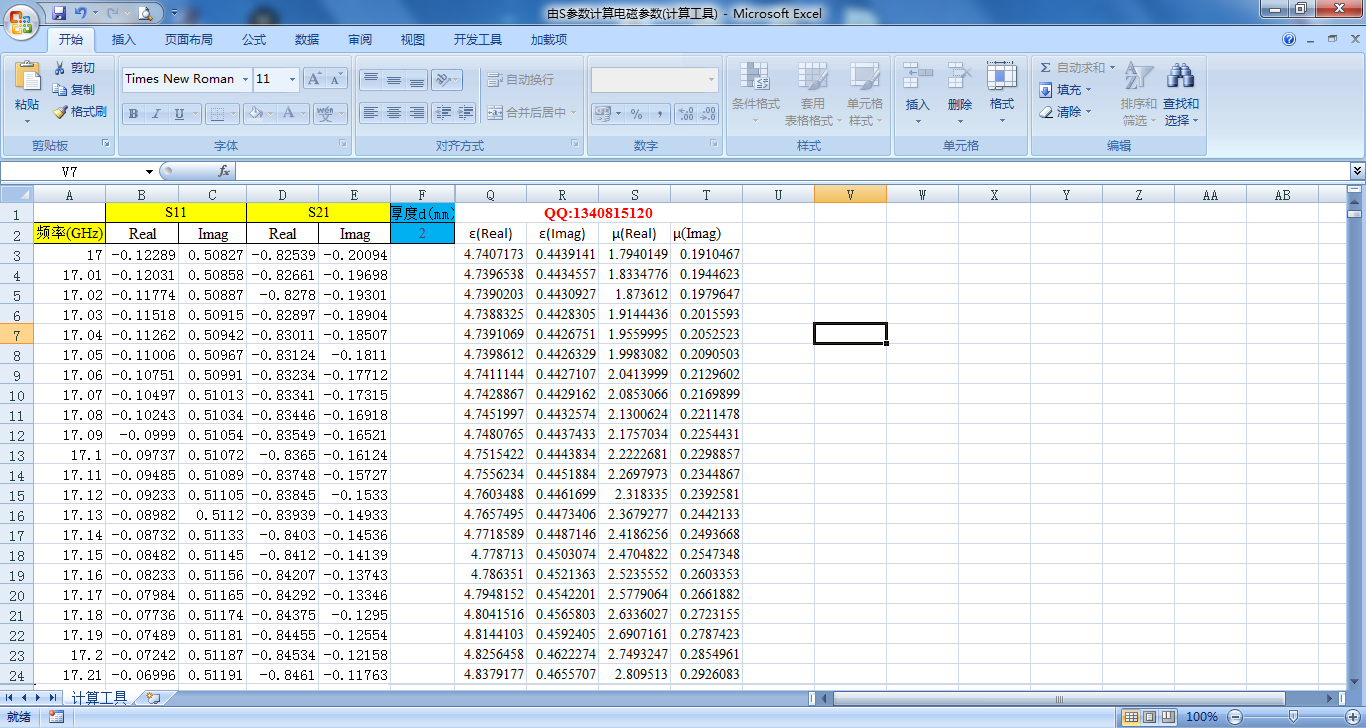

输入S11,S21实部虚部参数，输入产品厚度，即可计算得到复介电常数和复磁导率（
）

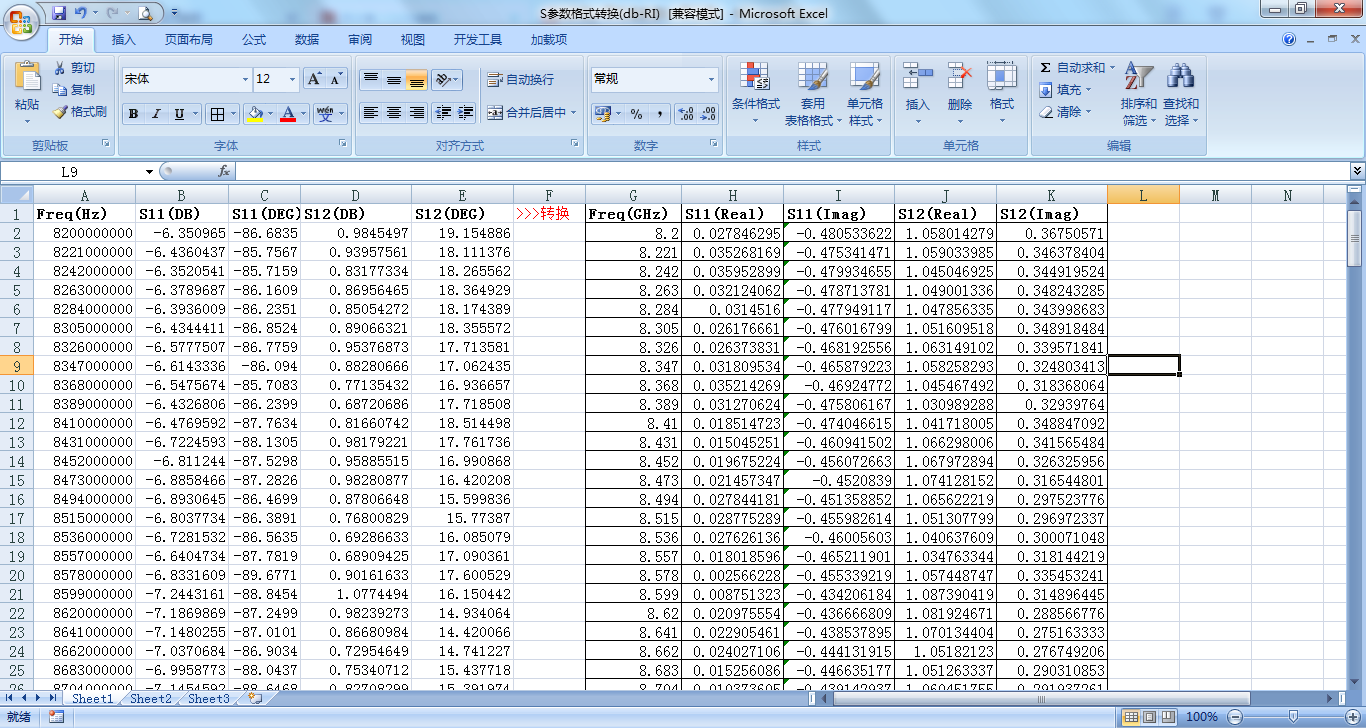

如果客户没有实部虚部的格式，只有db格式，可提供格式转换Excel如下，一样可以得到最终结果，转换工具如下

以下为Dk/Df的一些概念：
介电常数的虚部与介质的电导率有关系，电导率越大损耗虚部也越大，
ε=ε‘+iσ/ω
ε‘为实介电系数
σ为介质电导率
ω为电磁波的角频率
介电常数是复数量，实部代表电容率，虚部代表损耗，虚部和电导有关，虚部越大，电导率越大，绝缘性能越差

介电常数:εr ( DielectricConstant; Dk ),复介电常数实部

损耗因子(Df)是指介电常数的虚部与实部的比值，体现的是材料对电场能量的传导与其过程中的损耗的相对量度

1)介电常数(Dk)必须小而且很稳定，通常是越小越好信号的传送速率与材料介电常数
的平方根成反比，高介电常数容易造成信号传输延迟。
(2)介质损耗(Df)必须小，这主要影响到信号传送的品质，介质损耗越小使信号损耗也越小。

链接：https://pan.baidu.com/s/1ruQ5YSh5_ZS9wx_V3Q5Oow
提取码：qdx0
