滤波器衰减陡度

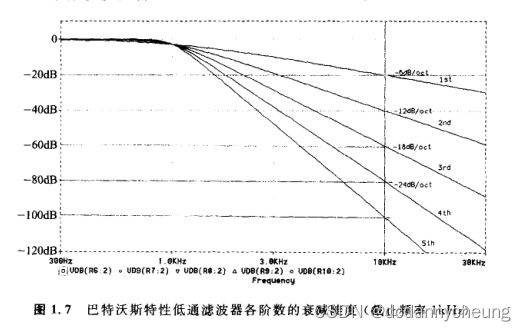

衰减陡度由阶数乘以6Db/oct(20Db/dec)的值决定。
如下图所示

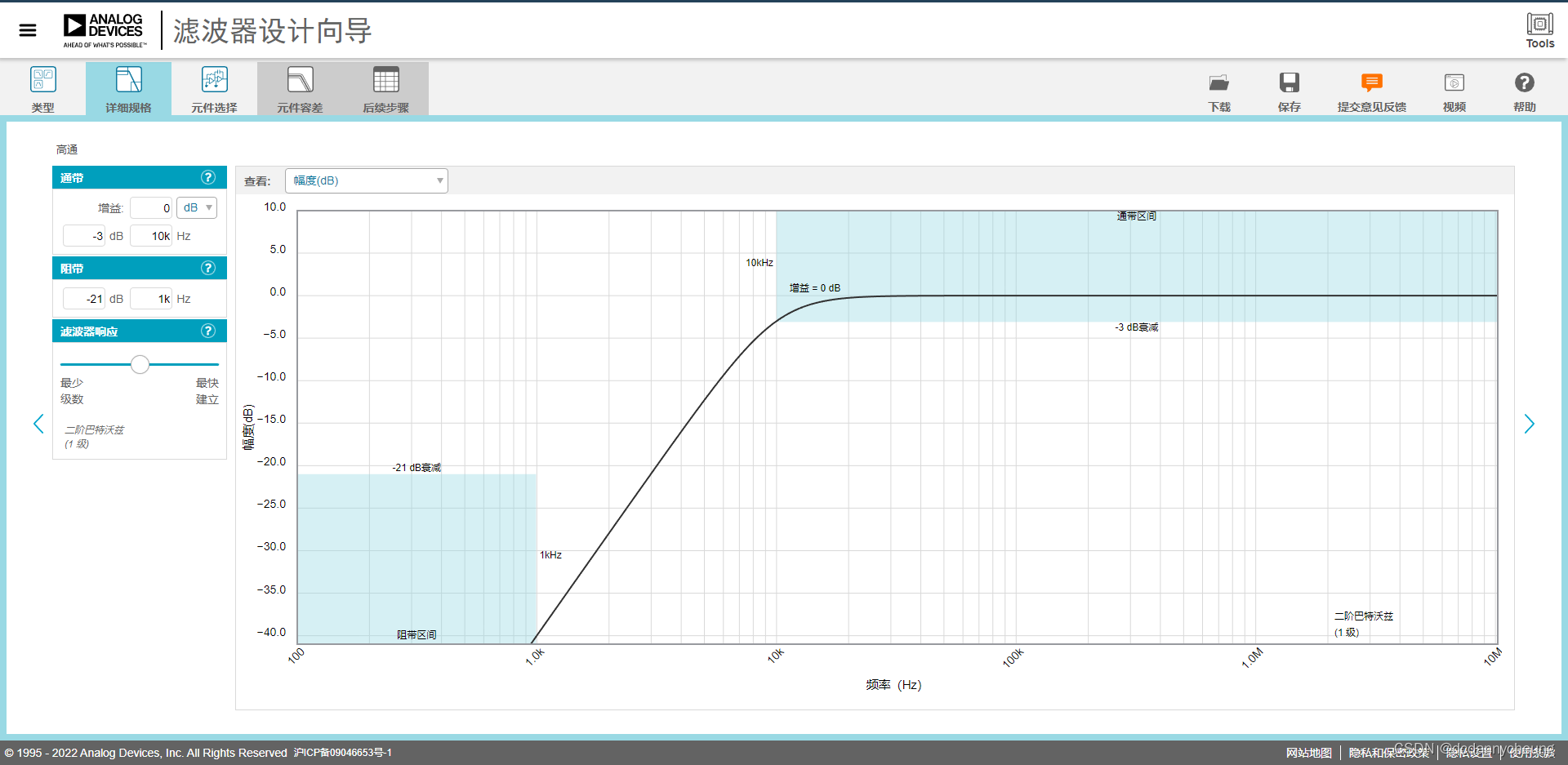

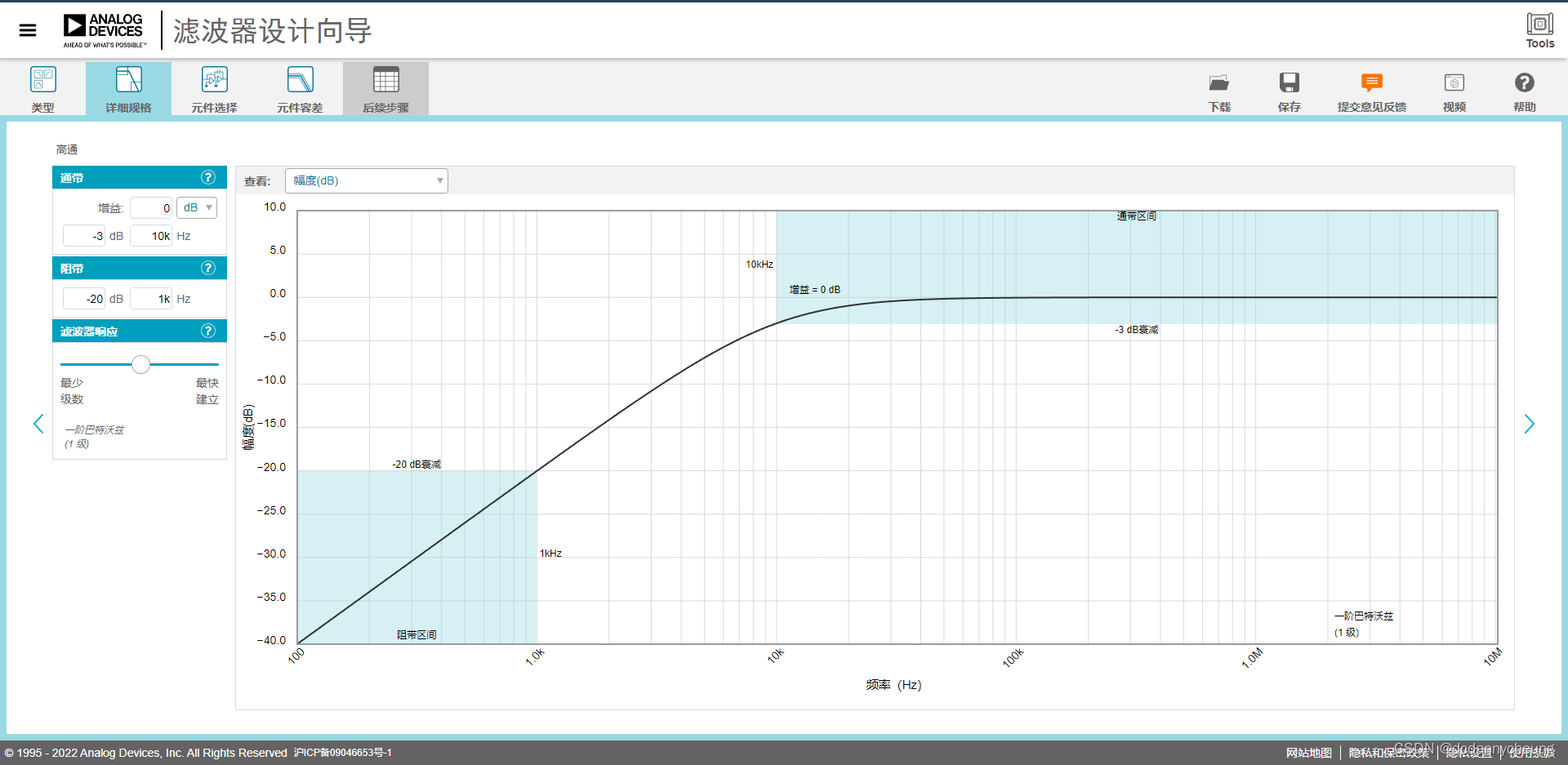

设置通带 增益0db -3db点为10kHz，阻带为-20db点 1kHz。那么刚好斜率为20dB/dec，所以只需要一阶高通就可以做到衰减陡度 。当阻带改为-21db 1kHz ，那么就需要二阶高通。
3dB–指的是比峰值功率小3dB（就是峰值的50％）的频谱范围的带宽；
6dB–同上，6dB对应的是峰值功率的25％。
3dB带宽指幅值等于最大值的二分之根号二倍时对应的频带宽度
幅值的平方即为功率，平方后变为1/2倍，在对数坐标中就是 -3dB的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度，表示在该带宽内集中了一半的功率。
