一、镜像模式

概念介绍

镜像模式：集群模式非常经典的就是Mirror镜像模式，保证100%数据不丢失，在实际工作中也是用的最多的。并且实现集群非常的单间，一般互联网大厂都会构建这种集群模式；

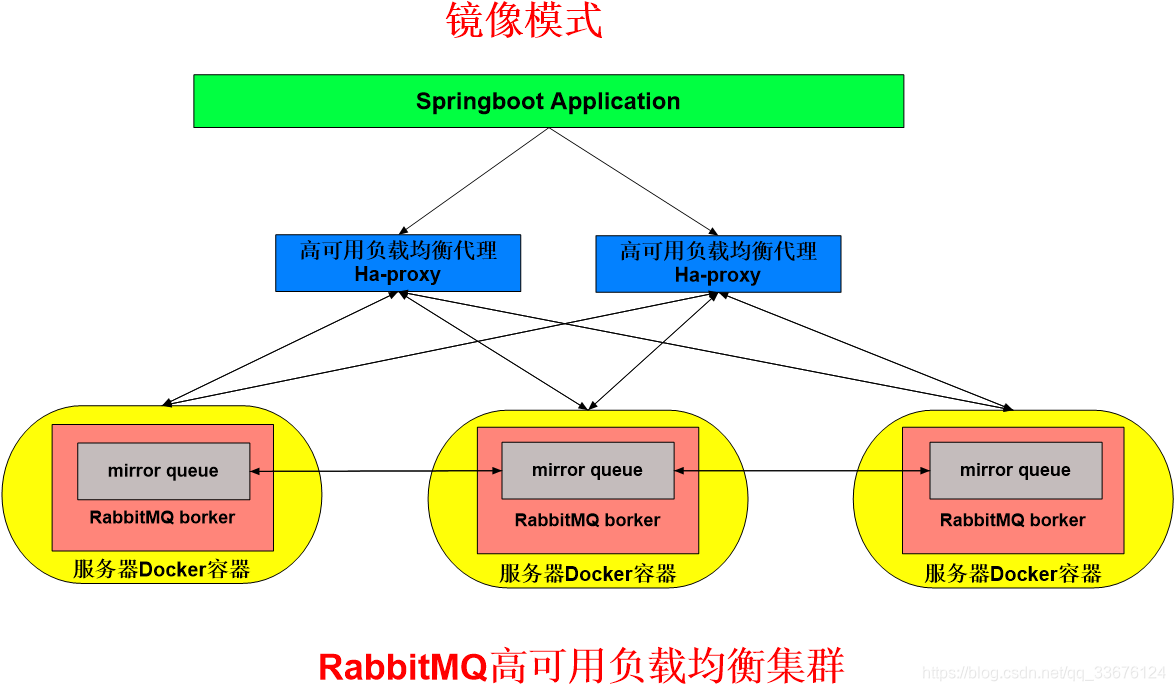

Mirror镜像队列，目的是为了保证rabbitmq数据的高可靠性解决方法，主要就是实现数据的同步，一般来是2-3个节点实现数据同步（对以100%数据可靠性解决方案一般是3个节点）集群架构如下：

我是在windows上使用docker单机部署的；
RabbitMQ 集群环境说明：

部署步骤

1、下载windows版本的docker参考https://www.runoob.com/docker/windows-docker-install.html

2、创建一个桥接网络
docker network create rabbtimanet
查看网络：docker network ls

3、拉取最新rabbitmq和haproxy 最新镜像
docker pull rabbitmq
docker pull haproxy
查看镜像：docker images

4、启动并创建容器master72、slave73、slave74

docker run -d --name=master72 -p 5672:5672 -p 15672:15672 -e RABBITMQ_NODENAME=master72 -e RABBITMQ_ERLANG_COOKIE=‘JIANGZHONGJIE’ -h master72 --net=rabbtimanet rabbitmq:latestdocker run -d --name=slave73 -p 5673:5672 -p 15673:15672 -e RABBITMQ_NODENAME=slave73 -e RABBITMQ_ERLANG_COOKIE=‘JIANGZHONGJIE’ -h slave73 --net=rabbtimanet rabbitmq:latestdocker run -d --name=slave74 -p 5674:5672 -p 15674:15672 -e RABBITMQ_NODENAME=slave74 -e RABBITMQ_ERLANG_COOKIE=‘JIANGZHONGJIE’ -h slave74 --net=rabbtimanet rabbitmq:latest

RABBITMQ_ERLANG_COOKIE：通过Erlang Cookie，相当于共享秘钥的概念，长度任意，只要所有容器都一致即可。
-h: 设置容器hostname名称
–net: 设置所属网络

分别进入master72、slave73、slave74 容器(docker exec -it 容器id /bin/bash)，执行一下：

//图形化界面安装
rabbitmq-plugins enable rabbitmq_management

可以访问以下地址进行测试：
http://localhost:15672/#/
http://localhost:15673/#/
http://localhost:15674/#/

5、salve加入集群操作(注意做这个步骤的时候：需要配置/etc/hosts必须相互能够寻地到 我们已通过-h指定hostname)
分别进入slave73、slave73容器(docker exec -it 容器id /bin/bash)，执行一下：

rabbitmqctl stop_app
rabbitmqctl join_cluster --ram master72@master72
//(--ram：内存存储方式，默认磁盘存储)
rabbitmqctl start_app

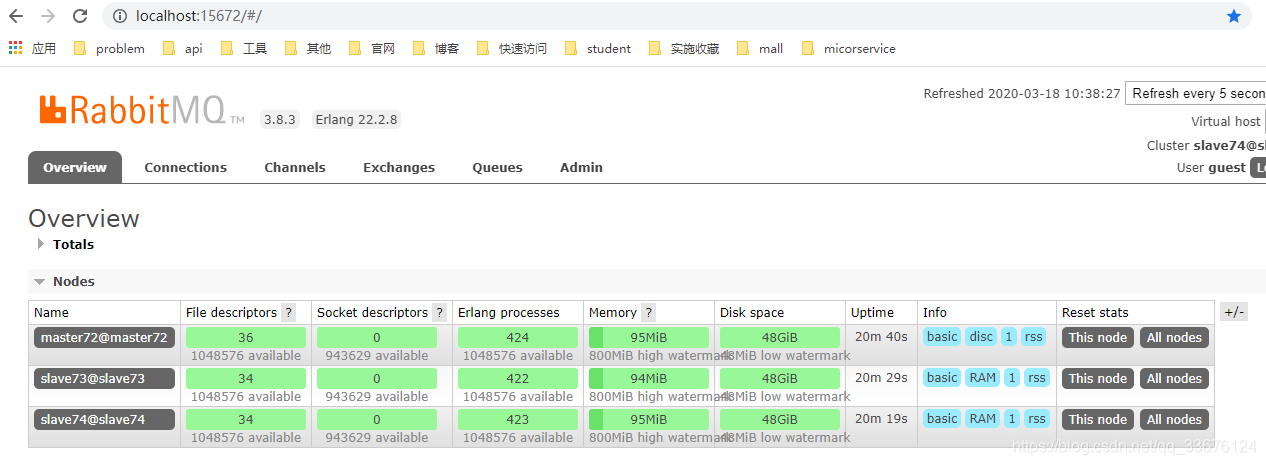

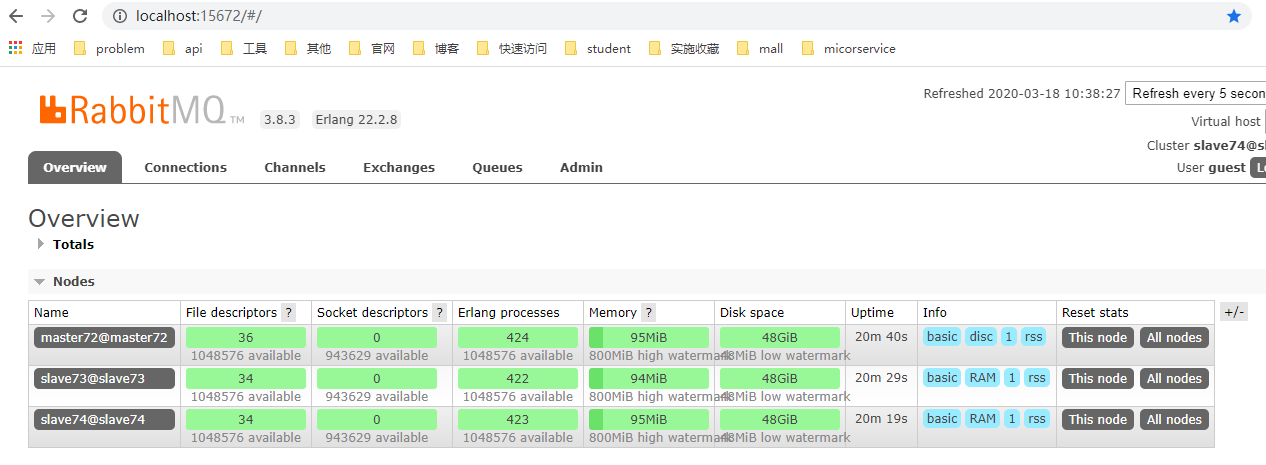

访问任意管控台http://localhost:15674/#/ 如下图：

//其他基本操作
// 在另外其他节点上操作要移除的集群节点
rabbitmqctl forget_cluster_node master73@master73
//集群名称(默认为第一个node名称)修改(任意节点)：
rabbitmqctl set_cluster_name rabbitmq_cluster1
//查看集群状态(任意节点)
rabbitmqctl cluster_status

6、配置镜像队列

//设置镜像队列策略（在任意一个节点上执行）
rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'

*将所有队列设置为镜像队列，即队列会被同步复制到各个节点，RabbitMQ高可用集群就已经搭建好了,我们可以重启服务，查看队列是否在从节点同步。

二、HaProxy

概念介绍

HaProxy是一款提供高可用性、负载均衡以及基于TCP(第四层)和HTTP(第七层)应用的代理软件，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。HaProxy特别适用于负载特大的web站点，这些站点通常又需要会话保持或七层处理。HaProxy运行在时下的硬件上，完全可以支持数以万计的并发连接。并且它的运行模式使得它可以简单安全整合进您当前框架中，同时可以保护你的web服务器不被暴露到网络上

部署步骤

我们将创建两个容器分别为：rabbitmq-haproxy8100、rabbitmq-haproxy8101

1、创建容器rabbitmq-haproxy8100挂载的配置文件haproxy.cfg

#logging options
globallog 127.0.0.1 local0 infomaxconn 5120chroot /usr/local/etc/haproxyuid 99gid 99daemonquietnbproc 20pidfile /var/run/haproxy.piddefaultslog global#使用4层代理模式，”mode http”为7层代理模式mode tcp#if you set mode to tcp,then you nust change tcplog into httplogoption tcplogoption dontlognullretries 3option redispatchmaxconn 2000timeout connect 5s#客户端空闲超时时间为 60秒 则HA 发起重连机制timeout client 60s#服务器端链接超时时间为 15秒 则HA 发起重连机制timeout server 15s
#front-end IP for consumers and producterslisten rabbitmq_clusterbind 0.0.0.0:5677#配置TCP模式mode tcp#balance url_param userid#balance url_param session_id check_post 64#balance hdr(User-Agent)#balance hdr(host)#balance hdr(Host) use_domain_only#balance rdp-cookie#balance leastconn#balance source //ip#简单的轮询balance roundrobin#rabbitmq集群节点配置 #inter 每隔五秒对mq集群做健康检查， 2次正确证明服务器可用，2次失败证明服务器不可用，并且配置主备机制server master72 192.168.1.105:5672 check inter 5000 rise 2 fall 2server slave73 192.168.1.105:5673 check inter 5000 rise 2 fall 2server slave74 192.168.1.105:5674 check inter 5000 rise 2 fall 2
#配置haproxy web监控，查看统计信息
listen statsbind 0.0.0.0:8100mode httpoption httplogstats enable#设置haproxy监控地址为http://localhost:8100/rabbitmq-statsstats uri /rabbitmq-statsstats refresh 5sstats auth admin:123456
listen rabbitmq_admin #监听8000端口转发到rabbitmq的客户端bind 0.0.0.0:8000server master72 192.168.1.105:15672 check inter 5000 rise 2 fall 2server slave73 192.168.1.105:15673 check inter 5000 rise 2 fall 2server slave74 192.168.1.105:15674 check inter 5000 rise 2 fall 2

2、创建容器rabbitmq-haproxy8101挂载的配置文件haproxy.cfg
复制上面内容把5677、8100、8000端口改成5678、8101、8001即可

3、分别创建并且运行容器

docker run --name rabbitmq-haproxy8100 -p 5677:5677 -p 8100:8100 -p 8000:8000  --net=rabbtimanet -v H:\haproxy\8100\haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg:ro haproxy:latest

docker run --name rabbitmq-haproxy8101 -p 5678:5678 -p 8101:8101 -p 8001:8001  --net=rabbtimanet -v H:\haproxy\8101\haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg:ro haproxy:latest

容器启动成功后访问：
http://localhost:8100/rabbitmq-stats
http://localhost:8101/rabbitmq-stats

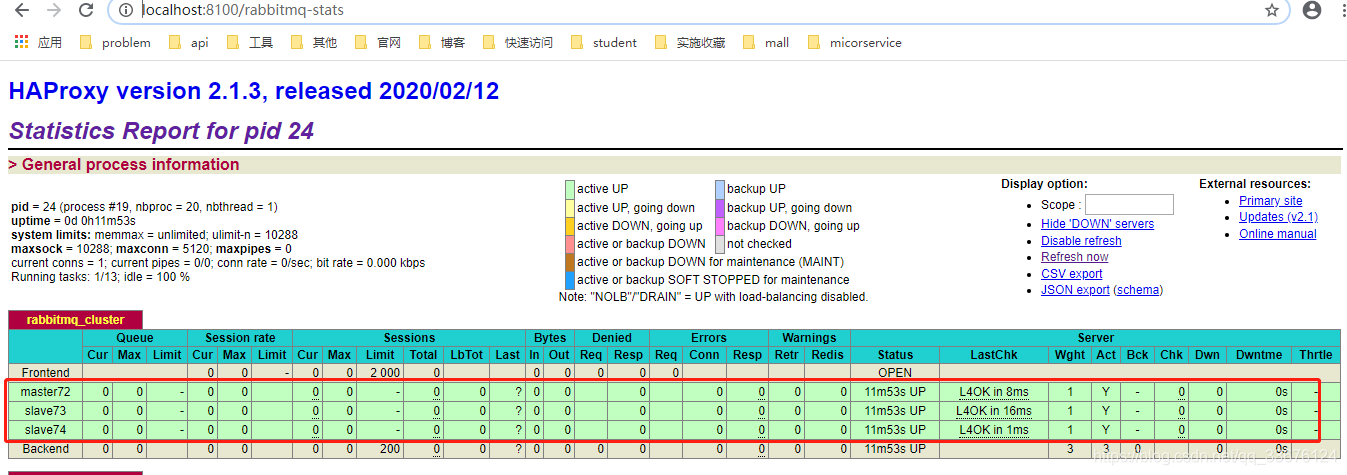

访问地址查看RabbitMQ的3个节点为绿色，表示正常；

访问以下地址转发到RabbitMQ客户端：
http://localhost:8000
http://localhost:8001

本文参考教学视频：https://www.bilibili.com/video/av71666962
