实例：将1/3的的电压值通过ADC转化为数字信号，再将其通过串口信号发送到PC

·（芯片内部ADC，寄存器相对少一些）

·设置ADC的源电压为1/3电源电压（电源电压为3.3v），因此大概为1.1v。

·然后通过CC2530的ADC功能将获得模拟的电压值，通过相应公式转换为数字信号

·再由串口将数字信号打印到PC终端上

一、寄存器配置

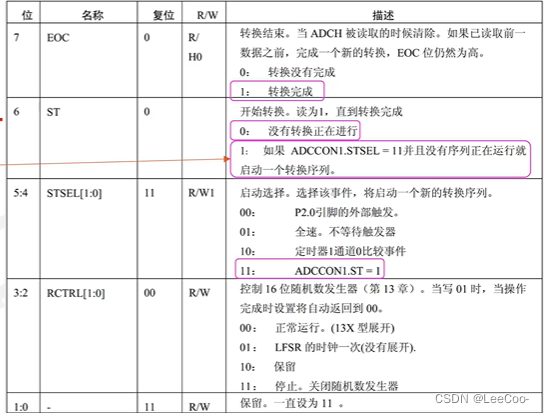

①ADCCON1——ADC控制1

`EOC[7]:  转换完成，该位赋值为1，读取ADCH时，他就被清除。（开启转换后每次判断该位是否为1。想要清除该为，需要读取ADCH）

`ST[6]:开启转换，设置该位为1，前提是STSEL[5:4]的位为11。

`STSEL[5:4]:开启转换事件

 因此想开启一个A/D转换就设置：ADCCON1 |=0x40；//启动A/D

(0x40, -> 0100 0000, |= 就是让6位设为1，其他位不变)

关闭A/D转换就设置：ADCCON1 &=~0x40；

（~0x40, -> 0100 0000->取反1011 1111，&=就是6位设为0，其他位不变）

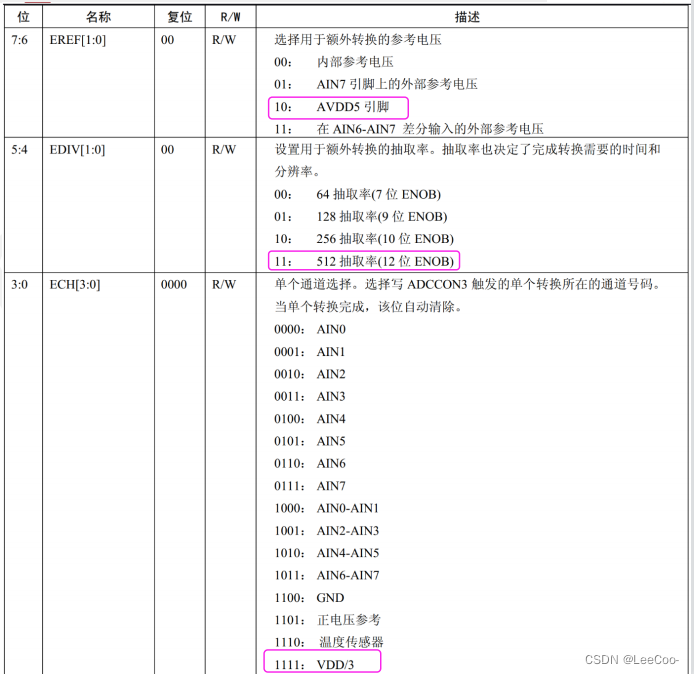

②ADCCON3——ADC控制3

· ECH[3:0] :选择ADC触发的单个转换所在的通道号，本例选择VDD5  /3，设该位为1111。

(单个通道选择。选择ADCCON3触发的单个转换所在的通道号码。当单个转换完成，该位自动清除)

· EDIV[5:4]:设置抽取率，即设精度位12位，设该位为11。

·EREF[7:6] ：选择用于额外转换的参考电压。本例选择AVDD5引脚，该位设为10

因此设置ADCCON3 = 0xbf;        (1011 1111,即十六进制的0xbf)

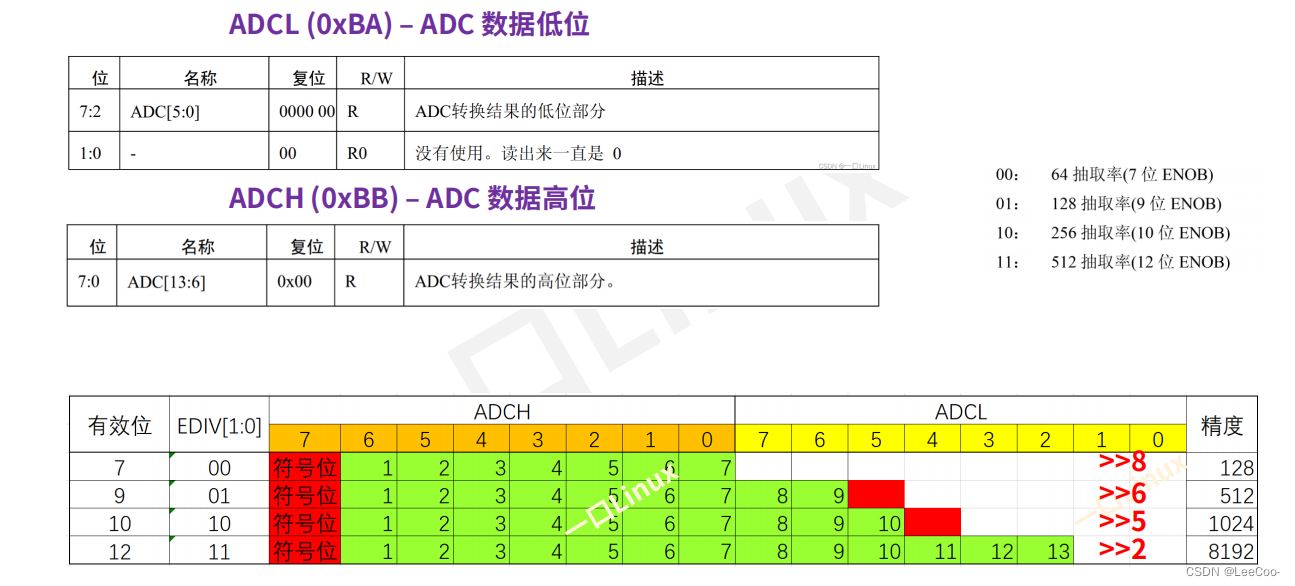

③ADCL、ADCH 数据低、高位寄存器

·ADCL：0、1位无效的，没有使用读出来一直是0。2到7位对应的是ADC转换结果真正的值的0到5位

 ·ADCH：0到7位对应ADC转换结果的高位部分6到13位

二、ADC驱动编写步骤

1、清除EOC标志       ->读取ADCH

2、设置参考电源电压、抽取率、ADC通道        ->设置ADCCON3

3、是能A/D转换        ->设置ADCCON1

4、等待转换完毕

->等待转换完毕,由于转换完成，则ADCCON1的最高位第七位会被赋值为1，因此通过判断ADCCON1的最高位是否设置为1了，即while(!(ADCCON1&0x80);

5、读取数据        ->读取ADCL/ADCH 这两个寄存器的值

6、转换成模拟值        ->根据前面设置的抽取率来进行转换

 三、编写代码

void InitalAD(void)
{//初始化LEDP1DIR = 0x03;    //P1控制LEDled1 = 1;led2 = 1;    //关LED//ADC驱动编写ADCH &= 0x00;    //通过读取ADCH，清除EOC标志ADCCON3 = 0xbf;    //通过设置ADCCON3寄存器，其中6、7位设置为：10，参考电源电压AVDD5。其中4、5位设置为：11，抽取率为512。其中0到3位设置为：1111，ADC通道选择VDD/3。
即1011 1111-> 0xbf//使能转换A/DADCCON1 = 0X30; //0011 0000 (DEC:48),A/D状态仍是停止，只是启动了选择，设置了STSEL的位ADCCON1 |= 0x40; //0100 0000 (DEC:64),启动A/D
}//循环读取ADC数据
while(1)
{//判断转换是否完成，即ADCCON1高位（第七位）是否设置为1，如果ADCCON1 >=0x80那么第七位肯定设为1，转换完成if(ADCCON1>=0x80){led1 = 1;   //转换完毕指示//读取数据(拼接数据)reading = ADCL;reading = ADCH << 8;reading >>= 2;ADCCON1 = 0x40; //开启下一次转换//转换为模拟值num = (float)(reading)*3.3/8192;    //定参考电压为3.3v，切分份数8192，读取的值除以8192得到所占比例，再乘以3.3得到模拟值//通过串口发送给PCsprintf(strTemp,"vol:%.02fv",num);    //将模拟值存到了字符串中。%.02f :小数点后精确带2位，不足位补0UartSendString(strTemp,12);    //串口送数DelayMS(1000);led1 = 1;    //完成数据处理DelayMS(1000);}}

完整代码：

	/****************************************************************************
* 文 件 名: main.c
* 描    述: 将 1/3 电压值通过 ADC 转换为数字信号，再将其通过串口发送到 PC
****************************************************************************/
#include
#include
#include "UartTimer.h"//定义控制灯的端口
#define led1 P1_0
#define led2 P1_1
#define BEEP P0_0        //定义P0.0定义为蜂鸣器控制口
/****************************************************************************
* 名    称: InitBeep()
* 功    能: 初始化蜂鸣器，默认关闭
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitBeep(void)
{P0DIR |= 0x01;    //P0.0定义为输出口 BEEP = 0;        //蜂鸣器灭
}
/****************************************************************************
* 名    称: InitSensor()
* 功    能: AD初始化函数
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitialAD(void)
{P1DIR = 0x03; //P1 控制 LEDled1 = 1;led2 = 1; //关 LEDADCH &= 0X00; //清 EOC 标志 ADCCON1.EOC位是一个状态位，当一个转换结束时，设置为高电平；当读取ADCH时，它就被清除。 ADCCON3=0xbf; //单次转换,参考电压为电源电压，对 1/3 VDD 进行 A/D 转换//14 位分辨率bfADCCON1 = 0X30; //停止 A/DADCCON1 |= 0X40; //启动 A/D
}
/****************************************************************************
* 程序入口函数
****************************************************************************/
void main(void)
{   char temp[2];float num;  char strTemp[12]={0};unsigned short reading;InitBeep();DISABLE_ALL_INTERRUPTS();     //关闭所有中断 InitClock();                  //设置系统主时钟为 32M InitUART();                           //初始化串口 InitialAD();led1 = 1;
//10bite   ADCCON3=0xaf;while(1){if(ADCCON1>=0x80){led1 = 0; //转换完毕指示  reading = ADCL;reading |= ADCH << 8; reading >>= 5;ADCCON1 |= 0x40; //开始下一转换num = (float)(reading)*3.3/1024; //有一位符号位,取 2^10;//定参考电压为 3.3V。 14 位精确度sprintf(strTemp,"vol:%.02fV", num);//将浮点数转成字符串UartSendString(strTemp,12); //串口送数//包括空格DelayMS(1000);led1 = 1; //完成数据处理DelayMS(1000);}}
