PCB 碳膜工艺

鼓励传播知识，传播知识后，微信号后台留言，领取红包

一、 摘要

本篇文章为 PCB 沉金与渡金的区别 的补充。

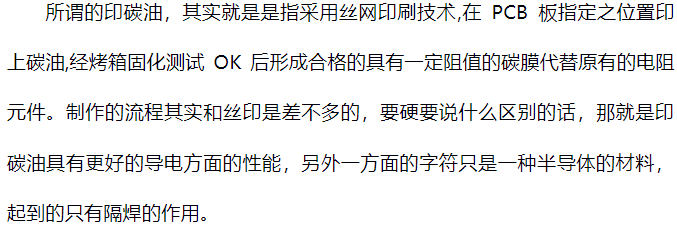

二、概念

产品上的碳膜按键

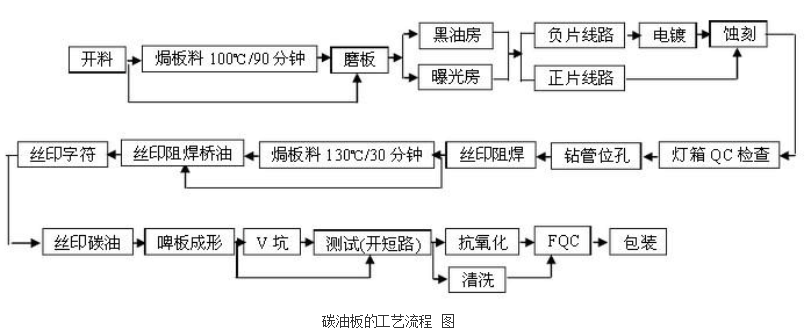

三、 生产工艺流程

四、碳膜按键重要参数

1.碳膜厚度20±10μm，碳油方阻≤20Ω.

2.碳导线间距0.55±0.15mm,不满足可适当削铜满足碳导线间距，但最小线宽应≥0.3mm.

五、碳膜按键可靠性

经过千万级产品的现场运行，与百余次的 高温85℃，湿度 85%；都均证明碳膜按键可以可靠工作。
