RS232转PROFINET网关PNRS232-K20配置步骤

  RS232转PROFINET网桥PNRS232-K20是北京微硬创新科技有限公司生产的，能够实现把串行通讯设备：RS232接口仪表、变频器、综保、软启动器等设备，接入到PROFINET网络设备中:S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，该网桥为自由协议RS232转PROFINET网关，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET IO 从站，在串口一侧物理接口RS232，支持基于RS232的自由协议通信。

微硬创新生产的PROFINET转RS232网关PNRS232-K20在此项目使用时，不需要进行复杂的编程，只需根据串行设备，传上来的最大字节数，进行简单的配置即可，所以在使用本转换网桥时，需要关心的以下几点：

1、被连串行设备属于哪种工作方式？

本产品PNRS232-K20总线桥通过配置，支持4 种的工作方式：

1.发收发收    2.发发    3.收发收发    4.收收。

2、被连扫码枪设备的通讯速率是多少？

     本产品PNRS232-K20支持的波特率包括：300、600、1200、 2400、4800、9600、19.2K、38.4 K、57.6K、115.2K等：

3、串行设备通讯接口是什么？

支持2种通讯接口：RS232接口，RS485接口

4、扫码枪每次扫描上来的数据长度是多少？

本产品PNRS232-K20支持输入数据长度500个字节，输出数据长度500个字节。输入和输出总数据长度1000个字节。

RS232转PROFINET网桥配置步骤：

创建新项目导入GSD

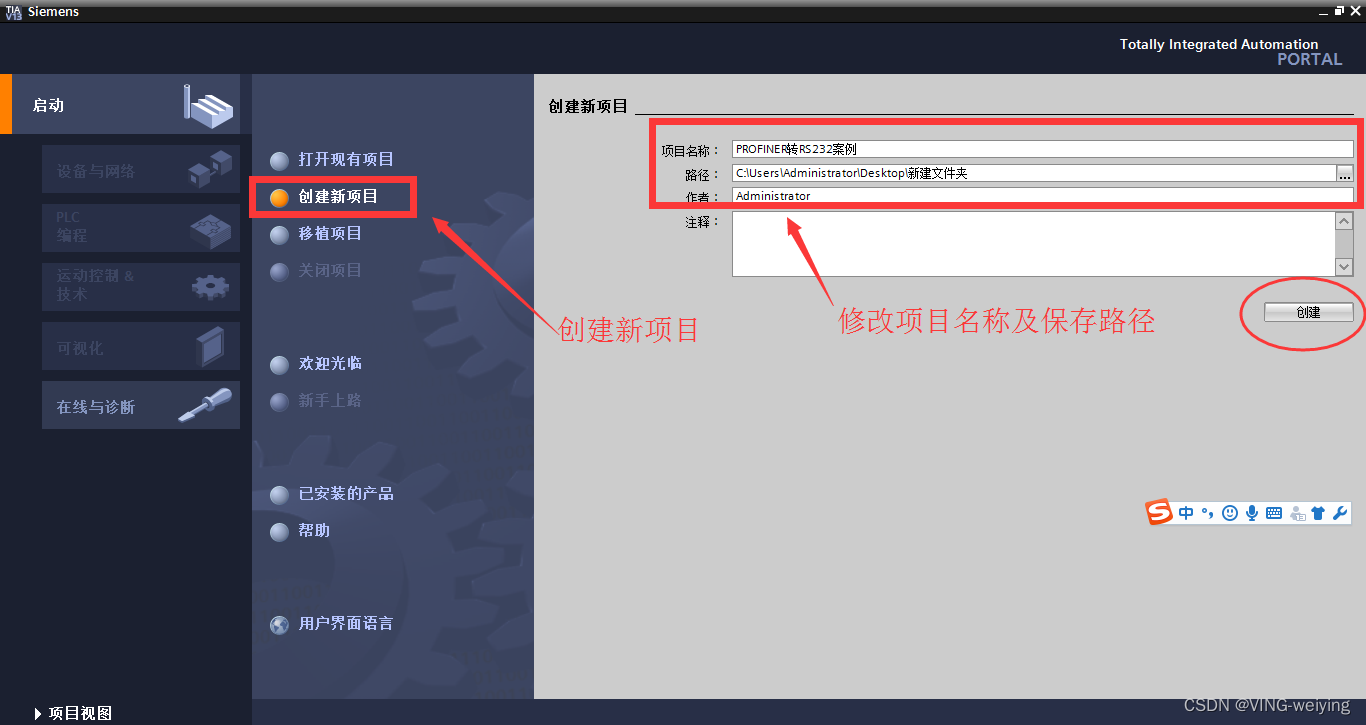

(1) 打开博途软件   “TIA Portal V13 ”创建新项目— 输入项目名称，选取项目保存路径，然后选择“创建”按钮，建立新项目

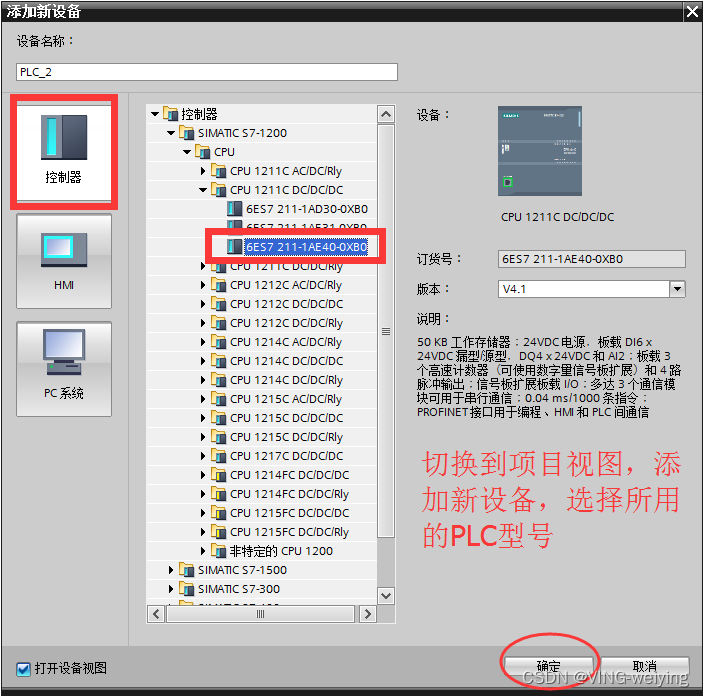

 （2）点击添加新设备，本例选取的是西门子PLC1200，选取所应用的PLC型号，点击“确认”，进入硬件组态界面。

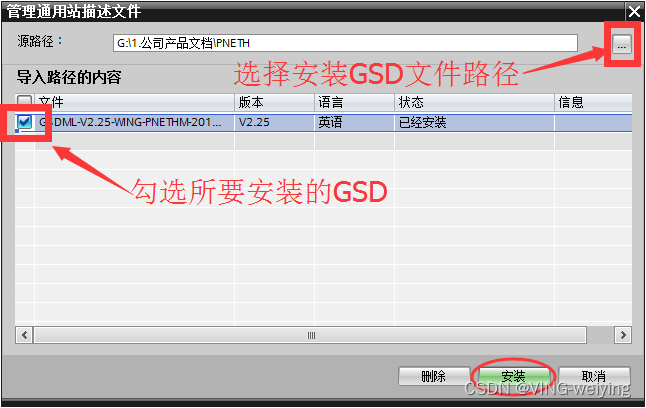

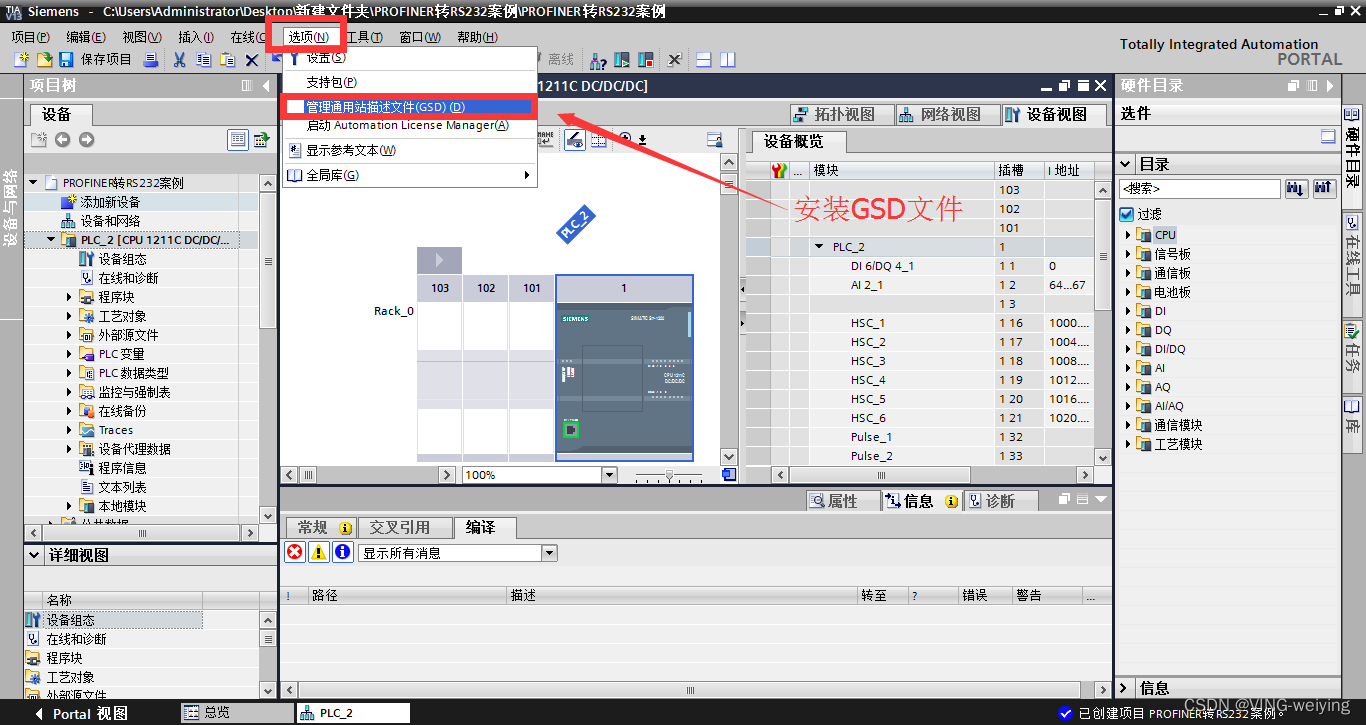

 （3）在“选项”窗口选择“管理通用站文件GSD”，安装GSD文件。

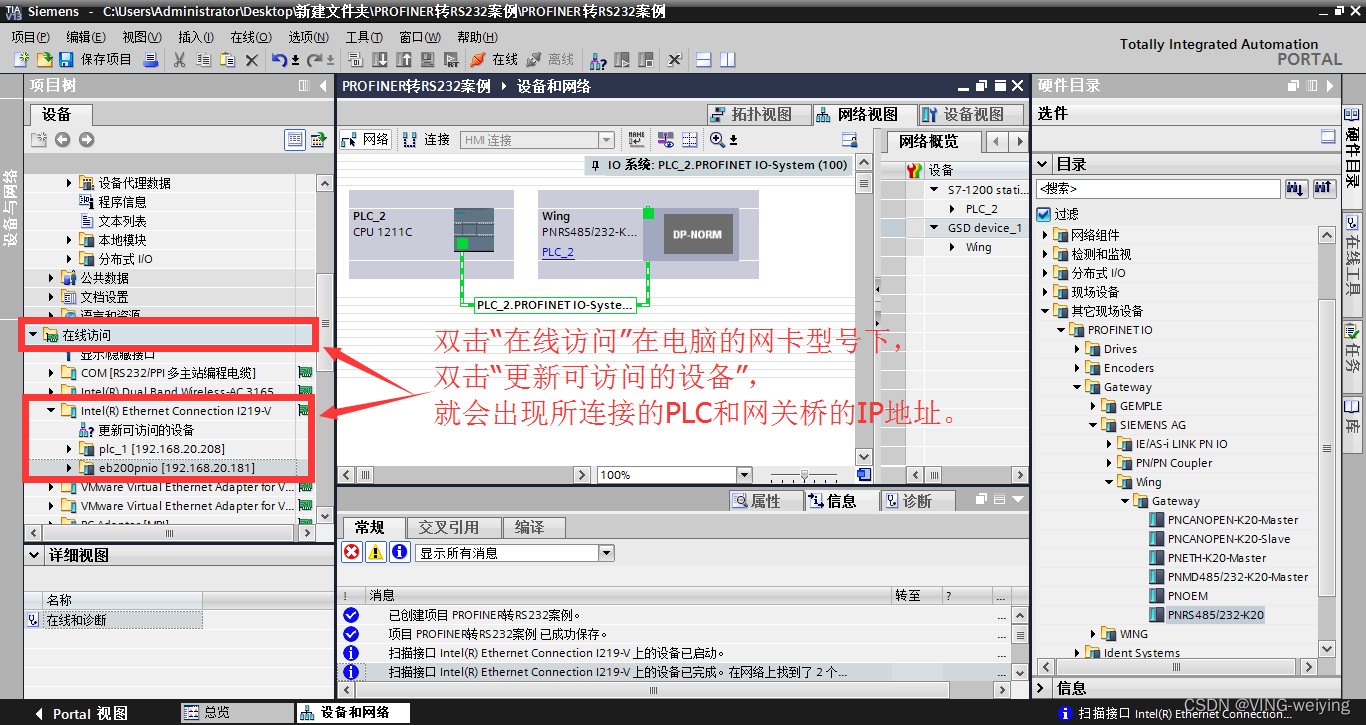

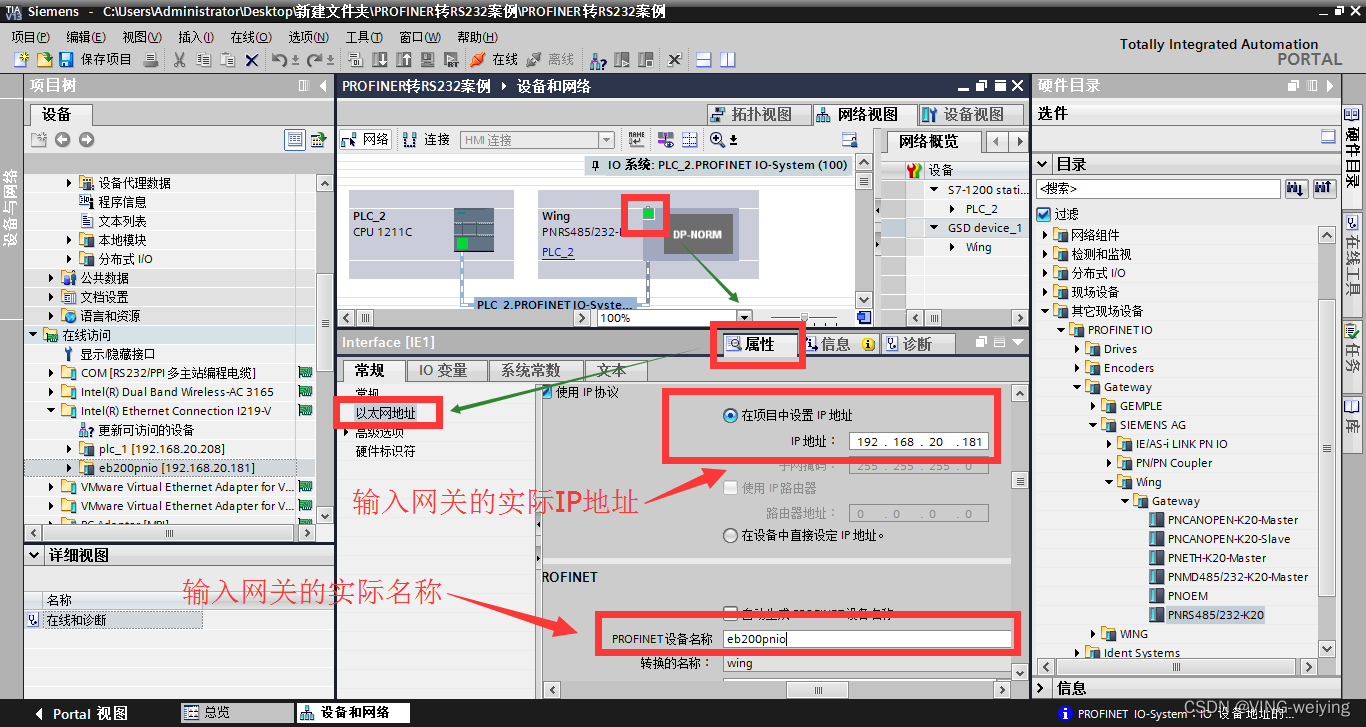

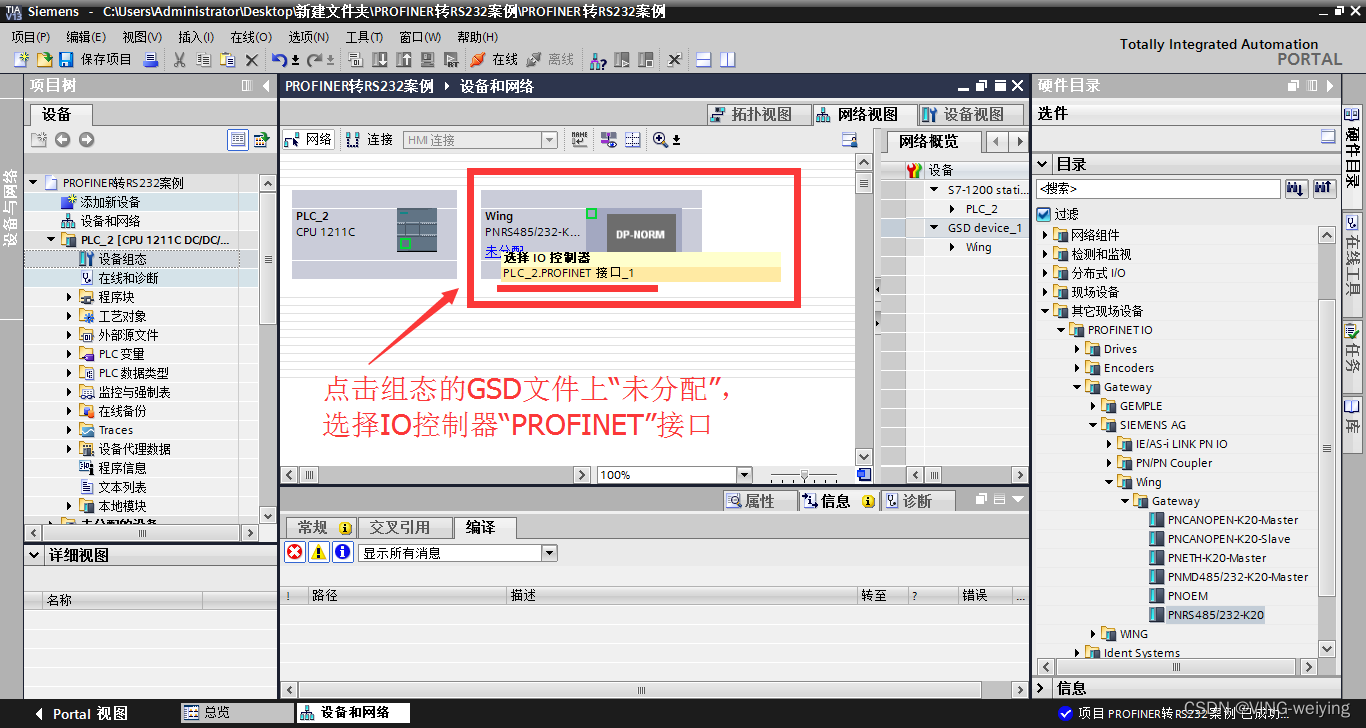

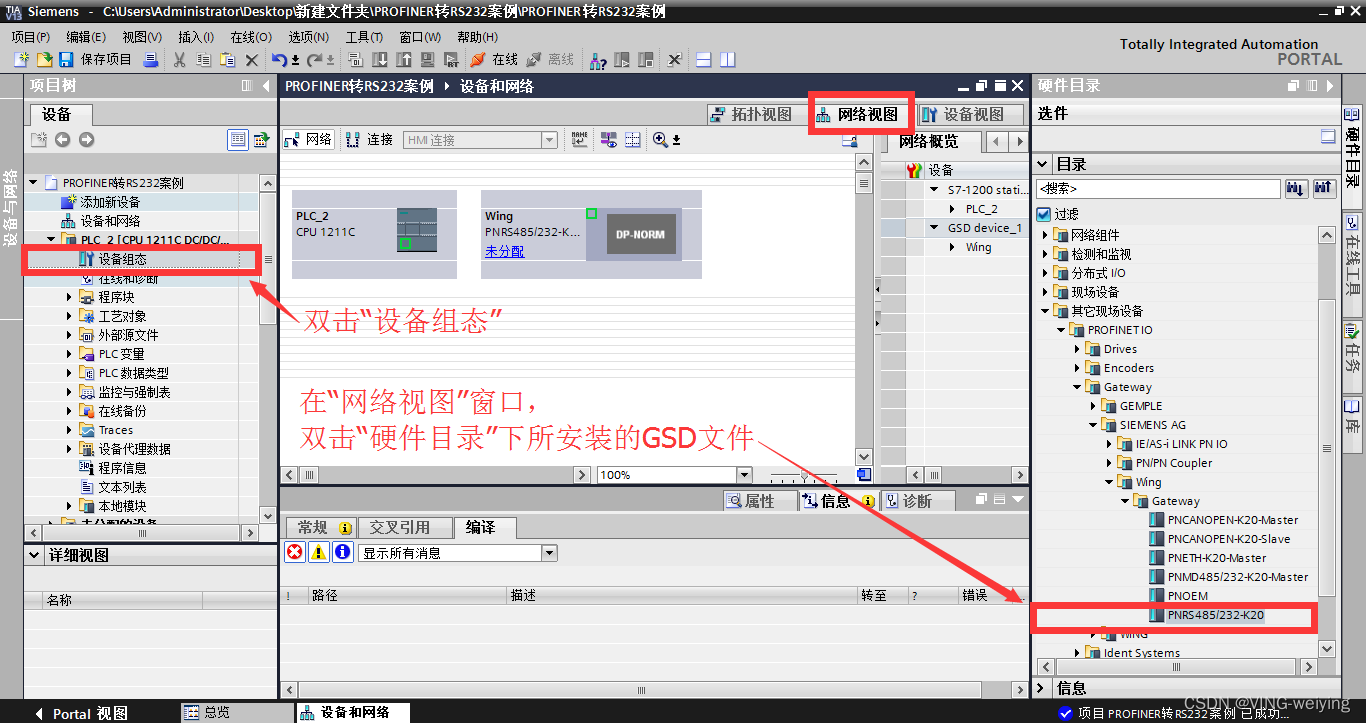

 （4）设备组态-----进行网关的硬件组态

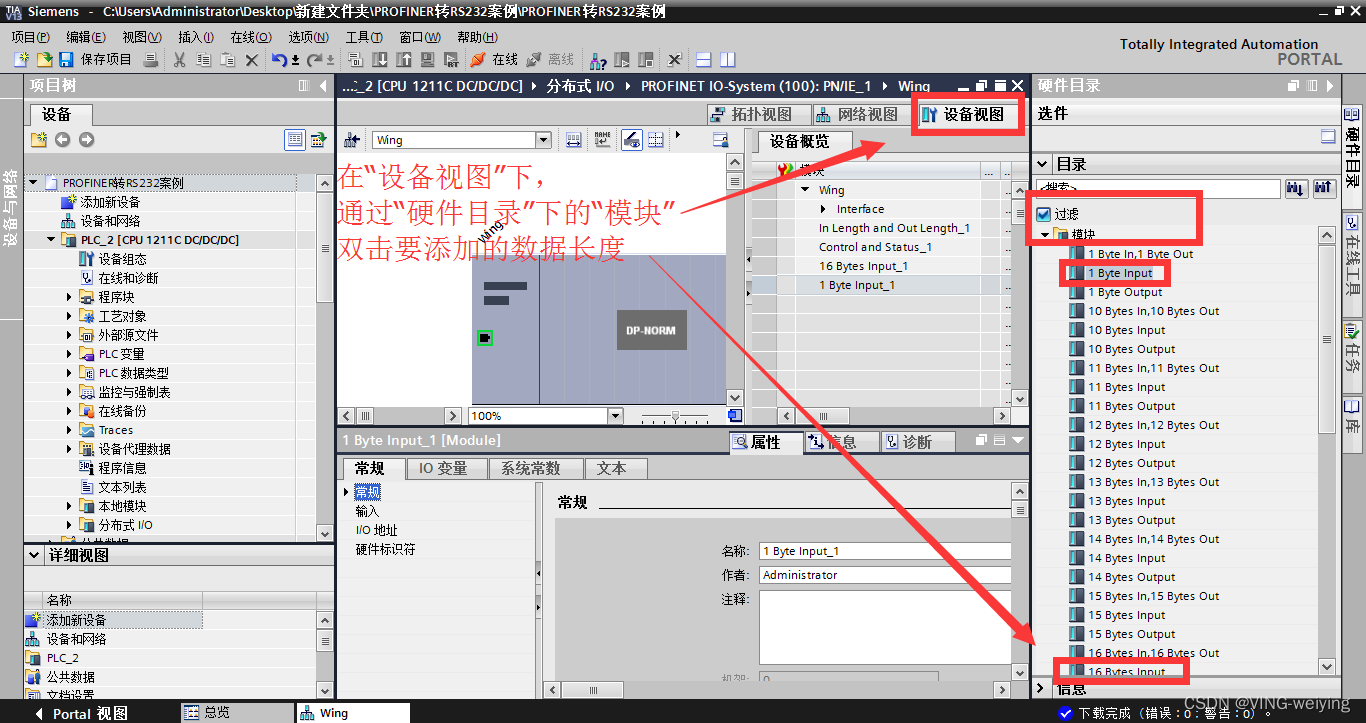

 5、硬件组态----配置输入的数据量

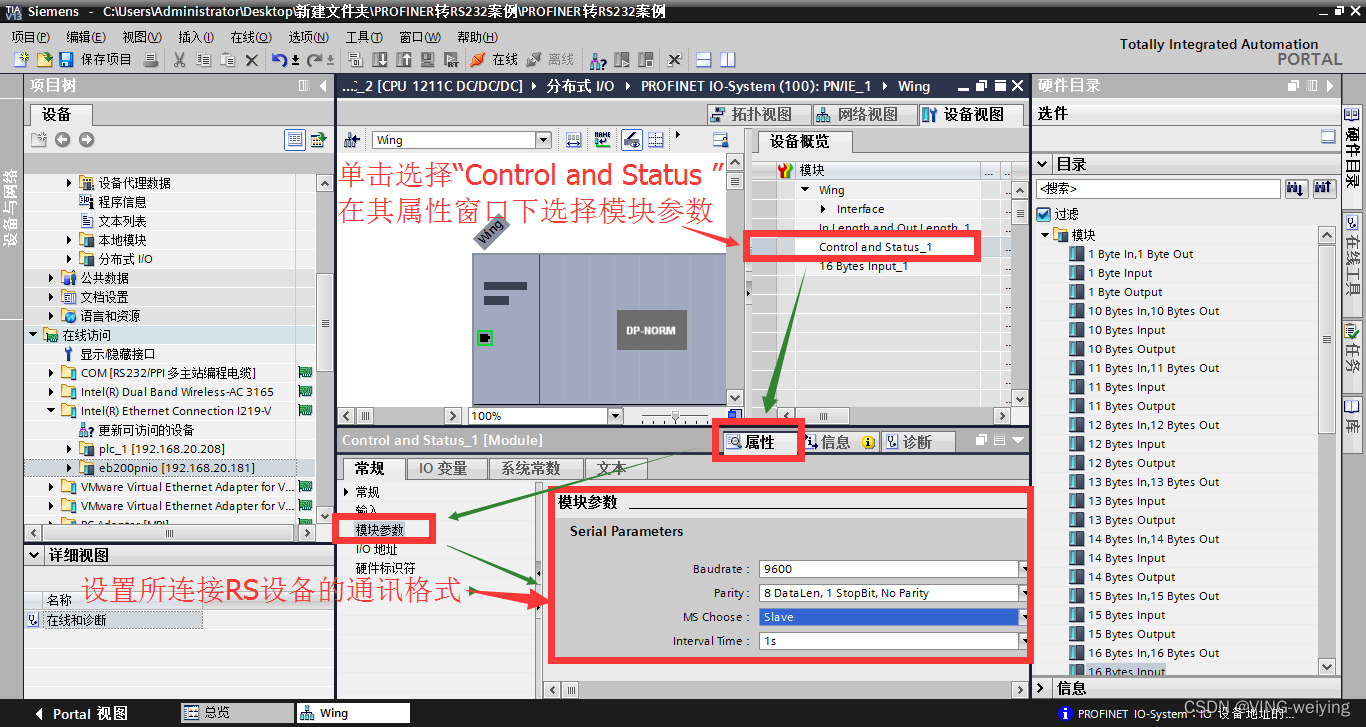

 6、根据串行设备的通讯格式及通讯方式

因为网关是收收模式，所以MS Choose 选择Slave。其中收发收发也选择该模式。如果是发发或者发收发收模式则MS Choose 选择Master。

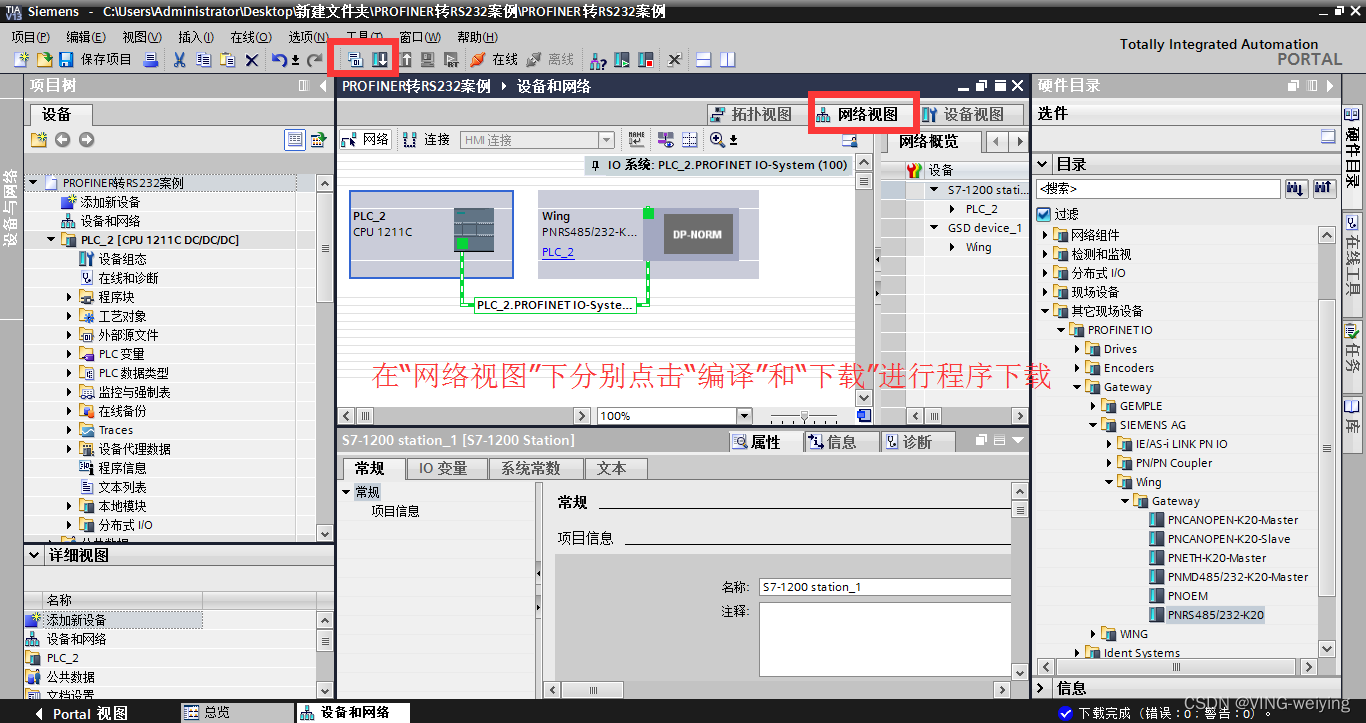

 7、硬件组态----编译下载程序

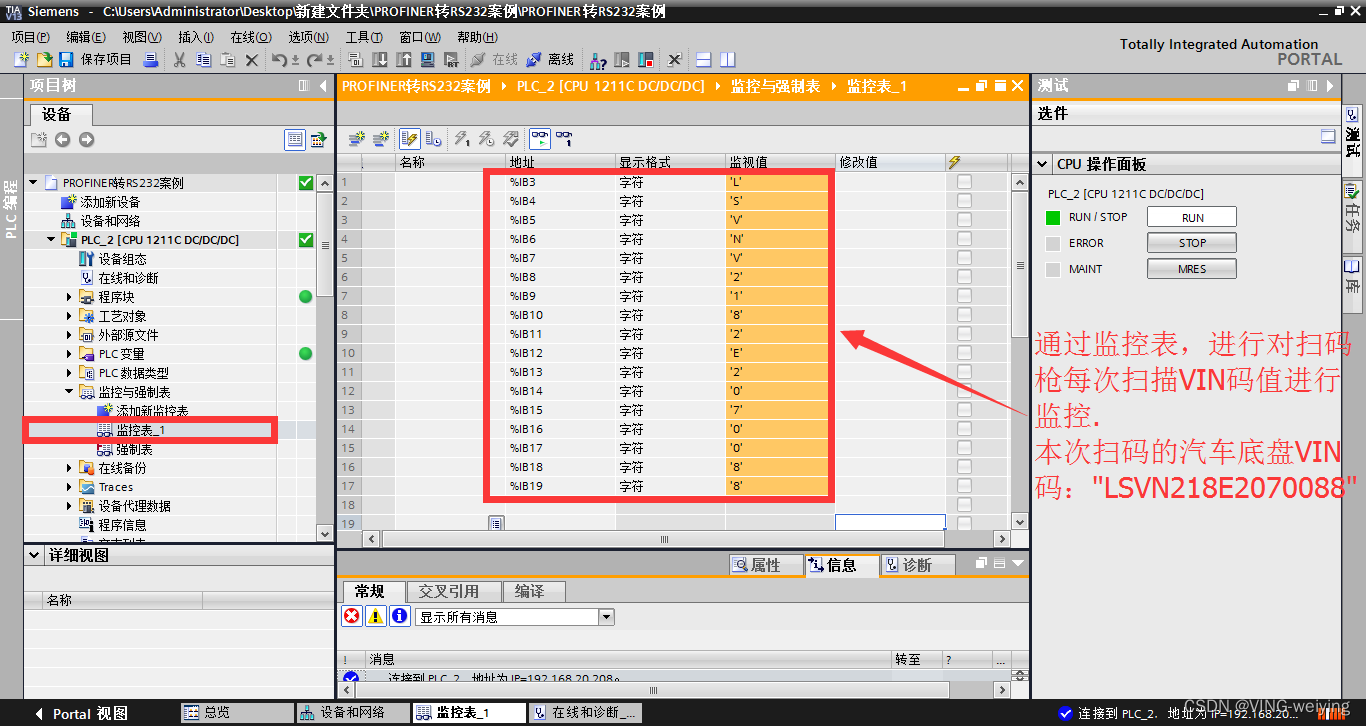

 8、读数据测试
