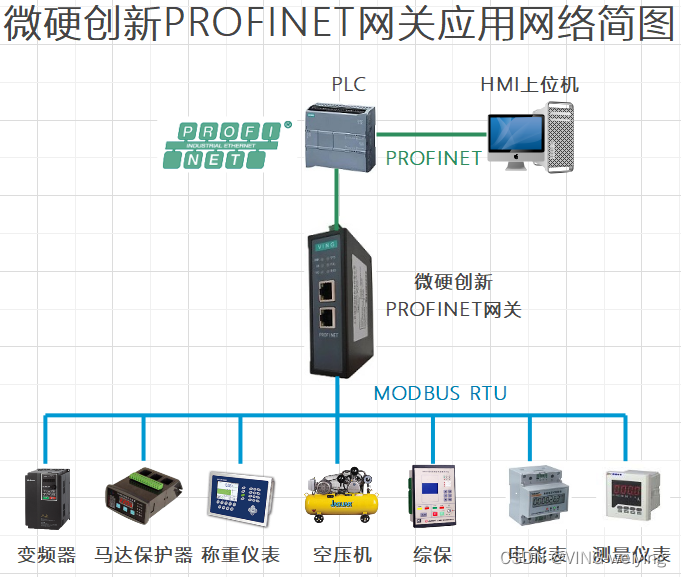

RS485 MODBUS转PROFINET网关配置步骤，该PLC系统使用的是西门子S7-1200 PLC，支持 PROFINET 工业以太网协议;马达保护器提供 RS485 串口，支持标准MODBUS-RTU网络通讯协议;协议转换网关为微硬创新PROFINET转MODBUS网关PNMD485-K20

微硬创新生产的MODBUS转PROFINET网关PNMD485-K20在使用时，不需要进行很多编程工作，只需根据被连设备给的通讯点表进行简单的配置即可。需要关心的以下几点：

（1）被连设备有几台？每台的设备地址是多少？

（2） RS485波特率是多少？

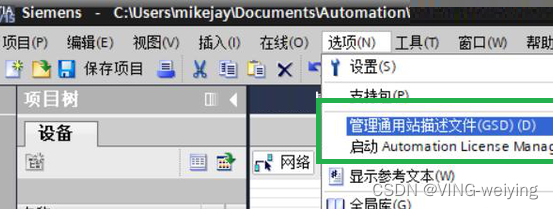

第一步：马达保护器参数参见 MODBUS 通讯的说明书，首先加入 GSD 文件，将MODBUS转PROFINET 网关的GSD文件拷贝放到任意位置，打开博图（博途），建立新项目,进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD文件

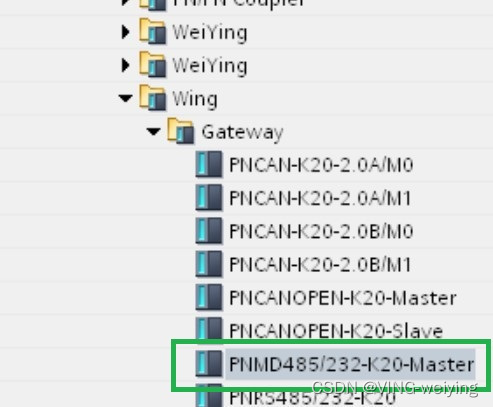

第二步：选择微硬创新 Modbus 转Profinet 网关PNMD485-K20

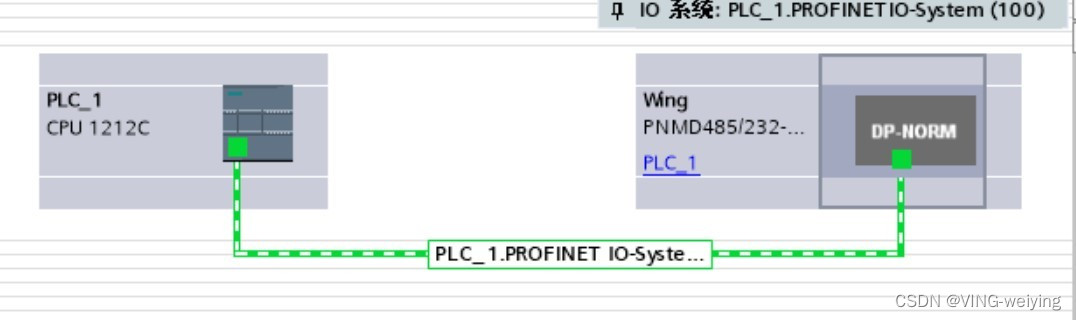

第三步：配置 Modbus转Profinet 网关到 PROFINET 网络中

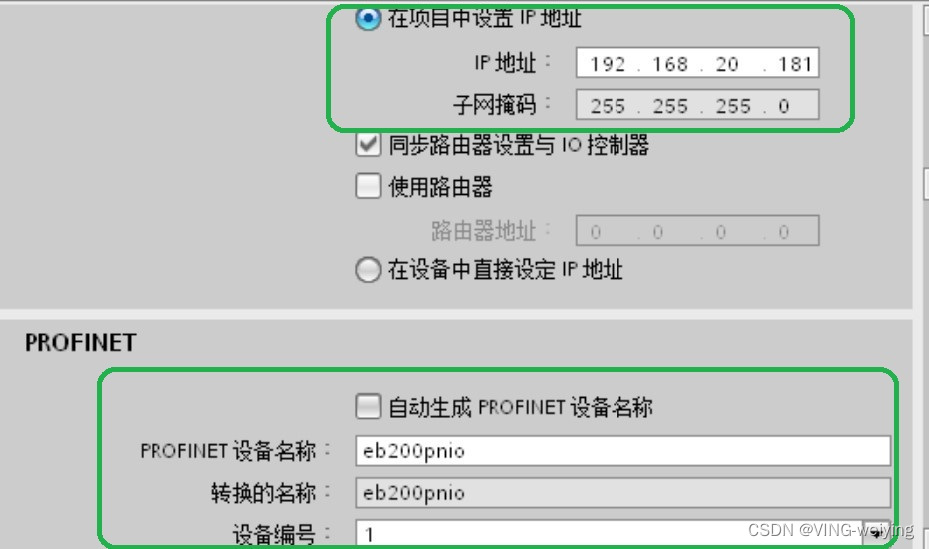

第四步：设置Modbus转Profinet网关在 Profinet网络中的设备名称与 IP地址 并分配到网关

第五步：确认马达保护器用到参数的地址，并在组态中添加对应的数据长度 。

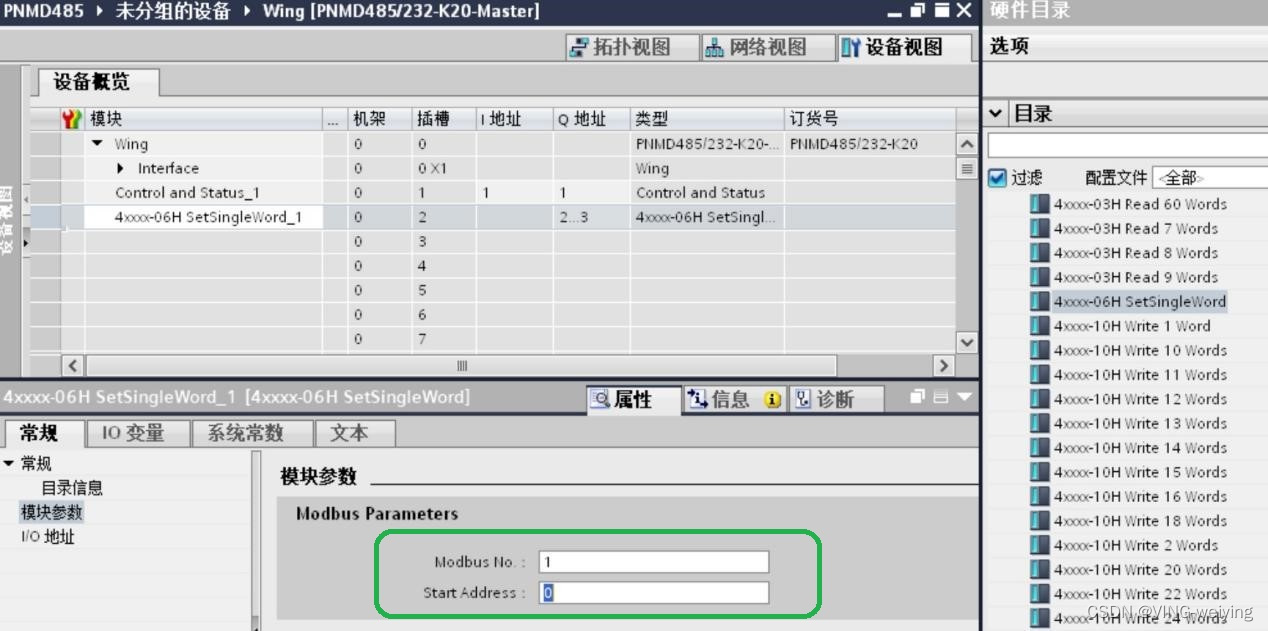

 第六步：填写设备站号和所需参数的寄存器地址。需要写的数据，起始地址为 0（注意填写十进制数）

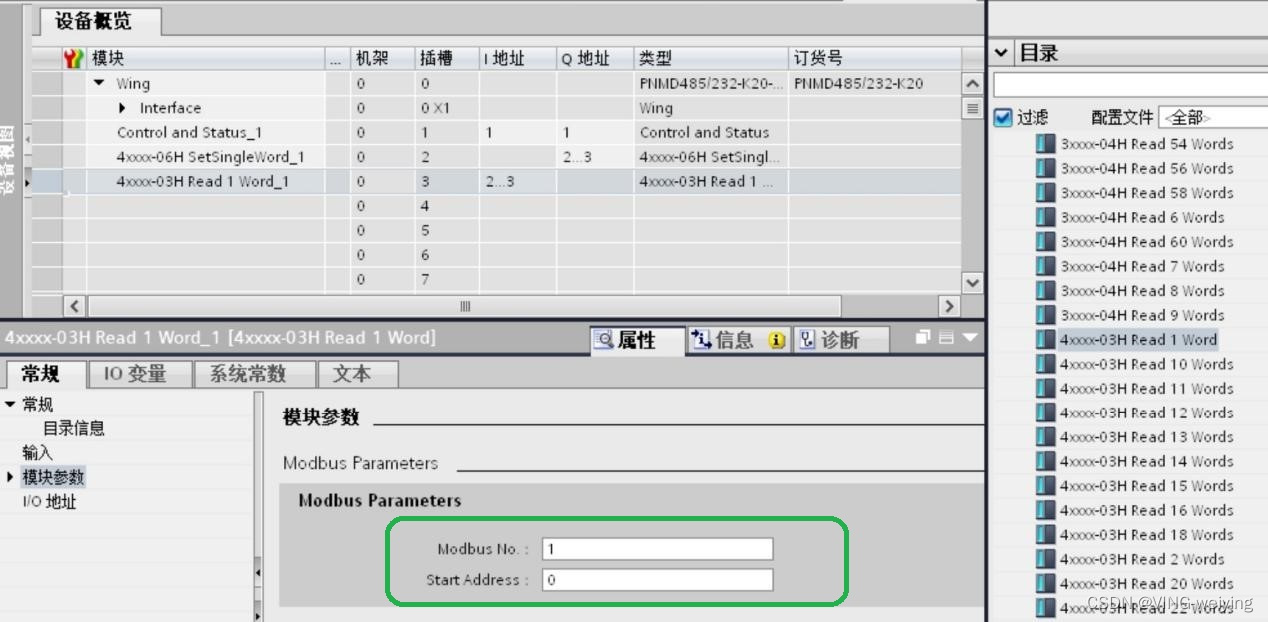

 第七步：第二条，需要读的数据，起始地址为 0，连续读多个寄存器（注意填写十进制数）
