前提摘要
-
个人说明：
限于时间紧迫以及作者水平有限，本文错误、疏漏之处恐不在少数，恳请读者批评指正。意见请留言或者发送邮件至：“noahpanzzz@gmail.com”
-
参考
- PCB入门首选视频-小哥Cadence Allegro 2层板视频
正文
Fanout定义：引出一小段线，进行打孔的过程，也就是扇出。
扩展定义：
-
引出一小段线，进行打孔的过程。
除非确定百分百不打孔，只要有一点可能性需要打孔，就提前打孔，先占住位置，因为针对一些密度高的板子，要是不打孔，其他层的走线有可能会经过这个管脚的下方。会占住打孔的空间，不利于后面进行打孔，删除比添加容易。
对地直接扇出打孔。
-
连接短线。
提前连接起来，一方面是可以提前占用空间，另外一方面可以消除短的飞线
-

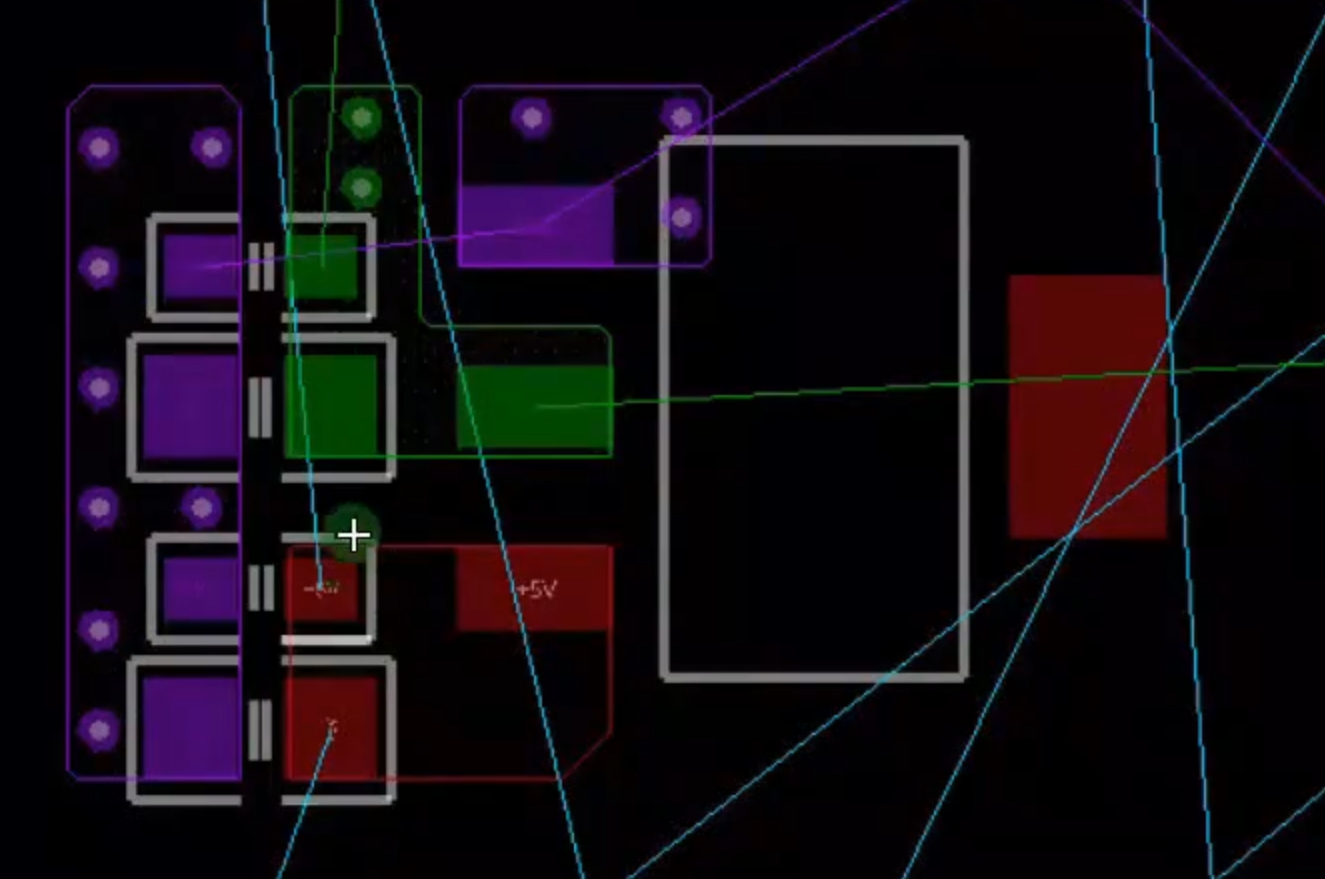

绘制小铜皮。
电源IC进行静态铺铜，会进行全连接的方式去连接，如果使用动态铜皮，则会进行避让（规则设置）。
电源静态铜皮上面打孔，因为电源不一定保证可以直接使用TOP层完成连接。
地静态铜皮上进行打孔，增大地平面接触。
总结
本文均为原创，欢迎转载，请注明文章出处：https://blog.csdn.net/ZipingPan/article/details/131072402。百度和各类采集站皆不可信，搜索请谨慎鉴别。技术类文章一般都有时效性，本人习惯不定期对自己的博文进行修正和更新，因此请访问出处以查看本文的最新版本。
