带隙基准电流源设计与改进/自己备忘

采用1830工艺设计

预设值电流I=10uA，由公式

过驱动电压0.2V，得到PMOS宽长比12.5/1

由公式

过驱动电压0.2V，得到NM8宽长比2.8/1

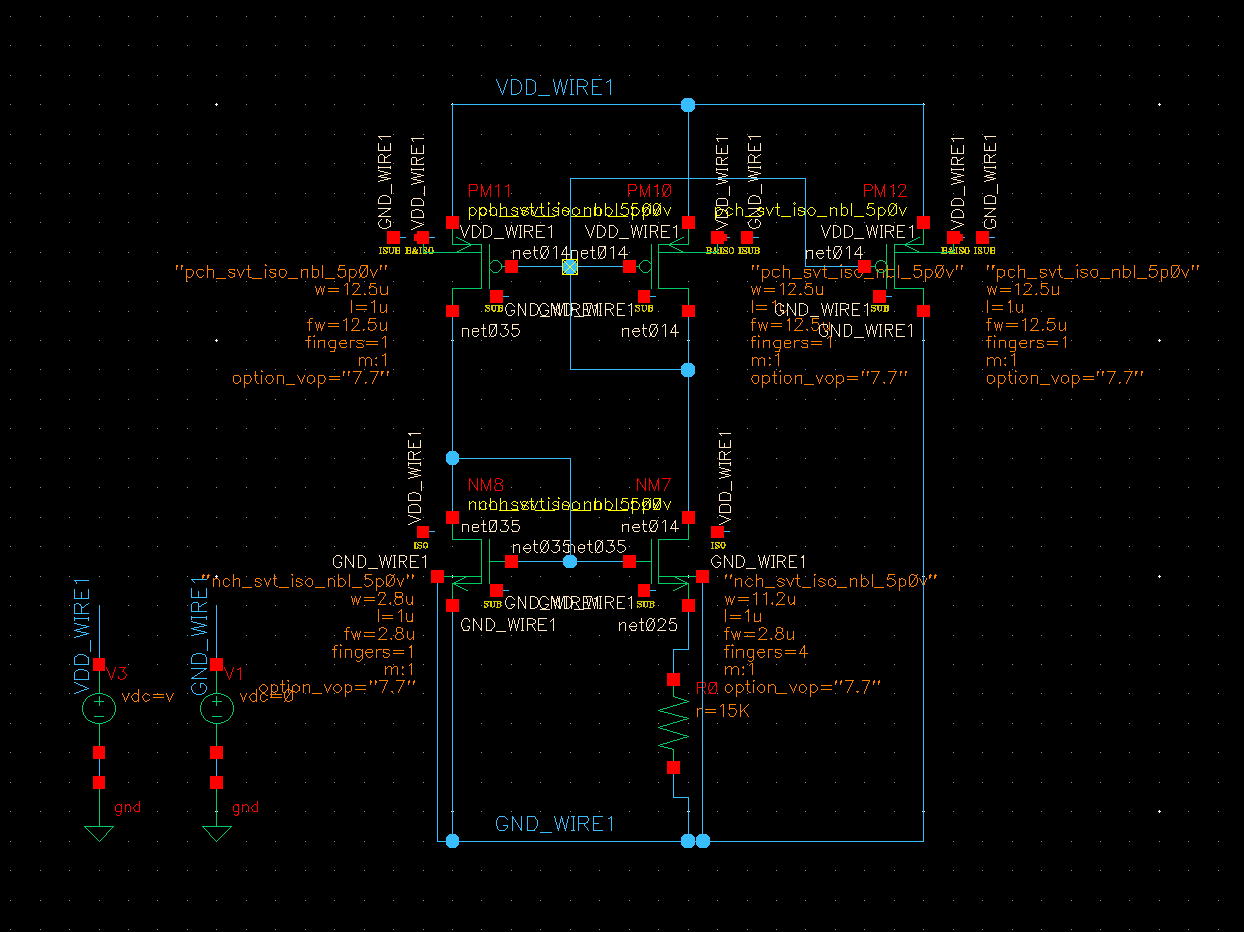

设置K=4，NM7宽长比4×2.8/1

由公式

带入计算得到R大小为9.96KΩ

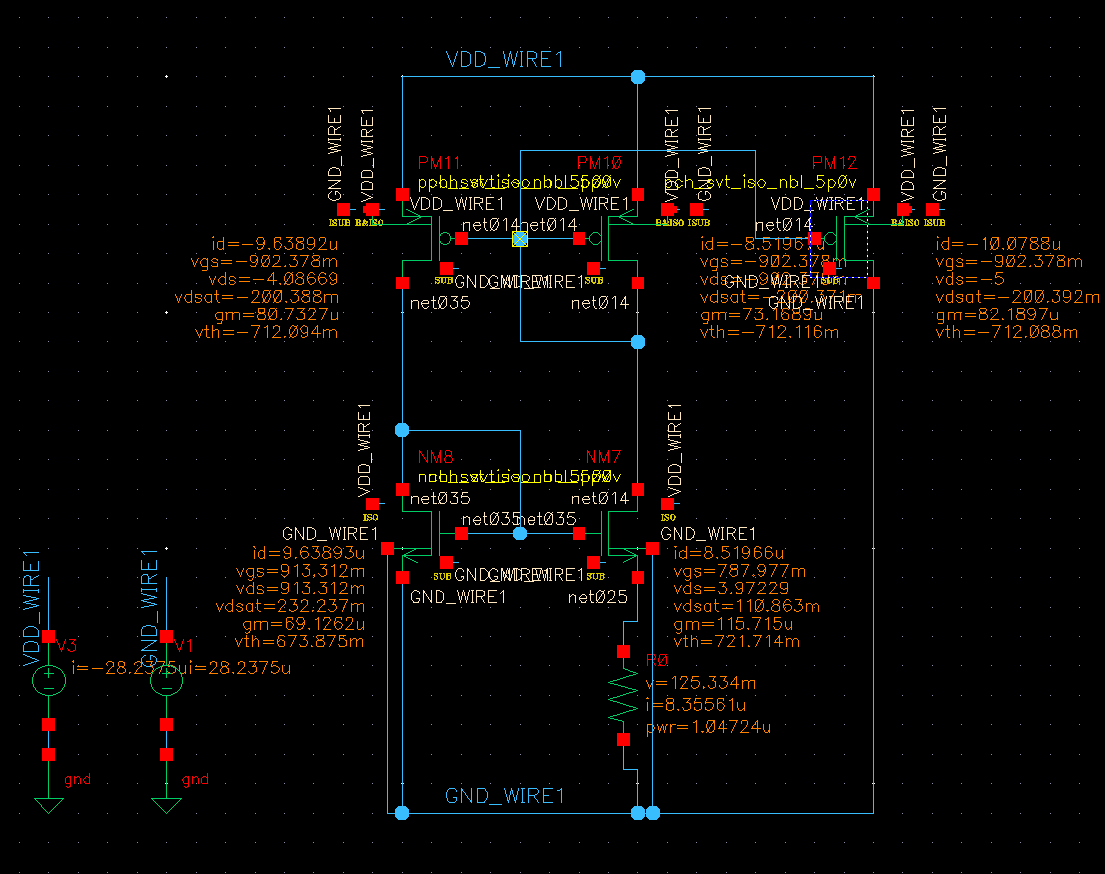

进行DC仿真，发现电流有偏差，调节R=15K欧姆，得到电流大小为10.07u

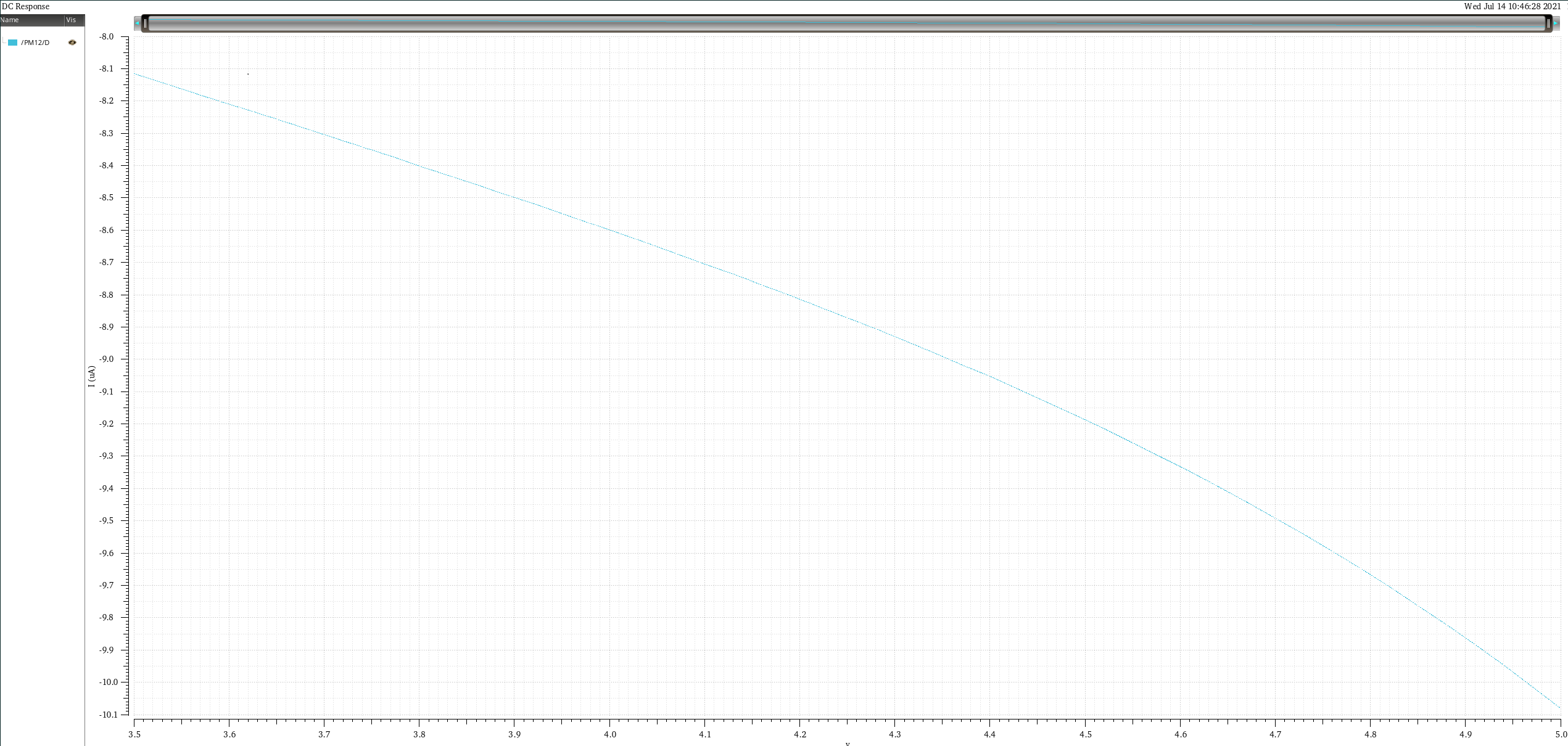

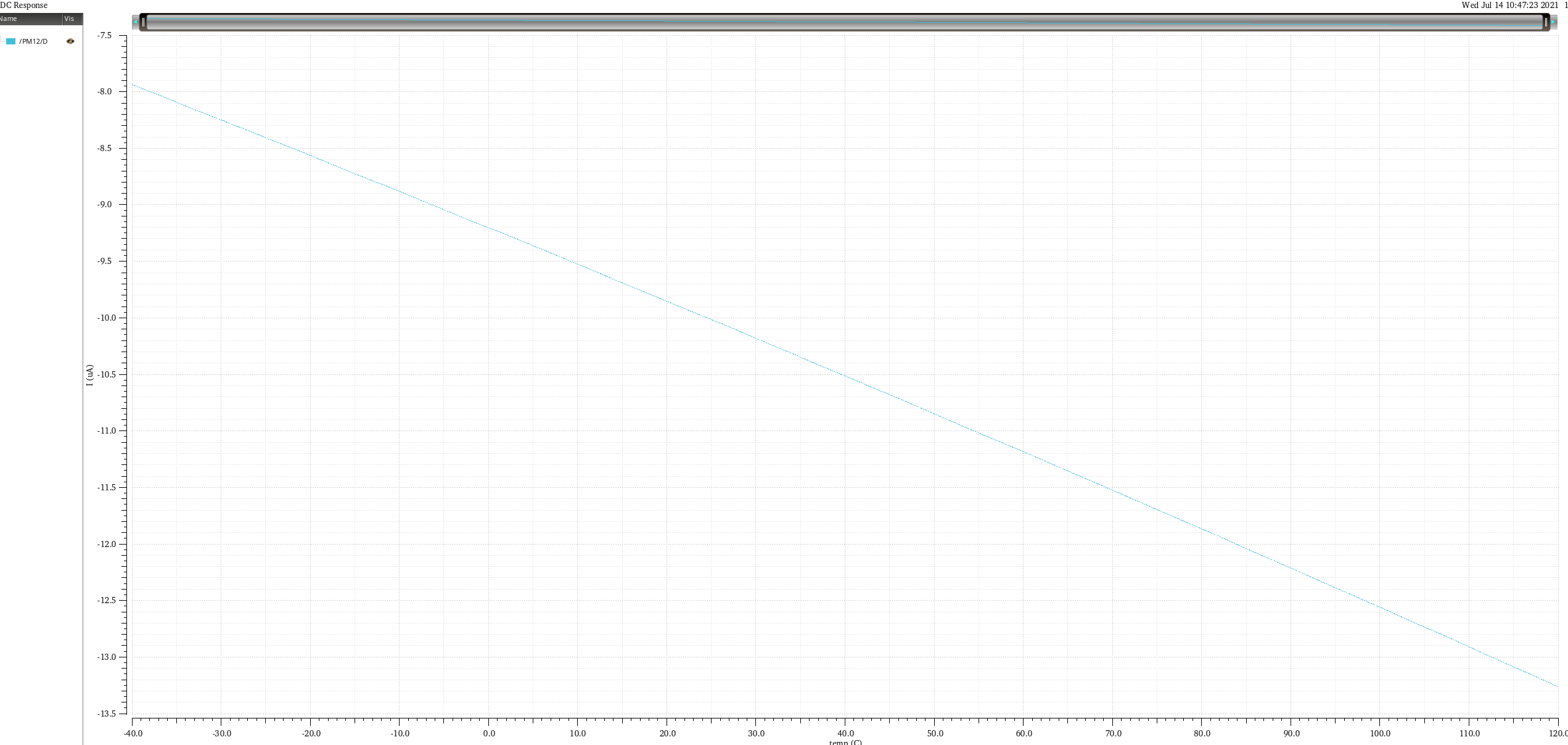

对其进行VDD从3.5-5V和温度从-40-120℃的直流扫描，仿真图如图

随温度变化浮动巨大，同时随电压改变电流不能很好的稳定。

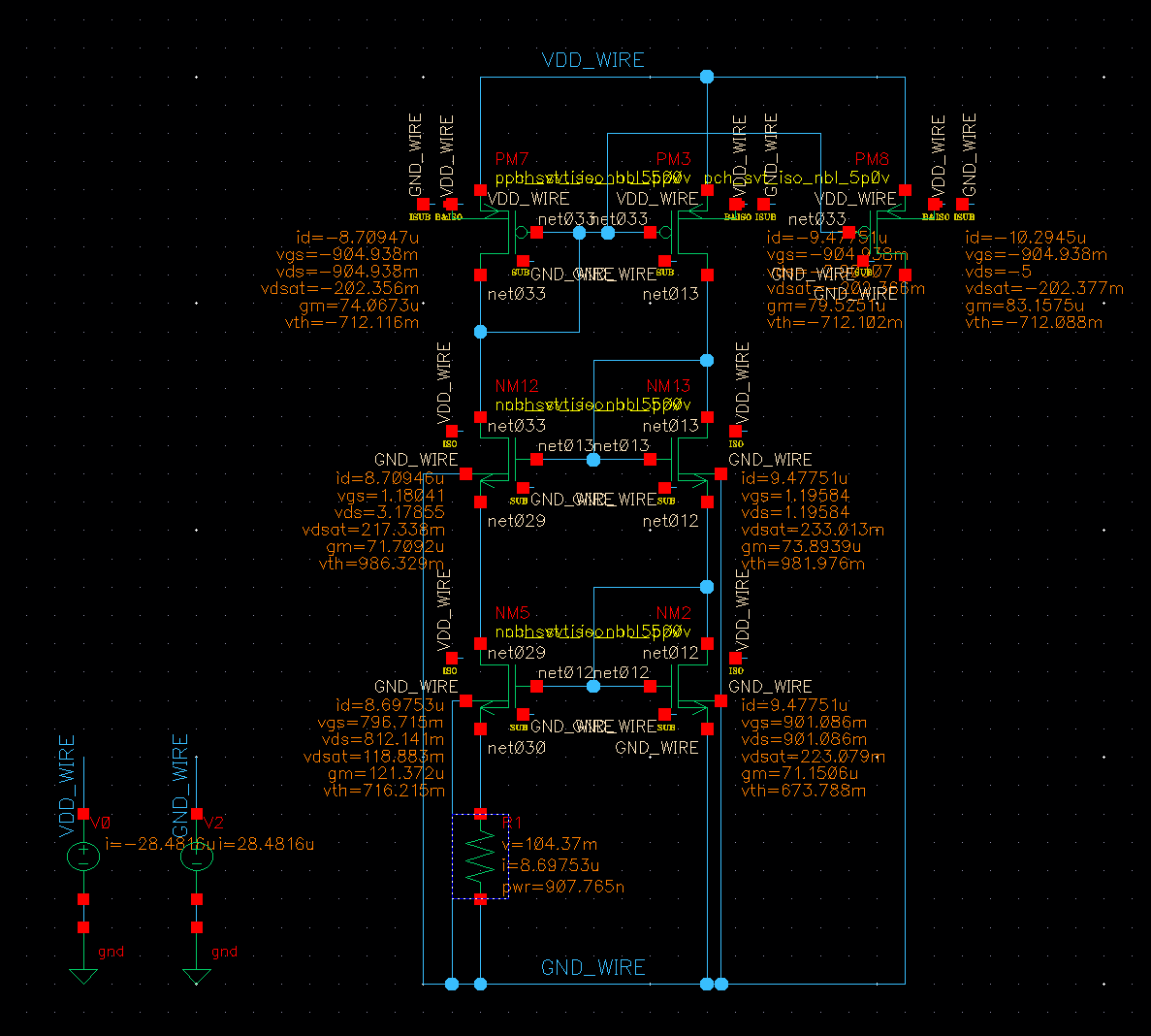

加入如图所示的共源共栅结构，其屏蔽效应能减少电源改变带来的影响，详细计算在https://blog.csdn.net/Czy1377004611/article/details/118551567?spm=1001.2014.3001.5501

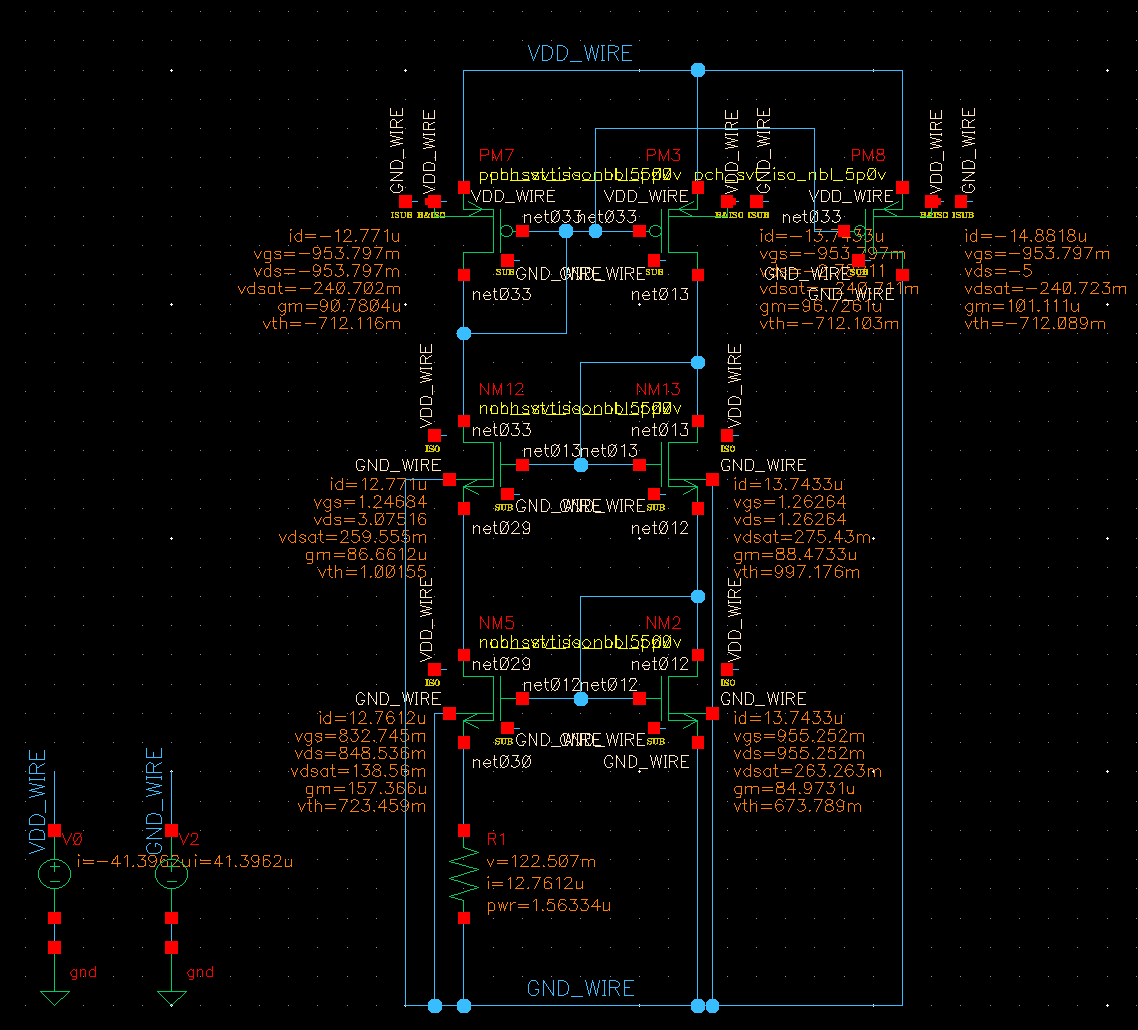

计算得到对于I=10u，PMOS宽长比12.5/1，NM12,NM13,NM2宽长比3/1，NM5宽长比12/1，R1=9.6KΩ。仿真后对R1微调为12KΩ，结果如图

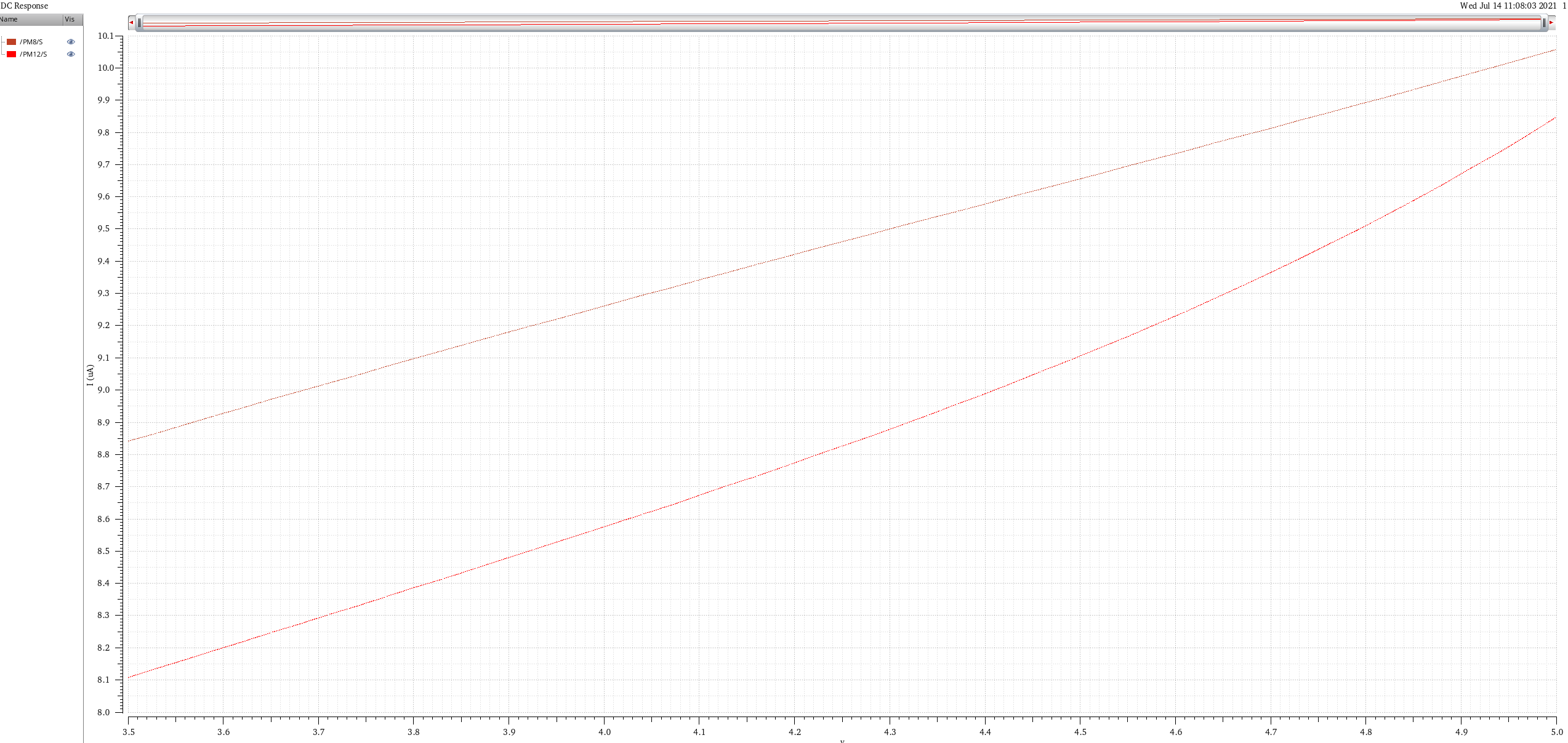

对比两种结构对于电压从3.5-5V扫描变化，看到第二种结构有显著改善，但是温度漂移没有改善。

下面设计低温漂电流源

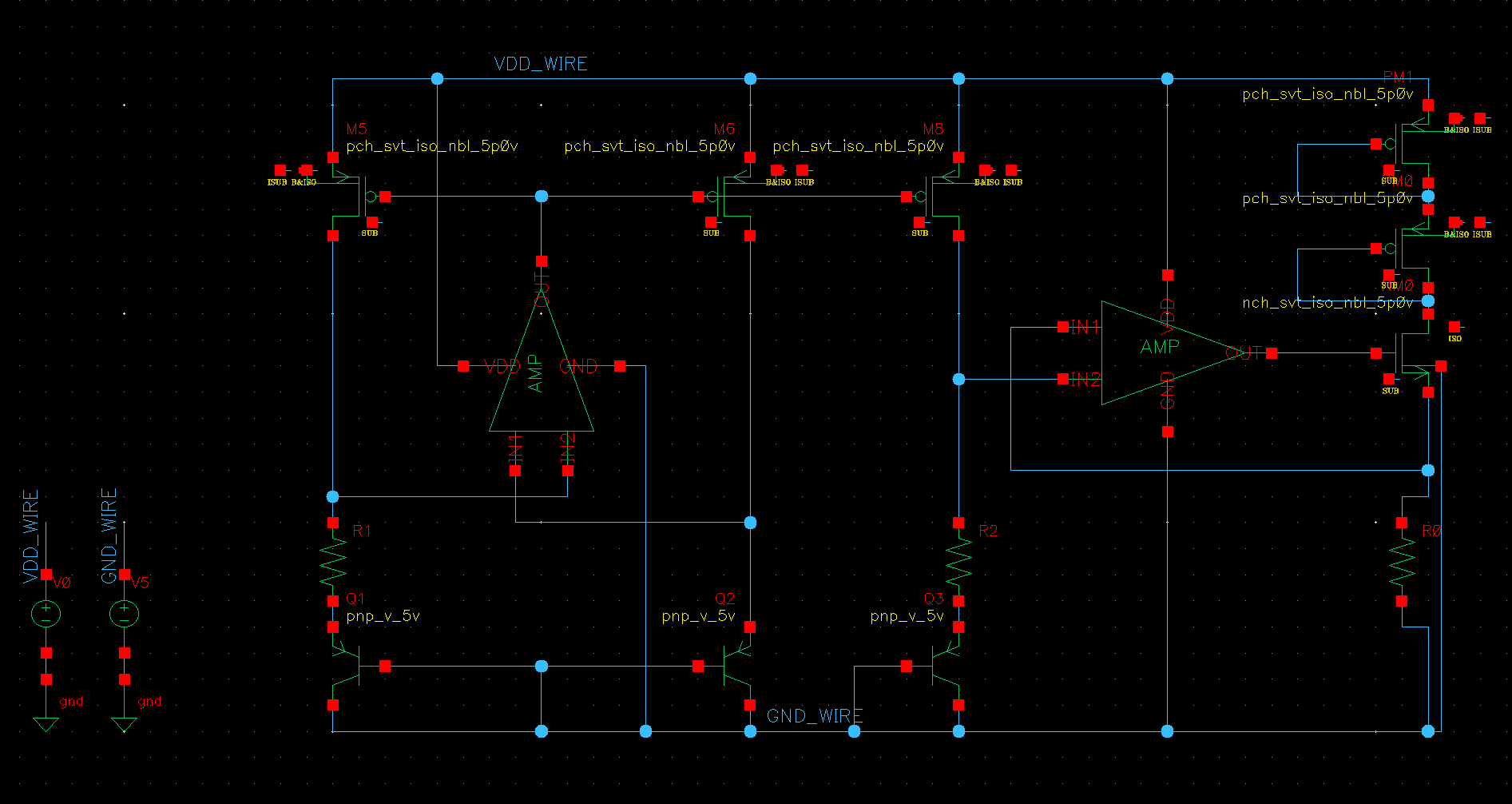

结构如图，左侧为PTAT电流型带隙基准电路，见https://blog.csdn.net/Czy1377004611/article/details/118670989?spm=1001.2014.3001.5501

在输出端接上放大器，放大器输出驱动NMOS，电阻R0上的电压接放大器的负端，形成反馈回路，稳定后R0上电压与IN1端电压相等。IOUT=Vin1/R0

调节PM1,PM0以及输出NMOS的宽长比，选择R0=10KΩ，NMOS宽长比5/1，PMOS宽长比50/1

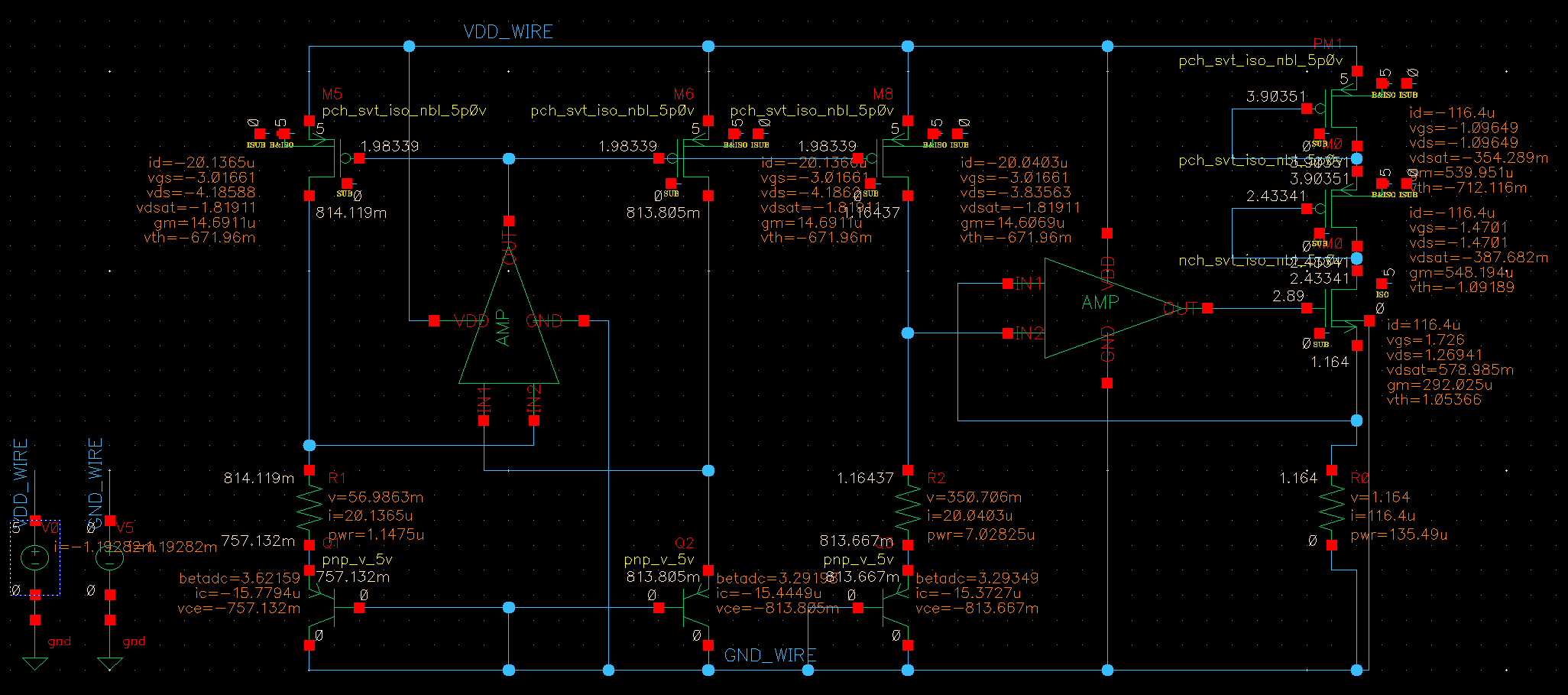

看到管子均已工作在饱和区，IN1与IN2电压钳位在1.164V，输出电流为116.4uA。

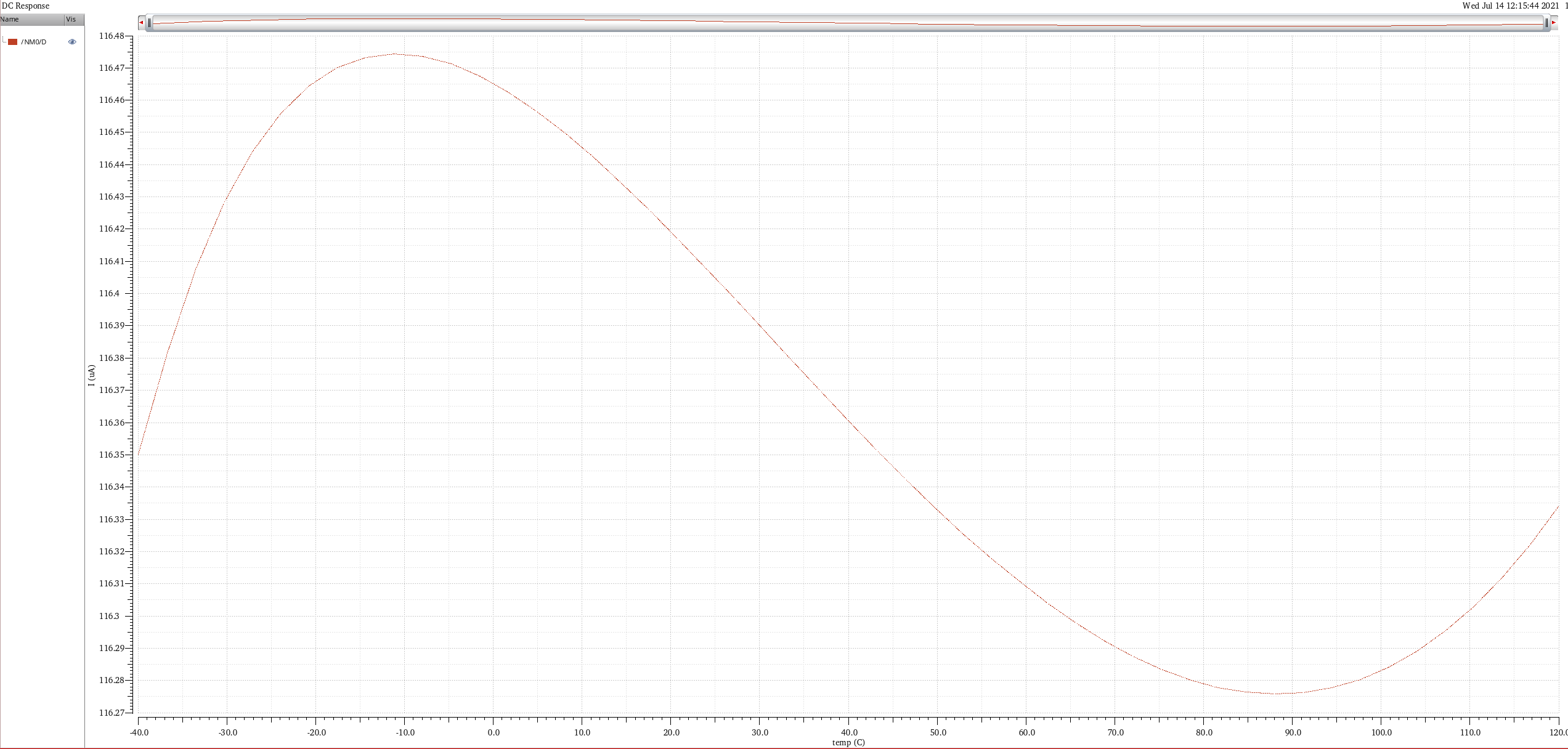

温漂曲线如图，在-40-120℃范围内稳定

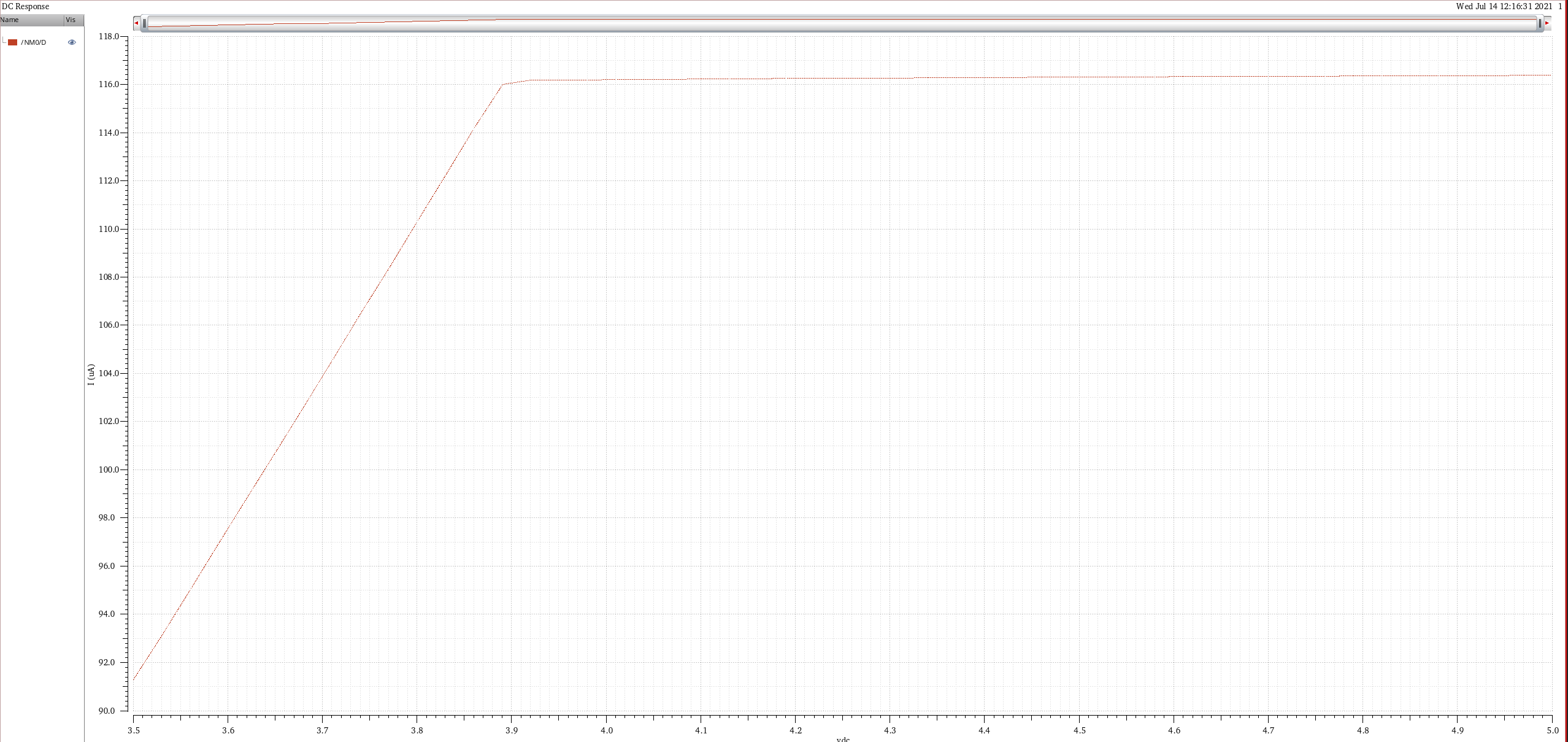

在3.5-5V电源电压变化情况仿真图如上
