CANoe基础操作_信号丢失

一、在系统变量中创建变量

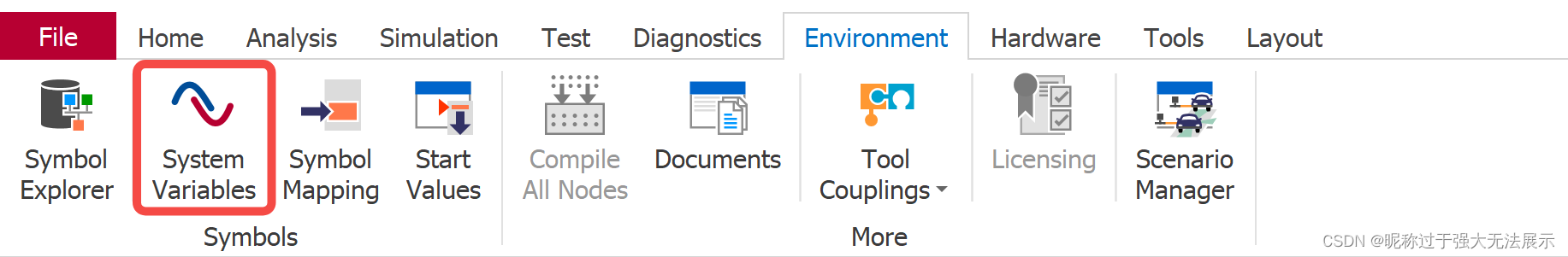

1. 在Environment工具栏中点击进入System Variables

2. 在System Variables Configuration界面，New一个系统变量，如下图，配置好之后点击OK

二、编辑代码

1. 在Tools菜单栏中选中CAPL Browser进入代码编辑界面

2. 在代码编辑界面，编辑代码件系统变量关联，编辑后保存退出

//Disable信号0xF1发送
on sysvar Message_0xF1::Disable_0xF1     // 系统变量
{if(@this == 1)ILDisableMsg("VCCD_DCDCANFD_0xF1");  // 报文IDelseILEnableMsg("VCCD_DCDCANFD_0xF1");   // 报文ID
}

三、创建Panel

1. 在Tools菜单栏中选择Panel Designer，进入Panel界面

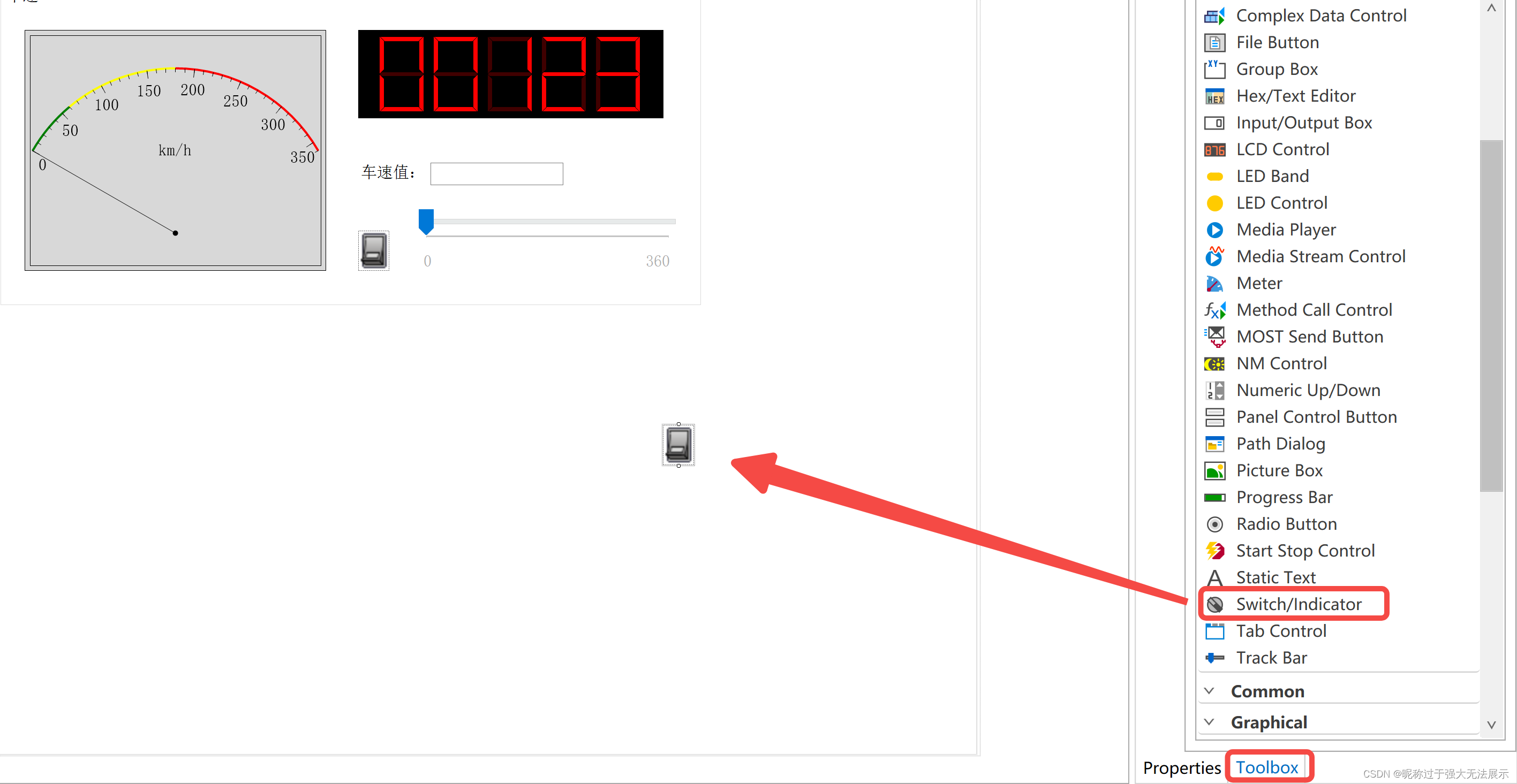

2. 在Toolbox中选择Switch/indictor，并将其拖拽到面板中

3. 在属性设置界面中如下图设置，之后保存并退出

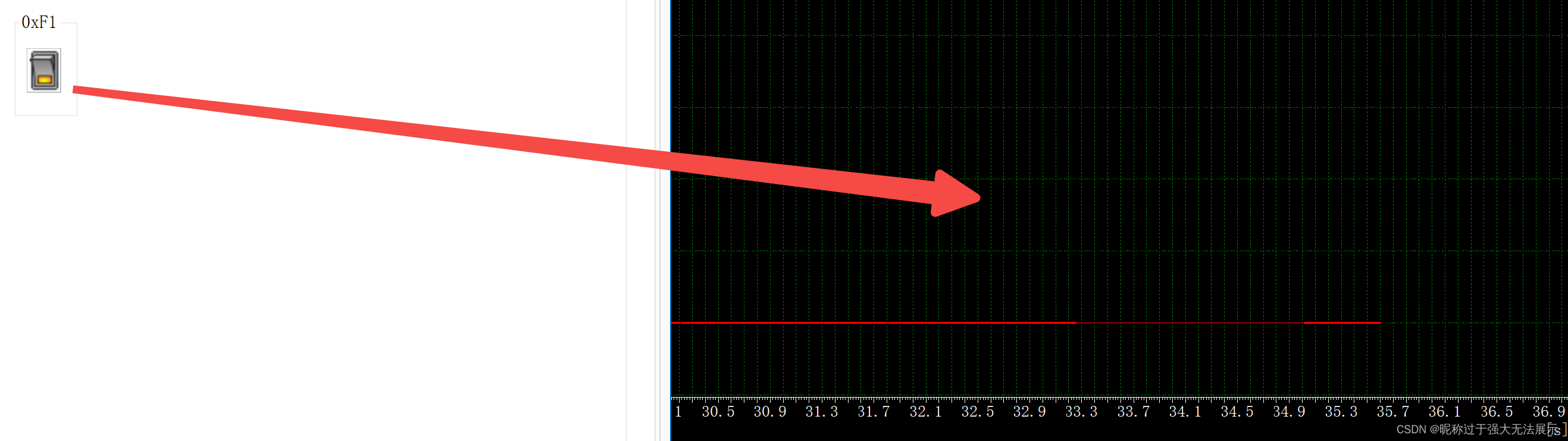

4. 启动CANoe工程后，右键点击按钮后，可以通过Graphics观察信号帧的变化。在信号丢失过程中，属于0xF1报文下的所有Signals全部失效。
