BONKOTE 2000A 高频焊台
高频焊台
01 高频焊台
一、前言
手边这款使用了大约 5年;deBONKOTE 2000A 型的高频焊台突然出现了故障。 在网络上也无法查找到对应的错误代码。 俗话说， 旧的不去， 新的不来。 ·下面将其拆卸下来，一览其中的结构。 看一下是否还有可用的元器件。
二、拆卸焊台

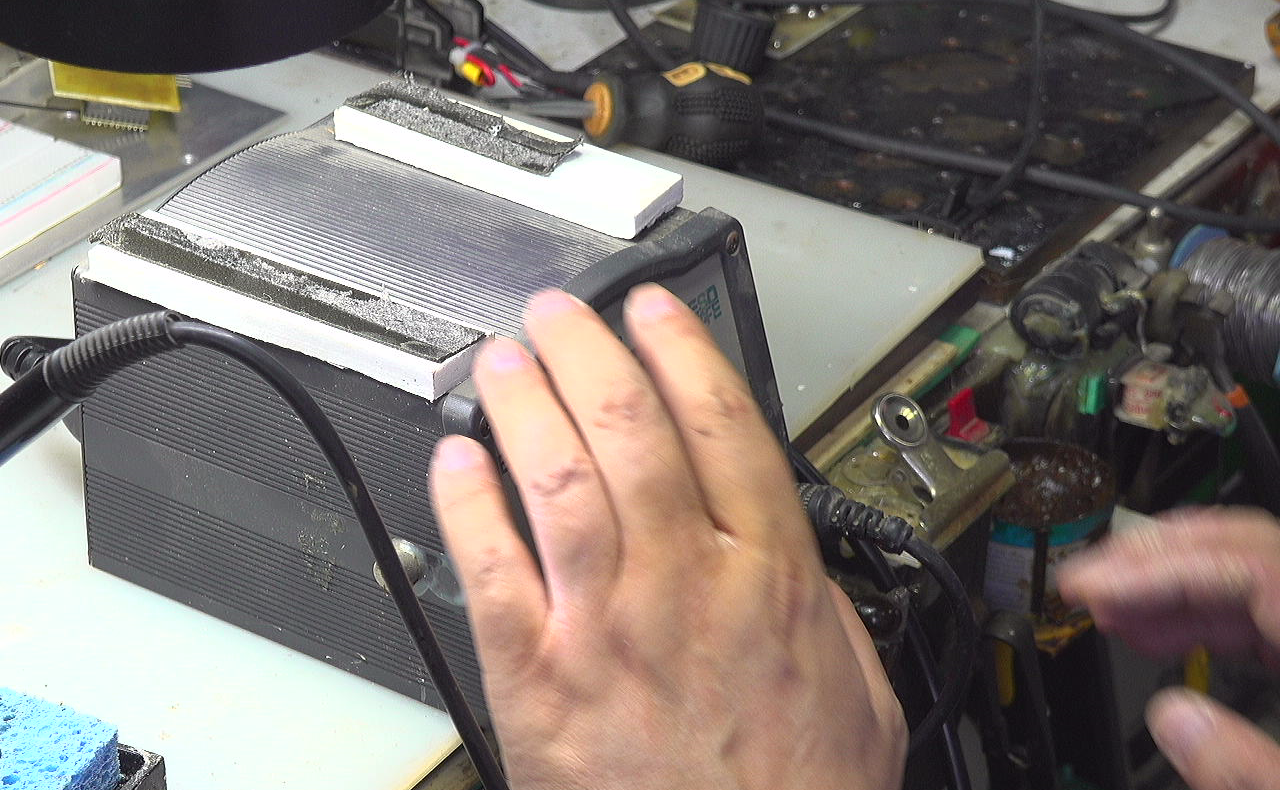

下面拆卸焊台前后面板上的各四颗螺丝钉， 打开前后面板。 这是固定在前面板上的电路板。 内部隔离电源变压器。 包括有一组66V的主电源 和一个 12V的副电源。 后面铭牌给出了电源的主要参数。 输入220V， 90W， 输出 36V 400kHz 的高频电压。 经过多年的使用， 前面显得比较陈旧了。 这个焊台给予我很多的欢乐。
1、拆卸图片

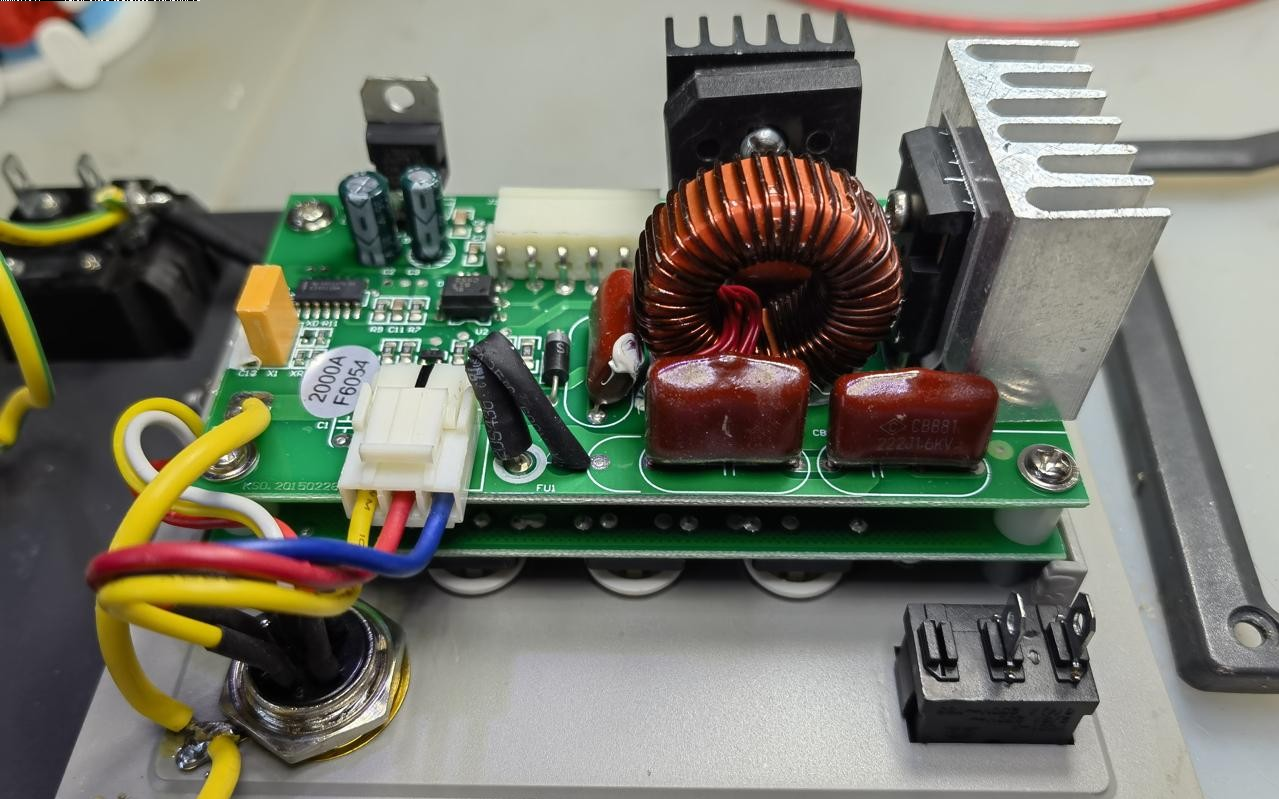

▲ 图1.2.1 内部的电路板

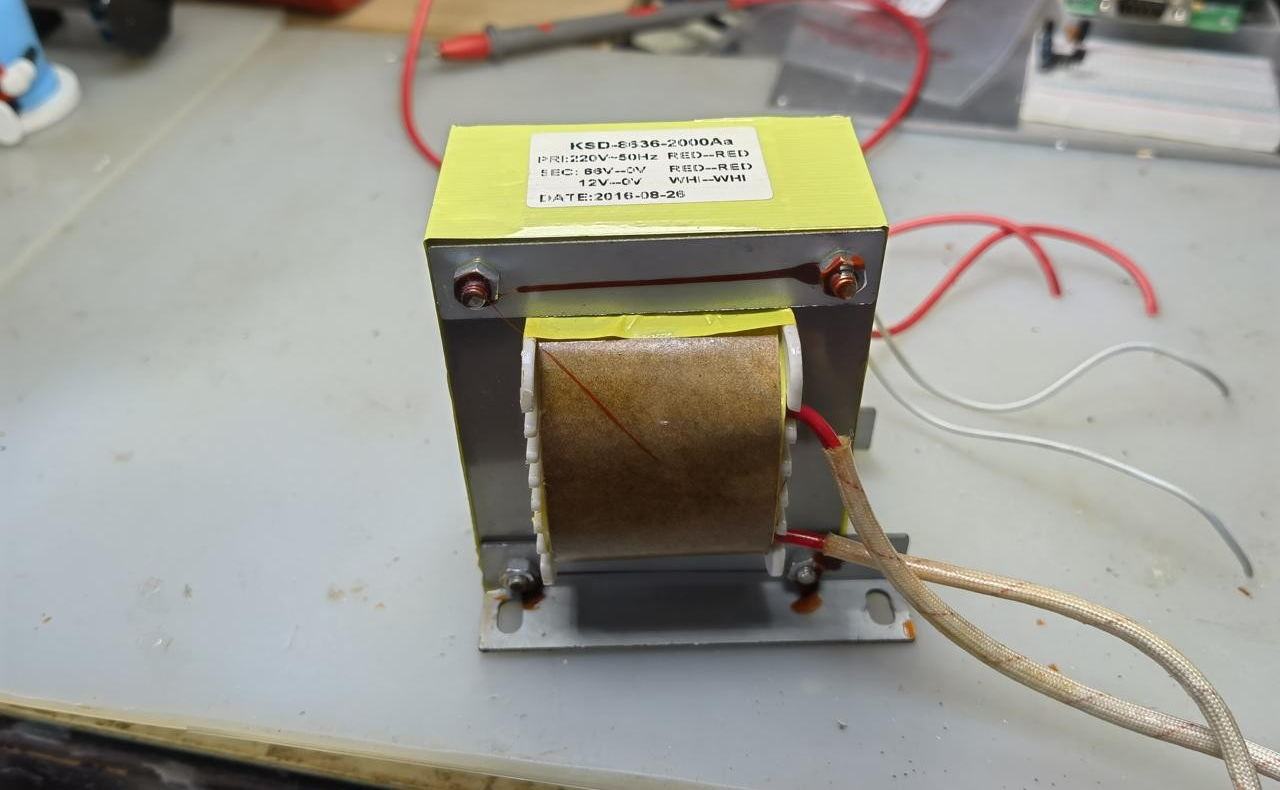

▲ 图1.2.2 变压器
▲ 图1.2.3 背后的铭牌

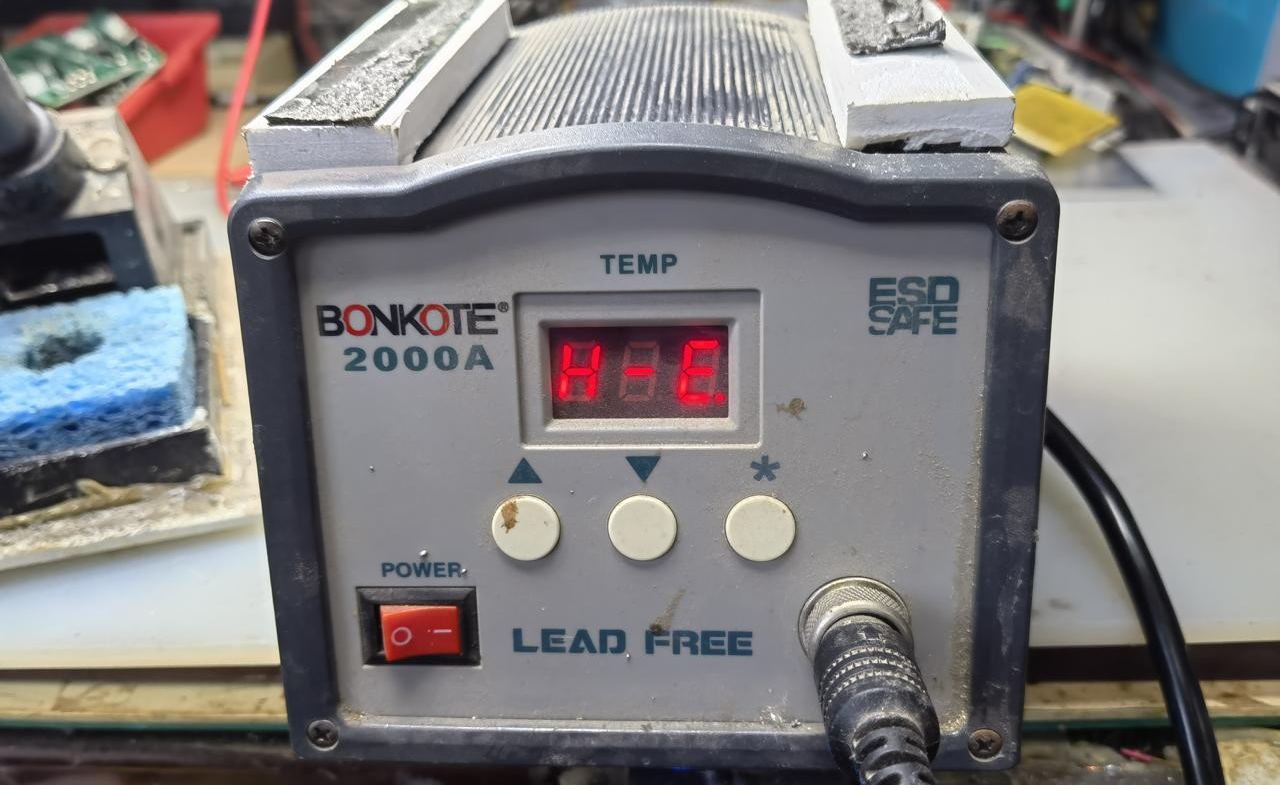

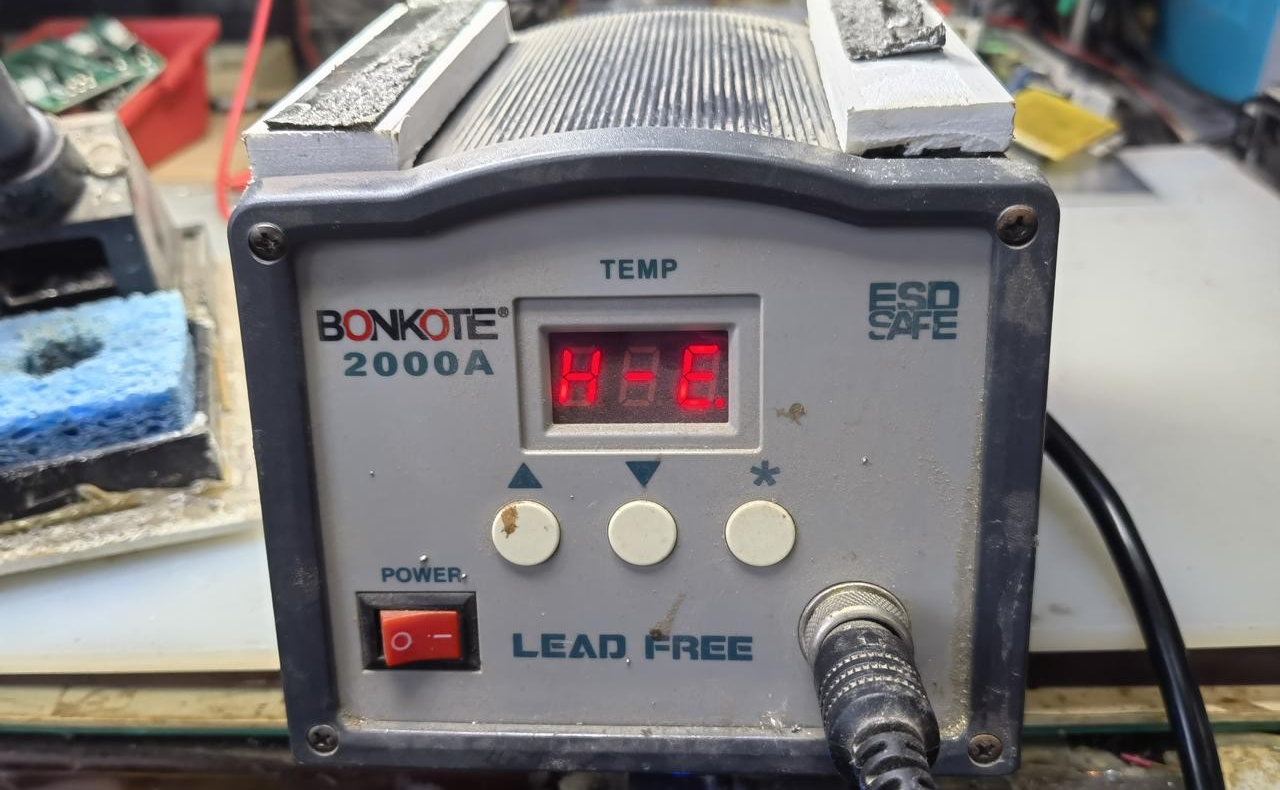

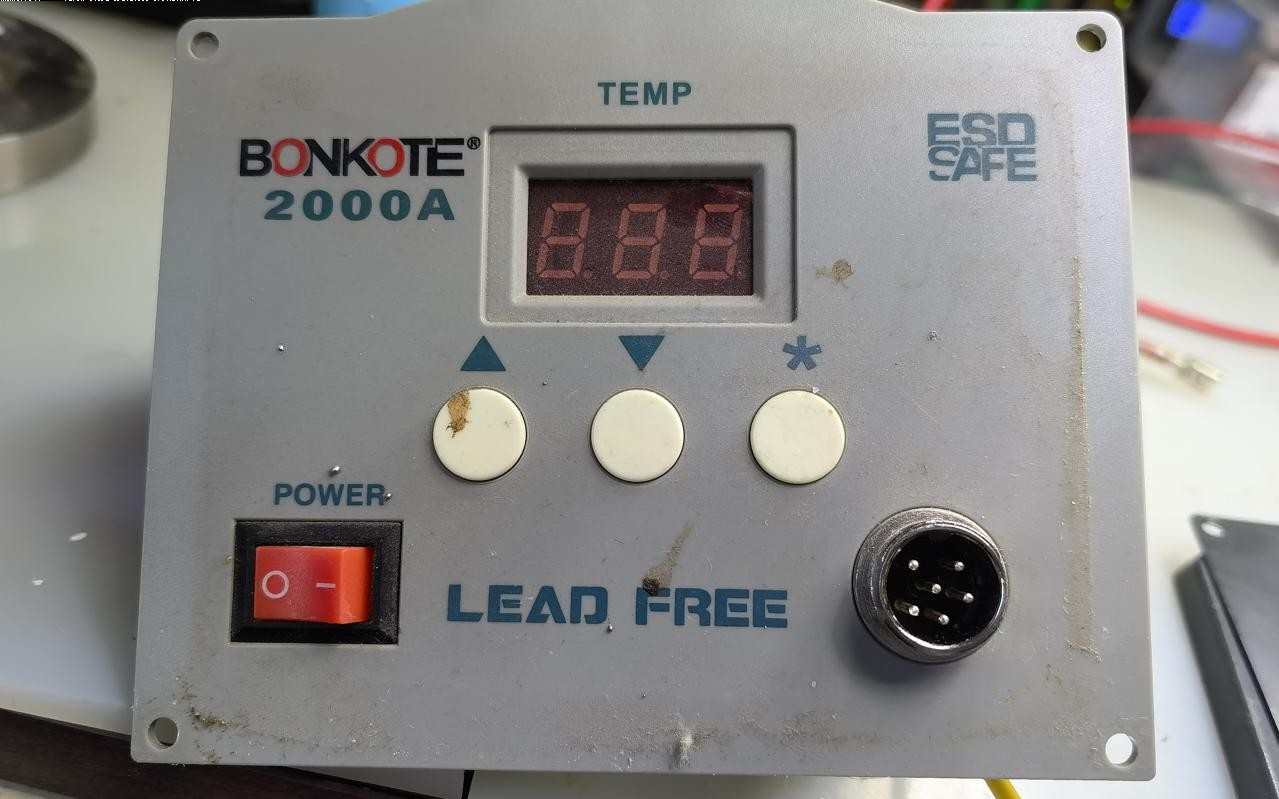

▲ 图1.2.4 操作台前面界面
三、控制电路板
下面对前面板上的控制电路板进行拆卸。 它包括上下两层电路板。 上层的电路板是功率板。 这是内部电路板的组成。 在电源接口旁边有一个光耦， 应该是控制后面功率部分的接口。 整流二极管提供了你便主要电源。 高频振荡部分晶体管的型号开不太清楚。 在功率板下面是人机界面。 包括有三个数码管用于向木易温度。 控制单片机是 大家比较熟悉的 ATMEGA 88 八位单片机。 旁边还有一个运放， 用于模拟接口。 这部分是输出PWM接口和模拟接口。
1、控制内部照片

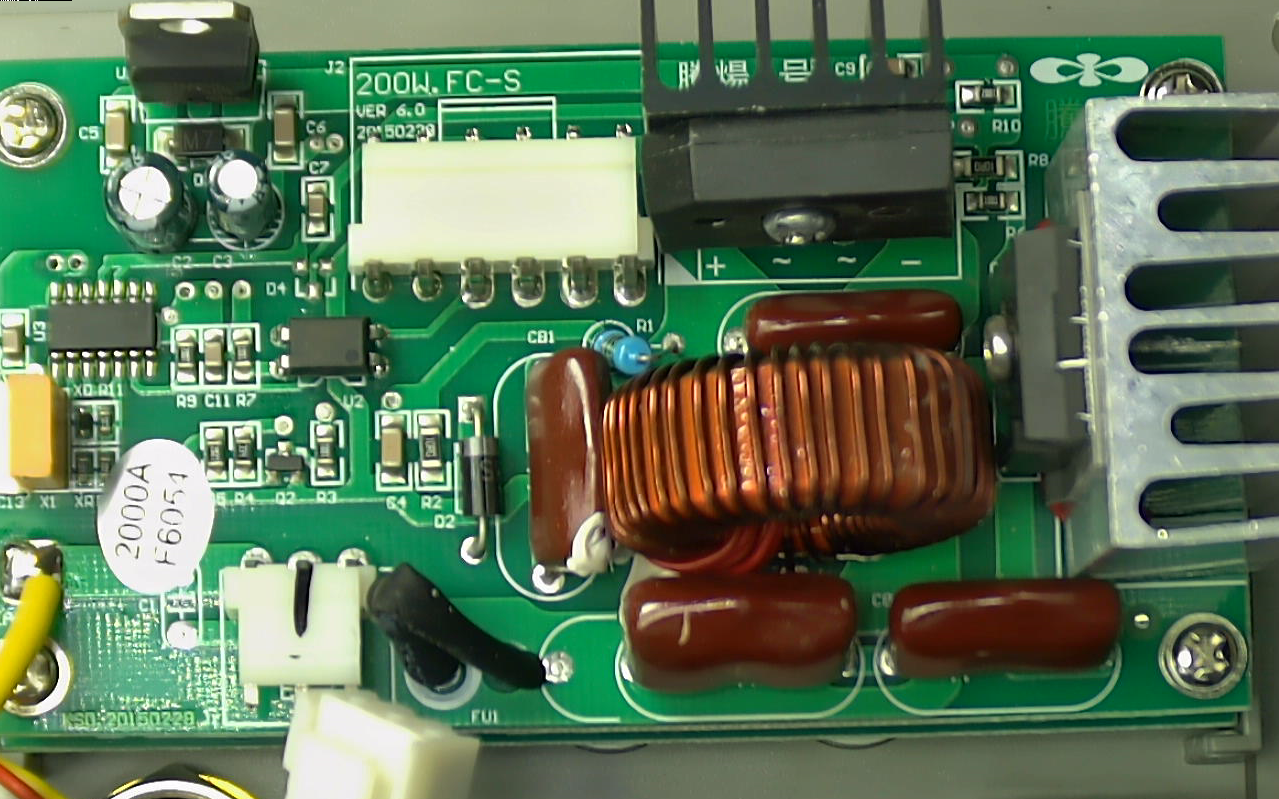

▲ 图1.3.1 上层的控制电路板

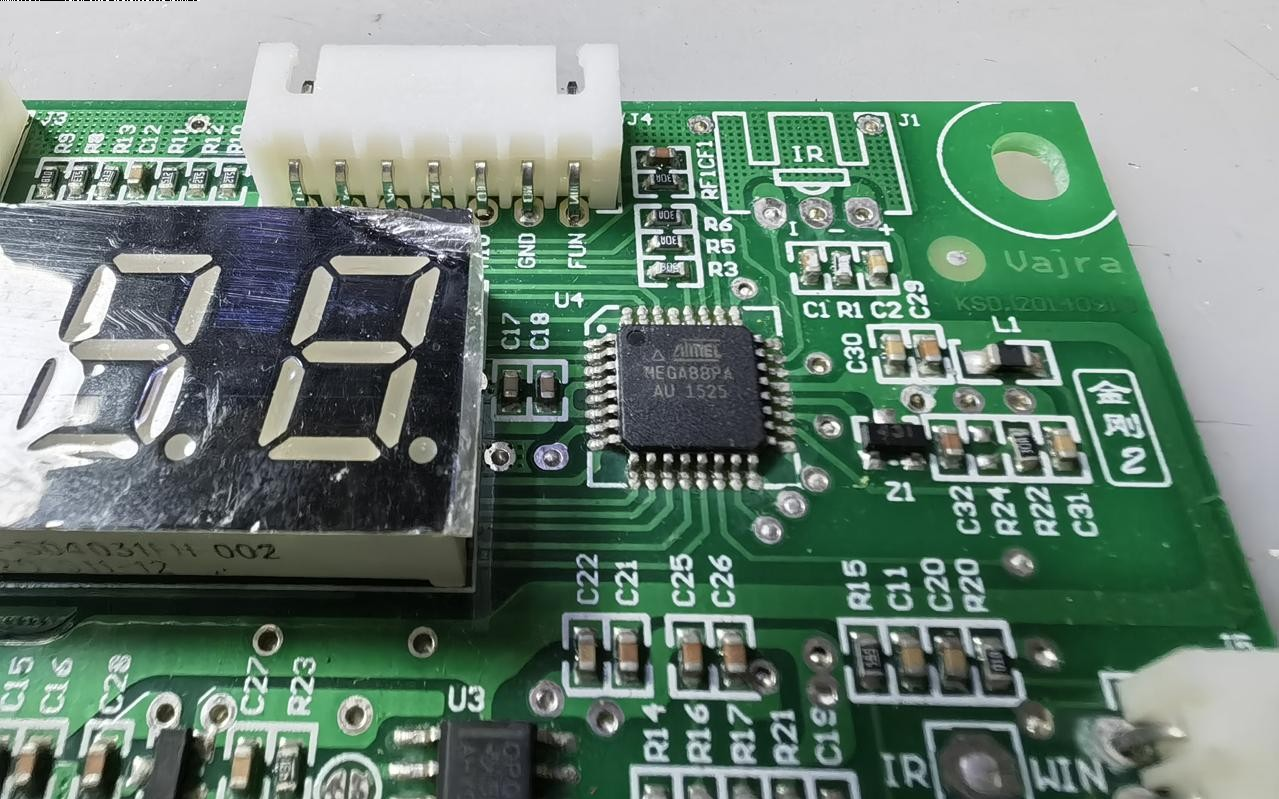

▲ 图1.3.2 底层的电路板上的ATMEG88单片机

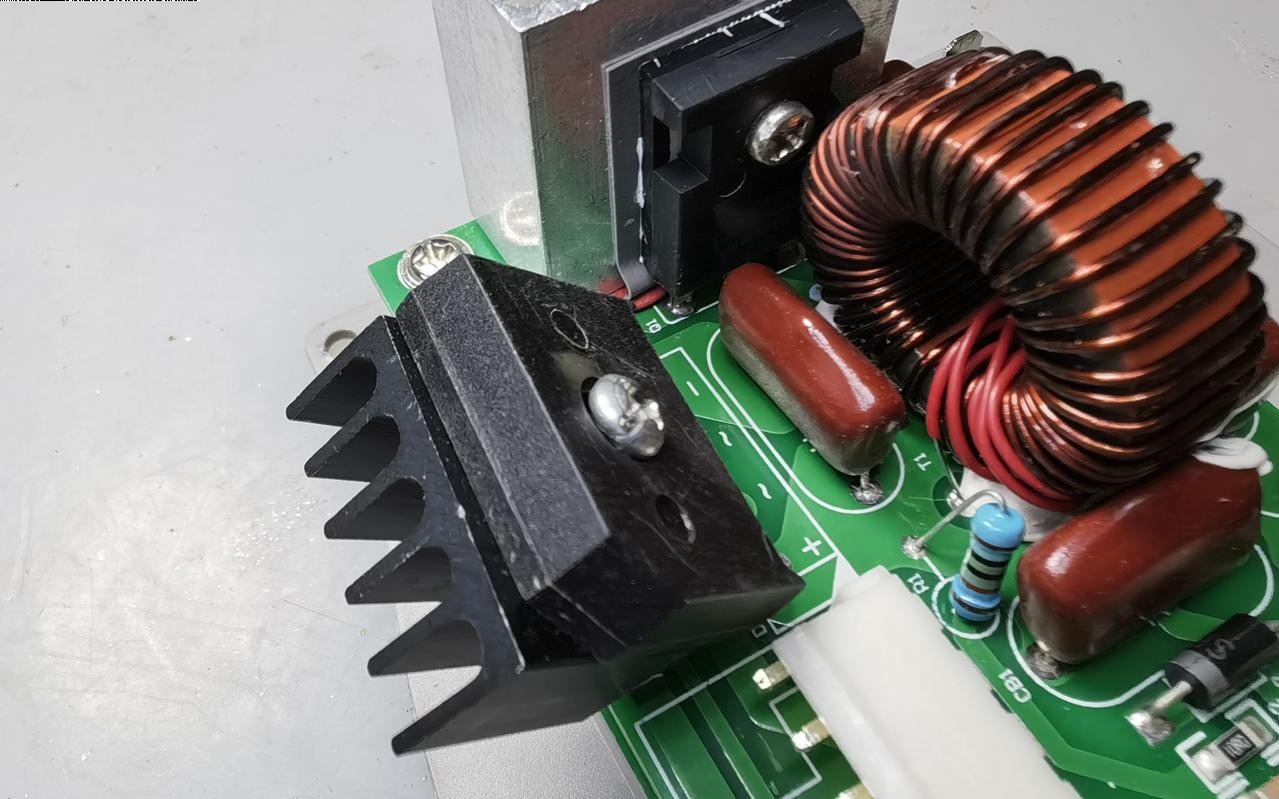

▲ 图1.3.3 大功率整流二极管和高频震荡管
四、电路细节

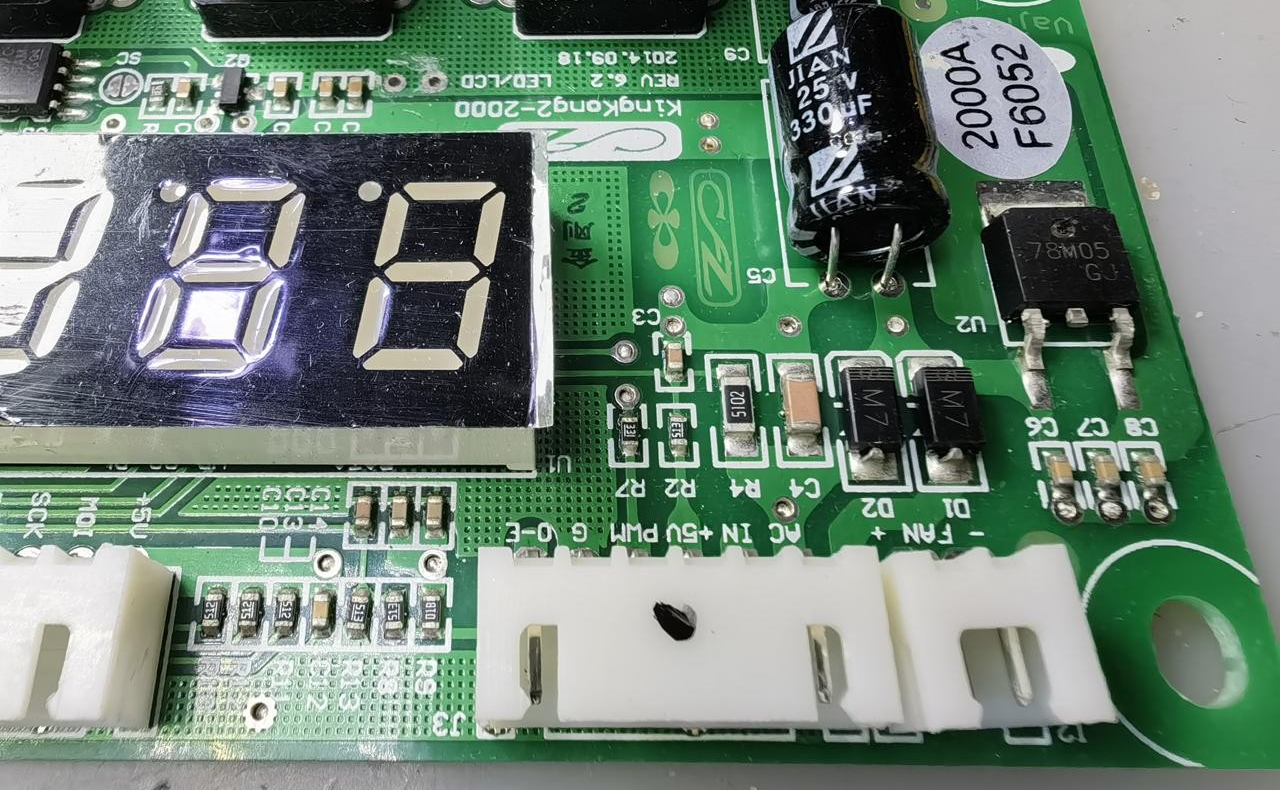

人机接口部分的运放信号为 OP07， 应该是对焊枪内温度传感器信号进行调理。 主板的工作电源是由 78M05 提供。 旁边两个二极管是对12V的交流电源进行整流。 对于高频振荡部分由于器件之间遮挡， 所以无法进一步分析。 CD4011 是一个四路 CMOS 与非门。 这款大功率变压器， 可以用于之后的电路实验。
※ 总 结 ※
本文对于手边的一款高频焊台进行了拆解。 留有的变压器可以用于之后的实验。
