第12周实验---基于FPGA的VGA协议实现
一.VGA协议
1.概述
VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。VGA显示器具有成本低、结构简单、应用灵活的优点。
2.硬件接口
VGA 的驱动电路常用的有 2 种：
（1） R-2R 电阻模拟电路设计方案
在 1024x768@60hz 及以下的分辨率条件下稳定运行，多见于 16 位的 VGA 接口中，通常不需要 VGA_clk 和 VGA_blank 信号。
（2）专用视频转换 DAC 芯片实现 VGA电路方案，常见于 24 位的 VGA 接口中，通常需要 VGA_clk 和 VGA_blank 信号，有些还有 VGA_sync 信号，但该信号一般在电路上就接地了。
RGB信号在使用时的位宽有三种常见格式，以你的VGA解码芯片的配置有关。
1. RGB_8，R：G：B = 3：3：2，即RGB332
2. RGB_16，R：G：B = 5：6：5，即RGB565
3. RGB_24，R：G：B = 8：8：8，即RGB888
3.扫描方式
VGA显示器扫描方式分为逐行扫描和隔行扫描：逐行扫描是扫描从屏幕左上角一点开始，从左像右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。隔行扫描是指电子束扫描时每隔一行扫一线，完成一屏后在返回来扫描剩下的线，隔行扫描的显示器闪烁的厉害，会让使用者的眼睛疲劳。因此我们一般都采用逐行扫描的方式。
4.行场信号
行场信号共有 4 种模式，即 hsync 和 vsync 的高低状态不同，如下所示：
5.时序要求
从VGA的时序图中， 可以看出，帧时序和行时序都产生了四部分，帧时序的四个部分分别是：同步脉冲（o），显示后沿（p），显示时序段（q）和显示前沿（r）。其中同步脉冲(o)，显示后沿（p）和显示前沿（r）是消隐区，RGB信号无效，屏幕不显示数据。显示数据段（q）是有效数据区。行时序的四个部分是：同步脉冲（a）,显示后沿（b），显示时序段（c）和显示前沿（d）。其中同步脉冲（a），显示后沿（b），显示前沿（d）是消隐区，RGB信号无效，屏幕不显示数据。显示时序段（c）是有效数据区。
二.通过Verilog编程，在至少2种显示模式下（640*480@60Hz,1024*768@75Hz）分别实现以下VGA显示，并对照VGA协议信号做时序分析：1）屏幕上显示彩色条纹；2）显示自定义的汉字字符（姓名-学号）
1.屏幕上显示彩色条纹
1.1代码
该部分使用了EP4CE115F29C7
module VGA_colorbar_test(
OSC_50, //原CLK2_50时钟信号
VGA_CLK, //VGA自时钟
VGA_HS, //行同步信号
VGA_VS, //场同步信号
VGA_BLANK, //复合空白信号控制信号 当BLANK为低电平时模拟视频输出消隐电平，此时从R9~R0,G9~G0,B9~B0输入的所有数据被忽略
VGA_SYNC, //符合同步控制信号 行时序和场时序都要产生同步脉冲
VGA_R, //VGA绿色
VGA_B, //VGA蓝色
VGA_G); //VGA绿色input OSC_50; //外部时钟信号CLK2_50output VGA_CLK,VGA_HS,VGA_VS,VGA_BLANK,VGA_SYNC;output [7:0] VGA_R,VGA_B,VGA_G;parameter H_FRONT = 16; //行同步前沿信号周期长parameter H_SYNC = 96; //行同步信号周期长parameter H_BACK = 48; //行同步后沿信号周期长parameter H_ACT = 640; //行显示周期长parameter H_BLANK = H_FRONT+H_SYNC+H_BACK; //行空白信号总周期长parameter H_TOTAL = H_FRONT+H_SYNC+H_BACK+H_ACT; //行总周期长耗时parameter V_FRONT = 11; //场同步前沿信号周期长parameter V_SYNC = 2; //场同步信号周期长parameter V_BACK = 31; //场同步后沿信号周期长parameter V_ACT = 480; //场显示周期长parameter V_BLANK = V_FRONT+V_SYNC+V_BACK; //场空白信号总周期长parameter V_TOTAL = V_FRONT+V_SYNC+V_BACK+V_ACT; //场总周期长耗时reg [10:0] H_Cont; //行周期计数器reg [10:0] V_Cont; //场周期计数器wire [7:0] VGA_R; //VGA红色控制线wire [7:0] VGA_G; //VGA绿色控制线wire [7:0] VGA_B; //VGA蓝色控制线reg VGA_HS;reg VGA_VS;reg [10:0] X; //当前行第几个像素点reg [10:0] Y; //当前场第几行reg CLK_25;always@(posedge OSC_50)begin CLK_25=~CLK_25; //时钟end assign VGA_SYNC = 1'b0; //同步信号低电平assign VGA_BLANK = ~((H_Cont=H_BLANK) //如果行计数器大于等于行空白总时长X<=H_Cont-H_BLANK; //X等于行计数器-行空白总时长 （X为当前行第几个像素点）else X<=0; //否则X为0
endalways@(posedge VGA_HS)beginif(V_Cont=V_BLANK) //如果场计数器大于等于场空白总时长Y<=V_Cont-V_BLANK; //Y等于场计数器-场空白总时长 （Y为当前场第几行） else Y<=0; //否则Y为0
endreg valid_yr;always@(posedge CLK_to_DAC)beginif(V_Cont == 10'd32) //场计数器=32时valid_yr<=1'b1; //行输入激活else if(V_Cont==10'd512) //场计数器=512时valid_yr<=1'b0; //行输入冻结endwire valid_y=valid_yr; //连线 reg valid_r; always@(posedge CLK_to_DAC)beginif((H_Cont == 10'd32)&&valid_y) //行计数器=32时valid_r<=1'b1; //像素输入激活else if((H_Cont==10'd512)&&valid_y) //行计数器=512时 valid_r<=1'b0; //像素输入冻结endwire valid = valid_r; //连线assign x_dis=X; //连线Xassign y_dis=Y; //连线Y// reg[7:0] char_bit;// always@(posedge CLK_to_DAC)// if(X==10'd144)char_bit<=9'd240; //当显示到144像素时准备开始输出图像数据// else if(X>10'd144&&X<10'd384) //左边距屏幕144像素到416像素时 416=144+272（图像宽度）// char_bit<=char_bit-1'b1; //倒着输出图像信息reg[29:0] vga_rgb; //定义颜色缓存always@(posedge CLK_to_DAC) beginif(X>=0&&X<200)begin //X控制图像的横向显示边界：左边距屏幕左边144像素 右边界距屏幕左边界416像素vga_rgb<=30'hffffffffff; //白色endelse if(X>=200&&X<400)beginvga_rgb<=30'hf00ff65f1f; endelse if(X>=400&&X<600)beginvga_rgb<=30'h9563486251; endelse beginvga_rgb<=30'h5864928654; endendassign VGA_R=vga_rgb[23:16];assign VGA_G=vga_rgb[15:8];assign VGA_B=vga_rgb[7:0];

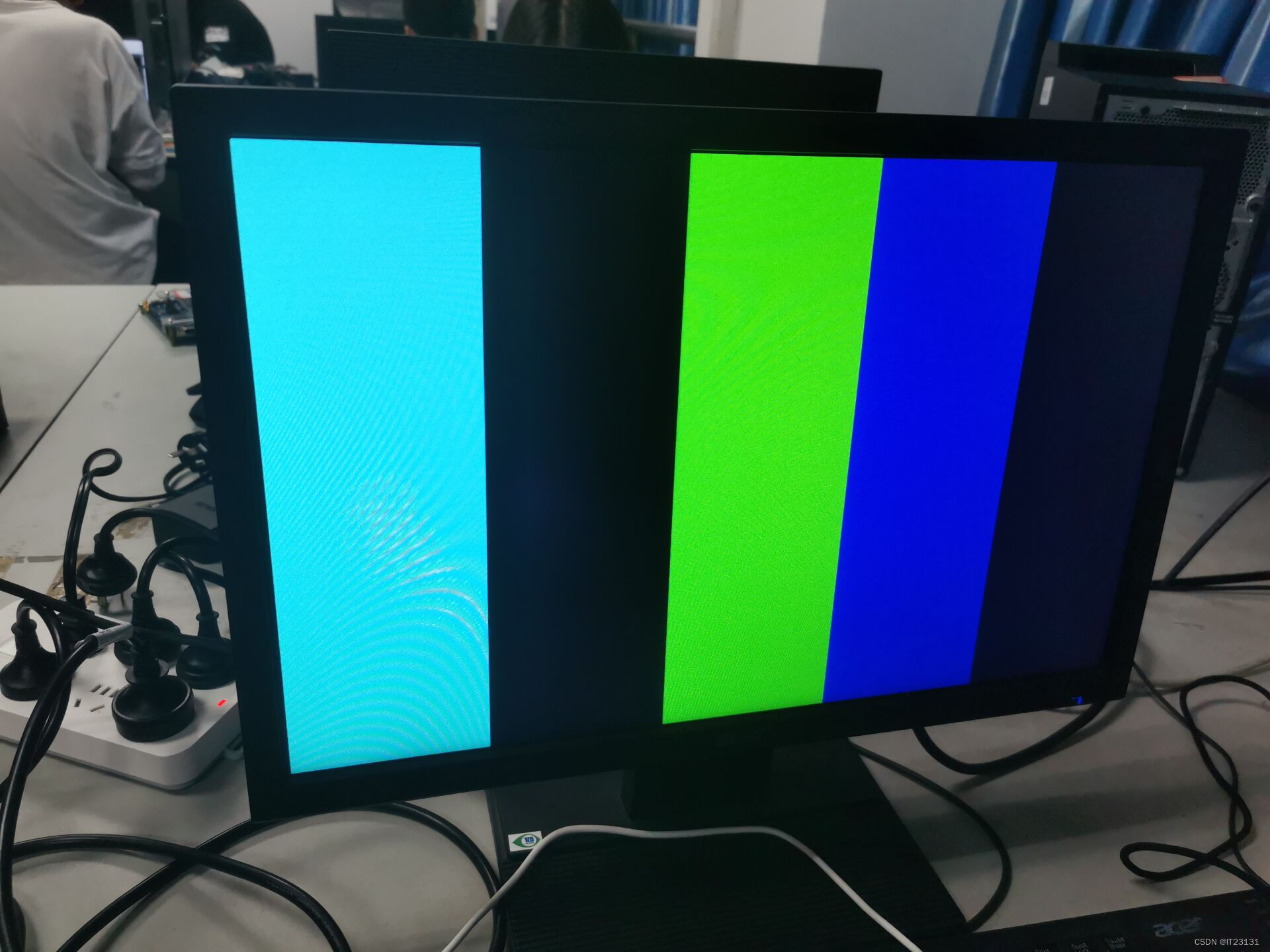

endmodule 1.2.效果
2.1 VGA显示字符
创建相应的工程文件
具体创建过程，请参考下面链接:
https://blog.csdn.net/qq_43279579/article/details/115480406?utm_source=app&app_version=4.5.8
实现代码
创建一个Verilog文件，编写显示的代码
具体代码内容，请参考下面链接:
https://blog.csdn.net/cchulu/article/details/73876978?utm_source=app&app_version=4.5.8
配置引脚
具体引脚信息，请查看板子的手册
代码
module VGA_test(
OSC_50, //原CLK2_50时钟信号
VGA_CLK, //VGA自时钟
VGA_HS, //行同步信号
VGA_VS, //场同步信号
VGA_BLANK, //复合空白信号控制信号 当BLANK为低电平时模拟视频输出消隐电平，此时从R9~R0,G9~G0,B9~B0输入的所有数据被忽略
VGA_SYNC, //符合同步控制信号 行时序和场时序都要产生同步脉冲
VGA_R, //VGA绿色
VGA_B, //VGA蓝色
VGA_G); //VGA绿色input OSC_50; //外部时钟信号CLK2_50output VGA_CLK,VGA_HS,VGA_VS,VGA_BLANK,VGA_SYNC;output [7:0] VGA_R,VGA_B,VGA_G;parameter H_FRONT = 16; //行同步前沿信号周期长parameter H_SYNC = 96; //行同步信号周期长parameter H_BACK = 48; //行同步后沿信号周期长parameter H_ACT = 640; //行显示周期长parameter H_BLANK = H_FRONT+H_SYNC+H_BACK; //行空白信号总周期长parameter H_TOTAL = H_FRONT+H_SYNC+H_BACK+H_ACT; //行总周期长耗时parameter V_FRONT = 11; //场同步前沿信号周期长parameter V_SYNC = 2; //场同步信号周期长parameter V_BACK = 31; //场同步后沿信号周期长parameter V_ACT = 480; //场显示周期长parameter V_BLANK = V_FRONT+V_SYNC+V_BACK; //场空白信号总周期长parameter V_TOTAL = V_FRONT+V_SYNC+V_BACK+V_ACT; //场总周期长耗时reg [10:0] H_Cont; //行周期计数器reg [10:0] V_Cont; //场周期计数器wire [7:0] VGA_R; //VGA红色控制线wire [7:0] VGA_G; //VGA绿色控制线wire [7:0] VGA_B; //VGA蓝色控制线reg VGA_HS;reg VGA_VS;reg [10:0] X; //当前行第几个像素点reg [10:0] Y; //当前场第几行reg CLK_25;always@(posedge OSC_50)begin CLK_25=~CLK_25; //时钟end assign VGA_SYNC = 1'b0; //同步信号低电平assign VGA_BLANK = ~((H_Cont=H_BLANK) //如果行计数器大于等于行空白总时长X<=H_Cont-H_BLANK; //X等于行计数器-行空白总时长 （X为当前行第几个像素点）else X<=0; //否则X为0endalways@(posedge VGA_HS)beginif(V_Cont=V_BLANK) //如果场计数器大于等于场空白总时长Y<=V_Cont-V_BLANK; //Y等于场计数器-场空白总时长 （Y为当前场第几行） else Y<=0; //否则Y为0endreg valid_yr;always@(posedge CLK_to_DAC)if(V_Cont == 10'd32) //场计数器=32时valid_yr<=1'b1; //行输入激活else if(V_Cont==10'd512) //场计数器=512时valid_yr<=1'b0; //行输入冻结wire valid_y=valid_yr; //连线 reg valid_r; always@(posedge CLK_to_DAC) if((H_Cont == 10'd32)&&valid_y) //行计数器=32时valid_r<=1'b1; //像素输入激活else if((H_Cont==10'd512)&&valid_y) //行计数器=512时 valid_r<=1'b0; //像素输入冻结wire valid = valid_r; //连线wire[10:0] x_dis; //像素显示控制信号wire[10:0] y_dis; //行显示控制信号assign x_dis=X; //连线Xassign y_dis=Y; //连线Yparameterchar_line00=272'hFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF,char_line01=272'h00000000000000000000000000000000000000000000000000000000000000000000,char_line02=272'h00400C0000000000000000000000000000C008000000000000000000000000000000,char_line03=272'h00700E0000000180000000000000000000E00C0000000000000000800180000000C0,char_line04=272'h00600C00000003C0000000000000000000C01C0000000000000000FFFF80000001E0,char_line05=272'h00600C3003FFFC000000000000000080008018000000000000800080018003FFFE00,char_line06=272'h1FFFFFF8000180007FFE7FF003C80380008018007C1F03C803800080018000000000,char_line07=272'h00600C0000018000180E18180E3803800104301018040E3803800080018000000000,char_line08=272'h00600C00000180001802180C080803800FFE30381804080803800080018000000000,char_line09=272'h00600C000001800018031806180802800C0C7FF818041808028000FFFF8000000000,char_line0a=272'h007FFC000001800018011806300406C00C0C60300C08300406C00080018000000000,char_line0b=272'h00600C000001800018001806300404C00C0CC0300C08300404C00080018000000018,char_line0c=272'h00600C000001801018081806200004C00C0C80300C08200004C0008001800000003C,char_line0d=272'h007FFC000001803818081806600004C00C0D00300C08600004C0008001803FFFFFFE,char_line0e=272'h00600C003FFFFFFC1818180C60000C600C0D4030061060000C6000FFFF8000018000,char_line0f=272'h00600C10000180001FF81818600008600C0E20300610600008600080010000018000,char_line10=272'h00600C380001800018181FF0600008600C0C10300610600008600008200000418000,char_line11=272'h3FFFFFFC0001800018081800600008600FFC1830073060000860000C382000718800,char_line12=272'h003208000001800018081800603F1FF00C0C18300320603F1FF0080C307000E18600,char_line13=272'h00618C000001800018001800600C10300C0C0C300320600C10300C0C307000C18300,char_line14=272'h00C106000001800018001800600C10300C0C08300320600C1030060C30C001818180,char_line15=272'h018101C00001800018001800300C10300C0C003001C0300C1030030C30C0038180C0,char_line16=272'h030104FC0001800018001800300C30300C0C003001C0300C3030038C318003018060,char_line17=272'h0C010E380001800018001800180C20180C0C003001C0180C2018018C330006018070,char_line18=272'h187FF0000001800018001800180C20180C0C003001C0180C2018018C36000C018038,char_line19=272'h6001000000018000180018000C1060180C0C003000800C106018008C380018018038,char_line1a=272'h00010000000180007E007E0003E0F83E0C0C0030008003E0F83E000C301010018010,char_line1b=272'h00010000003F800000000000000000000FFC0C60000000000000000C303820738000,char_line1c=272'h00010060000F800000000000000000000C0C03E00000000000001FFFFFFC001F8000,char_line1d=272'h1FFFFFF00007000000000000000000000C0801C00000000000000000000000070000,char_line1e=272'h00000000000000000000000000000000000000800000000000000000000000020000,char_line1f=272'h00000000000000000000000000000000000000000000000000000000000000000000;reg[8:0] char_bit;always@(posedge CLK_to_DAC)if(X==10'd144)char_bit<=9'd272; //当显示到144像素时准备开始输出图像数据else if(X>10'd144&&X<10'd416) //左边距屏幕144像素到416像素时 416=144+272（图像宽度）char_bit<=char_bit-1'b1; //倒着输出图像信息 reg[29:0] vga_rgb; //定义颜色缓存always@(posedge CLK_to_DAC) if(X>10'd144&&X<10'd416) //X控制图像的横向显示边界：左边距屏幕左边144像素 右边界距屏幕左边界416像素begin case(Y) //Y控制图像的纵向显示边界：从距离屏幕顶部160像素开始显示第一行数据10'd160:if(char_line00[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000; //如果该行有数据 则颜色为红色else vga_rgb<=30'b0000000000_0000000000_0000000000; //否则为黑色10'd162:if(char_line01[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd163:if(char_line02[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd164:if(char_line03[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd165:if(char_line04[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000; 10'd166:if(char_line05[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd167:if(char_line06[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000; 10'd168:if(char_line07[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd169:if(char_line08[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000; 10'd170:if(char_line09[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd171:if(char_line0a[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd172:if(char_line0b[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd173:if(char_line0c[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd174:if(char_line0d[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd175:if(char_line0e[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd176:if(char_line0f[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd177:if(char_line10[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd178:if(char_line11[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd179:if(char_line12[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd180:if(char_line13[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd181:if(char_line14[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd182:if(char_line15[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd183:if(char_line16[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd184:if(char_line17[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd185:if(char_line18[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd186:if(char_line19[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd187:if(char_line1a[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd188:if(char_line1b[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd189:if(char_line1c[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd190:if(char_line1d[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd191:if(char_line1e[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;10'd192:if(char_line1f[char_bit])vga_rgb<=30'b1111111111_0000000000_0000000000;else vga_rgb<=30'b0000000000_0000000000_0000000000;default:vga_rgb<=30'h0000000000; //默认颜色黑色endcase endelse vga_rgb<=30'h000000000; //否则黑色assign VGA_R=vga_rgb[23:16];assign VGA_G=vga_rgb[15:8];assign VGA_B=vga_rgb[7:0];
endmodule

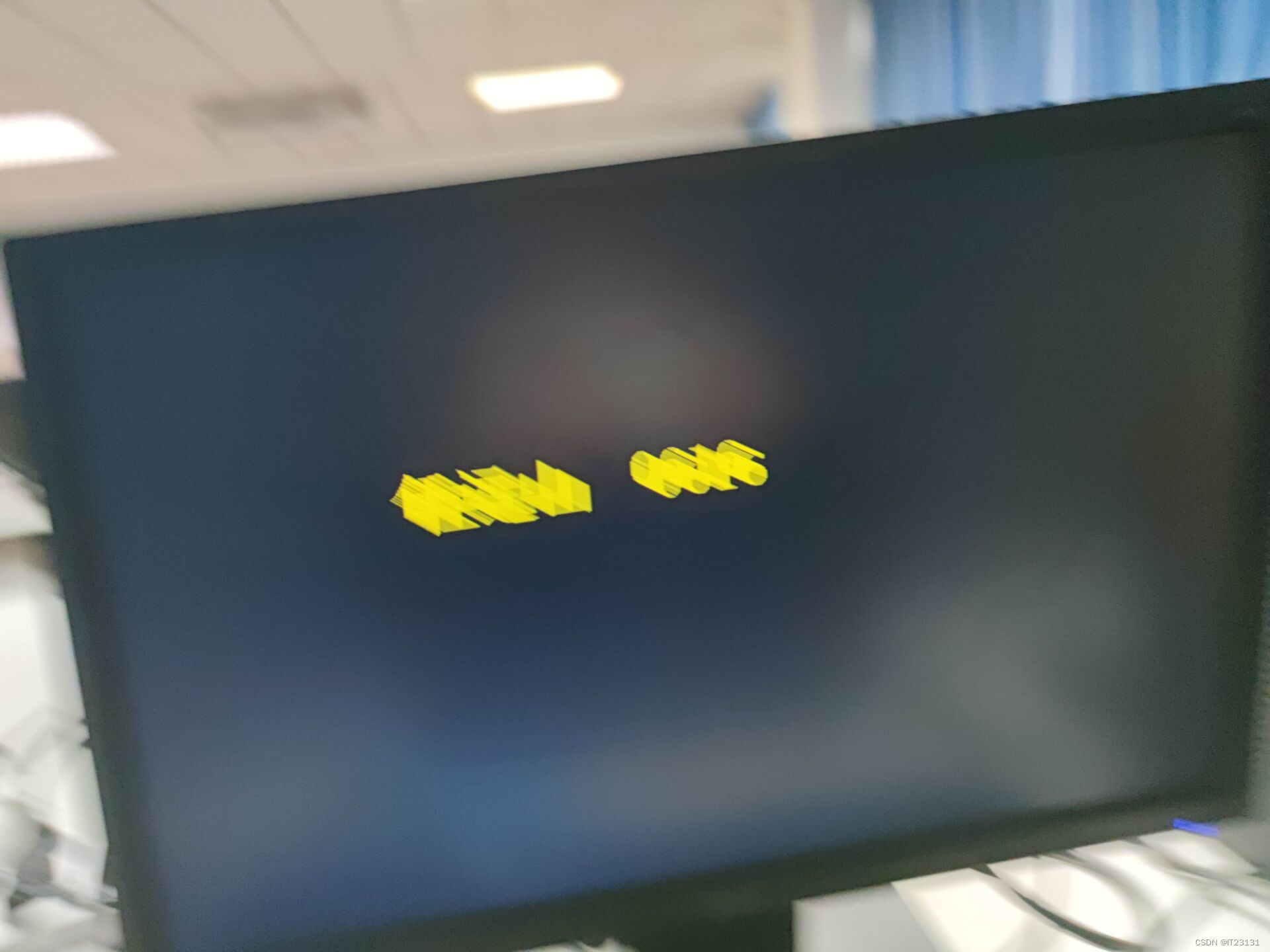

2.2效果
3.3. 在Verilog代码中，将行、场同步信号中，故意分别加入一定 ms延时（用delay命令），观察会出现什么现象
效果会出现延时状况
四.总结
- vga协议初看很复杂，但理解了之后其实并不复杂，行场同步信号就是每一行或者每一列开始的标志，而消隐信号的作用就是表明后面的数据为有效数据，看懂时序之后实现其实不难，数据填充就是和点阵一模一样了。
