使用Altium Designer仿真电路图画PCB板

第一次在CSDN上写 Altium Designer相关的文章，我先画一个极其简单的电路如下

电压设为2V直流DC，1V交流AC，1Khz

然后我们点菜单Design-Simulate-Mixed Sim，设置General setup和Transient Analysis

  然后点OK，出现以下

 解析 in的电压正如我们开始时的设置（2V直流DC，1V交流AC，1Khz）

通过电阻1欧姆和电容1nf的电流相等，利用matlab编好算法并运行输出结果如下

 大家可以看到电阻阻值（1欧姆）<<容抗（-1.5915e+05i），几乎可以忽略不计，

算出的电流ii=3.9478e-11 + 6.2832e-06i，

我们可以忽略3.9478e-11，

只考虑6.2832e-06i，约等于6.28微安培，相位超前90度（相对于源电压），我们在仿真图上也确实看到交流电压在相位为0时，交流电流在90度超前，所以我们计算的结果（实际是我们把matlab的功劳据为己有）和仿真结果一模一样

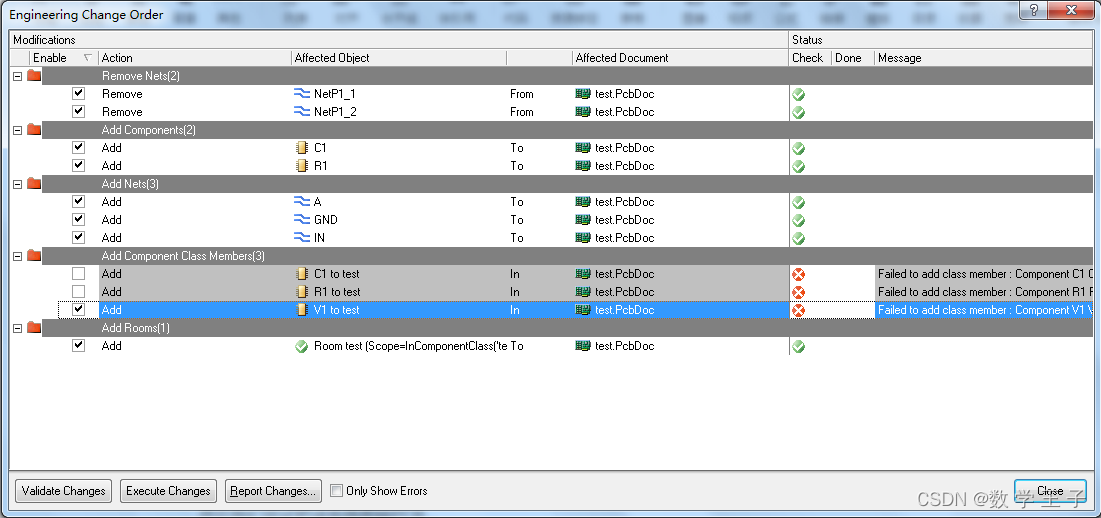

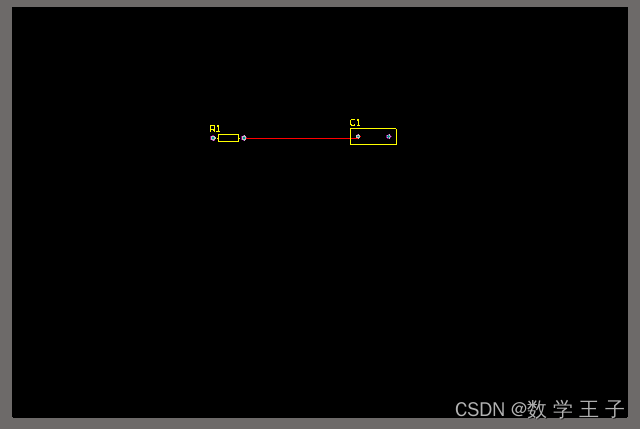

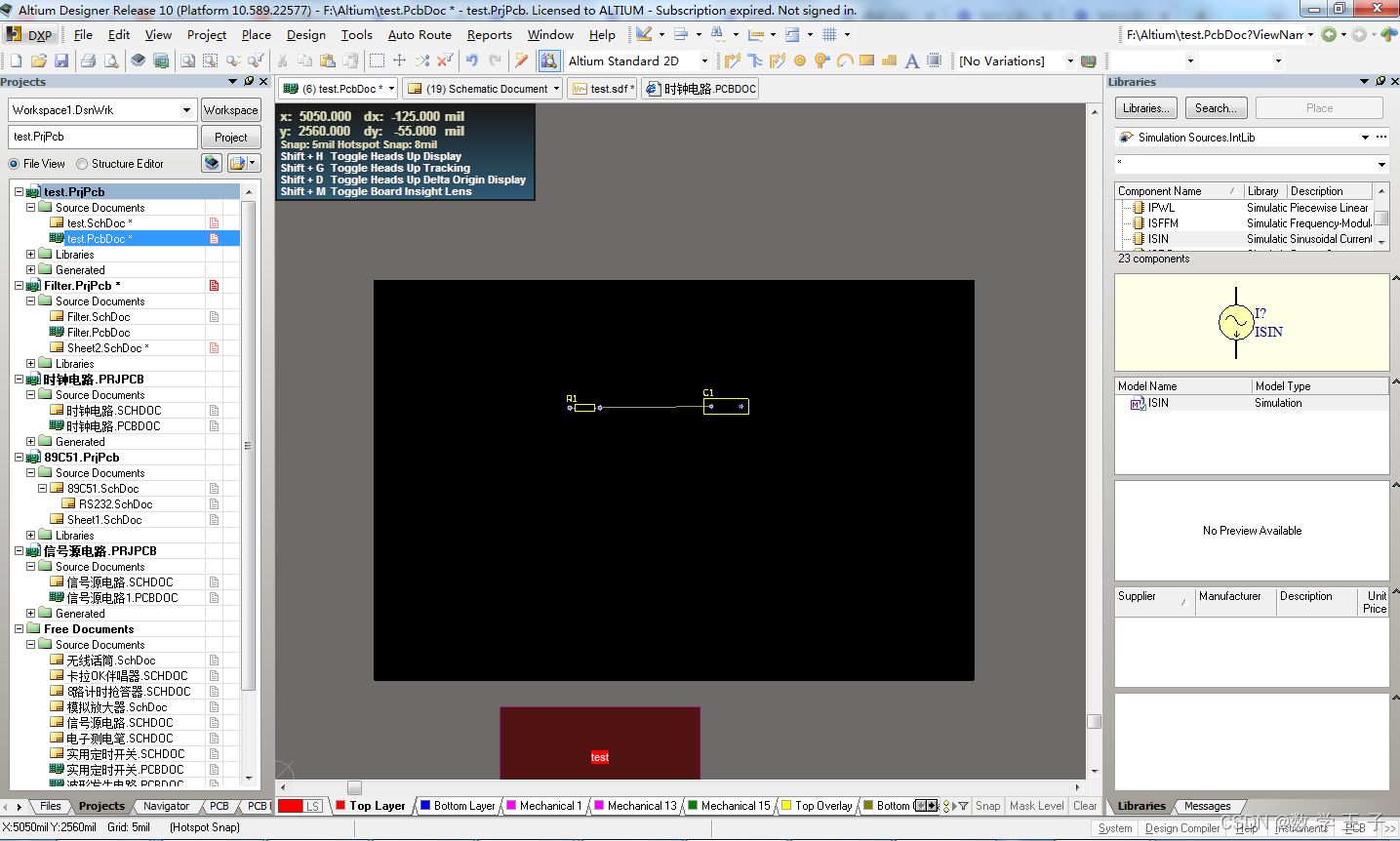

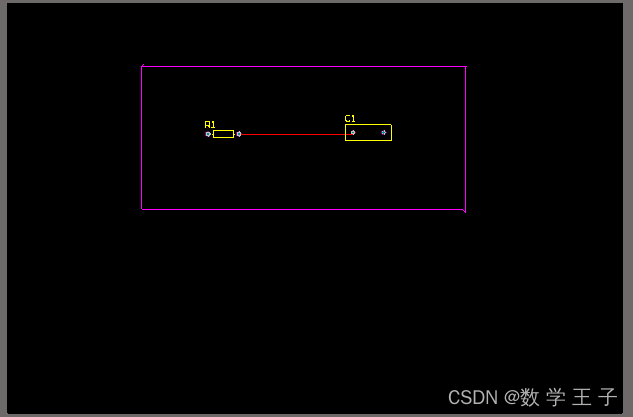

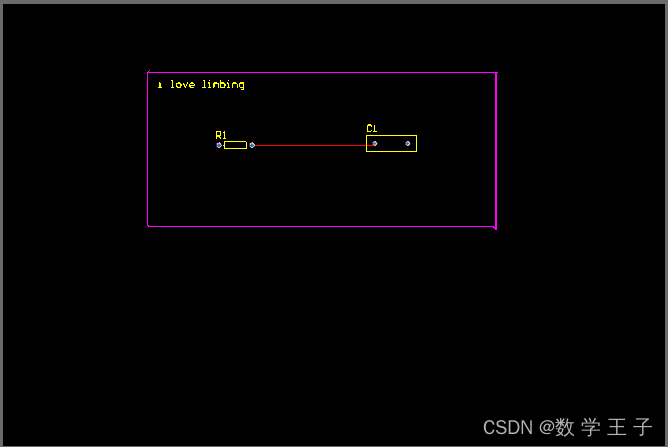

然后我们尝试把该电路图转PCB，Design - import changes from test.prjpcb，然后依次连线（top layer）画禁止布线区（keep out layer）打印i love linbing（top overlay）如下

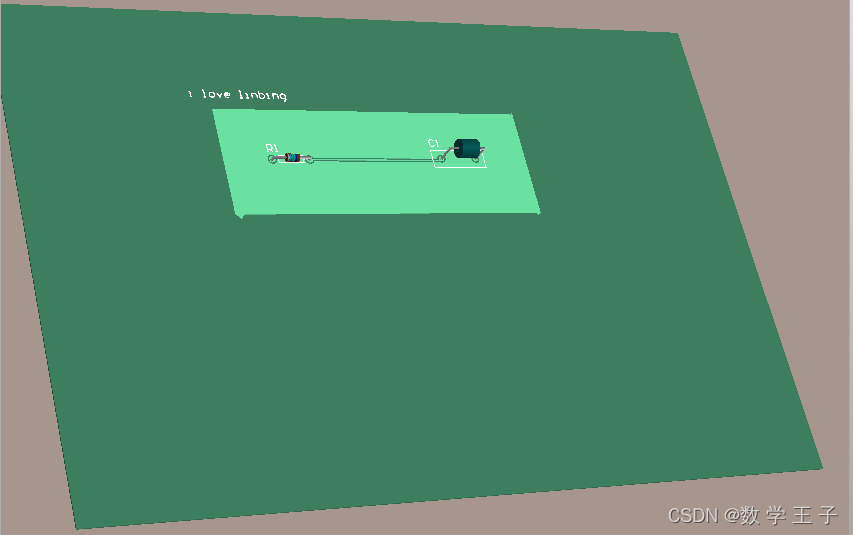

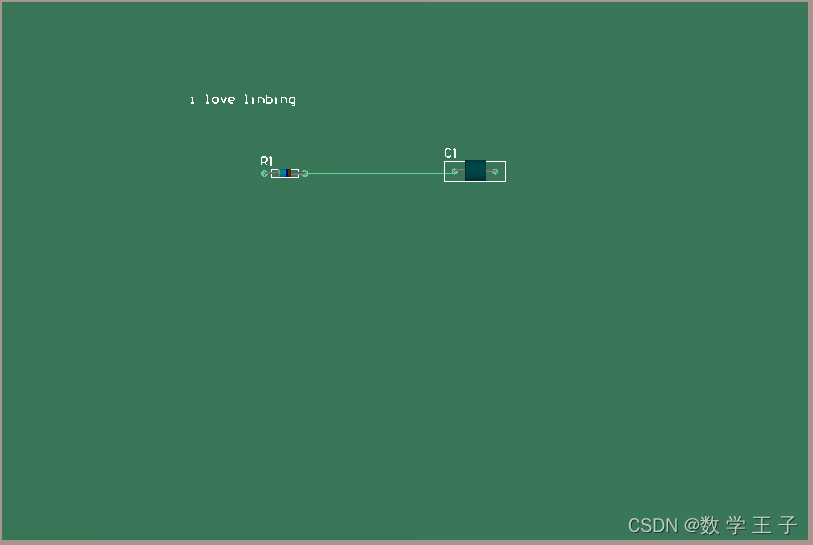

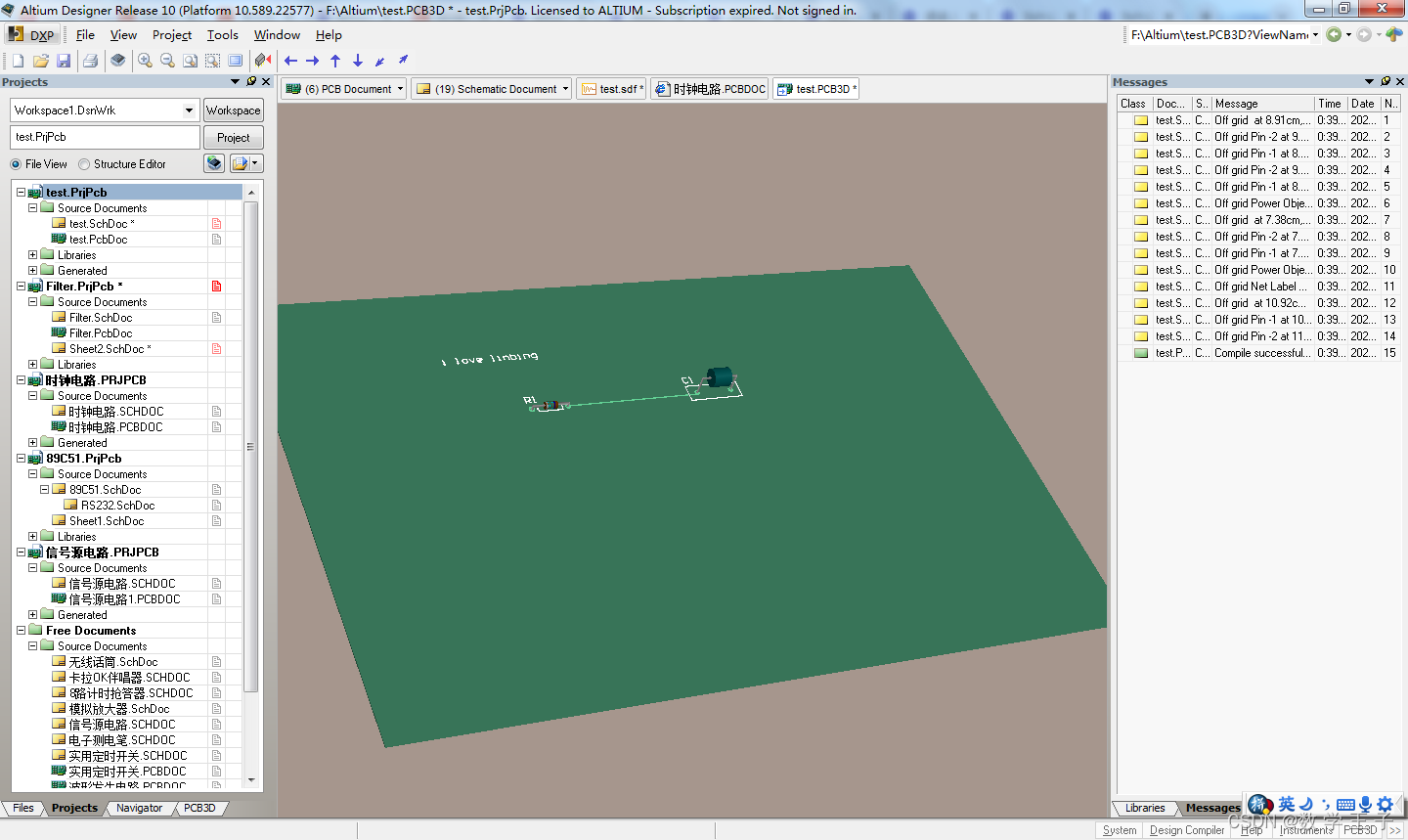

 然后让我们来看看3D视图view，Tool - Legacy Tools - Legacy 3D View

如果需要覆铜的话，如下

  game over, thanks for viewing
