AX88179A的原理图设计

近日在项目中使用了一个USB转以太网的芯片，是亚信ASIX的AX88179A

芯片简介：

        AX88179A是一款USB 3.2 Gen1转千兆以太网控制单芯片，将USB 3.2 Gen1实体层（PHY）、10/100/1000Mbps千兆以太网实体层（PHY）及媒体存取控制器（MAC）整合于单一芯片中。 AX88179A在Windows/Linux/Android等系统皆已支持内置的驱动程序，可以轻松地做到免驱动（Driverless）与即插即用（Plug and Play）的便利功能。

芯片型号：AX88179AQF。QFN 40 Pin 的封装

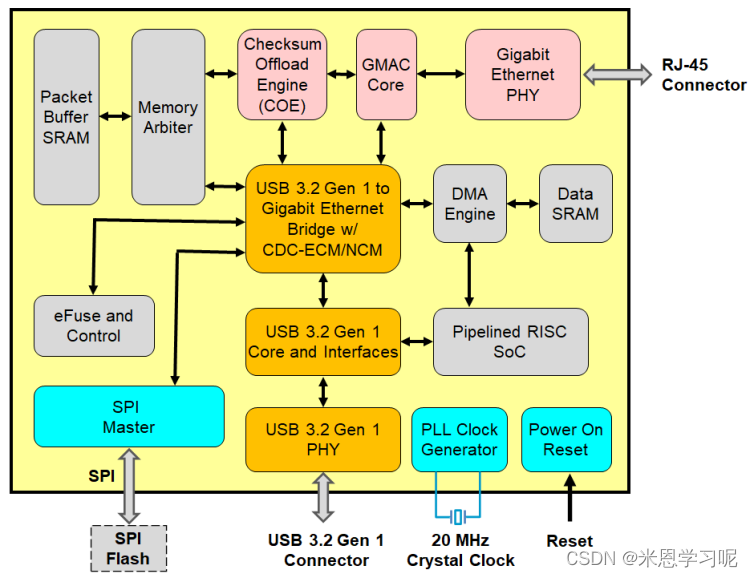

芯片架构：

管脚定义：

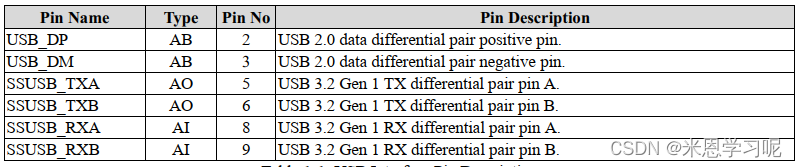

        1. USB 接口

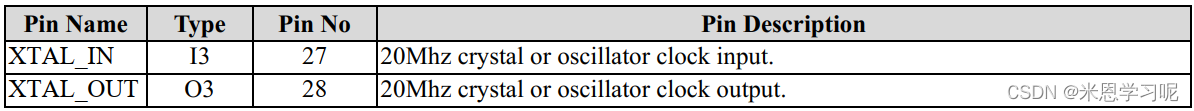

        2. 时钟

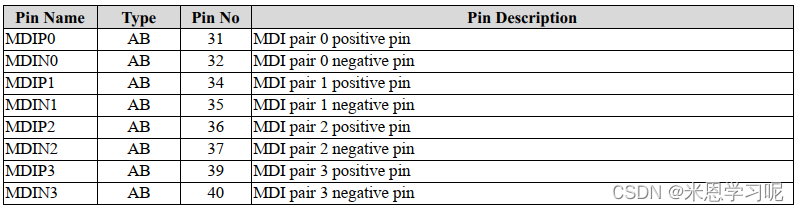

        3. 以太网接口

         4. 其他接口

         5. 电源接口

原理图设计：

        1. 供电部分

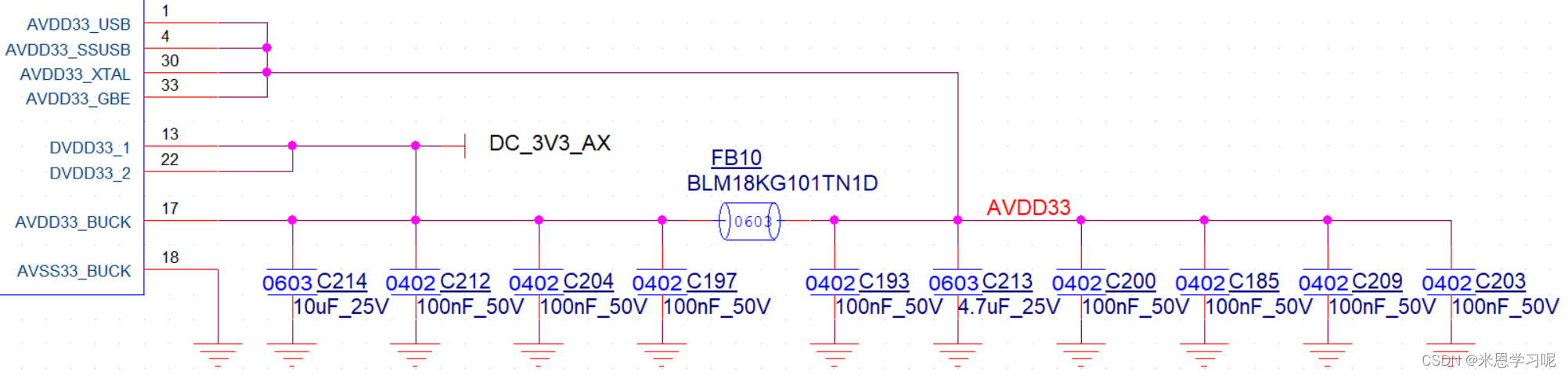

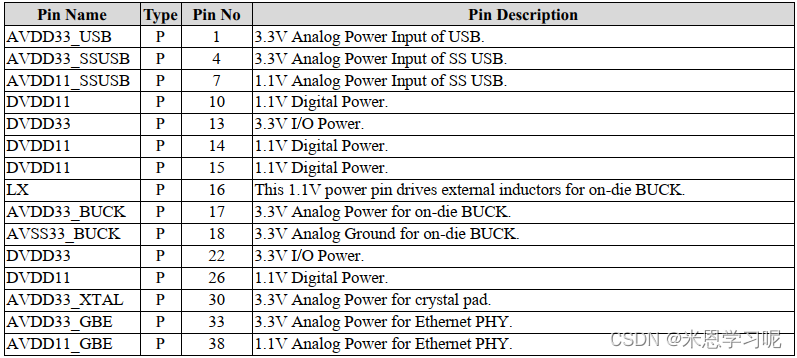

        AX88179使用3.3V供电，有Analog Power、Digital Power、I/OPower三种。图纸设计如下：

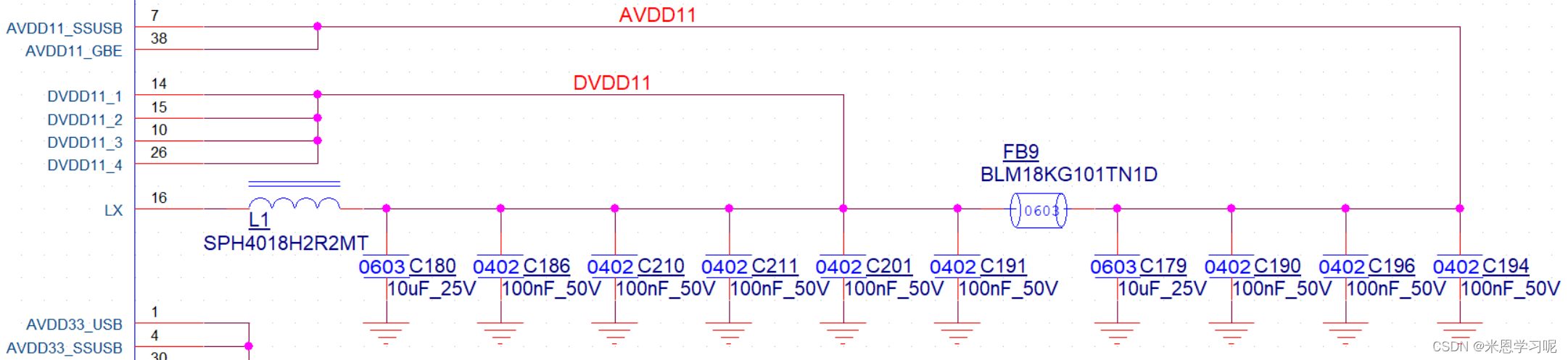

        PIN16配合外部电感降压产生1.1V供芯片使用。图纸设计如下：

         2. 复位电路

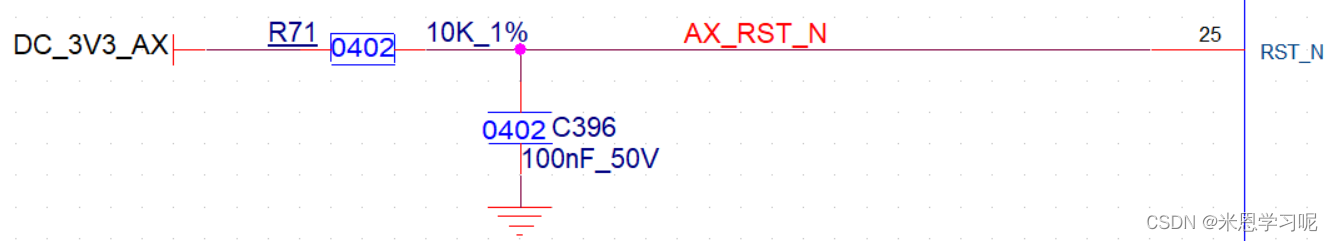

        RC复位电路对于AX88179A是个可选项，可以保留它来微调复位时间。也可以通过GPIO来控制复位，要等USB 的HUB或者Host完整复位后再复位AX88179A。图纸设计如下：

         3. 时钟电路

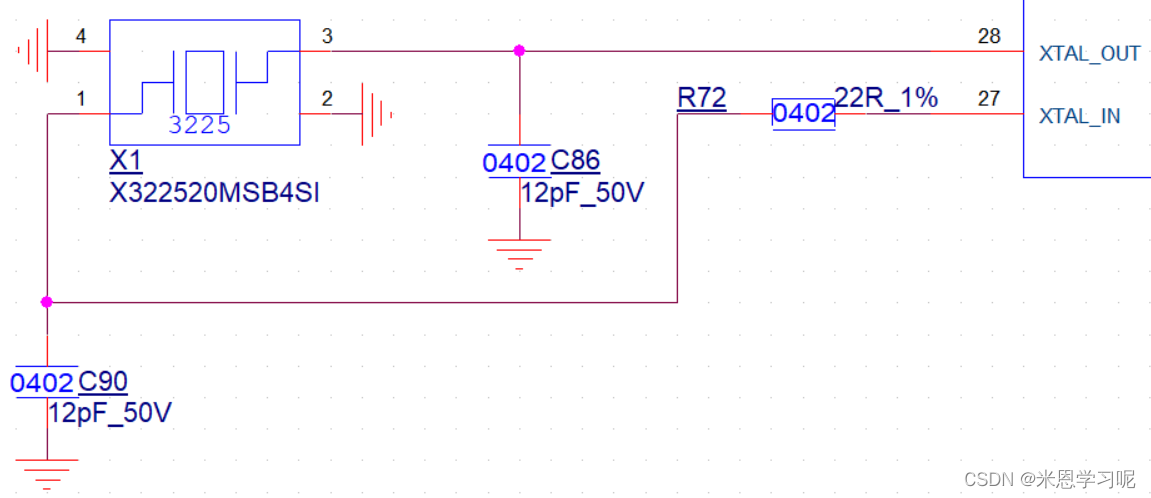

        QFN 40Pin的AX88179A 需要20Mhz的无源晶振，+-30ppm以内。图纸设计如下：

         4. 相关配置

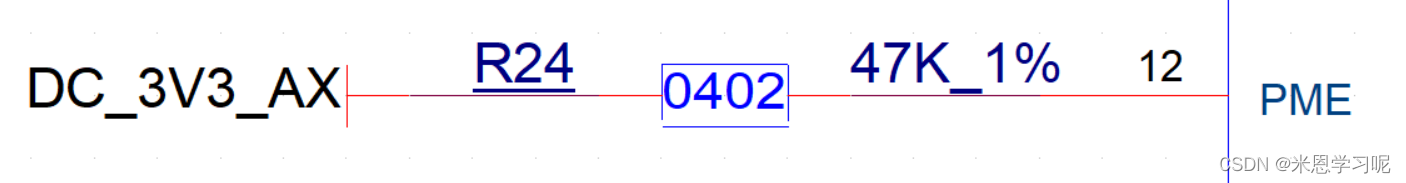

        PME属于电源管理的相关管脚，需要拉高，图纸设计如下：

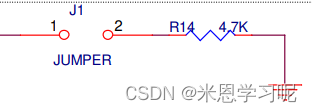

         如果需要做USB-IF的认证测试，就添加以下可选电路在Pin12

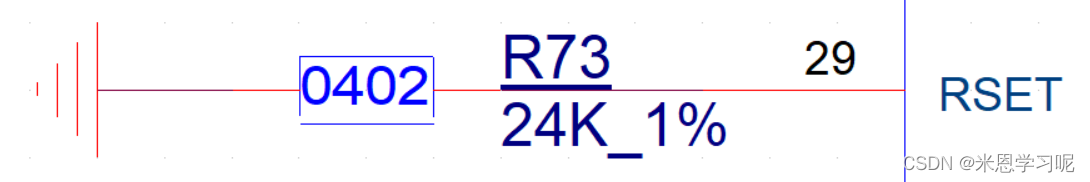

         外部参考电阻，需要24KΩ 1%的值

         5. 外部SPI Flash

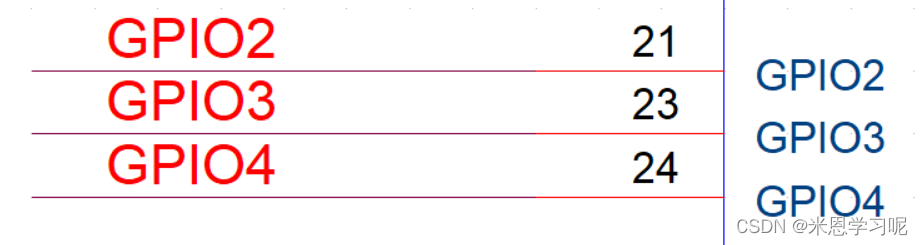

        由AX88179A的GPIO2/3/4来连接外部SPI Flash

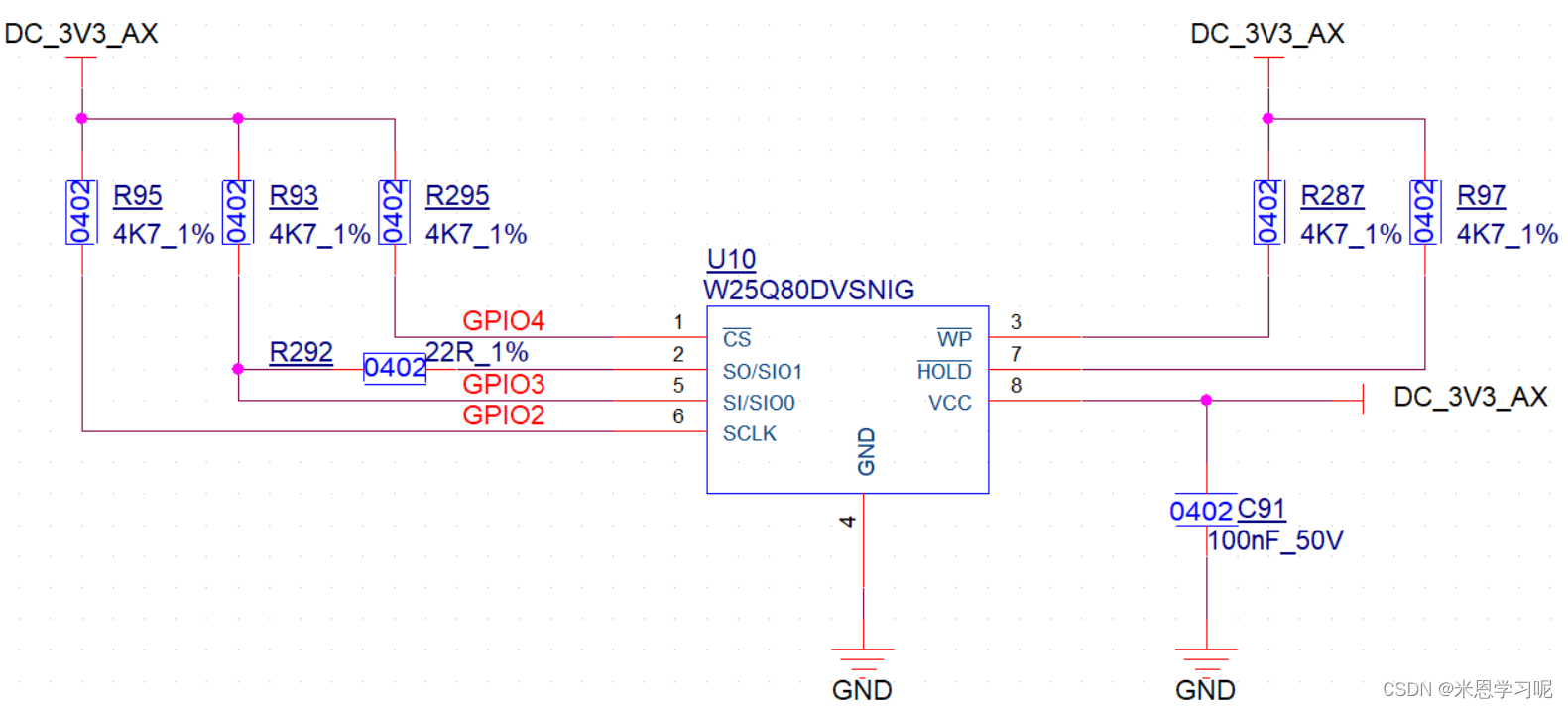

         Flash需要支持40Mhz时钟速率以及1Mb以上的大小。 图纸设计如下：

固件烧录：

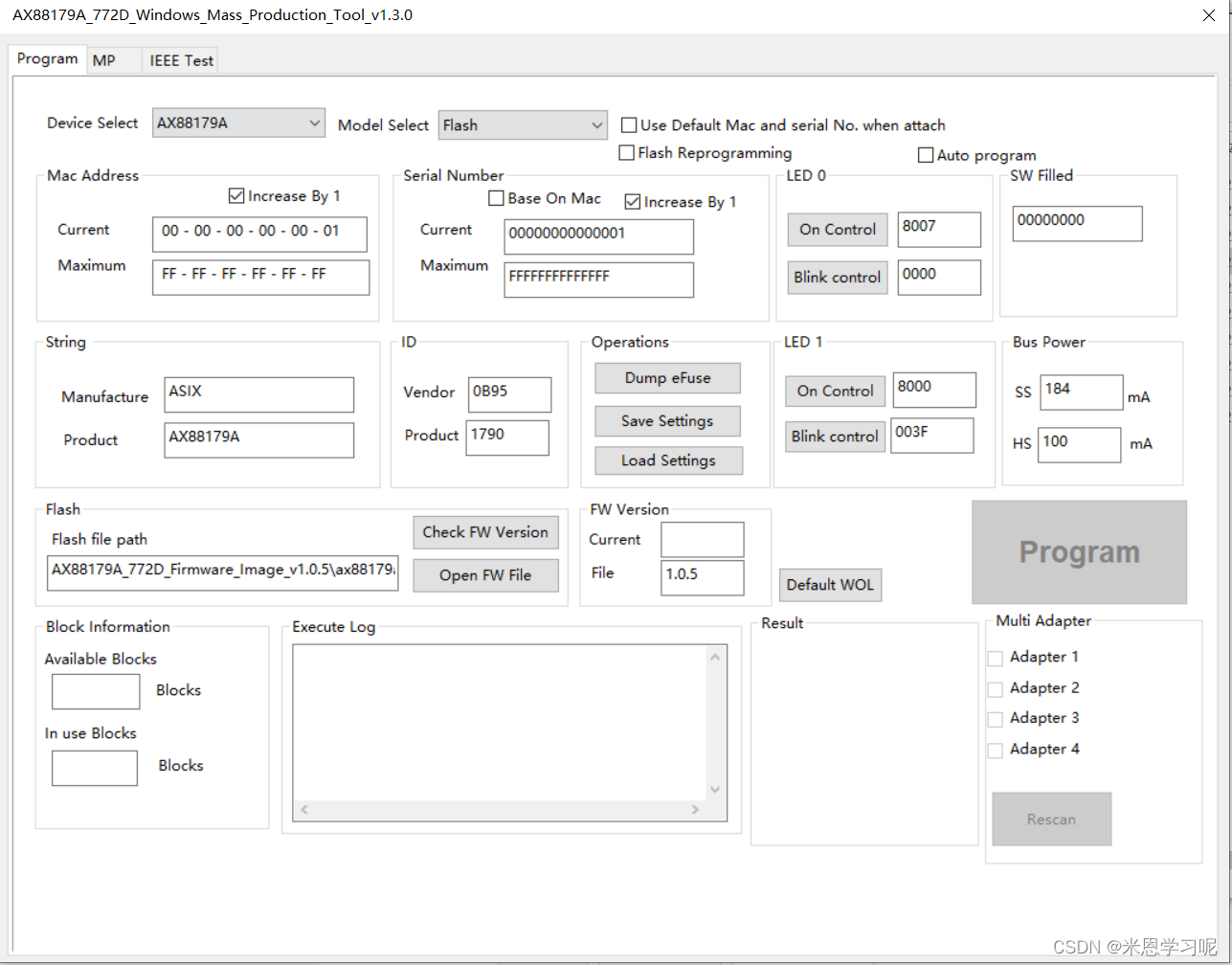

        系统免驱，但是AX88179需要烧录固件到Flash，使用以下工具

 具体使用说明在AX88179A_772D_Mass_Production_UserGuide文件里面。

至此，整个设计基本完成，以下做调试过程总结

a. QFN40 与QFN68使用不同的晶振，（QFN40用20M，QFN68用25M）这个点要注意

b. 固件如果不烧录，在Host能识别到USB3的设备，但不做以太网的配置
