MT9818DEMO板-电阻分压板连接

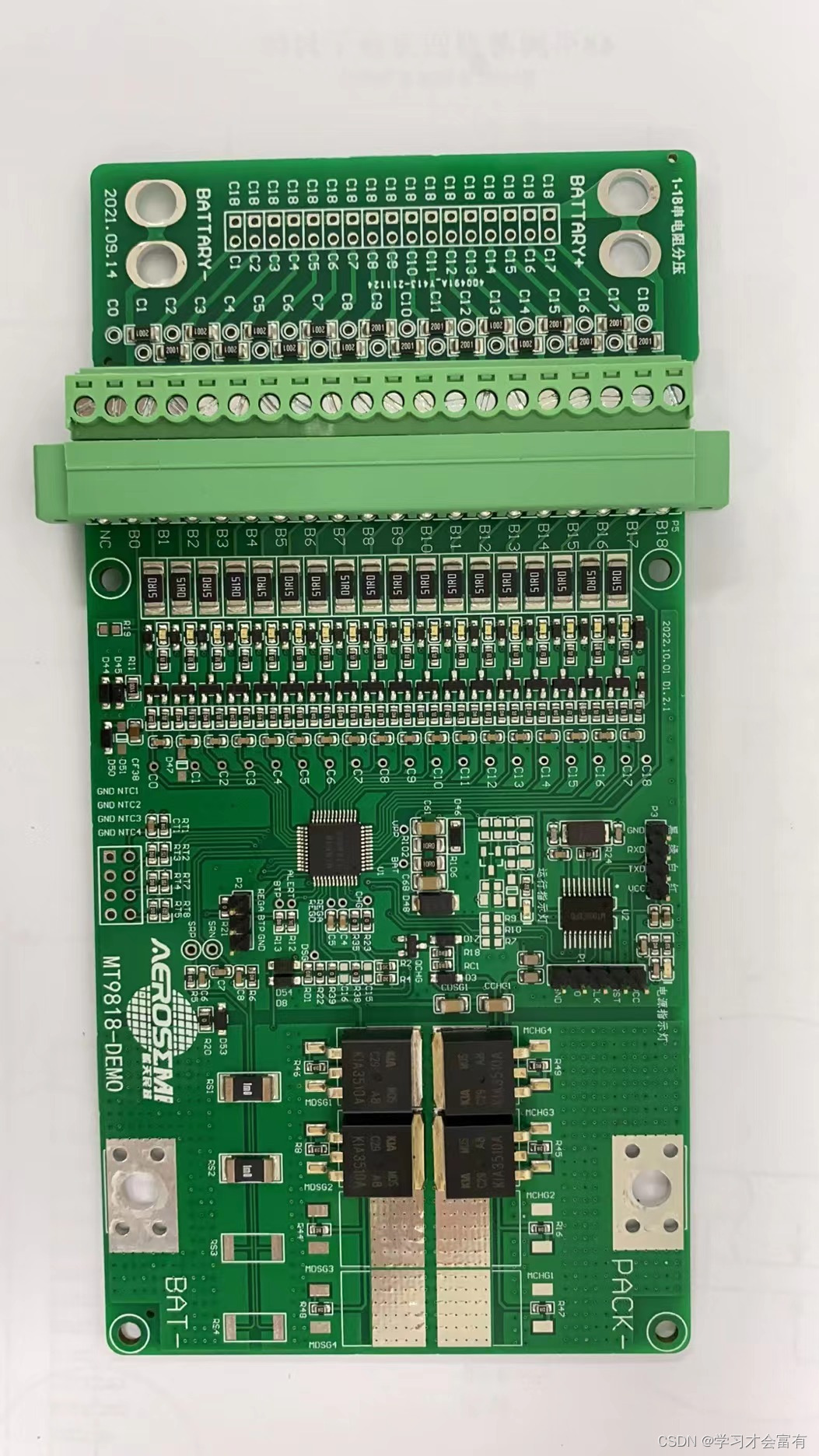

电阻分压板连接如图所示：
电阻分压板只能用于功能测试！
精度测试不能用电阻分压板，需要用电池或者电池模拟器！
充电测试不能用电阻分压板，需要用电池！
电阻分压板需插入20Pin*3.81mm接线端子！
注意：
1.DEMO板接插件最低一个端子为NC悬空引脚；
2.电阻分压板为金手指设计，插入时注意不要折断引脚；
3.默认发送的20Pin3.81mm接线端子螺钉为紧固状态，应找合适的螺丝刀将每个端子松开后插入电阻分压板，拧紧螺钉后即可正常使用。（如果使用的是电池，就不用电阻分压板，将电池线束压接到20Pin*3.81mm接线端子，然后插入DEMO板即可）
4.测试低于18串的电池接线方法。如想测试10串电池电压，可将C18~C10之间的电池通道短接在一起（焊线短接很方便），然后飞线接BAT+（即电源正端）。
5.DEMO测试时，应将电源负端与DEMO板的BAT-用线短接。
