【KiCad7.0入门教程】----- 软件安装配置
第一章 软件安装配置
文章目录
- 第一章 软件安装配置
- 前言
- 一、软件安装
- 二、软件配置
- 2.1 库路径配置
- 2.2 符号库配置
- 2.3 封装库配置
- 2.4 偏好配置
- 三、总结
前言
KiCad终于更新7.0版本了，相对其他软件开源免费是其最大的优势，再也不用偷偷摸摸。之前试用了6.9的，看不惯那个原理图的字体，这个版本刚好更新支持字体修改，非常完美，而且3D效果比其它软件好很多，趁着试用的机会，做一下记录吧。KiCad用起来很简单，用到什么就查一下资料就好，用不到就先不管。如果你懒得查资料，就跟着我一起学习吧。
一、软件安装

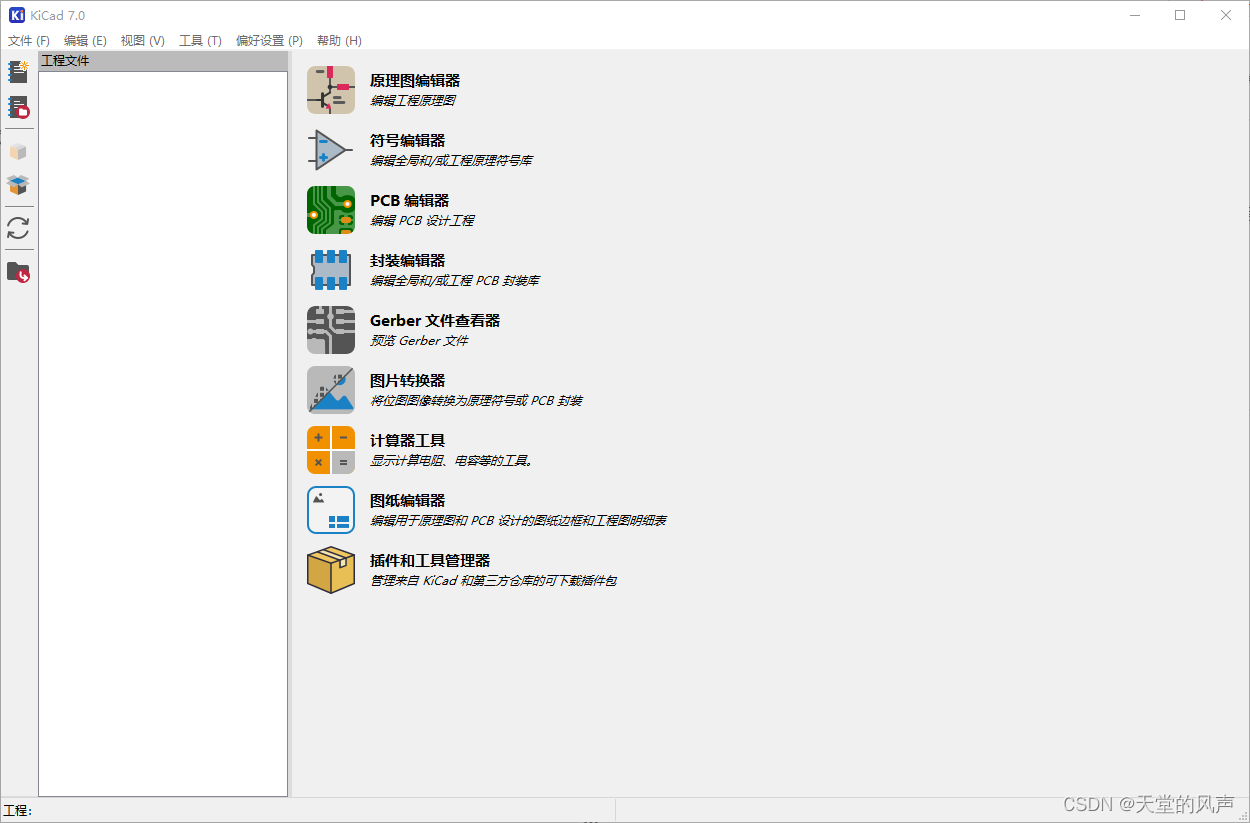

附链接https://www.kicad.org/，直接下载默认安装即可，没有什么复杂步骤，安装后打开界面如下。
二、软件配置
2.1 库路径配置
这里因为我之前是自己做的库，需要把之前的库放到新软件里，如果你用的是自带库就跳过库配置这里。
- 选择菜单栏上的偏好设置，再选择配置路径，如下图

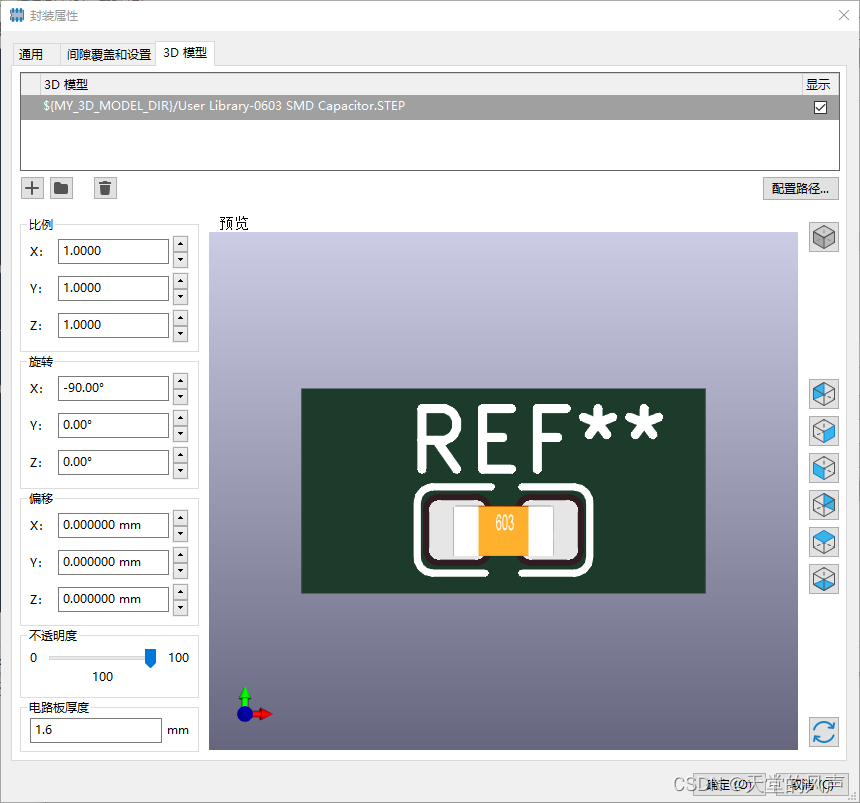

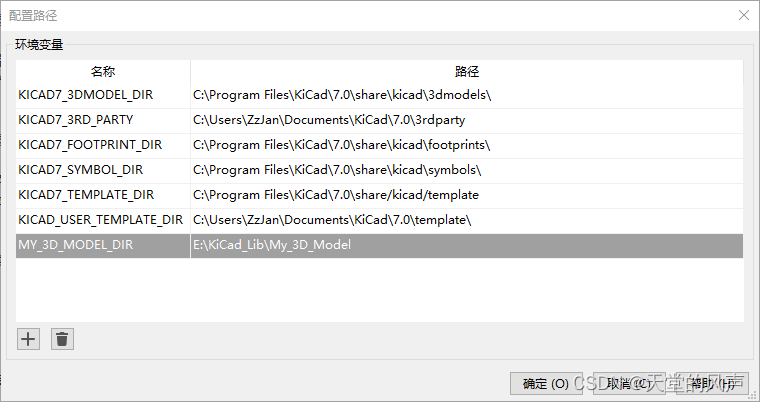

- 这里是用来配置3D库的相对路径的，这样我们做库的时候，不会因为路径变化导致3D显示失效，当我们路径变化改这个环境变量的位置即可，如下图，一般用环境变量来配置3D模型的路径。
2.2 符号库配置

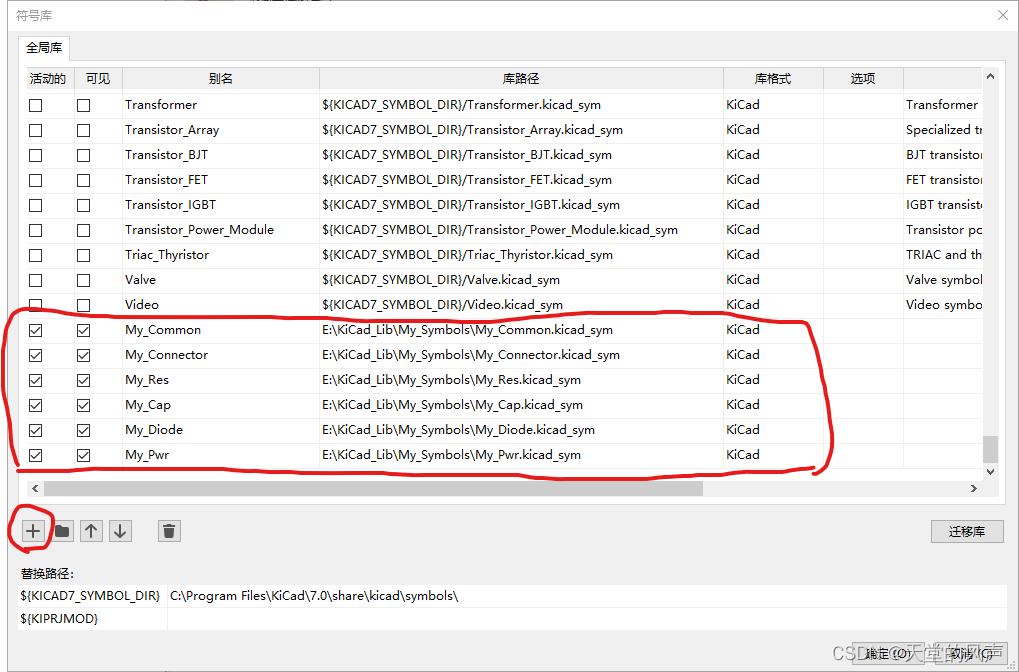

- 选择菜单栏上的偏好设置，再选择管理符号库…，如下图，选中+来添加我们自己的符号库。
2.3 封装库配置

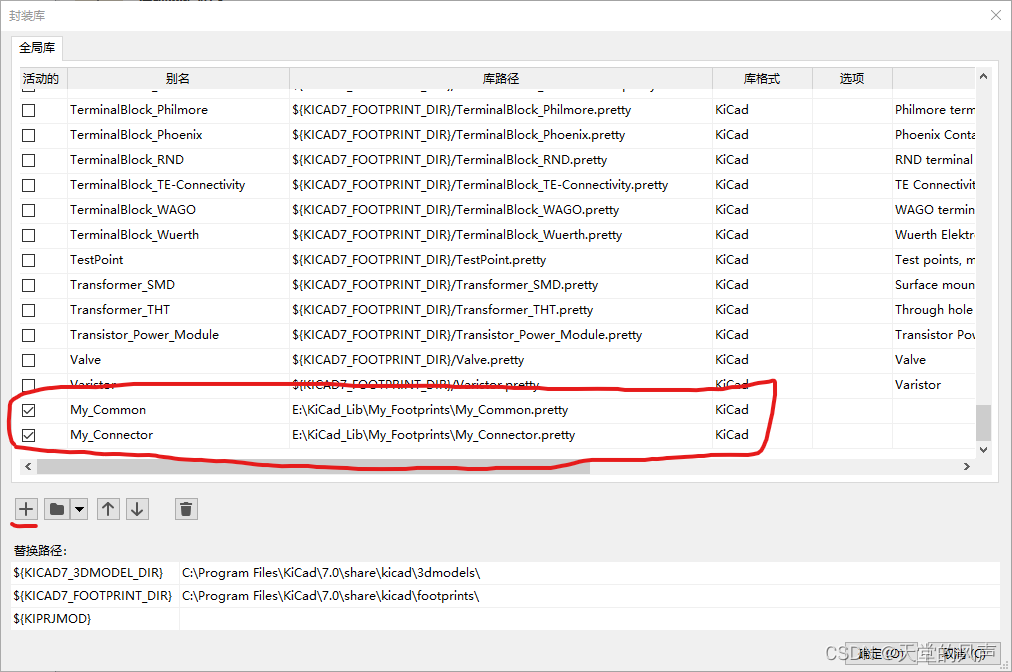

- 选择菜单栏上的偏好设置，再选择管理封装库…，如下图，选中+来添加我们自己的封装库。
2.4 偏好配置
- 选择菜单栏上的偏好设置，再选择偏好设置（我没写错）根据个人喜欢，我这改了如下配置。

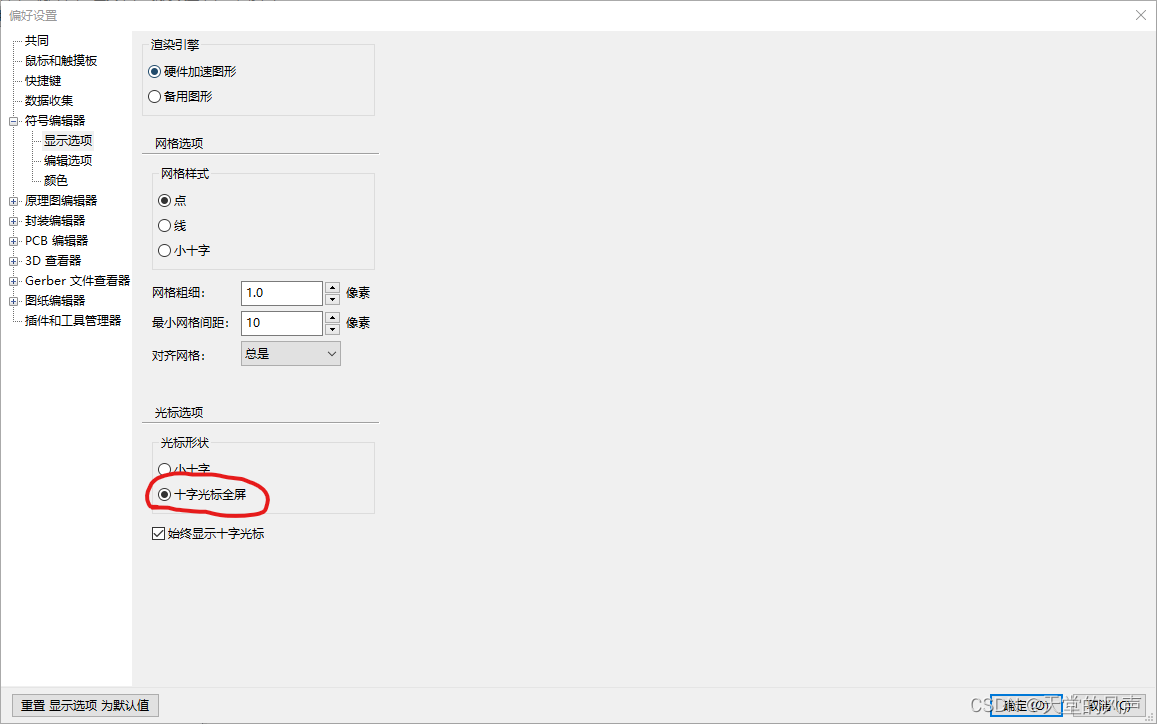

- 符号编辑器配置：十字光标全屏，方便对齐，其它的编辑器类似也把这个勾选了。

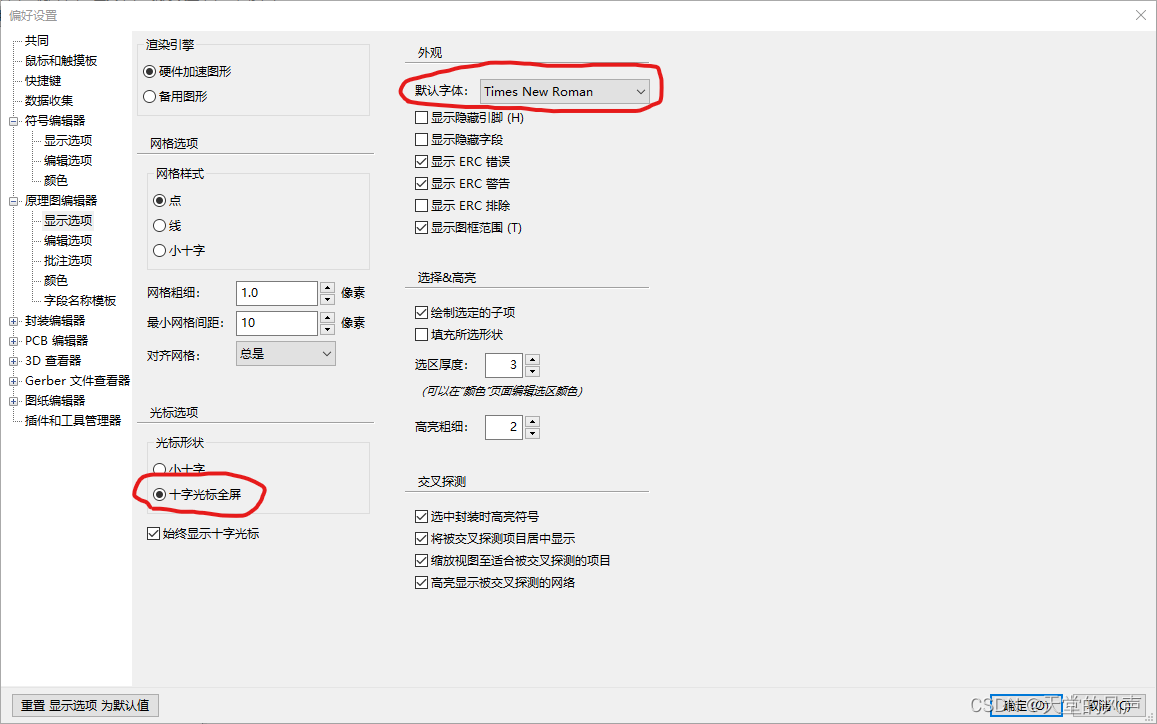

- 原理图编辑器配置：十字光标全屏和默认字体，反正我觉得原来的字体不好看，这里改成Times New Roman。

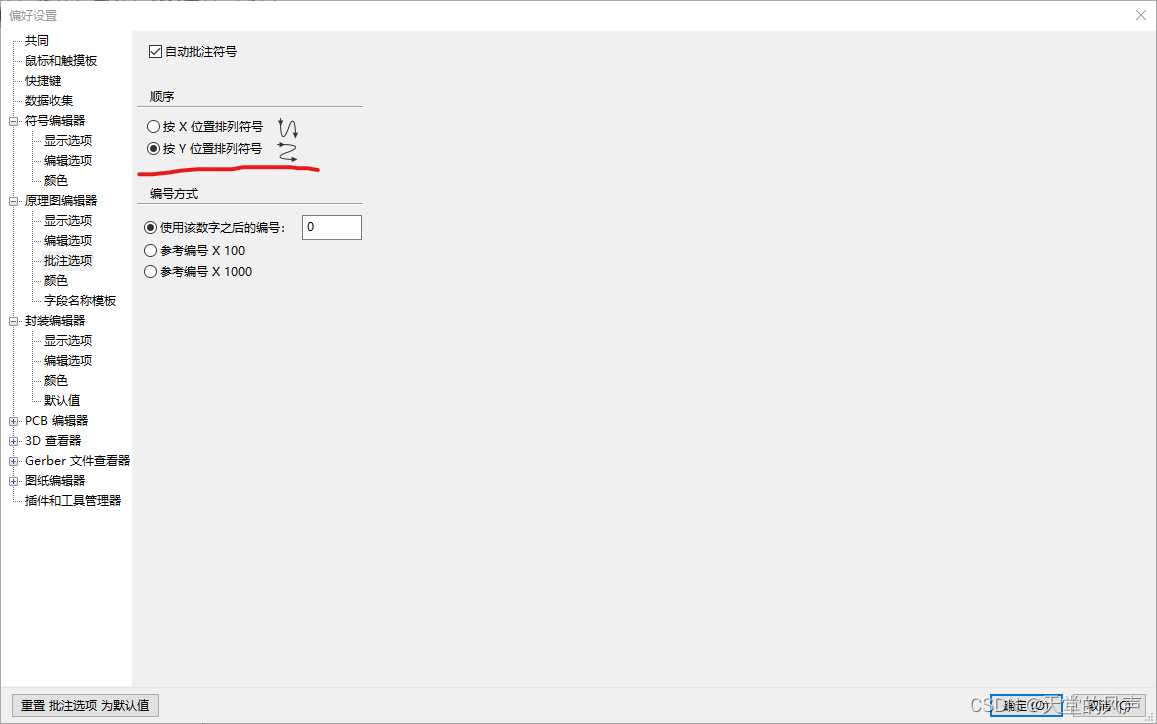

- 原理图编辑器配置：位号自动排序方向改成从左到右。

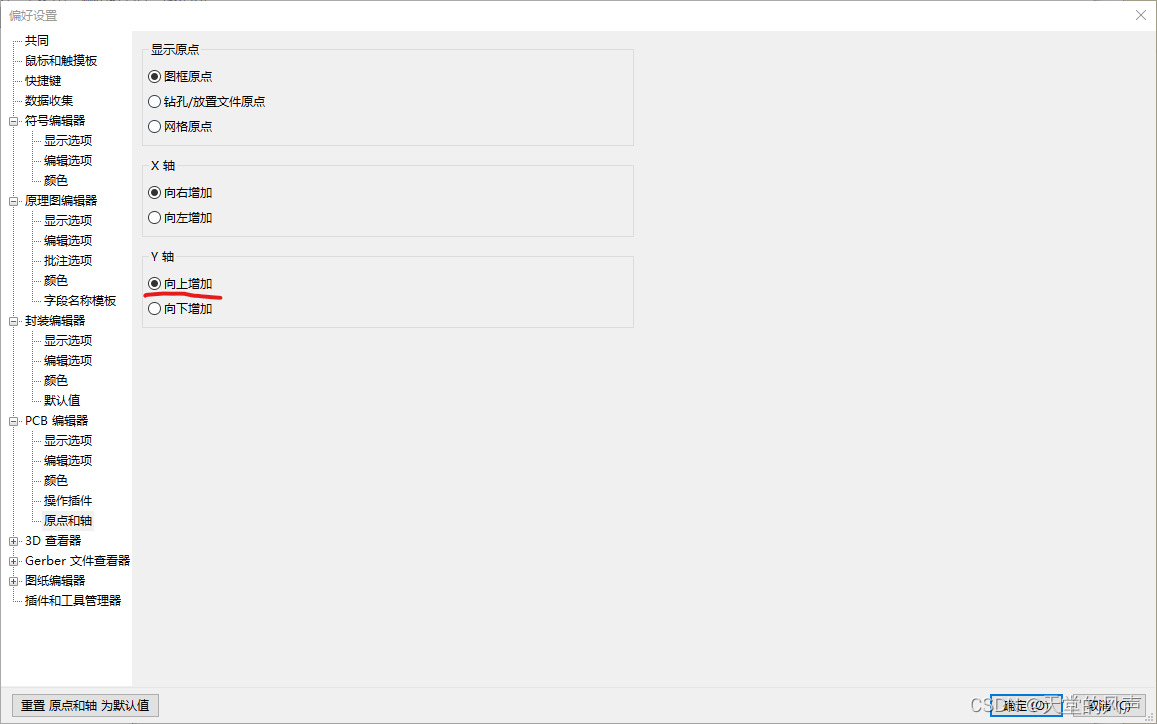

- PCB编辑器配置：Y轴方向选择向上增加，KiCad的Y轴有点反人类，用的不习惯。
三、总结
本章主要讲解KiCad的安装和配置，方便后面使用。
