KDJF-800D电缆局部放电检测仪
一、简述
本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
二、特点
☀ 配置不同传感器实现几乎所有的电气设备的局部放电检测；
☀ 人性化的人机界面方便不同设备的数据管理；
☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
☀ 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。
三、产品应用领域
☀ 发、配电企业
☀ 铁路系统
☀ 石油化工供电系统
☀ 航空航天检测领域
☀ 自动化检测领域
四、参数指标
| TEV 测量 | UHF 测量 | ||
| 测量范围 | 0-60 dBmV | 检测频段 | 300-2000MHz |
| 分辨率 | 1dB | 测量范围 | 0-60 dBmV |
| 精度 | ±1dB | 精度 | ＜1dBmV |
| 每周期最大脉冲 | 1400 | 传感器频段 | 300-2000MHz |
| 测量频带 | 3~100MHz | ||
| AA 测量 | AE 测量 | ||
| 测量范围 | -6dBμV~68dBμV | 测量范围 | -6dBμV至68dBμV |
| 分辨率 | 1dB | 分辨率 | 1dB |
| 精度 | ±1dB | 精度 | ±1dB |
| 传感器中心频率 | 40 kHz | 频率范围 | 20~200 kHz |
| HFCT 测量 | |||
| 传感器传输阻抗 | 5mV/mA | ||
| 检测频率 | 1～30MHz | ||
| 灵敏度 | ≤50pC | ||
| 硬件 | |||
| 外壳 | ABS | ||
| 显示 | 4.0 寸RGB液晶屏 显示分辨率：800*480 | ||
| 连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 | ||
| 耳机 | 最小 8 欧姆 | ||
| SD 卡 | 标配 16G ~ 64G | ||
| 内置电池 | 3.7V/5000mAh 锂电池 | ||
| 工作时间 | 约 6 小时 | ||
| 充电器 | AC 90-264V 或 DC 5V | ||
| 使用温度 | -20 ~ 50℃ | ||
| 湿度 | 20-85% 相对湿度 | ||
| 体积、重量 | 210*100*35(mm) 0.4KG(主机) | ||
五、按照标准
DL/T 500-2009 电压检测仪使用技术条件
GB/T 4208-2008 外壳防护等级的分类（IP代码）
GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法
GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法
GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法
GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法
GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）
GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5：1995）
GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3：1995）
GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（IEC 61000-4-4： 1995）
GB/T 17626.7-1998 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则
GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

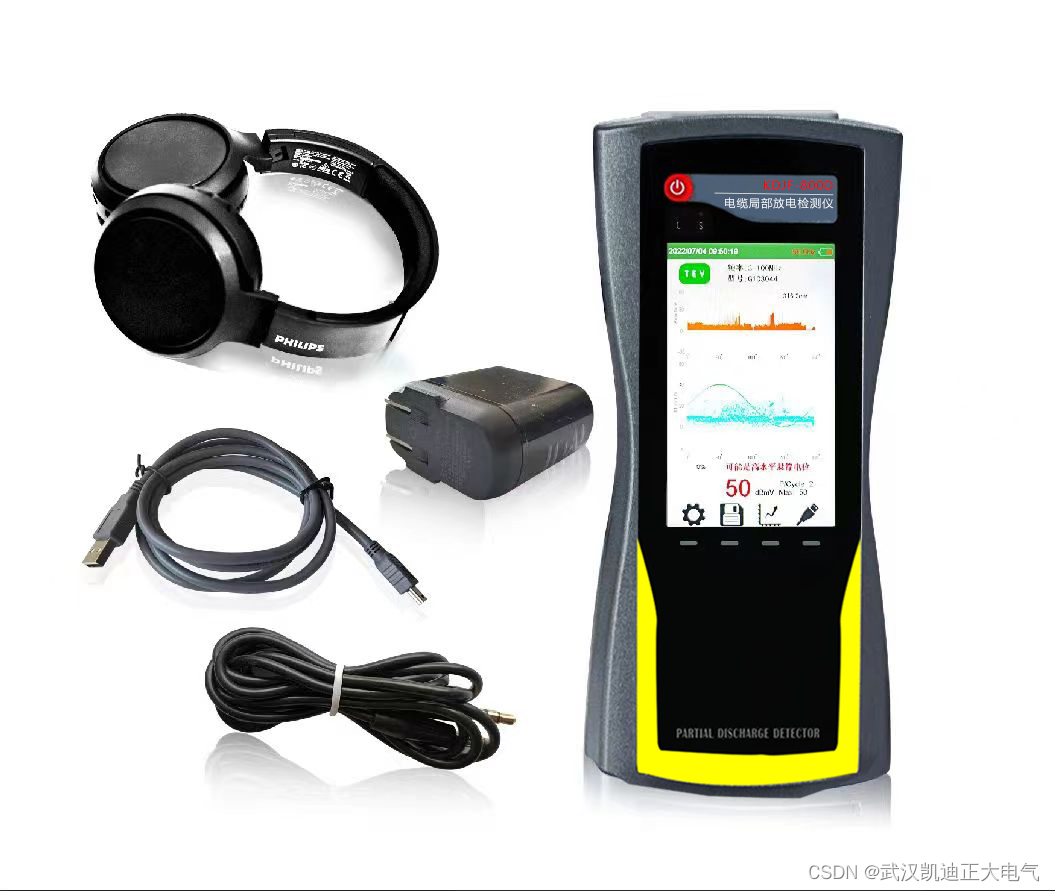

六、产品配置清单
| 名 称 | 数量 | 单位 | 备 注 | |
| 1 | 检测主机 | 1 | 套 | 标配 |
| 2 | 外置接触式超声波传感器 | 1 | 个 | 选配 用于变压器、GIS、电机等局部放电检测 |

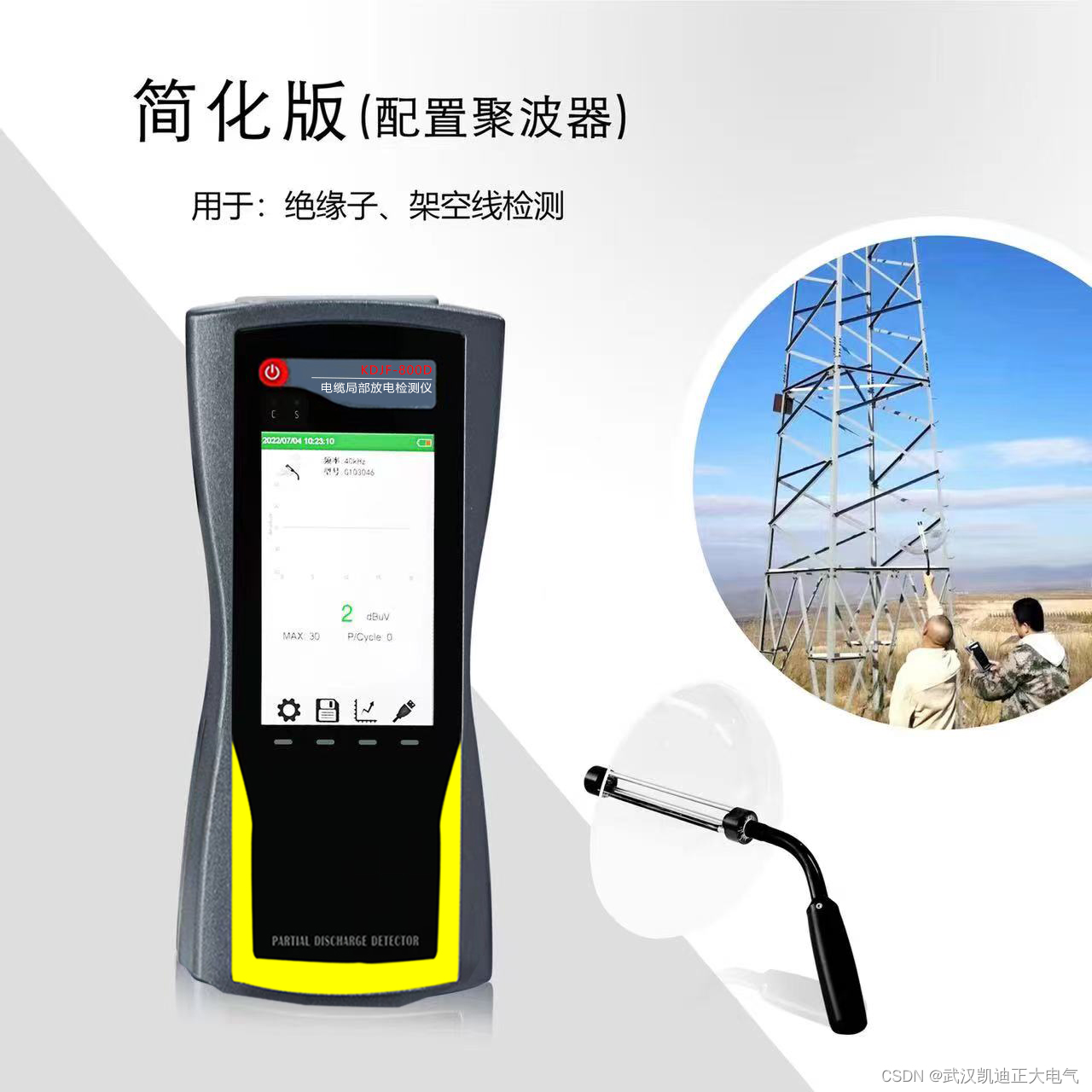

| 3 | 外置非接触式聚波器 | 1 | 套 | 选配 用于架空线路局部放电检测 |
| 4 | 特高频传感器 | 1 | 个 | 选配 用于GIS局部放电检测 |
| 5 | 高频互感器 | 1 | 个 | 选配 用于电缆局部放电检测 |
| 6 | 测试线 | 1 | 套 | 标配 |
| 7 | 充电器 | 1 | 个 | 标配 |
| 8 | USB线 | 1 | 根 | 充电 |
| 9 | 说明书 | 1 | 份 | |
| 10 | 出厂检测报告 | 1 | 份 | |
| 11 | 合格证 | 1 | 份 | |
| 12 | 保修卡 | 1 | 份 | |
