概述

         本文主要是使用AT32F403A开发板，基于V2库使用tmr的同步功能来实现定时器输出移相pwm的功能。

          串口工具使用的Atlink-ez自带的串口功能。

          工程建立、调试工具配置在前面章节有详细介绍。

硬件

         硬件方面使用的是参考官方AT32F437 SURF板子而设计的一个AT32F403A开发板，板子上的芯片是AT32F403AVGT7的型号，开发板上面还板载了一个atlink-ez的仿真器，atlink-ez除了可以在线仿真和下载之外还有一个串口的功能，硬件上是通过跳线帽接到了MCU的串口1，pa9/10上面。

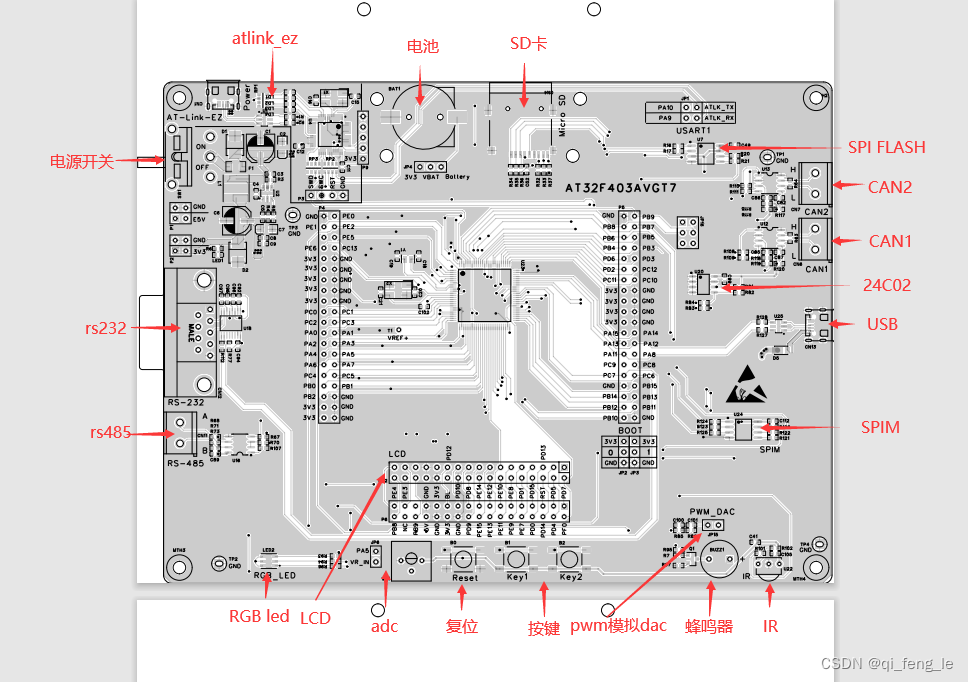

        如下图是开发板pcb图，以及硬件资源。（左边上角的就是atlink-ez，用usb线接到pc即可）：

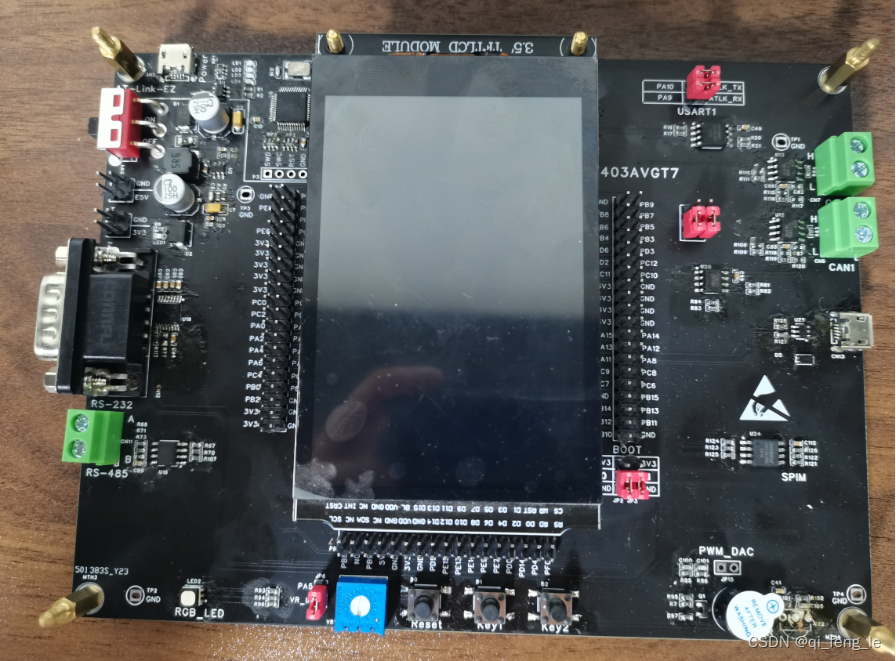

 如下是实物图：

        本章是移相pwm输出的功能，TMR2-CH1（PA0）, TMR3-CH1（PA6），示波器直接接到对应的排针上即可。

TMR互联同步

        定时器之间支持互联同步，因此一个定时器的 TMR_CLK 可由另一个定时器输出信号 TRGOUT 提供。配 置 STIS[2：0]选择内部触发信号驱动计数器计数。

        上图是主次定时器的内部触发连接图，可以根据需求使用对应的主次定时器，比如TMR2作为主定时器，TMR3作为次定时器，那么就需要选择IS1。

        下图是主定时器可以输出到次定时器的信号：

        其中CxORAM是通道x的中间信号。

         下图是次定时器的工作模式：

        所以在使用同步模式的时候可以根据需求去使用不同的搭配。

软件

初始化

        本功能的主要思路就是使用主定时器输出两路pwm，并且pwm为PWM B模式、低极性输出，其中一路用来作为次定时器的触发源，用来触发的pwm对输出极性和输出不太注重，因为使用的是这个通道的中间信号作为触发，输不输出不影响；次定时器输出一路pwm，频率、占空比、PWM模式、输出极性都设置和主定时器的一样，次定时器的工作模式为触发模式，当有上升沿的时候，就开始工作，所以用来作为触发的pwm的占空比就是移相的大小。

        软件上使用TMR2为主定时器，TMR2-CH1/CH2作为pwm输出，并且把CH2做为次定时器的输入信号；TMR3作为次定时器，TMR3-CH1作为输出pwm，这样TMR2-CH1和TMR3-CH1就是移相的两个pwm波。

         TMR2-CH1（PA0）, TMR3-CH1（PA6）,先初始化这两个IO为复用推挽输出，然后设置TMR2/3的pwm输出，设置主定时器的输出信号，设置次定时器的输入关联，最后使能TMR2即可。

初始化代码

/**
*TMR pwm 移相
*主定时器：TMR2
*从定时器：TMR3
*phase:移相值
*div:定时器预分频系数
*pre:定时器重载值
*duty:通道数据寄存器值
*pwm周期：(pre/(240/div))us
*频率：1/(pre/(240/div))hz
*pwm占空比：duty/pre
*移相幅度：phase/pre
*/void pwm_phase_shift(u16 phase,u16 div,u32 pre,u32 duty)
{gpio_init_type gpio_init_struct = {0};tmr_output_config_type tmr_output_struct;tmr_reset(TMR2);tmr_reset(TMR3);/* enable gpioa/tmr2/tmr3 clock */crm_periph_clock_enable(CRM_GPIOA_PERIPH_CLOCK, TRUE);	//开启gpioa时钟crm_periph_clock_enable(CRM_TMR2_PERIPH_CLOCK, TRUE);	//开启tmr2时钟crm_periph_clock_enable(CRM_TMR3_PERIPH_CLOCK, TRUE);	//开启tmr3时钟gpio_default_para_init(&gpio_init_struct);gpio_init_struct.gpio_pins = GPIO_PINS_0|GPIO_PINS_6 ;		//PA0/6gpio_init_struct.gpio_out_type = GPIO_OUTPUT_PUSH_PULL;		//推挽输出gpio_init_struct.gpio_pull = GPIO_PULL_NONE;  				//无上下拉gpio_init_struct.gpio_mode = GPIO_MODE_MUX;					//复用gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;gpio_init(GPIOA, &gpio_init_struct);tmr_base_init(TMR2, pre, div);            //   240M/(0+1)/(23999+1)=10khztmr_cnt_dir_set(TMR2, TMR_COUNT_UP);	  //向上计数方式tmr_base_init(TMR3, pre, div);			  //   240M/(0+1)/(23999+1)=10khztmr_cnt_dir_set(TMR3, TMR_COUNT_UP);	 //向上计数方式/* channelx Configuration in output mode */tmr_output_default_para_init(&tmr_output_struct);tmr_output_struct.oc_mode = TMR_OUTPUT_CONTROL_PWM_MODE_B;		//PWM B模式tmr_output_struct.oc_output_state = TRUE;						//使能输出tmr_output_struct.oc_polarity = TMR_OUTPUT_ACTIVE_LOW;			//极性低/* timer2 channel 1 */tmr_output_channel_config(TMR2, TMR_SELECT_CHANNEL_1, &tmr_output_struct);		//TMR2-CH1 （PA0）tmr_channel_value_set(TMR2, TMR_SELECT_CHANNEL_1, duty);						//设置TMR2的通道1的数据寄存器的值（占空比）/* timer3 channel 1 */ tmr_output_channel_config(TMR3, TMR_SELECT_CHANNEL_1, &tmr_output_struct);		//TMR3-CH1 （PA6）tmr_channel_value_set(TMR3, TMR_SELECT_CHANNEL_1, duty);						//设置TMR3的通道1的数据寄存器的值（占空比）/* timer2 channel 2 */tmr_output_struct.oc_output_state = FALSE;							//可输出也可不输出，因为是使用的中间信号.tmr_output_channel_config(TMR2, TMR_SELECT_CHANNEL_2, &tmr_output_struct);		//TMR2-CH2 tmr_channel_value_set(TMR2, TMR_SELECT_CHANNEL_2, phase);						//设置TMR2的通道2的数据寄存器的值（占空比）/* timer2 select enable signal to sub timer */tmr_primary_mode_select(TMR2, TMR_PRIMARY_SEL_C2ORAW);			//设置TMR2为主模式，通道2中间信号作为次定时器的输入tmr_sub_sync_mode_set(TMR2, TRUE);								//主次定时器高度同步/* sub mode selection: tmr3  */tmr_sub_mode_select(TMR3, TMR_SUB_TRIGGER_MODE);			//设置TMR3为次定时器，设定为触发模式tmr_trigger_input_select(TMR3, TMR_SUB_INPUT_SEL_IS1);		//设置主次定时器内部关联/* enable tmr2*/tmr_counter_enable(TMR2, TRUE);		//使能主定时器}

 测试

        测试代码

        设定输出10k hz，占空比 25%的pwm波形,移相幅度为周期的1/4，也就是和占空比一样。

        测试结果：

        捉到的波形和预期的一致。蓝色是PA0的输出，黄色是PA6的输出，频率和占空比一样，相差1/4周期的幅度。

最后

         有问题的可以加QQ群技术交流，同时相关代码上传到QQ群中。
