基于xilinx-MMCM输出时钟相位调整的实现
deng@广州 2023.3.16
前言
在我们的一个应用中，采用ADC采集数据，ADC的采样时钟信号由FPGA提供。由于场景需求，需要动态调整输出时钟的相位，因此，本文主要讲述了如何使用MMCM进行动态调整输出时钟相位。
概述
MMCM的使用方法，最好先看一下文档：ug472_7Series_Clocking.pdf
在里边有讲到如何使用mmcm进行动态相位调整。
本文主要是简要的讲述如何进行IP设置，仿真验证需要注意什么事项。
IP说明
IP的配置说明
 |
 |
其他的设置就是正常的设置MMCM。
IP接口信号说明
 |
|
Psclk：相位调整的时钟；
Psen：相位调节的使能信号；
Psincdec：相位调整的方向，输出时钟的相位正向移动或者反向移动；
Psdone：相位调整的结束标志；
注意：
psen信号，我看其他的人做仿真例子的时候，psen信号都是若干个psclk周期，但是，我在仿真的时候，如果psen是多个时钟周期的话，会有仿真报警；因此，我在实际的应用中，都是每次拉高一个周期的psen；
psdone信号，基本是固定psen启动后的12个周期；
相位移动计算
 |
在应用中，如何计算拉高多少次psen呢？
首先，需要了解，没拉高一次psen信号，相位移动VCO周期的56分之一，那么，我们可以根据我们的输出时钟信号进行计算。
比如，我的输出时钟是80MHz，如果将输出时钟从0度变成180度，那么需要计算如下：
 |
仿真结果

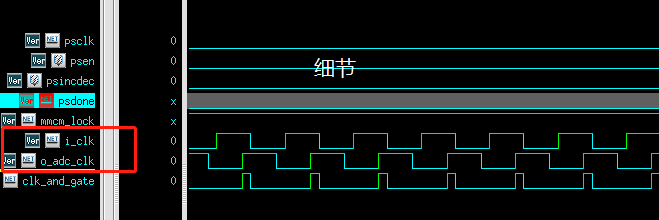

在仿真中，用一个输出时钟与输入时钟的与门来反应时钟移相是否成功（只能用来协助仿真），不可用来综合应用；
 当他们的相位刚好差180度的时候，这个与门输出是空的；刚好336次相位移动后，时钟输出相位移动180度； |
 |
 |
 |
总结与感想
仿真注意事项
仿真的时候，需要注意仿真库与IP生成的版本是否对应，我一开始使用2019.2的版本生成的IP，但是，使用的是2017.4的库文件，psdone信号一直没有拉高。后来，我直接用vivado进行仿真，是可以正确拉高的。我查看xsim下面的编译文件后，猛然发现可能是库文件问题；
